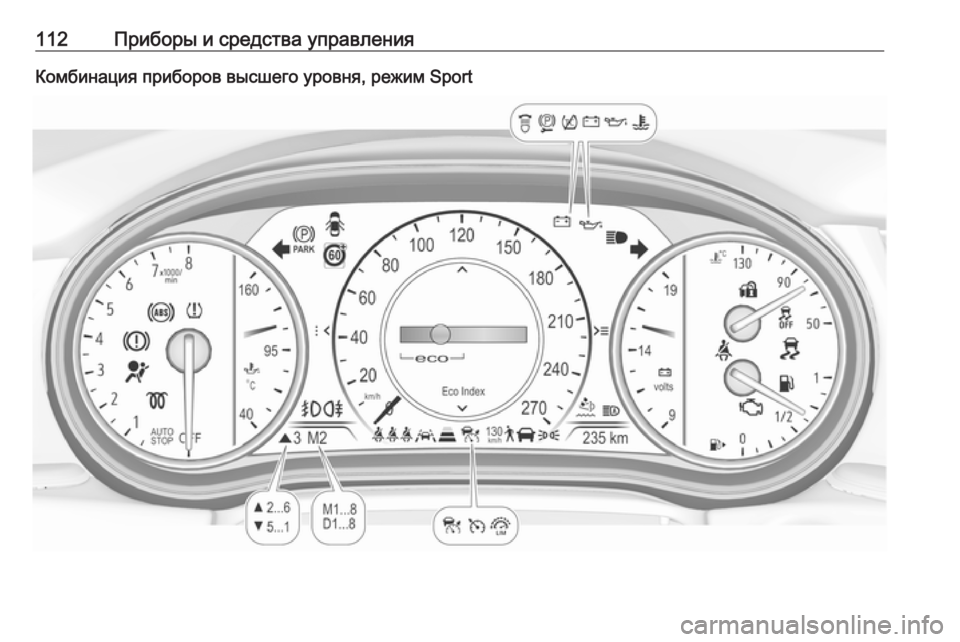

112Приборы и средства управленияКомбинация приборов высшего уровня, режим Sport

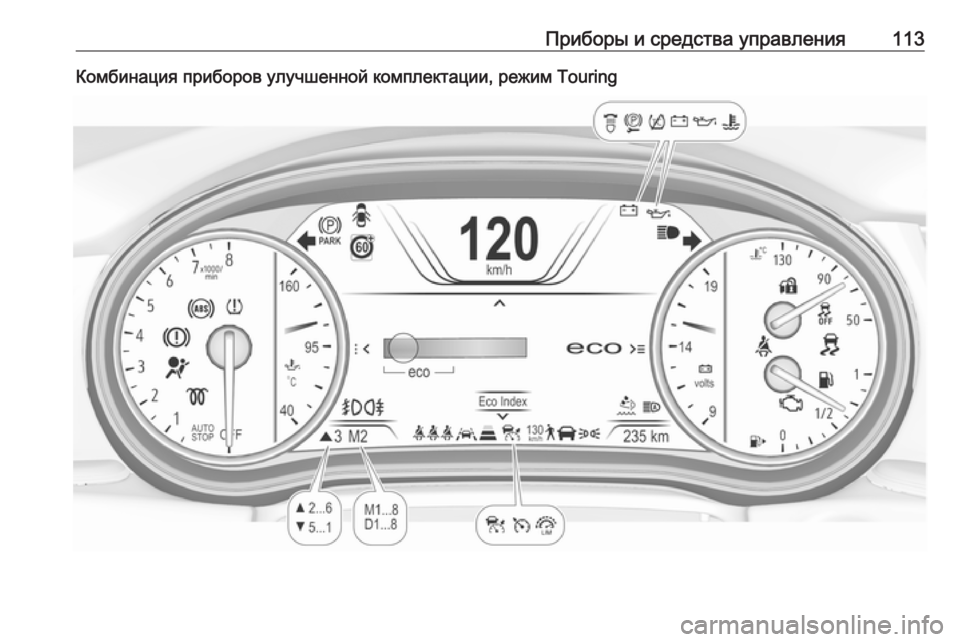

Приборы и средства управления113Комбинация приборов улучшенной комплектации, режим Touring

114Приборы и средства управленияОбзорOУказатель поворота 3 119XИндикатор напоминания о
непристегнутых ремнях
безопасности 3 120vПодушки безопасности и натя‐
жители ремней безопасности
3 120VОтключение подушки
безопасности 3 121pСистема зарядки 3 121ZСигнализатор неисправности
3 121RТормозная система и сцеп‐
ление 3 122mЭлектромеханический стоя‐
ночный тормоз 3 122jНеисправность электромеха‐
нического стояночного
тормоза 3 122uАнтиблокировочная
тормозная система (ABS)
3 122RПереключение передач
3 123EДистанция следования 3 123aСистема предупреждения о
выходе из занимаемой
полосы с активным подрули‐
ванием 3 123nЭлектронная система динами‐
ческой стабилизации отклю‐
чена 3 123bЭлектронная система динами‐
ческой стабилизации и
система контроля движения
3 123kСистема контроля движения
выключена 3 124WТемпература охлаждающей
жидкости двигателя 3 124!Предварительный подогрев
3 124uЖидкость AdBlue 3 124wСистема контроля давления в
шинах 3 124IДавление моторного масла
3 125YНизкий уровень топлива
3 125dИммобилайзер 3 1258Наружное освещение 3 126CДальний свет 3 126fАвтоматическое переклю‐
чение дальнего света фар
3 126fСветодиодные фары 3 126>Противотуманная фара
3 126rЗадний противотуманный
фонарь 3 126mКруиз-контроль 3 126CАдаптивный круиз-контроль
3 126AВпереди обнаружен автомо‐
биль 3 1277Впереди обнаружен пешеход
3 265LОграничитель скорости
3 127LСистема обнаружения
дорожных знаков 3 127hОткрыта дверь 3 127

Приборы и средства управления115Спидометр
Показывает скорость движения
автомобиля.
Одометр
Отображается зарегистрирован‐
ный общий пробег в км.
Счетчик текущего пробега Пробег, зарегистрированный с
момента последнего сброса,
отображается на странице борто‐
вого компьютера.
Счетчик текущего пробега реги‐
стрирует пробег до 9999 км, после
чего сбрасывается на 0.
Имеются две страницы счетчиков
текущего пробега, которые можно
использовать для разных поездок.
Комбинация приборов базового
уровня
Выберите страницу ;, нажав
клавишу Menu на подрулевом
рычаге управления световыми
приборами. Поверните колесико
регулятора на рычажке сигнала
поворота и выберите ;Пробег 1
или ;Пробег 2 . Каждый счетчик
текущего пробега можно обнулить независимо от другого, нажав
кнопку SET/CLR на рычажке
сигнала поворота на несколько
секунд, когда на дисплее отобра‐
жается соответствующее меню.

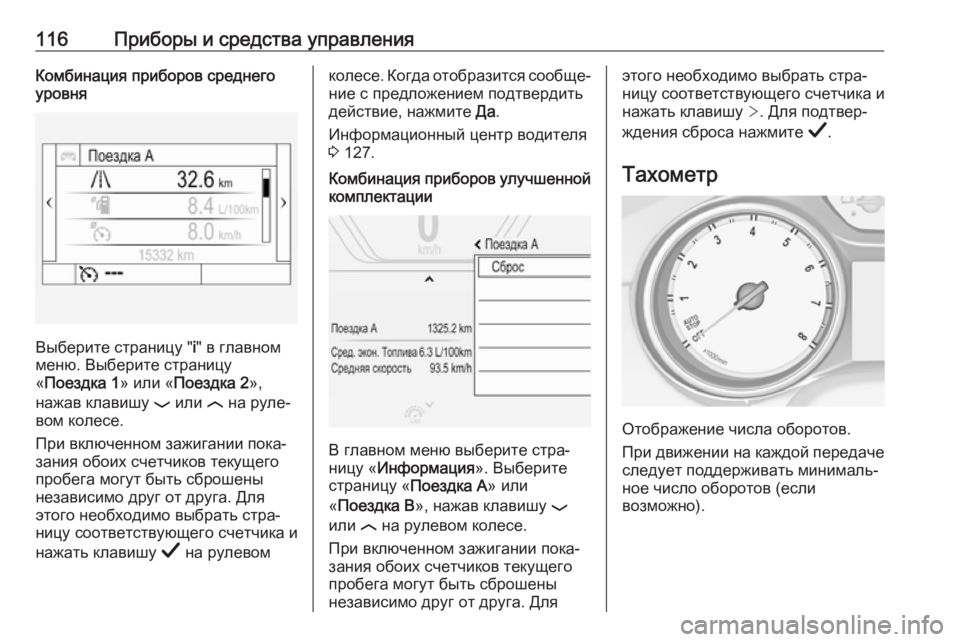

116Приборы и средства управленияКомбинация приборов среднего
уровня
Выберите страницу " i" в главном
меню. Выберите страницу
« Поездка 1 » или «Поездка 2 »,
нажав клавишу P или N на руле‐
вом колесе.
При включенном зажигании пока‐
зания обоих счетчиков текущего
пробега могут быть сброшены
независимо друг от друга. Для
этого необходимо выбрать стра‐
ницу соответствующего счетчика и
нажать клавишу Å на рулевом
колесе. Когда отобразится сообще‐
ние с предложением подтвердить
действие, нажмите Да.
Информационный центр водителя
3 127.Комбинация приборов улучшенной
комплектации
В главном меню выберите стра‐
ницу « Информация ». Выберите
страницу « Поездка A» или
« Поездка B », нажав клавишу P
или N на рулевом колесе.
При включенном зажигании пока‐
зания обоих счетчиков текущего
пробега могут быть сброшены
независимо друг от друга. Для
этого необходимо выбрать стра‐
ницу соответствующего счетчика и
нажать клавишу >. Для подтвер‐
ждения сброса нажмите Å.
Тахометр
Отображение числа оборотов.
При движении на каждой передаче следует поддерживать минималь‐
ное число оборотов (если
возможно).

Приборы и средства управления117Внимание
Если указатель переходит вкрасную зону предупреждения,
это означает, что превышена
максимальная разрешенная
частота вращения двигателя.
Двигатель может быть повре‐
жден.
Указатель уровня топлива
Отображает уровень топлива в
баке.
Стрелка рядом со значком топлив‐
ной колонки указывает в ту
сторону, с которой располагается
крышка люка топливного бака.
Индикатор Y загорается, если
уровень в баке низкий. Когда инди‐
катор мигает, следует немедленно
заправить автомобиль.
Не допускайте полного опустоше‐
ния топливного бака.
Из-за остающегося в баке топлива
объем дозаправки может быть
меньше указанной емкости бака.Индикатор температуры
охлаждающей жидкостидвигателя
Отображает температуру охлаж‐
дающей жидкости двигателя.
50°:двигатель пока
не прогрелся до
рабочей темпе‐
ратуры90°
(центральная
зона):рабочая темпе‐
ратура130°:слишком высокая
температура

118Приборы и средства управленияПримечание
Если температура охлаждающей
жидкости поднялась выше допу‐
стимого предела, следует остано‐
вить автомобиль и оставить
двигатель работать на холостом
ходу. Опасность повреждения
двигателя. Проверьте уровень
охлаждающей жидкости.
Дисплей технического обслуживания
Индикатор ресурса моторного
масла информирует водителя о
том, когда следует заменить масло
и фильтр. Периодичность индика‐
ции необходимости замены масла
и фильтра может значительно
изменяться в зависимости от усло‐ вий эксплуатации.
Если по расчетам системы масло
скоро выработает свой ресурс, на
дисплее информационного центра водителя отобразится сообщение
Приближается срок замены
моторного масла . Моторное масло
и масляный фильтр следует заме‐
нить в мастерской в течение однойнедели или не превышая пробега в
500 км (в зависимости от того,
какое событие наступит первым).
Моторное масло и фильтр могут заменяться отдельно или в рамках
очередного технического обслужи‐
вания.
Меню оставшегося срока службы
масла отображается на информа‐
ционном центре водителя 3 127.
Выберите меню « Информация»,
« "» или « ?», нажав клавишу è на
рулевом колесе. Нажмите кнопку
å , чтобы выбрать страницу Срок
службы масла .
Оставшийся срок службы масла показывается в процентах.
Сброс
Чтобы сбросить показания на экране дисплея базового уровня,
несколько секунд удерживайте
нажатой клавишу SET/CLR на
рычаге указателя поворота. Зажи‐ гание должно быть включено, но
двигатель не должен работать.

Приборы и средства управления119Если автомобиль оснащен
дисплеем стандартной комплекта‐
ции, нажмите клавишу Å на руле‐
вом колесе. Подтвердите сброс,
для чего выберите « Да» и снова
нажмите Å. Зажигание должно
быть включено, но двигатель не
должен работать.
На автомобиле с дисплеем улуч‐
шенной комплектации нажмите
кнопку é на рулевом колесе, чтобы
открыть вложенную папку. Выбе‐
рите Сброс и подтвердите, нажав
Å . Зажигание должно быть вклю‐
чено, но двигатель не должен
работать.
Систему для ее правильной
работы следует сбрасывать в
исходное состояние каждый раз
при замене моторного масла.
Обратитесь за помощью на стан‐
цию техобслуживания.
Следующее техобслуживание
Если требуется провести обслужи‐ вание автомобиля, на дисплей
информационного центра води‐
теля выводится сообщение. Техни‐ ческое обслуживание необходимовыполнить на станции техобслужи‐
вания в течение одной недели или
не превышая пробега в 500 км (в
зависимости от того, какое событие наступит первым).
Информация по обслуживанию
3 358.
Индикаторы
Описанные ниже индикаторы на
некоторых версиях автомобиля
могут отсутствовать. Описание
распространяется на все версии
исполнения приборов. В зависимо‐
сти от комплектации автомобиля,
расположение отдельных индика‐
торов может отличаться. При вклю‐
чении зажигания на короткое
время загорится большинство
индикаторов, что можно рассмат‐
ривать как проверку их работоспо‐
собности.
Цвета индикаторов обозначают:красный:опасность, важное
напоминаниежелтый:предупреждение,
справка, неисправностьзеленый:подтверждение
включениясиний:подтверждение
включениябелый:подтверждение
включения
См. все индикаторы на различных
комбинациях приборов 3 109.
Указатели поворота Загорается или мигает зеленым
светом O.
Кратковременно загорается
Включены стояночные огни.
Мигание
Включены сигналы поворота или
аварийная световая сигнализация.
Частое мигание: выход из строя
лампы указателя поворотов или
соответствующего предохрани‐
теля, выход из строя лампы указа‐
теля поворотов прицепа.
Замена ламп 3 314, предохрани‐
телей 3 324.
Указатели поворота 3 162.
