2019 OPEL GRANDLAND X Uživatelská příručka (in Czech)

Péče o vozidlo2319Varování
Poškozená pneumatika může
kdykoli prasknout.
Sněhové řetězy jsou povoleny na pneumatikách s rozměry 215/70R16,
215/65 R17, 225/55 R18
a 205/55 R19.
Nouzové rezervní kolo Použití sněhových řetězů není
povoleno na nouzovém rezervním
kole.
Souprava na opravu pneumatik
Menší poškození vzorku je možné
opravit pomocí soupravy na opravu
pneumatik.
Cizí objekty z pneumatik nevyjímejte. Poškození pneumatiky přesahující
4 mm nebo poškození na stěně
pneumatiky nelze soupravou na
opravu pneumatik opravit.
9 Varování
Při jízdě nepřekračujte rychlost
80 km/h.
Nepoužívejte po delší dobu.
Řízení a ovládání může být
ovlivněno.
V případě defektu pneumatiky:
Zatáhněte parkovací brzdu a zařaďte
první převodový stupeň, zpátečku
nebo P.
Souprava na opravu pneumatik se
nachází v zavazadlovém prostoru
pod krytem podlahy.
1. Vyjměte nádobku s těsnicí hmotou a kompresor.
2. Sloupněte nálepku z nádobky s těsnicí hmotou a umístěte ji do
výhledu řidiče.
3. Vyjměte elektrický připojovací kabel a hadičku z úložného
prostoru na spodní straně
kompresoru.

232Péče o vozidlo

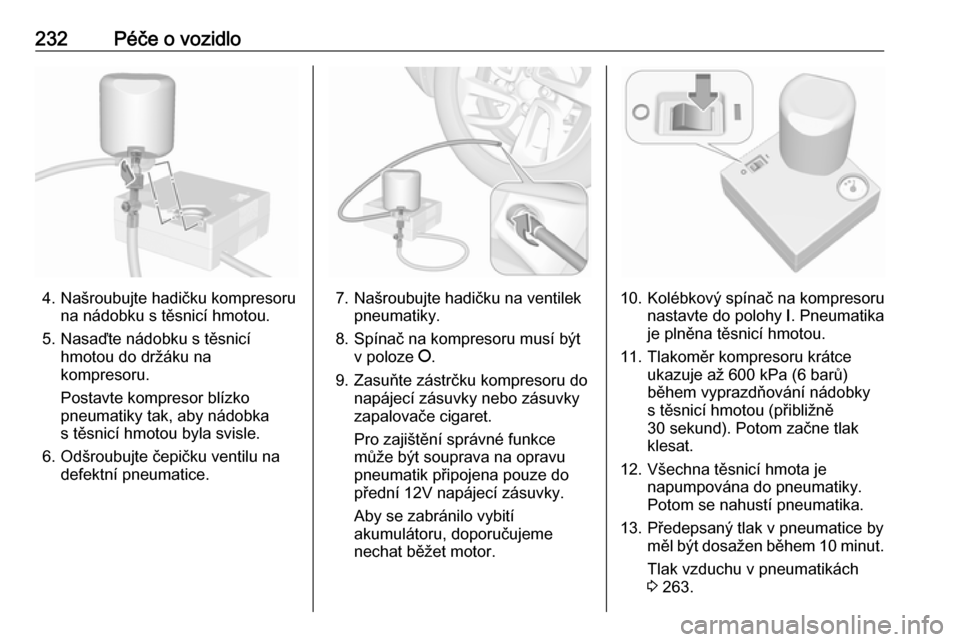

4. Našroubujte hadičku kompresoruna nádobku s těsnicí hmotou.
5. Nasaďte nádobku s těsnicí hmotou do držáku na
kompresoru.
Postavte kompresor blízko
pneumatiky tak, aby nádobka
s těsnicí hmotou byla svisle.
6. Odšroubujte čepičku ventilu na defektní pneumatice.7. Našroubujte hadičku na ventilekpneumatiky.
8. Spínač na kompresoru musí být v poloze J.
9. Zasuňte zástrčku kompresoru do napájecí zásuvky nebo zásuvky
zapalovače cigaret.
Pro zajištění správné funkce
může být souprava na opravu
pneumatik připojena pouze do
přední 12V napájecí zásuvky.
Aby se zabránilo vybití
akumulátoru, doporučujeme
nechat běžet motor.10. Kolébkový spínač na kompresoru nastavte do polohy I. Pneumatika
je plněna těsnicí hmotou.
11. Tlakoměr kompresoru krátce ukazuje až 600 kPa (6 barů)
během vyprazdňování nádobky
s těsnicí hmotou (přibližně
30 sekund). Potom začne tlak
klesat.
12. Všechna těsnicí hmota je napumpována do pneumatiky.
Potom se nahustí pneumatika.
13. Předepsaný tlak v pneumatice by měl být dosažen během 10 minut .
Tlak vzduchu v pneumatikách
3 263.

Péče o vozidlo233Po dosažení požadovaného tlaku
kompresor vypněte.
Pokud není předepsaný tlak
v pneumatice dosažen během
10 minut, odpojte soupravu na
opravu pneumatik. Popojeďte
s vozidlem o jednu otáčku
pneumatik. Opět připojte
soupravu na opravu pneumatik
a pokračujte ještě 10 minut
v plnění pneumatiky. Pokud požadovaného tlaku není stále
ještě dosaženo, pneumatika je
příliš poškozená. Vyhledejte pomoc v servisu.
Přebytečný tlak z pneumatiky
vypusťte tlačítkem na vzduchové
hadici.
Nepoužívejte kompresor déle než 10 minut.
14. Odpojte soupravu na opravu pneumatik. Sejměte nádobku
s těsnicí hmotou z držáku.
Našroubujte plnicí hadičku na
volnou přípojku nádobky s těsnicí
hmotou. To brání úniku těsnicí
hmoty. Soupravu na opravu
pneumatik uložte do zavazadlového prostoru.
15. Odstraňte zbytky těsnicí hmoty hadrem.

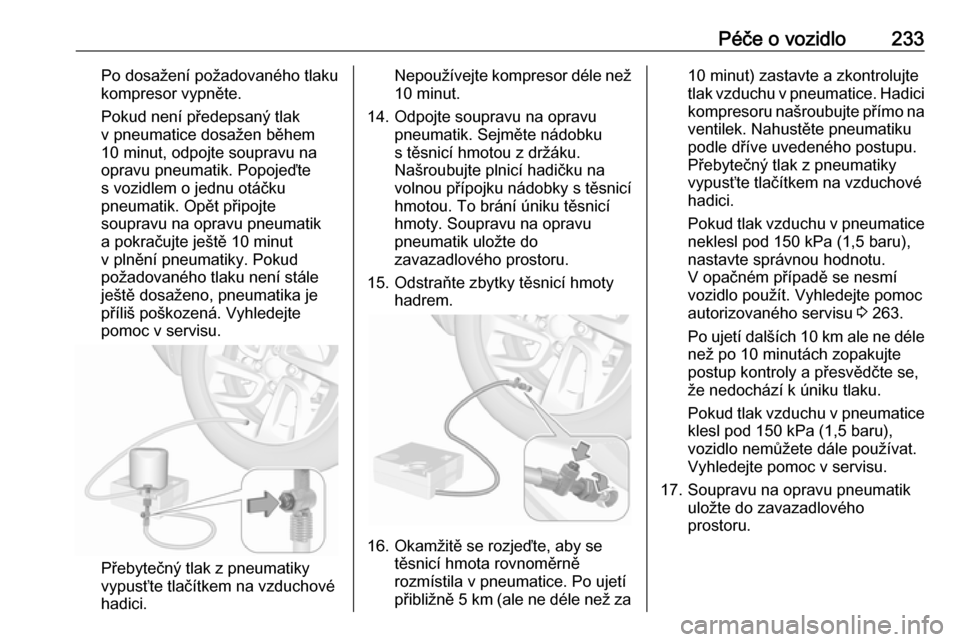

16. Okamžitě se rozjeďte, aby se těsnicí hmota rovnoměrně
rozmístila v pneumatice. Po ujetí
přibližně 5 km (ale ne déle než za
10 minut) zastavte a zkontrolujte
tlak vzduchu v pneumatice. Hadici kompresoru našroubujte přímo naventilek. Nahustěte pneumatiku
podle dříve uvedeného postupu.
Přebytečný tlak z pneumatiky
vypusťte tlačítkem na vzduchové
hadici.
Pokud tlak vzduchu v pneumatice
neklesl pod 150 kPa (1,5 baru),
nastavte správnou hodnotu.
V opačném případě se nesmí
vozidlo použít. Vyhledejte pomoc
autorizovaného servisu 3 263.
Po ujetí dalších 10 km ale ne déle
než po 10 minutách zopakujte
postup kontroly a přesvědčte se,
že nedochází k úniku tlaku.
Pokud tlak vzduchu v pneumatice
klesl pod 150 kPa (1,5 baru),
vozidlo nemůžete dále používat.
Vyhledejte pomoc v servisu.
17. Soupravu na opravu pneumatik uložte do zavazadlového
prostoru.

234Péče o vozidloPoznámky
Jízdní vlastnosti při jízdě
s opravenou pneumatikou jsou
výrazně ovlivněny, nechte proto tuto
pneumatiku vyměnit.
Pokud slyšíte neobvyklý zvuk nebo
se kompresor zahřeje, vypněte
kompresor na dobu minimálně
30 minut.
Zabudovaný bezpečnostní
přetlakový ventil se otvírá při tlaku
700 kPa (7 barů).
Všimněte si datumu použitelnosti
soupravy. Po uplynutí této lhůty již
nemohou být zaručeny těsnicí
vlastnosti prostředku. Věnujte
pozornost informacím o skladování
na nádobce s těsnící hmotou.
Použitou nádobku vyměňte.
Nádobku zlikvidujte podle
příslušných zákonných nařízení.
Kompresor a těsnicí hmotu je možné
používat od teploty cca. -30 °C.Výměna kola
Proveďte následující přípravy
a dodržujte následující pokyny:
● Zaparkujte vozidlo na rovině, na pevném a neklouzavém povrchu.
Přední kola musejí být
v přímočaré poloze.
● Bude-li třeba, klínem založte kolo, které se nachází úhlopříčně
vzhledem ke kolu, které má být
vyměněno.
● Zatáhněte parkovací brzdu a zařaďte první převodový
stupeň, zpátečku nebo P.
● Je-li povrch pod vozidlem měkký,
musíte pod zvedák položit
pevnou podložku (síla max.
1 cm).
● Před zdvižením vozidla z něj vyložte těžké předměty.
● Ve vozidle, které je zvedáno, nesmí být žádné osoby ani
zvířata.
● Nikdy nepracujte pod vozidlem na zvedáku.● Nestartujte vozidlo, pokud je zvednuté na zvedáku.
● Před zašroubováváním šroubů kola tyto šrouby očistěte.9Varování
Šrouby kol nemažte žádnými
mazivy.
Utahovací momenty
Výstraha
Pokud je vozidlo vybaveno koly
z lehkých slitin, utáhněte ručně
šrouby minimálně prvních pět
otáček.
K dispozici jsou dva různé typy kol se dvěma různými šrouby a utahovacími
momenty.

Péče o vozidlo235Utahovací moment pro kola z lehkých
slitin je 100 Nm.
Utahovací moment pro ocelová kola
je 115 Nm.
Pro příslušná kola používejte správné šrouby.

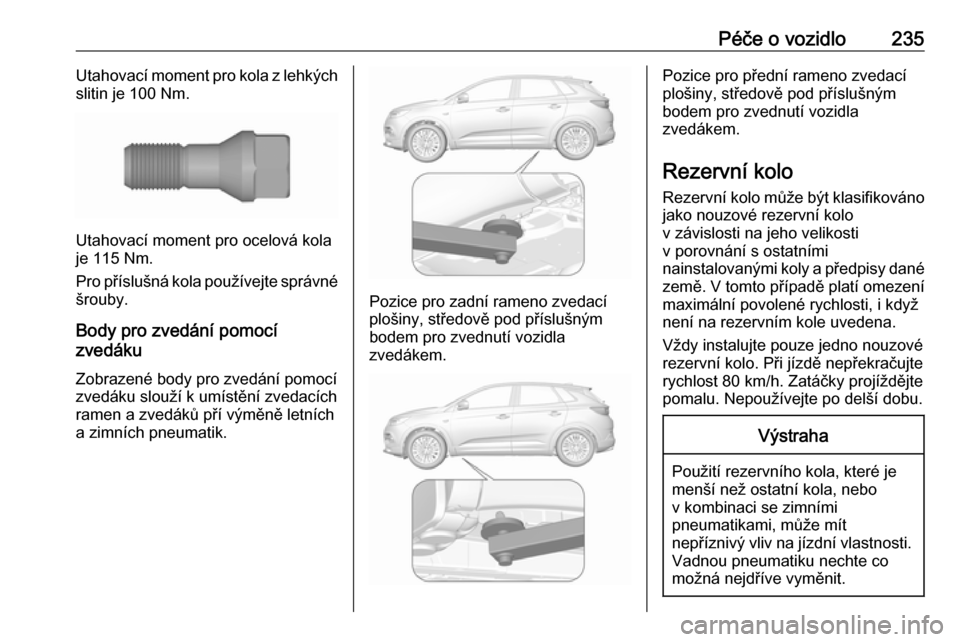

Body pro zvedání pomocí
zvedáku
Zobrazené body pro zvedání pomocí zvedáku slouží k umístění zvedacích
ramen a zvedáků pří výměně letních
a zimních pneumatik.
Pozice pro zadní rameno zvedací
plošiny, středově pod příslušným
bodem pro zvednutí vozidla
zvedákem.
Pozice pro přední rameno zvedací
plošiny, středově pod příslušným
bodem pro zvednutí vozidla
zvedákem.
Rezervní kolo
Rezervní kolo může být klasifikováno jako nouzové rezervní kolo
v závislosti na jeho velikosti
v porovnání s ostatními
nainstalovanými koly a předpisy dané
země. V tomto případě platí omezení maximální povolené rychlosti, i když
není na rezervním kole uvedena.
Vždy instalujte pouze jedno nouzové
rezervní kolo. Při jízdě nepřekračujte
rychlost 80 km/h. Zatáčky projíždějte
pomalu. Nepoužívejte po delší dobu.Výstraha
Použití rezervního kola, které je
menší než ostatní kola, nebo
v kombinaci se zimními
pneumatikami, může mít
nepříznivý vliv na jízdní vlastnosti. Vadnou pneumatiku nechte co
možná nejdříve vyměnit.

236Péče o vozidlo
Rezervní kolo se nachází
v zavazadlovém prostoru pod krytem
podlahy.
Vyjmutí: 1. Otevřete kryt podlahy 3 73.
2. Vyjměte schránku s nástroji.
3. Nouzové rezervní kolo je připevněno pomocí křídlové
matice. Odšroubujte matici
a vyjměte náhradní kolo.
4. Když po výměně kola do prohlubně pro náhradní kolo není
uloženo žádné kolo, zajistěte
schránku s nástroji utáhnutím
křídlové matice tak daleko, jak to
půjde, a zavřete kryt podlahy.
5. Po výměně zpět na kolo plné velikosti umístěte dočasné
náhradní kolo vnější stranou
vzhůru do prohlubně a zajistěte je křídlovou maticí.
Vždy instalujte pouze jedno nouzové
rezervní kolo. Maximální povolená
rychlost uvedená na štítku na
nouzovém rezervním kole platí pouze pro rozměr pneumatiky namontované
výrobcem vozidla.
Montáž rezervního kola
Proveďte následující přípravy
a dodržujte následující pokyny:
● Zaparkujte vozidlo na rovině, na pevném a neklouzavém povrchu.Přední kola musejí být
v přímočaré poloze.
● Bude-li třeba, klínem založte kolo, které se nachází úhlopříčně
vzhledem ke kolu, které má být
vyměněno.● Zatáhněte parkovací brzdu a zařaďte první převodový
stupeň, zpátečku nebo P.
● Vyjměte rezervní kolo.
● Nikdy neměňte zároveň více než
jedno kolo.
● Zvedák používejte pouze pro výměnu kol v případě píchnutí,
ne pro sezónní výměnu zimních
nebo letních pneumatik.
● Zvedák nevyžaduje údržbu.
● Je-li povrch pod vozidlem měkký,
musíte pod zvedák položit
pevnou podložku (síla max.
1 cm).
● Před zdvižením vozidla z něj vyložte těžké předměty.
● Ve vozidle, které je zvedáno, nesmí být žádné osoby ani
zvířata.
● Nikdy nepracujte pod vozidlem na zvedáku.
● Nestartujte vozidlo, pokud je zvednuté na zvedáku.
● Před zašroubováváním šroubů kola tyto šrouby očistěte.

Péče o vozidlo2379Varování
Šrouby kol nemažte žádnými
mazivy.
9 Varování
Při výměně kol vždy použijte
správné šrouby kol. Při montáži
ocelových kol lze také použít
šrouby pro kola z lehkých slitin.
● Mějte na paměti, že při použití šroubů pro kola z lehkých slitin je
rezervní kolo zajištěno
kuželovým kontaktem
jednotlivých šroubů. V tomto případě nebudou podložky
v kontaktu s rezervním kolem.
1. Uvolněte krytky šroubů kola nástrojem na odmontování krytu
šroubů kola.
Nářadí vozidla 3 225.
Ocelová kola s kryty: Stáhněte
kryt kola.
Ráfky z lehké slitiny: Uvolněte
krytky šroubů kola nástrojem na
odmontování krytu šroubů kola.

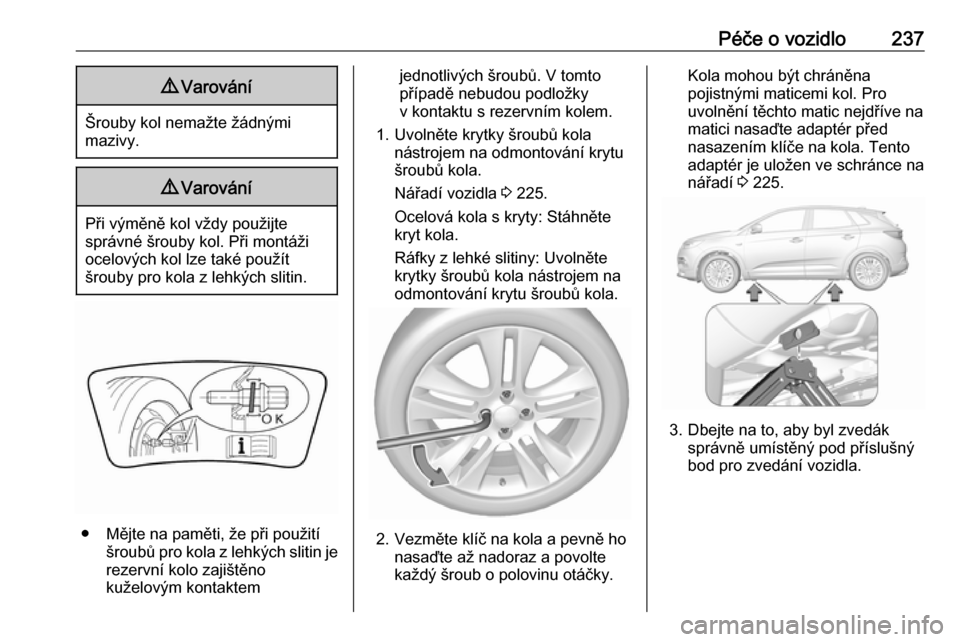

2. Vezměte klíč na kola a pevně ho nasaďte až nadoraz a povolte
každý šroub o polovinu otáčky.
Kola mohou být chráněna
pojistnými maticemi kol. Pro
uvolnění těchto matic nejdříve na
matici nasaďte adaptér před
nasazením klíče na kola. Tento
adaptér je uložen ve schránce na
nářadí 3 225.
3. Dbejte na to, aby byl zvedák
správně umístěný pod příslušný
bod pro zvedání vozidla.

238Péče o vozidlo
4. Nastavte zvedák na potřebnouvýšku. Umístěte jej přímo pod
zvedací bod takovým způsobem,
aby nemohl sklouznout.
Ujistěte se, že okraj karosérie
dosedá do drážky zvedáku.
Připojte klíč na kola a se správně vystředěným zvedákem klíčem na kola otáčejte, dokud se kolo
nezvedne od země.
5. Odšroubujte šrouby kola.
6. Vyměňte kolo.
7. Zašroubujte šrouby kola.
8. Spusťte vozidlo a odmontujte zvedák.
9. Nasaďte kolový klíč a přitom zajistěte, aby byl bezpečně
umístěn, a každý šroub utáhněte,
postupem do kříže. Utahovací
moment je 115 Nm.
Pokud je vozidlo vybaveno koly
z lehkých slitin, lze šrouby kol
použít také pro ocelové rezervní
kolo. V tomto případě je rezervní
kolo zajištěno kuželovým
kontaktem jednotlivých šroubů.
10. Před nainstalováním krytu kola nastavte otvor pro ventil na
ventilek pneumatiky.
Namontujte kryty šroubů kola.
11. Uložte vyměněné kolo, nářadí vozidla 3 225 a adaptér pro
pojistné matice kol.
12. Co možno nejdříve zkontrolujte tlak vzduchu v nasazené
pneumatice a utahovací moment
šroubů kola.
Uložení plnohodnotného
poškozeného kola
v zavazadlovém prostoru
V prohlubni pro náhradní kolo lze
uložit kolo kterékoliv z povolených
velikostí. Zajištění kola:
