2019 OPEL ASTRA J ABS

Göstergeler ve kumanda birimleri57Göstergeler ve
kumanda birimleriKumanda birimleri ........................58
Direksiyon ayarı .........................58
Direksiyondaki kumanda tuşları ........................................ 58
Isıtmalı direksiyon ......................58
Korna ......................................... 59
Ön cam silecekleri ve yıkama sistemi ...................................... 59
Dış hava sıcaklığı ......................61
Saat ........................................... 61
Aksesuar prizleri ........................63
İkaz lambaları, ekran gösterge‐
leri ve kontrol lambaları ................64
Göstergeler ................................ 64
Kilometre saati ........................... 64
Kilometre sayacı ........................64
Seyir kilometre sayacı ...............64
Motor devir saati ........................64
Yakıt göstergesi .........................65
Motor soğutma sıvısı sıcaklık göstergesi ................................. 65
Servis ekranı ............................. 65
Kontrol lambaları .......................66
Dönüş lambaları ........................69Emniyet kemeri takma uyarısı ...69
Hava yastığı sistemi ve kemer gerdiriciler ................................. 69
Hava yastığının devre dışı bırakılması ................................ 69
Ateşleme sistemi .......................70
Arıza gösterge lambası .............70
"En kısa sürede bir servise başvurun" ikazı ......................... 70
Fren ve debriyaj sistemi ............70
Pedalı çalıştırın .......................... 70
Elektrikli park freni .....................71
Elektrikli park freninde arıza ......71
Anti blokaj fren sistemi (ABS) ....71
Vites yükseltme ......................... 71
Servo direksiyon ........................71
Park asistanı .............................. 72
Elektronik Stabilite Kontrolü kapalı ........................................ 72
Elektronik stabilite kontrolü ve çekiş kontrol sistemi .................72
Çekiş kontrol sistemi kapalı .......72
Egzoz filtresi .............................. 72
Lastik basıncı kontrol sistemi ....73
Motor yağ basıncı ......................73
Düşük yakıt seviyesi ..................73
Elektronik şifreli devre kesici (immobilizer) ............................. 74
Düşürülmüş motor gücü ............74
Dış aydınlatma .......................... 74Uzun hüzmeli far .......................74
Uzun huzmeli far asistanı ..........74
Sürüşe duyarlı ön farlar (AFL) ...74
Ön sis farları .............................. 74
Arka sis lambası ........................74
Yıkama sıvısı seviyesi düşük ....74
Hız Sabitleme Sistemi (Cruise control) ..................................... 75
Kapı açık ................................... 75
Ekranlar ....................................... 75
Sürücü bilgi sistemi ...................75
Bilgi ekranı ................................. 78
Araç mesajları .............................. 81
Uyarı sesleri .............................. 83
Pil gücü ...................................... 83
Yol bilgisayarı .............................. 84
Araç ayarlarının
kişiselleştirilmesi .........................86
Telematik hizmeti .........................90
OnStar ....................................... 90

68Göstergeler ve kumanda birimleriOrta konsoldaki kontrol lambaları
Genel bakış
ODönüş sinyali 3 69XEmniyet kemeri takma uyarısı
3 69vHava yastığı sistemi ve kemer
gerdiricileri 3 69VHava yastığının devre dışı bıra‐
kılması 3 69pŞarj sistemi 3 70ZArıza gösterge lambası 3 70gEn kısa sürede bir servise
başvurun ikazı 3 70RFren ve debriyaj sistemi 3 70-Pedala basın 3 70mElektrikli park freni 3 71jElektrikli park freni arızası
3 71uAnti blokaj fren sistemi (ABS)
3 71[Vites yükseltme 3 71cServo direksiyon 3 71rPark asistanı 3 72nElektronik Stabilite Kontrolü
kapalı 3 72bElektronik Stabilite Kontrolü ve
Çekiş Kontrol sistemi 3 72kÇekiş Kontrol Sistemi kapalı
3 72%Egzoz filtresi 3 72wLastik basıncı kontrol sistemi
3 73IMotor yağ basıncı 3 73iDüşük yakıt seviyesi 3 73dElektronik şifreli devre kesici
(immobilizer) 3 74#Düşürülmüş motor gücü
3 748Dış aydınlatma 3 74CUzun hüzmeli far 3 74lUzun hüzmeli far asistanı
3 74fSürüşe duyarlı ön farlar (AFL)
3 74>Sis farı 3 74rArka sis lambası 3 74GYıkama sıvısı seviyesi düşük
3 74mHız Sabitleme Sistemi (Cruise
control) 3 75hKapı açık 3 75

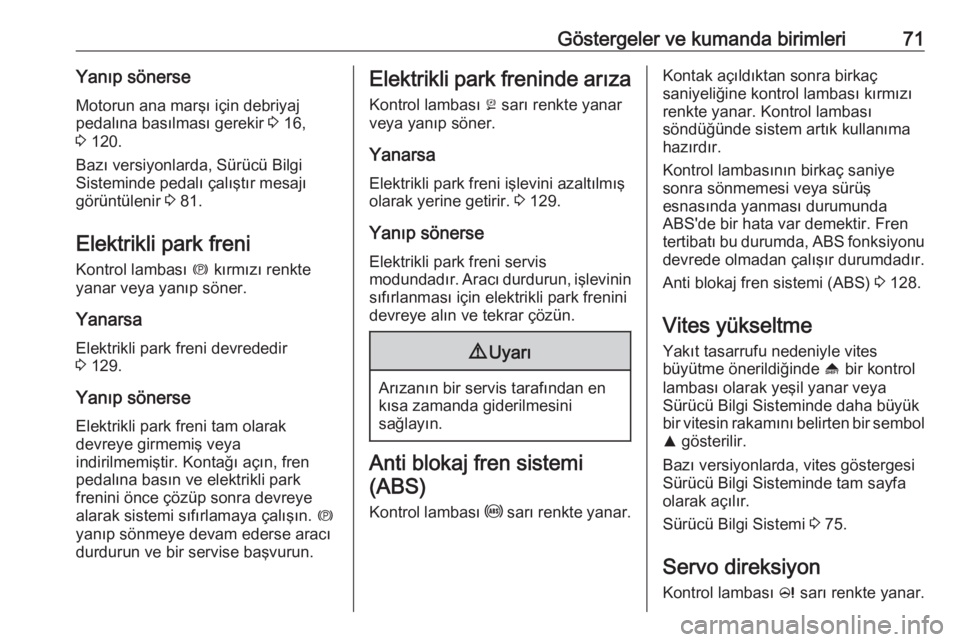

Göstergeler ve kumanda birimleri71Yanıp sönerseMotorun ana marşı için debriyaj
pedalına basılması gerekir 3 16,
3 120.
Bazı versiyonlarda, Sürücü Bilgi
Sisteminde pedalı çalıştır mesajı görüntülenir 3 81.
Elektrikli park freni
Kontrol lambası m kırmızı renkte
yanar veya yanıp söner.
Yanarsa Elektrikli park freni devrededir
3 129.
Yanıp sönerse Elektrikli park freni tam olarak
devreye girmemiş veya
indirilmemiştir. Kontağı açın, fren
pedalına basın ve elektrikli park
frenini önce çözüp sonra devreye alarak sistemi sıfırlamaya çalışın. m
yanıp sönmeye devam ederse aracı
durdurun ve bir servise başvurun.Elektrikli park freninde arıza
Kontrol lambası j sarı renkte yanar
veya yanıp söner.
Yanarsa
Elektrikli park freni işlevini azaltılmış
olarak yerine getirir. 3 129.
Yanıp sönerse Elektrikli park freni servis
modundadır. Aracı durdurun, işlevinin
sıfırlanması için elektrikli park frenini
devreye alın ve tekrar çözün.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Anti blokaj fren sistemi
(ABS)
Kontrol lambası u sarı renkte yanar.
Kontak açıldıktan sonra birkaç
saniyeliğine kontrol lambası kırmızı
renkte yanar. Kontrol lambası
söndüğünde sistem artık kullanıma
hazırdır.
Kontrol lambasının birkaç saniye
sonra sönmemesi veya sürüş
esnasında yanması durumunda
ABS'de bir hata var demektir. Fren
tertibatı bu durumda, ABS fonksiyonu
devrede olmadan çalışır durumdadır.
Anti blokaj fren sistemi (ABS) 3 128.
Vites yükseltme
Yakıt tasarrufu nedeniyle vites
büyütme önerildiğinde [ bir kontrol
lambası olarak yeşil yanar veya
Sürücü Bilgi Sisteminde daha büyük
bir vitesin rakamını belirten bir sembol R gösterilir.
Bazı versiyonlarda, vites göstergesi
Sürücü Bilgi Sisteminde tam sayfa
olarak açılır.
Sürücü Bilgi Sistemi 3 75.
Servo direksiyon
Kontrol lambası c sarı renkte yanar.

Göstergeler ve kumanda birimleri93Arıza teşhis raporu
Araç arıza teşhisi verilerini otomatik
olarak OnStar'a iletir ve o da size ve
tercih ettiğiniz atölyeye aylık bir e-
posta raporu gönderir.
Not
Atölye bildirim fonksiyonu
hesabınızdan devreden çıkarılabilir.
Rapor, aracın motor, şanzıman, hava
yastıkları, ABS ve diğer önemli
sistemler gibi kilit çalışma
sistemlerinin durumunu içerir. Ayrıca,
olası bakım öğeleri ve lastik basıncı
(sadece lastik basıncı kontrol sistemi
ile) ile ilgili bilgiler de sağlar.
Bilgilere daha ayrıntılı bir şekilde
bakmak için, e-posta içindeki
bağlantıyı seçin ve hesabınızda
oturum açın.
Varış Noktası İndirme
İstenen bir hedef navigasyon
sistemine doğrudan yüklenebilir.
Bir danışmanı aramak ve hedef veya
ilgi noktasını anlatmak için Z
düğmesine basın.Danışman herhangi bir adresi veya
ilgi noktasını arayabilir ve hedefi
doğrudan tümleşik navigasyon
sistemine gönderebilir.
OnStar ayarları
OnStar PIN
Tüm OnStar servislerine tam erişim
sağlamak için dört haneli bir PIN
gereklidir. PIN'in, bir danışmanla
yapılan ilk görüşmede
kişiselleştirilmesi gerekir.
PIN'i değiştirmek için, bir danışmanı
aramak üzere Z düğmesine basın.
Hesap verileri
Bir OnStar abonesinin bütün verilerin
depolandığı bir hesabı bulunur.
Hesap bilgilerinde değişiklik talep
etmek için, Z düğmesine basın ve bir
danışmanla konuşun veya
hesabınızda oturum açın.
OnStar servisi başka bir araçta
kullanılıyorsa, Z düğmesine basın ve
hesabın yeni araca aktarılmasını
talep edin.Not
Herhangi bir durumda, aracın
hurdaya çıkarılması, satılması veya
başka bir şekilde nakledilmesi
halinde, OnStar'ı derhal değişiklikler hakkında bilgilendirin ve bu araçtaki
OnStar servisini sonlandırın.
Araç konumu
Araç konumu, servis talep edildiğinde
veya başlatıldığında OnStar'a
aktarılır. Bilgi Ekranındaki bir mesaj
bu aktarım hakkında bilgi verir.
Araç konumunun aktarılmasını
devreye sokmak veya devreden
çıkarmak için, j düğmesini sesli bir
mesaj duyulana kadar basılı tutun.
Devreden çıkma, durum ışığının kısa
bir süre kırmızı ve yeşil renkte yanıp
sönmesiyle ve araç her
çalıştırıldığında belirtilir.
Not
Araç konumunun iletimi devreden
çıkarılırsa, bazı servisler
kullanılmayabilir.

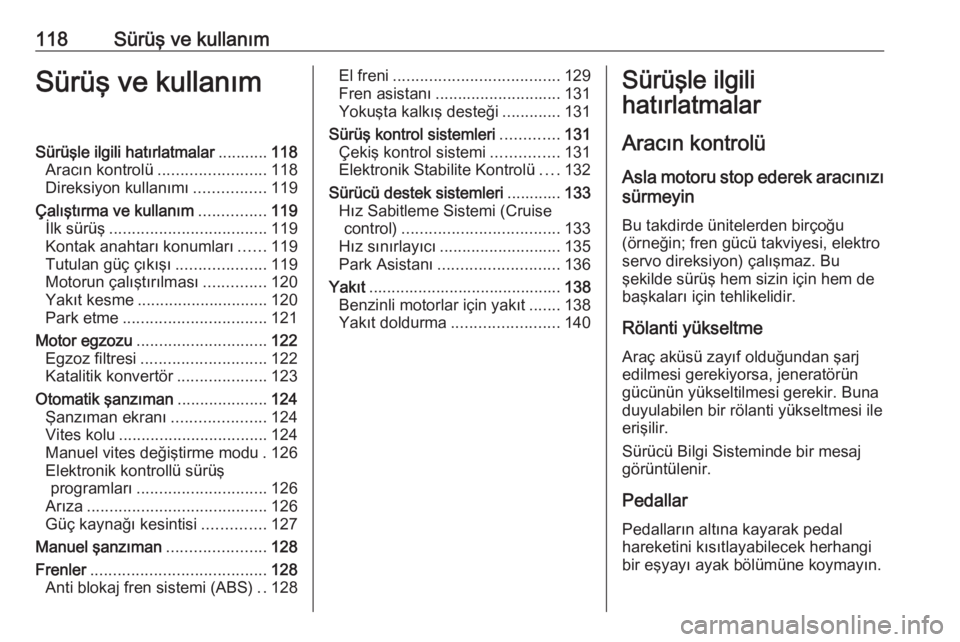

118Sürüş ve kullanımSürüş ve kullanımSürüşle ilgili hatırlatmalar...........118
Aracın kontrolü ........................ 118
Direksiyon kullanımı ................119
Çalıştırma ve kullanım ...............119
İlk sürüş ................................... 119
Kontak anahtarı konumları ......119
Tutulan güç çıkışı ....................119
Motorun çalıştırılması ..............120
Yakıt kesme ............................. 120
Park etme ................................ 121
Motor egzozu ............................. 122
Egzoz filtresi ............................ 122
Katalitik konvertör ....................123
Otomatik şanzıman ....................124
Şanzıman ekranı .....................124
Vites kolu ................................. 124
Manuel vites değiştirme modu . 126
Elektronik kontrollü sürüş programları ............................. 126
Arıza ........................................ 126
Güç kaynağı kesintisi ..............127
Manuel şanzıman ......................128
Frenler ....................................... 128
Anti blokaj fren sistemi (ABS) ..128El freni ..................................... 129
Fren asistanı ............................ 131
Yokuşta kalkış desteği .............131
Sürüş kontrol sistemleri .............131
Çekiş kontrol sistemi ...............131
Elektronik Stabilite Kontrolü ....132
Sürücü destek sistemleri ............133
Hız Sabitleme Sistemi (Cruise control) ................................... 133
Hız sınırlayıcı ........................... 135
Park Asistanı ........................... 136
Yakıt ........................................... 138
Benzinli motorlar için yakıt .......138
Yakıt doldurma ........................ 140Sürüşle ilgili
hatırlatmalar
Aracın kontrolü
Asla motoru stop ederek aracınızı sürmeyin
Bu takdirde ünitelerden birçoğu
(örneğin; fren gücü takviyesi, elektro
servo direksiyon) çalışmaz. Bu
şekilde sürüş hem sizin için hem de
başkaları için tehlikelidir.
Rölanti yükseltme
Araç aküsü zayıf olduğundan şarj
edilmesi gerekiyorsa, jeneratörün
gücünün yükseltilmesi gerekir. Buna
duyulabilen bir rölanti yükseltmesi ile
erişilir.
Sürücü Bilgi Sisteminde bir mesaj
görüntülenir.
Pedallar
Pedalların altına kayarak pedal
hareketini kısıtlayabilecek herhangi
bir eşyayı ayak bölümüne koymayın.

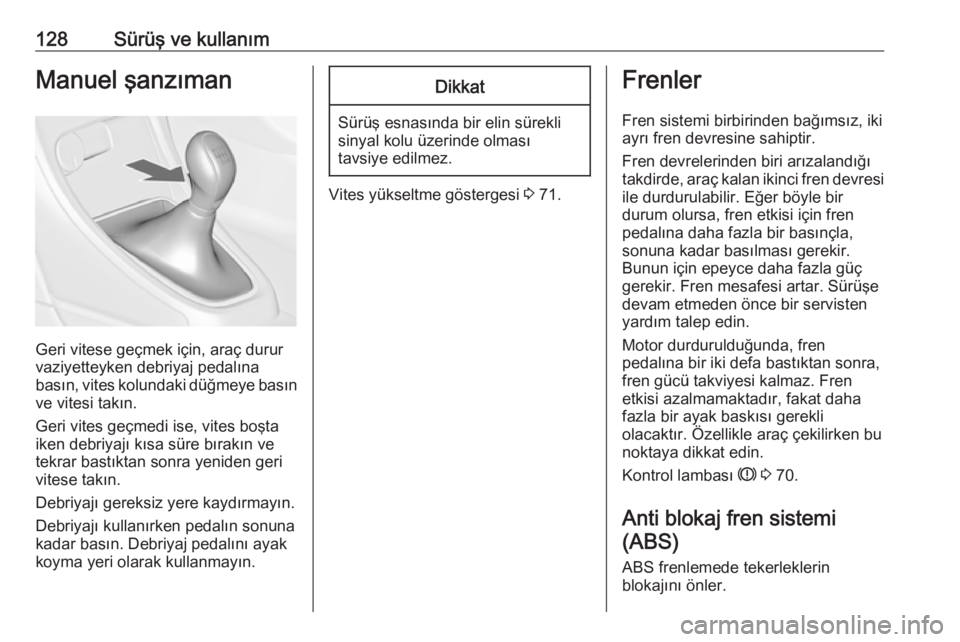

128Sürüş ve kullanımManuel şanzıman
Geri vitese geçmek için, araç durur
vaziyetteyken debriyaj pedalına
basın, vites kolundaki düğmeye basın ve vitesi takın.
Geri vites geçmedi ise, vites boşta
iken debriyajı kısa süre bırakın ve
tekrar bastıktan sonra yeniden geri
vitese takın.
Debriyajı gereksiz yere kaydırmayın.
Debriyajı kullanırken pedalın sonuna
kadar basın. Debriyaj pedalını ayak
koyma yeri olarak kullanmayın.
Dikkat
Sürüş esnasında bir elin sürekli
sinyal kolu üzerinde olması
tavsiye edilmez.
Vites yükseltme göstergesi 3 71.
Frenler
Fren sistemi birbirinden bağımsız, iki
ayrı fren devresine sahiptir.
Fren devrelerinden biri arızalandığı
takdirde, araç kalan ikinci fren devresi
ile durdurulabilir. Eğer böyle bir
durum olursa, fren etkisi için fren
pedalına daha fazla bir basınçla,
sonuna kadar basılması gerekir.
Bunun için epeyce daha fazla güç
gerekir. Fren mesafesi artar. Sürüşe
devam etmeden önce bir servisten
yardım talep edin.
Motor durdurulduğunda, fren
pedalına bir iki defa bastıktan sonra,
fren gücü takviyesi kalmaz. Fren etkisi azalmamaktadır, fakat daha
fazla bir ayak baskısı gerekli
olacaktır. Özellikle araç çekilirken bu
noktaya dikkat edin.
Kontrol lambası R 3 70.
Anti blokaj fren sistemi (ABS)
ABS frenlemede tekerleklerin
blokajını önler.

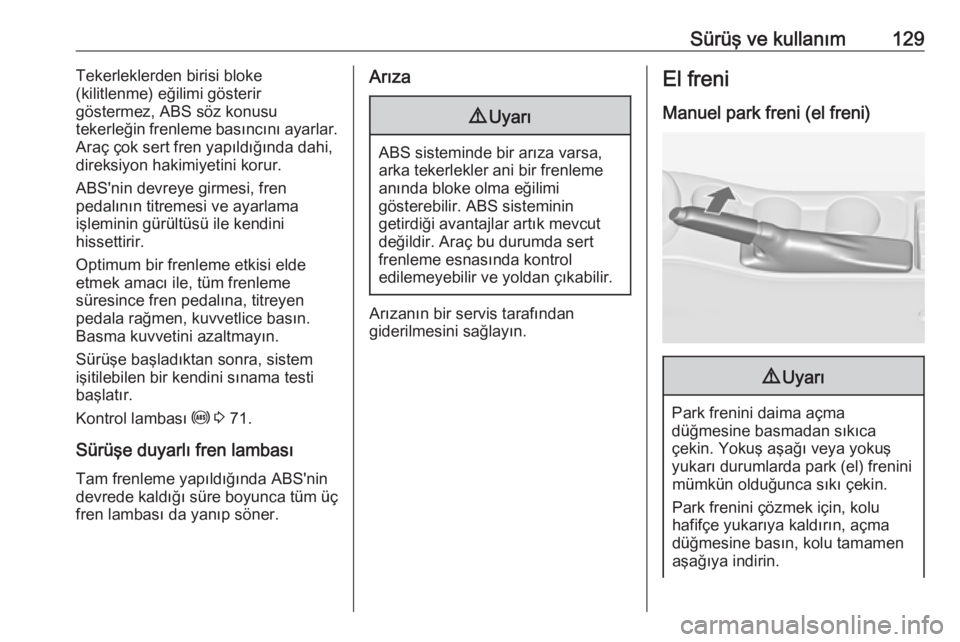

Sürüş ve kullanım129Tekerleklerden birisi bloke
(kilitlenme) eğilimi gösterir
göstermez, ABS söz konusu
tekerleğin frenleme basıncını ayarlar.
Araç çok sert fren yapıldığında dahi,
direksiyon hakimiyetini korur.
ABS'nin devreye girmesi, fren
pedalının titremesi ve ayarlama
işleminin gürültüsü ile kendini
hissettirir.
Optimum bir frenleme etkisi elde
etmek amacı ile, tüm frenleme
süresince fren pedalına, titreyen
pedala rağmen, kuvvetlice basın.
Basma kuvvetini azaltmayın.
Sürüşe başladıktan sonra, sistem
işitilebilen bir kendini sınama testi
başlatır.
Kontrol lambası u 3 71.
Sürüşe duyarlı fren lambası
Tam frenleme yapıldığında ABS'nin
devrede kaldığı süre boyunca tüm üç fren lambası da yanıp söner.Arıza9 Uyarı
ABS sisteminde bir arıza varsa,
arka tekerlekler ani bir frenleme anında bloke olma eğilimi
gösterebilir. ABS sisteminin
getirdiği avantajlar artık mevcut
değildir. Araç bu durumda sert
frenleme esnasında kontrol
edilemeyebilir ve yoldan çıkabilir.
Arızanın bir servis tarafından
giderilmesini sağlayın.
El freni
Manuel park freni (el freni)9 Uyarı
Park frenini daima açma
düğmesine basmadan sıkıca
çekin. Yokuş aşağı veya yokuş yukarı durumlarda park (el) frenini mümkün olduğunca sıkı çekin.
Park frenini çözmek için, kolu
hafifçe yukarıya kaldırın, açma
düğmesine basın, kolu tamamen aşağıya indirin.

160Araç bakımıNo.Akım devresi1Motor kontrol modülü2Lambda sensörü3Yakıt enjeksiyonu/Ateşleme
sistemi4Yakıt enjeksiyonu/Ateşleme
sistemi5–6Ayna ısıtıcısı7Fan kumandası/Motor kontrol
modülü/Şanzıman kontrol
modülü8Lambda sensörü/Motor
soğutma9Arka cam sensörü10Araç aküsü sensörü11Kaput açma12Sürüşe duyarlı ön farlar/
Otomatik far açma fonksiyonu13ABSNo.Akım devresi14–15Motor kontrol modülü16Marş motoru17Şanzıman kontrol modülü18Isıtmalı arka cam19Elektrik kumandalı cam, ön20Elektrik kumandalı cam, arka21Arka elektrik merkezi22Sol uzun huzmeli far (Halojen)23Far yıkama sistemi24Sağ kısa huzmeli far (Xenon)25Sol kısa huzmeli far (Xenon)26Ön sis farları27–28–29Elektrikli el freni30ABS
