Araç bakımı143Genel BilgilerAksesuarlar ve araçta yapılan değişiklikler
Orijinal parça ve aksesuarları ve
özellikle kendi aracınızın tipi için
piyasaya sürülmüş olan yedek
parçaları kullanmanızı öneririz.
Yapılan devamlı piyasa kontrollerine
rağmen, bu özellikleri başka ürünler
için, bu ürünler ilgili makamların
onayını almış veya bir başka şekilde
garanti edilmiş olsalar dahi, biz takdir
ve garanti edemeyiz.
Standart araç özelliklerinde yapılan
herhangi bir tadilat, dönüştürme ve
başka değişiklikler (bir sınırlama
olmaksızın yazılım, tadilatları,
elektronik kontrol modüllerinde
yapılan tadilatlar dahil olmak üzere)
Opel tarafından verilen garantiyi
geçersiz bırakabilir. Bu gibi
değişiklikler ayrıca sürücü yardım
sistemlerini, aracın yakıt tüketimini,
CO 2 emisyonlarını ve diğer
emisyonlarını etkileyebilir ve aracın
kullanım iznine artık uygun
olmamasına yol açarak araç
ruhsatınızın geçerliliğini etkileyebilir.Dikkat
Aracı trenle veya bir kurtarma aracı ile taşırken çamurluklar
hasar görebilir.
Aracın depolanması
Aracın uzun süre kullanılmaması
halinde alınacak önlemler
Eğer araç birkaç ay
çalıştırılmayacaksa:
● Aracı yıkayın ve pasta cila uygulayın.
● Motor bölümü ve alt gövdedeki koruyucu kaplamayı kontrol edin
ve gerekirse onarılmasını
sağlayın.
● Kapak ve kapıların plastik contalarını temizleyin ve
koruyucu sürün.
● Yakıt deposunu tamamen doldurun.
● Motor yağını değiştirin.
● Cam yıkama sistemi ve far yıkama sistemi sıvısını boşaltın.
●Soğutma sıvısı seviyesini kontrol
edin.
● Lastik basıncını azami yük için belirtilen değerlere göre
ayarlayın.
● Aracı kuru ve iyi havalanan bir mekana park edin. 1. vites veya
geri vitesi seçin, otomatik
şanzımanda vites kolunu P
konumuna alın. Takoz veya buna
benzer bir şey ile aracın hareket
etmemesini sağlayın.
● El frenini çekmeyin.
● Motor kaputunu açın, tüm kapıları kapatın ve aracı kilitleyin.
● Akünün eksi kutup bağlantısını sökerek araç şebekesinden
ayırın. Tüm sistemlerin
fonksiyonlarının kapalı
olduğundan emin olun.
Aracın tekrar kullanıma alınması Aracı tekrar çalıştırmadan önce
aşağıda belirtilen işlemleri yapın:
● Akünün eksi kutup bağlantısını araç şebekesine tekrar bağlayın.
Elektrikli camların elektronik
ünitesini etkinleştirin.

160Araç bakımıNo.Akım devresi1Motor kontrol modülü2Lambda sensörü3Yakıt enjeksiyonu/Ateşleme
sistemi4Yakıt enjeksiyonu/Ateşleme
sistemi5–6Ayna ısıtıcısı7Fan kumandası/Motor kontrol
modülü/Şanzıman kontrol
modülü8Lambda sensörü/Motor
soğutma9Arka cam sensörü10Araç aküsü sensörü11Kaput açma12Sürüşe duyarlı ön farlar/
Otomatik far açma fonksiyonu13ABSNo.Akım devresi14–15Motor kontrol modülü16Marş motoru17Şanzıman kontrol modülü18Isıtmalı arka cam19Elektrik kumandalı cam, ön20Elektrik kumandalı cam, arka21Arka elektrik merkezi22Sol uzun huzmeli far (Halojen)23Far yıkama sistemi24Sağ kısa huzmeli far (Xenon)25Sol kısa huzmeli far (Xenon)26Ön sis farları27–28–29Elektrikli el freni30ABS

Araç bakımı161No.Akım devresi31–32Hava yastığı33Sürüşe duyarlı ön farlar/
Otomatik far açma fonksiyonu34Egzoz gazı devridaimi35Yan ayna/Yağmur sensörü36Klima Sistemi37Kanister sübabı selenoidi38Vakum pompası39Merkezi kontrol modülü40Cam yıkama sistemi41Sağ uzun huzmeli far (Halojen)42Radyatör fanı43Ön cam silecekleri44Ön cam silecekleri45Radyatör fanı46–47KornaNo.Akım devresi48Radyatör fanı49Yakıt pompası50Far seviye ayarı,/Sürüşe duyarlı ön farlar51Hava klapesi52–53Şanzıman kontrol modülü/
Motor kontrol modülü54Vakum pompası/Gösterge
paneli grubu/Isıtma havalandır‐
ması/Klima sistemi
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigorta
kutusu
Sigorta kutusu gösterge panelindeki
eşya saklama gözünün arka
kısmında bulunur.
Eşya saklama gözünü açın ve kilidi
açmak için sola bastırın. Eşya
saklama gözünü aşağı yatırın ve
çıkarın.

168Araç bakımıElektronik cihazların çalıştırılması
veya benzer dalga frekanslarını
kullanan tesislere yakın olunması
lastik basıncı kontrol sistemini
bozabilir.
Her zaman lastik değiştirildiğinde,
lastik hava basıncı denetleme
sisteminin sensörleri sökülerek
bakımları yapılmalıdır. Vidalı sensör
için: supab iğnesini ve sızdırmazlık halkasını değiştirin. Klipsli sensör
için: komple supab gövdesini
değiştirin.
Aracın yüklenme durumu
Lastik hava basıncını lastik bilgi
etiketindeki yük durumuna veya lastik
hava basıncı çizelgesine göre
ayarlayın 3 192 ve Sürücü Bilgi
Sistemindeki Lastik yükü
menüsündeki uygun ayarı seçin,
3 75. Bu ayar, lastik basıncı
uyarılarında referans alınır.
Lastik Yükü menüsü sadece araç
sabitken ve park freni uygulanmışken
görünür. Otomatik şanzımanlı
araçlarda vites kolu P konumunda
olmalıdır.
Seçin:
● Hafif 3 kişiye kadar konfor
basıncı için.
● Eko 3 kişiye kadar Eco basıncı
için.
● Tam yük için Maks.
Lastik basınç sensörü eşleştirme
işlemi
Her lastik basınç sensörü özgün bir
tanımlama koduna sahiptir. Lastik
basınç sensörlerinden biri veya daha
fazlasının değiştirilmesi durumunda ve tekerleklerin dönmesi veya komple
lastik setinin değiştirilmesinin
ardından tanımlama kodu ile yeni
tekerlek konumu birbiriyle
eşleştirilmelidir. Lastik basınç
sensörü eşleştirme işlemi, stepneyi
lastik basınç sensörü bulunan bir
normal tekerlekle değiştirdikten sonra yapılmalıdır.
Arıza lambası w ve uyarı mesajı veya
kodu bir sonraki kontak açtıktan
sonra sönmelidir. Sensörler bir
yeniden öğrenme aleti ile tekerlek
konumlarına eşleştirilir. Burada
uyulması gereken sıra şudur: sol ön
tekerlek, sağ ön tekerlek, sağ arka
tekerlek, sol arka tekerlek. Sensör
eşleştirilene kadar, geçerli aktif
konumdaki dönüş sinyal lambası
yanar.
Servis için bir servise danışın. İlk
tekerlek konumunu eşleştirmek için
iki dakika, dört tekerlek konumunun tümünü eşleştirmek için toplam beş
dakika süre vardır. Daha uzun
sürüyorsa eşleştirme işlemi durur ve
yeniden başlatılmalıdır.
Lastik basınç sensörü eşleştirme
işlemi şöyle gerçekleştirilir:
1. Park frenini (el freni) çekin.
2. Kontağı açın.

Araç bakımı1693. Otomatik şanzımanlı araçlarda:vites kolunu P konumuna getirin.
Manuel şanzımanlı araçlar: boşu seçin.
4. Dönüş sinyali kolundaki MENU
düğmesini kullanarak Sürücü Bilgi Sisteminde Araç Bilgileri Menüsü
öğesini seçin.
5. Lastik hava basıncı menüsüne geçmek için ayar tekerini çevirin.
6. Sensör eşleştirme işlemine başlamak için SET/CLR öğesine
basın. Ekranda işlemin kabul
edilmesini isteyen bir mesaj
görüntülenmelidir.
Seçileni onaylamak için
SET/CLR öğesine tekrar basın.
Alıcının yeniden öğrenme
modunda olduğunu belirtmek için
klakson iki kez çalar.
7. Sol taraftaki ön tekerlekle başlayın.
8. Yeniden öğrenme aletini lastik yanağına karşı, supap sapının
yanına yerleştirin. Ardından lastik
hava basıncı sensörünü
etkinleştirmek için düğmeyebasın. Bir klakson sesi, sensör
tanımlama kodunun bu tekerlek
konumuna eşleştiğini onaylar.
9. Sağ ön tekerleğe geçin ve 8. adımdaki prosedürü tekrar
edin.
10. Sağ arka tekerleğe geçin ve 8. adımdaki prosedürü tekrar
edin.
11. Sol arka tekerleğe geçin ve Adım 8'deki prosedürü tekrar
edin. Klakson iki defa çalarak
sensör tanımlama kodunun sol
arka tekerleğe eşleştiğini ve lastik hava basınç sensörü eşleştirme
işleminin artık aktif olmadığını
gösterir.
12. Kontağı kapatın.
13. Tüm dört lastiği de lastik hava basıncı etiketinde önerilen basınçseviyesine kadar şişirin.
14. Lastik yükleme durumunun seçilen basınca 3 75
ayarlandığından emin olun.Diş derinliği
Profil derinliğini düzenli olarak kontrol
edin.
Lastikler, profil derinlikleri 2-3 mm
olduğu zaman, emniyet açısından
yenilenmelidir. (Kış lastiklerinde bu
derinlik 4 mm’dir.)
Bir güvenlik gereği olarak, bir aks
üzerindeki lastiklerin diş
derinliklerinin farkı 2 mm'den fazla
olmamalıdır.
Kanunen müsaade edilen asgari
profil derinliğine (1,6 mm), lastik
aşınma göstergelerine (TWI) kadar
aşındığı zaman erişilmiş olur.

176Araç bakımı●Araç aküsünü asla açık alev veya
kıvılcıma yaklaştırmayın.
● Boşalmış bir araç aküsü 0 °C sıcaklıklarda dahi donmuş
olabilir. Donmuş bir araç aküsüne marş ara kablosu bağlamadan
önce, mutlaka çözülmesini
sağlayın.
● Araç aküsü ile ilgili çalışmalarda koruyucu gözlük ve koruyucu
elbise kullanın.
● Aynı voltaja sahip (12 Volt) bir yardımcı araç aküsü kullanın.
Yardımcı akünün kapasitesi (Ah)
şarj edilmekte olan araç
aküsünün kapasitesinden önemli
ölçüde düşük olmamalıdır.
● Kablo uçları izolasyonlu ve kablo
kesiti en az 16 mm 2
olan marş ara
kablosu kullanın.
● Boşalmış olan araç aküsünü araçtan ayırmayın.
● Gereksiz elektrik tüketicilerini kapatın.
● Takviye çalışması yaptığınız süre içinde araç aküsünün
üzerine eğilmeyin.● Kablo kutup başlarından birisi diğer kablonun kutup başına
değmemelidir.
● Araçlar çalıştırma yardımı esnasında birbirine
değmemelidir.
● Park (el) frenini çekin. Şanzımanı
rölantiye alın, otomatik
şanzımanda P konumuna alın.
● Her iki araç aküsünün artı kutup koruyucu başlıklarını açın.Kablo bağlantı sırası:
1. Kırmızı kabloyu yardımcı araç aküsünün artı kutbuna bağlayın.
2. Kırmızı kablonun diğer ucunu, boşalmış olan araç aküsünün artı
kutbuna bağlayın.
3. Siyah kablonun bir ucunu yardımcı araç aküsünün eksi
kutbuna bağlayın.
4. Siyah kablonun diğer ucunu aracın bir şase noktasına –
örneğin motor bloğuna veya
motor bağlantısındaki vida
bağlantısına bağlayın. Bağlantıyı
boşalan araç aküsünden mümkün
olduğunca uzak bir yerde en az
60 cm gerçekleştirin.
Kabloları motor bölmesinde dönen
parçalara temas etmeyecek şekilde
yerleştirin.
Motorun çalıştırılması: 1. Takviye sağlayan aracın motorunu çalıştırın.
2. Beş dakika sonra diğer aracın motorunu çalıştırın. Aküsü
boşalmış olan araca

178Araç bakımıDikkat
Aracınızın kalkışını yavaşça
yapın. Hızlı ve ani kalkış
yapmayın. Müsaade edilmeyen
yüksek çekme kuvvetleri araca
hasar verebilir.
Kontak kapalı iken frenleme ve
direksiyon çevirmek için daha fazla
kuvvet uygulamak gerekir.
Hava sirkülasyon sistemini açın ve
çekici aracın egzoz gazları aracın
içine girmemesi için camları kapatın.
Otomatik şanzımanlı araçlar: Araç ön kısımdan çekilmelidir, saatte
80m km'den daha hızlı
sürülmemelidir ve 100 km'den daha uzak mesafeye çekilmemelidir.
Şanzıman arızalıysa, yüksek hızda
veya aracın daha da uzağa çekilmesi
durumunda aracı ön aksından
kaldırın.
Bir servise başvurun.
Çekme işleminin ardından çekme
halkasını çıkarın.
Kapağı üste takın ve yerine tam
oturmasını sağlayın.
Başka bir aracın çekilmesi
Boya hasarını önlemek için düz ağızlı bir tornavidanın ucuna bir bez sarın.
Tornavidayı kapağın alt bükümündeki
deliğe sokun. Tornavidayı aşağı
doğru hareket ettirerek kapağı
dikkatlice çıkarın.
Çekme halkası araç takımları ile
birlikte muhafaza edilir 3 164.
Çekme halkasını vidalayın ve
dayanak noktasına kadar sıkıp yatay
konuma getirin.
Aracın arka alt tarafındaki sabit
halkanın çekme halkası olarak
kullanılmasına kesinlikle müsaade
edilmez.
Çekme halatını - daha iyisi bir çekme
çubuğunu - halkaya bağlayın.
Çekme halkası sadece araç çekmek
için kullanılmalıdır, araç kurtarma
çalışmalarında kullanılmamalıdır.

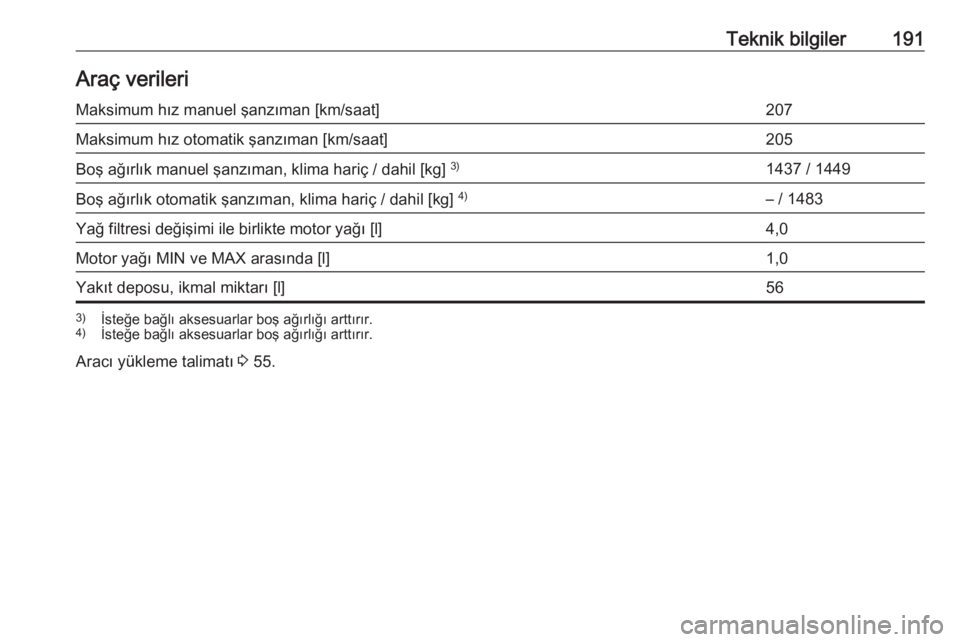

Teknik bilgiler191Araç verileriMaksimum hız manuel şanzıman [km/saat]207Maksimum hız otomatik şanzıman [km/saat]205Boş ağırlık manuel şanzıman, klima hariç / dahil [kg] 3)1437 / 1449Boş ağırlık otomatik şanzıman, klima hariç / dahil [kg] 4)– / 1483Yağ filtresi değişimi ile birlikte motor yağı [l]4,0Motor yağı MIN ve MAX arasında [l]1,0Yakıt deposu, ikmal miktarı [l]563)
İsteğe bağlı aksesuarlar boş ağırlığı arttırır.
4) İsteğe bağlı aksesuarlar boş ağırlığı arttırır.
Aracı yükleme talimatı 3 55.
