2019 MITSUBISHI ECLIPSE CROSS Блок управления

Двери
Запирание и отпирание дверей3-17
3
Чтобы открыть дверь, потяните на себя ручку,
находящуюся на внутренней стороне двери.Установите внутреннюю кнопку запирания
двери (1) в положение «Запереть» и закройте
дверь (2).
ПРИМЕЧАНИЕ
С помощью ключа можно запереть и отпе-
реть только дверь водителя.
Для запирания и отпирания всех дверей,
включая дверь багажного отделения,
используйте выключатель центрального
замка, систему дистанционного управле-
ния замками дверей или систему дистан-
ционного управления автомобилем.
См. разделы «Центральный замок»,
стр. 3-18, «Система дистанционного
управления замками дверей», стр. 3-4,
а также «
Эксплуатация автомобиля
с использованием электронного ключа»,
стр. 3-11.
Если автомобиль оборудован системой
дистанционного управления автомоби-
лем, дверь водителя можно запереть или
отпереть вспомогательным ключом.
См. раздел «Вспомогательный ключ»
на стр. 3-16.
Запирание и отпирание двери
изнутри автомобиля
1:запереть
2:отпереть
ПРИМЕЧАНИЕ
Дверь водителя можно открыть, потянув
на себя внутреннюю ручку двери,
не пользуясь внутренней кнопкой блоки-
ровки дверного замка.
Если автомобиль оборудован системой
Dead Lock и система активирована, пере-
вод кнопки запирания в положение
«Отпереть» не приведет к отпиранию
двери.
(См. раздел «Система Dead Lock»,
стр. 3-19).
Запирание дверей без ключа
Дверь переднего пассажира, задняя
дверь
ПРИМЕЧАНИЕ
Если дверь водителя открыта, ее замок
нельзя запереть с помощью этой кнопки.

Система Dead Lock*
Запирание и отпирание дверей3-19
3
E00305101238
Система Dead Lock помогает предотвратить
кражу. Если все двери и дверь багажного отде-
ления заперты с помощью системы дистанцион-
ного управления замками дверей или функции
дистанционного управления автомобилем,
система Dead Lock не позволяет отпереть двери
изнутри при помощи кнопок блокировки.
E003052013431.Поверните ключ в замке зажигания в поло-
жение LOCK и извлеките его (для автомоби-
лей с системой дистанционного управления
замками дверей) или включите режим
работы OFF (для автомобилей с системой
дистанционного управления автомобилем).
2.Выйдите из автомобиля. Закройте все двери,
включая дверь багажного отделения.
3.Заприте все двери, нажав кнопку LOCK (А)
на электронном
ключе, кнопку запира-
ния/отпирания (С) на ручке двери водителя
или переднего пассажира либо кнопку
LOCK (D) на двери багажного отделения.
Указатели поворота мигнут один раз.
4.Снова нажмите кнопку LOCK и удержи-
вайте ее нажатой в течение 2 секунд.
Указатели поворота мигнут три раза, пока-
зывая, что система Dead Lock активирована.
Система Dead Lock*
A:кнопка LOCK (ЗАПИРАНИЕ)
B:кнопка UNLOCK (ОТПИРАНИЕ)
Автомобили с системой
дистанционного управ-
ления замками дверейАвтомобили с системой
дистанционного управ-
ления автомобилемC:кнопки запирания/отпирания на ручках
дверей водителя и переднего пассажира*
D:кнопка LOCK на двери багажного
отделения*
E:кнопка OPEN на двери багажного
отделения
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается активировать систему Dead
Lock, ко гд а кто-либо находится в автомо-
биле. При активированной системе Dead
Lock отпереть двери при помощи вну-
тренних кнопок невозможно. Если
система Dead Lock была по ошибке акти-
вирована, отоприте двери, нажав кнопку
UNLOCK на ключе или с помощью функ-
ции дистанционного управления автомо-
билем.
Включение системы

Блокировка отпирания замков задних дверей из салона

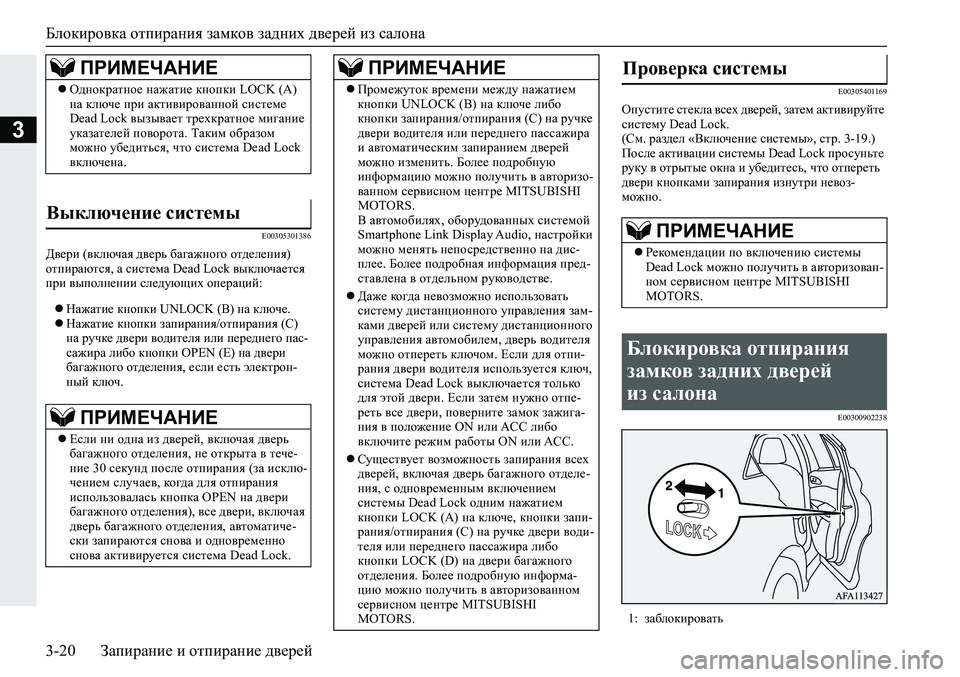

3-20Запирание и отпирание дверей
3
E00305301386
Двери (включая дверь багажного отделения)
отпираются, а система Dead Lock выключается
при выполнении следующих операций:
Нажатие кнопки UNLOCK (B) на ключе.
Нажатие кнопки запирания/отпирания (C)
на ручке двери водителя или переднего пас-
сажира либо кнопки OPEN (E) на двери
багажного отделения, если есть электрон-
ный ключ.
E00305401169
Опустите стекла всех дверей, затем активируйте
систему Dead Lock.
(См. раздел «Включение системы», стр. 3-19.)
После активации системы Dead Lock просуньте
руку в отрытые окна и убедитесь, что отпереть
двери кнопками запирания изнутри невоз-
можно.
E00300902238
ПРИМЕЧАНИЕ
Однократное нажатие кнопки LOCK (А)
на ключе при активированной системе
Dead Lock вызывает трехкратное мигание
указателей поворота. Таким образом
можно убедиться, что система Dead Lock
включена.
Выключение системы
ПРИМЕЧАНИЕ
Если ни одна из дверей, включая дверь
багажного отделения, не открыта в тече-
ние 30 секунд после отпирания (за исклю-
чением случаев, ко гд а для отпирания
использовалась кнопка OPEN на двери
багажного отделения), все двери, включая
дверь багажного отделения, автоматиче-
ски запираются снова и одновременно
снова активируется система Dead Lock.
Промежуток времени между нажатием
кнопки UNLOCK (B) на ключе либо
кнопки запирания/отпирания (C) на ручке
двери водителя или переднего пассажира
и автоматическим запиранием дверей
можно изменить. Более подробную
информацию можно получить в авторизо-
ванном сервисном центре MITSUBISHI
MOTORS.
В автомобилях, оборудованных системой
Smartphone Link Display Audio, настройки
можно менять непосредственно на дис-
плее. Более подробная информация пред-
ставлена
в отдельном руководстве.
Даже ко гд а невозможно использовать
систему дистанционного управления зам-
ками дверей или систему дистанционного
управления автомобилем, дверь водителя
можно отпереть ключом. Если для отпи-
рания двери водителя используется ключ,
система Dead Lock выключается только
для этой двери. Если затем нужно отпе-
реть все двери, поверните замок зажига-
ния в положение
ON или ACC либо
включите режим работы ON или ACC.
Существует возможность запирания всех
дверей, включая дверь багажного отделе-
ния, с одновременным включением
системы Dead Lock одним нажатием
кнопки LOCK (А) на ключе, кнопки запи-
рания/отпирания (C) на ручке двери води-
теля или переднего пассажира либо
кнопки LOCK (D) на двери багажного
отделения. Более подробную информа-
цию можно получить
в авторизованном
сервисном центре MITSUBISHI
MOTORS.
ПРИМЕЧАНИЕПроверка системы
ПРИМЕЧАНИЕ
Рекомендации по включению системы
Dead Lock можно получить в авторизован-
ном сервисном центре MITSUBISHI
MOTORS.
Блокировка отпирания
замков задних дверей
из салона
1:заблокировать

Электростеклоподъемники
3-30Запирание и отпирание дверей
3
2.Сигнализация включается примерно на
30 секунд.
Мигают указатели поворота и подается пре-
рывистый звуковой сигнал (сигнал сирены
для автомобилей, оснащенных датчиком
салона).
3.Сигнализация снова включится при повтор-
ном обнаружении противоправных дей-
ствий, даже если сигнал тревоги уже
выключился.
E00302001887
Сигнал тревоги при срабатывании охранной
сигнализации можно отключить следующими
способами:
Нажав кнопку LOCK или UNLOCK на ключе.
(После нажатия кнопки LOCK все двери
будут заперты, если они закрыты, после
чего снова начнется этап постановки
системы на охрану.)
Повернув ключ в замке зажигания в положе-
ние ON (для автомобилей с системой дис-
танционного управления замками дверей).
Включив режим работы ON (для автомоби-
лей с системой дистанционного управления
автомобилем).
Заперев и
отперев двери, включая дверь
багажного отделения, с помощью функции
дистанционного управления автомобилем,
имея электронный ключ при себе (для авто-
мобилей, оборудованных системой дистан-
ционного управления автомобилем).
E00302201775
Электрический привод стеклоподъемников дей-
ствует, только ко гд а включено зажигание или
включен режим работы ON.
E00302303578
Электрический стеклоподъемник каждой двери
включается при нажатии соответствующего
включателя. Время, на которое включается сигнал тре-
воги внутреннего зуммера, можно изме-
нить. Более подробную информацию
можно получить в авторизованном сер-
висном центре MITSUBISHI MOTORS.
Отключение сигнала тревоги
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
Если при включении наружного сигнала
тревоги закрыть дверь или дверь багаж-
ного отделения, это не отключит сигнал
тревоги (кроме автомобилей с датчиком
салона).
Если при повороте ключа зажигания
в положение ON или включении режима
работы ON 4 раза раздается звуковой сиг-
нал зуммера, это указывает на то, что
во время стоянки автомобиля включался

сигнал тревоги.
Проверьте, ничего ли не украдено
из салона автомобиля.
Память включения сигнала тревоги
не стирается даже при отключении акку-
муляторной батареи.
Электростеклоподъемники
Включатели привода
электростеклоподъемников
1:стеклоподъемник двери водителя
2:стеклоподъемник двери переднего
пассажира
3:стеклоподъемник левой задней двери
4:стеклоподъемник правой задней двери
5:включатель блокировки
стеклоподъемников
Клавиши со стороны водителя

Система дополнительных средств пассивной безопасности (SRS): подушки безопасности
4-28Сиденья и ремни безопасности
4
Подушки безопасности работают, только ко гд а
ключ зажигания находится в одном из указан-
ных ниже положений или ко гд а включен указан-
ный ниже режим работы.
Автомобили с системой дистанционного
управления замками дверей
Ключ зажигания находится в положении ON
или START.
Автомобили оборудованные системой
бесключевого доступа
Включен режим работы ON.

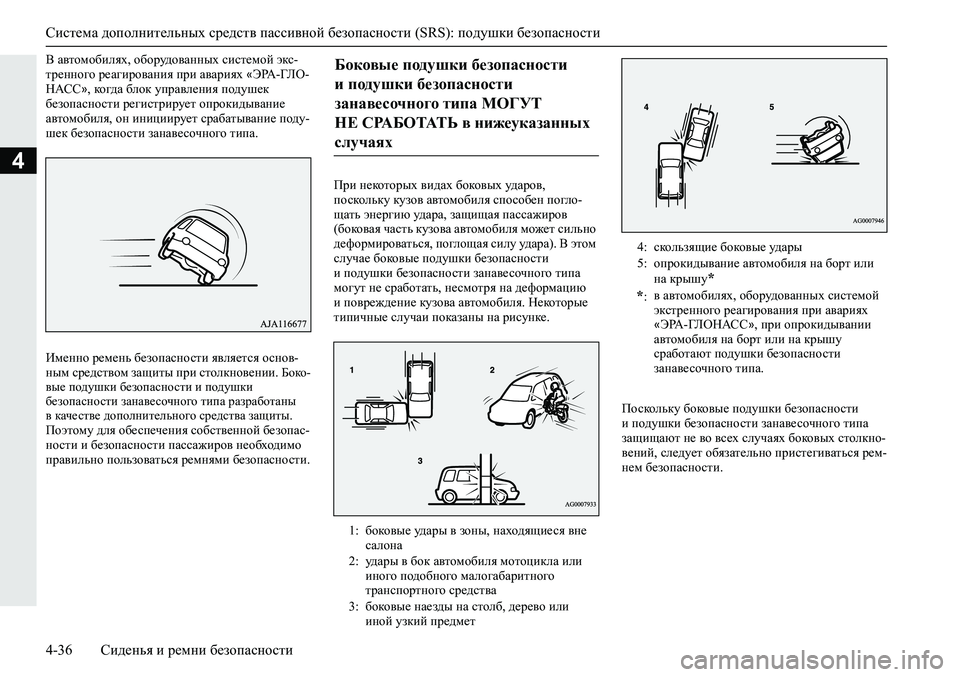

В автомобилях, оборудованных системой экс-
тренного реагирования при
авариях «ЭРА-ГЛ О-
НАСС», ко гд а блок управления подушек
безопасности регистрирует опрокидывание
автомобиля, он инициирует срабатывание поду-
шек безопасности занавесочного типа.
При наполнении подушек безопасности разда-
ется резкий громкий звук, выделяется немного
дыма и пыли, однако это безвредно и не приво-
дит к возгоранию автомобиля. Люди, страдаю-щие заболеваниями органов дыхания,
могут
ощутить временное раздражение от химических
веществ, использующихся для наполнения
подушек; после того как из подушек будет
выпущен газ, откройте окно, если это безо-
пасно.
После срабатывания подушки безопасности
очень быстро сдуваются, поэтому опасность
ограничения обзора невелика.
6:
модули боковых подушек безопасности
*
7:модули подушек безопасности
занавесочного типа*
ПРЕДОСТЕРЕЖЕНИЕ
Подушки безопасности раскрываются
чрезвычайно быстро. В некоторых
случаях соприкосновение
с раскрывающейся подушкой может
привести к ссадинам, небольшим
порезам, синякам и т. п.
ПРЕДУПРЕЖДЕНИЕ
ОЧЕНЬ ВАЖНО ЗАНИМАТЬ
ПРАВИЛЬНОЕ ПОЛОЖЕНИЕ
НА СИДЕНЬЕ.
Водитель и передний пассажир,
находящиеся в момент раскрытия
подушек безопасности очень близко
к рулевому колесу и передней панели,
могут погибнуть или получить
тяжелые травмы.
Подушки безопасности раскрываются
очень быстро и с большой силой.
Если водитель или передний пассажир
сидят в неправильной позе или
неправильно пристегнуты ремнями
безопасности, подушки безопасности
могут не только не защитить их, но
и нанести тяжелую или смертельную
травму при срабатывании.
Не следует сидеть на краю сиденья,
приближать колени слишком близко
к панели приборов и приближать
голову или грудь к рулевому колесу
либо панели приборов. Не следует
класть ноги на панель приборов.

Система дополнительных средств пассивной безопасности (SRS): подушки безопасности
4-36Сиденья и ремни безопасности
4
В автомобилях, оборудованных системой экс-
тренного реагирования при авариях «ЭРА-ГЛ О-
НАСС», ко гд а блок управления подушек
безопасности регистрирует опрокидывание
автомобиля, он инициирует срабатывание поду-
шек безопасности занавесочного типа.
Именно ремень безопасности является основ-
ным средством защиты при столкновении.
Боко-
вые подушки безопасности и подушки
безопасности занавесочного типа разработаны
в качестве дополнительного средства защиты.
Поэтому для обеспечения собственной безопас-
ности и безопасности пассажиров необходимо
правильно пользоваться ремнями безопасности.При некоторых видах боковых ударов,
поскольку кузов автомобиля способен погло-
щать энергию удара, защищая пассажиров
(боковая часть кузова автомобиля может сильно
деформироваться, поглощая силу удара). В этом
случае боковые подушки безопасности
и подушки безопасности занавесочного типа
могут не сработать, несмотря на деформацию
и повреждение кузова автомобиля. Некоторые
типичные случаи показаны на рисунке.
Поскольку боковые подушки безопасности
и подушки безопасности занавесочного типа
защищают не во всех случаях боковых столкно-
вений, следует обязательно пристегиваться рем-
нем безопасности.
Боковые подушки безопасности
и подушки безопасности
занавесочного типа МОГУТ
НЕ СРАБОТАТЬ в нижеуказанных
случаях
1:боковые удары в зоны, находящиеся вне
салона
2:удары в бок автомобиля мотоцикла или
иного подобного малогабаритного
транспортного средства
3:боковые наезды на столб, дерево или
иной узкий предмет
4:скользящие боковые удары
5:опрокидывание автомобиля на борт или
на крышу
*
*
:в автомобилях, оборудованных системой
экстренного реагирования при авариях
«ЭРА-ГЛОНАСС», при опрокидывании
автомобиля на борт или на крышу
сработают подушки безопасности
занавесочного типа.

Контрольные лампы, лампы, предупреждающие о неисправностях, список сообщений информационного окна
Органы управления и контрольно-измерительные приборы5-23
5
10:контрольная лампа электроусилителя
рулевого управления (EPS)  стр. 6-58
11:контрольная лампа системы
предупреждения о наличии препятствий
в «мертвых» зонах (BSW)
*  стр. 6-98
12:
сообщения информационного окна

стр. 5-24
13:контрольная лампа стояночного тормоза
с электроприводом (желтая)
* 
стр. 5-48
14:контрольная лампа динамической
системы курсовой устойчивости (ASC)
 стр. 6-61
15:контрольная лампа отключения
динамической системы курсовой
устойчивости (ASC)
 стр. 6-61
16:контрольная лампа антиблокировочной
системы тормозов (ABS)
 стр. 6-53
17:контрольная лампа системы
дополнительных средств пассивной
безопасности (SRS)
 стр. 4-39
18:контрольная лампа диагностики
двигателя
 стр. 5-48
19:контрольная лампа ремней безопасности
 стр. 4-11
20:контрольная лампа системы контроля
давления в шинах
*  стр. 6-109
21:контрольная лампа системы
автоматического включения стояночного
тормоза
*  стр. 6-49
22:контрольная лампа тормозной системы
(красная)
 стр. 5-47

Контрольные лампы, лампы, предупреждающие о неисправностях, список сообщений информационного окна
5-26Органы управления и контрольно-измерительные приборы
5
Кнопка запуска и остановки двигателя
нажимается однократно.Кнопка запуска и остановки двигателя была
нажата, но электронный ключ не обнаружен.Приложите электронный ключ к кнопке
запуска и остановки двигателя.
См. раздел «Если электронный ключ
неисправен», стр. 6-27.
Кнопка запуска и остановки двигателя
нажимается не менее двух раз подряд.
Заблокировано рулевое колесо.
В этом случае нажмите кнопку запуска
и остановки двигателя, поворачивая рулевое
колесо.
См. раздел «Блокировка рулевого кол е с а»,
стр. 6-21.
Двигатель выключен, и рычаг селектора
находится не в положении P (стоянка).Переведите рычаг селектора в положение
Р (стоянка), чтобы включить режим работы
OFF.
Дверь водителя открыта
при разблокированном рулевом кол е с е.См. раздел «
Блокировка рулевого кол е с а»,
стр. 6-21.
ЭкранПричинаРекомендуемый способ устранения
