2019 MAZDA MODEL 3 HATCHBACK display

Multiinformasjonsdisplay (i-ACTIVSENSE-display)
1. innstilt bilhastighet
Aktivt kjøredisplay
1. innstilt bilhastighet
Fartssperrebryter
1. AVBRYT-bryter
2. RES-bryter
3. LIM-bryter
Display for Intelligent Speed Assistance (ISA)
Innstillingsstatus for ISA vises i det aktive kjøredisplayet eller displayet i
instrumentpanelet.
4-80
i-ACTIVSENSE

StatusIndikator på
multiinforma-sjonsdisplay/ak-tivt kjøredisplay Forklaring
Standbydisplay
Vises når fartssperrebryteren brukes og systemet slås på.
Slås av når systemet slås av.
Innstillings-
displayVises når bryteren SET- eller SET+ brukes og systemet
stilles inn.
Avbrudds-
display
Vises når en av følgende handlinger utføres, og systemet
deaktiveres midlertidig.
 Bryteren CANCEL (avbryt) brukes Gasspedalen trykkes hardt inn En dør åpnes Sikkerhetsbeltet på førersiden er ikke festet
Advarseldisplay
Hvis bilen overskrider den innstilte hastigheten med
omtrent 5 km/t eller mer, blinker ISA-displayet.
Displayet blinker inntil bilhastigheten reduseres til den
angitte hastigheten eller lavere.
Det høres en varsellyd samtidig som advarseldisplayet vises.
Aktivering/deaktivering

 Aktivere
Trykk på LIM-bryteren for å aktivere
systemet. ISA-skjermbildet vises, og
ISA-standbyindikatoren lyser hvitt.

 Deaktivering
Trykk på LIM-bryteren igjen for å
deaktivere systemet. ISA-skjermbildet
vises ikke lenger og ISA-indikatoren
vises ikke.
Stille inn systemet
ADVARSEL
Bekreft alltid at omgivelsene gjør det trygt
når du stiller inn ISA.

 Slik stiller du inn fartsgrensen
med SET-bryteren
1.
Trykk på LIM-bryteren for å slå på
systemet.
2. Trykk RES-bryteren opp (SET+)
eller ned (SET-) for å stille inn
hastigheten. Når den gjeldende
bilhastigheten er 30 km/t eller
høyere, stilles hastigheten inn på
den gjeldende bilhastigheten. Når
den gjeldende bilhastigheten er
under 30 km/t, stilles hastigheten
inn på 30 km/t.
4-81
Under kjøring
i-ACTIVSENSE
4

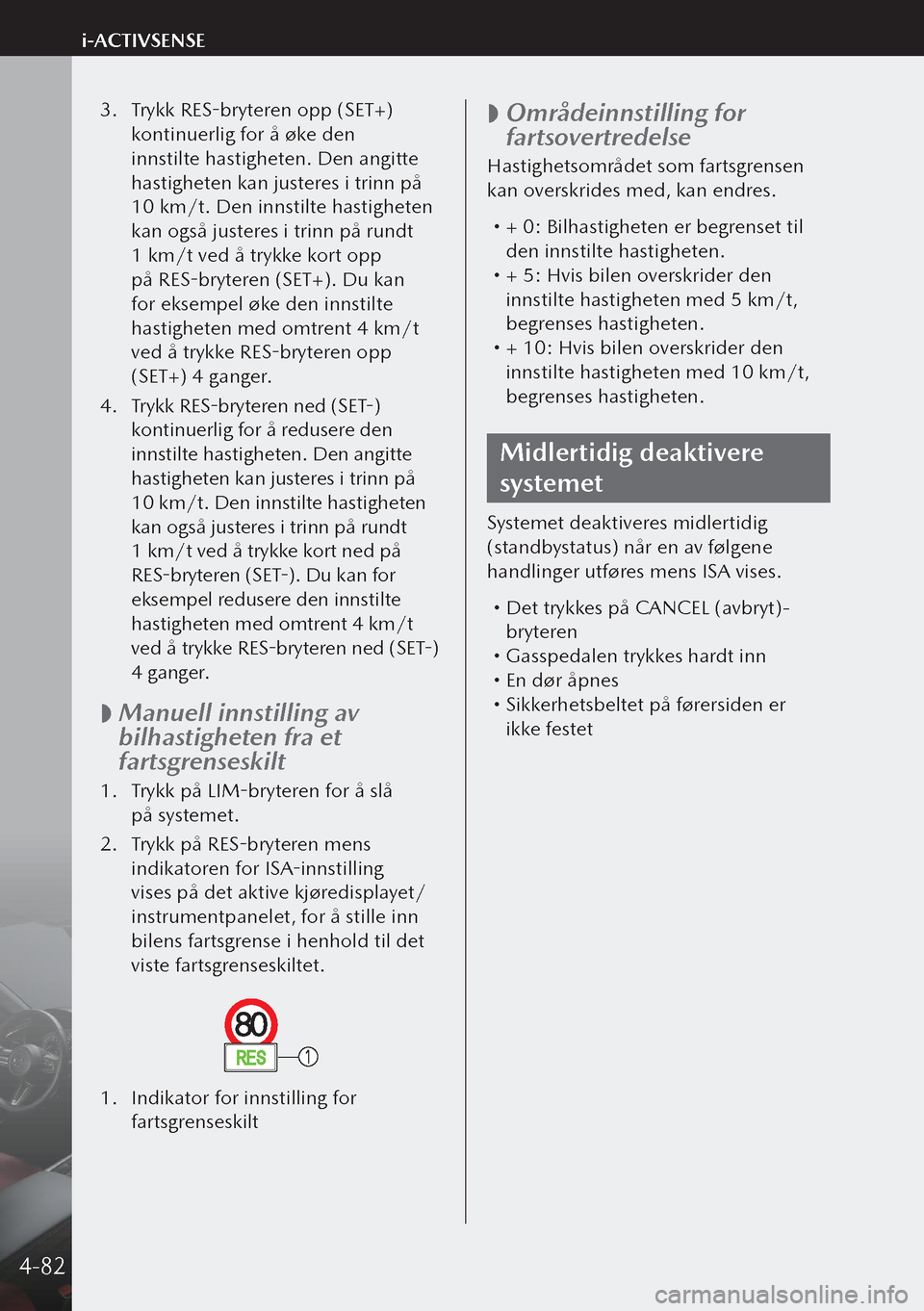

3. Trykk RES-bryteren opp (SET+)
kontinuerlig for å øke den
innstilte hastigheten. Den angitte
hastigheten kan justeres i trinn på
10 km/t. Den innstilte hastigheten
kan også justeres i trinn på rundt
1 km/t ved å trykke kort opp
på RES-bryteren (SET+). Du kan
for eksempel øke den innstilte
hastigheten med omtrent 4 km/t
ved å trykke RES-bryteren opp
(SET+) 4 ganger.
4. Trykk RES-bryteren ned (SET-)
kontinuerlig for å redusere den
innstilte hastigheten. Den angitte
hastigheten kan justeres i trinn på
10 km/t. Den innstilte hastigheten
kan også justeres i trinn på rundt
1 km/t ved å trykke kort ned på
RES-bryteren (SET-). Du kan for
eksempel redusere den innstilte
hastigheten med omtrent 4 km/t
ved å trykke RES-bryteren ned (SET-)
4 ganger.

 Manuell innstilling av
bilhastigheten fra et
fartsgrenseskilt
1.
Trykk på LIM-bryteren for å slå
på systemet.
2. Trykk på RES-bryteren mens
indikatoren for ISA-innstilling
vises på det aktive kjøredisplayet/
instrumentpanelet, for å stille inn
bilens fartsgrense i henhold til det
viste fartsgrenseskiltet.
1. Indikator for innstilling for
fartsgrenseskilt

 Områdeinnstilling for
fartsovertredelse
Hastighetsområdet som fartsgrensen
kan overskrides med, kan endres.

+ 0: Bilhastigheten er begrenset til
den innstilte hastigheten.
 + 5: Hvis bilen overskrider den
innstilte hastigheten med 5 km/t,
begrenses hastigheten.
 + 10: Hvis bilen overskrider den
innstilte hastigheten med 10 km/t,
begrenses hastigheten.
Midlertidig deaktivere
systemet
Systemet deaktiveres midlertidig
(standbystatus) når en av følgene
handlinger utføres mens ISA vises.
 Det trykkes på CANCEL (avbryt)-
bryteren
 Gasspedalen trykkes hardt inn En dør åpnes Sikkerhetsbeltet på førersiden er
ikke festet
4-82
i-ACTIVSENSE

Smart bremsestøtte
(SBS)*
Smart bremsestøtte (SBS)
SBS varsler føreren om en
mulig kollisjon ved bruk av
varselindikatorer i displayet og en
varsellyd hvis radarsensoren foran og
foroversensorkameraet (FSC) fastslår
at det er en mulighet for kollisjon med
et kjøretøy foran, en fotgjenger eller
en sykkel. Videre, hvis en kollisjon
er uunngåelig, koples automatisk
bremsekontroll inn for å redusere
skade ved en kollisjon. I tillegg griper
bremsene bestemt og raskt for å hjelpe
når føreren trykker inn bremsepedalen.
(Biler med førerovervåking (DM))
Når SBS bestemmer at føreren ikke
er oppmerksom på veien ved bruk
av førerovervåkingskameraet, og det
bestemmer at det er mulighet for en
kollisjon med en hindring, aktiverer SBS
kollisjonsvarselet tidligere enn normalt.
ADVARSEL
Du må ikke stole blindt på SBS.

 Driftsforhold
SBS fungerer når alle følgende
betingelser er oppfylt.

Tenningen står PÅ. SBS er på. i-ACTIVSENSE-varselindikatoren/-
varsellampen lyser ikke.
 (Gjenstanden er et forankjørende
kjøretøy)
Bilens hastighet er rundt 4 km/t
eller høyere.
 (Gjenstanden er en fotgjenger
eller sykkel)
Bilens hastighet er mellom 10 og
80 km/t.
 DSC er ikke i bruk.
Kollisjonsadvarsel
Når det er en mulighet for en
kollisjon med et kjøretøy foran, høres
kollisjonsvarsellyden kontinuerlig
og det vises en advarsel på
multiinformasjonsdisplayet og det
aktive kjøredisplayet.
Multiinformasjonsdisplay
1. Meldingen "BREMS!" vises
Aktivt kjøredisplay
1. Meldingen "BREMS!" vises
*Noen modeller.4-83
Under kjøring
i-ACTIVSENSE
4

Smart bremsestøtte
[bak] (SBS-R)*
Smart bremsestøtte
[bak] (SBS-R)
SBS-R er et system som er designet til
å redusere skade ved en kollisjon ved å
aktivere bremsekontrollen (SBS-brems)
når systemets sensorer registrerer en
hindring bak bilen mens du kjører i en
hastighet på 2 til 8 km/t, og systemet
bestemmer at en kollisjon ikke
kan unngås.
ADVARSEL
Du må ikke stole blindt på SBS-R-systemet.
Kollisjonsadvarsel
Hvis det er en mulighet for en
kollisjon, høres kollisjonsvarsellyden
kontinuerlig og det vises en advarsel
på det aktive kjøredisplayet og
multiinformasjonsdisplayet.Multiinformasjonsdisplay
1.
Meldingen "BREMS!" vises
Aktivt kjøredisplay
1. Meldingen "BREMS!" vises
*Noen modeller.4-84
i-ACTIVSENSE

Smart bremsestøtte
[kryssing bak]
(SBS-RC)*
Smart bremsestøtte
[kryssing bak] (SBS-RC)
SBS-RC er et system beregnet på å
hjelpe føreren med å unngå kollisjoner
og redusere skade hvis det inntreffer en
kollisjon, ved å sette på bremsene hvis
det er en mulighet for kollisjon med en
bil som kommer bakfra mens du rygger
ut av en parkeringsplass.

 Bruke SBS-RC
1.
SBS-RC-systemet aktiveres når
girspaken settes i revers (R).
2. Hvis det er mulighet for en kollisjon
med et kjøretøy som nærmer seg
bilen, setter SBS-RC-systemet
på bremsene og viser "BREMS!"
på det aktive kjøredisplayet og
multiinformasjonsdisplayet.
ADVARSEL
Det omliggende området må alltid
undersøkes visuelt før bilen settes i revers.
Kollisjonsadvarsel
Hvis det er en mulighet for en
kollisjon, høres kollisjonsvarsellyden
kontinuerlig og det vises en advarsel
på det aktive kjøredisplayet og
multiinformasjonsdisplayet.
Multiinformasjonsdisplay
1. Meldingen "BREMS!" vises
Aktivt kjøredisplay
1. Meldingen "BREMS!" vises
*Noen modeller.4-85
Under kjøring
i-ACTIVSENSE
4

*Noen modeller.
360 °-kameramonitor*
360°-kameramonitor
360°-kameramonitor består av følgende funksjoner som bistår føreren med kontroll
av området rundt bilen ved bruk av forskjellige indikatorer på midtdisplayet og en
varsellyd mens bilen kjøres i lav hastighet eller under parkering.
ADVARSEL
Du må alltid bekrefte at området rundt bilen er trygt ved bruk av speil og direkte med egne
øyne når du kjører.
Typer bilder som vises på skjermen

 Bilde ovenfra/forover
Viser bildet av området rundt bilen og fremsiden av bilen.
1.
Bilde ovenfra-skjermbilde
2. Bilde forover-skjermbilde
3. Meldingen "Sjekk at omgivelsene er trygge." vises
4-86
i-ACTIVSENSE

Cruisekontroll*
Cruisekontroll
Med cruisekontrollen kan du sette
og automatisk opprettholde enhver
hastighet over ca. 30 km/t.
ADVARSEL
Ikke bruk cruisekontrollen under
følgende forhold:
Bruk av cruisekontrollen under følgende
forhold er farlig og kan føre til tap av
kontroll over bilen.
 Kupert terreng Bratte bakker Tung eller ujevn trafikk Glatte eller svingete veier Lignende restriksjoner som krever
ujevn hastighet
Cruisekontrollbryter
1. AVBRYT-bryter
2. RES-bryter
3. Cruise-bryter
Aktivering/deaktivering

 Aktivere
Trykk på cruisebryteren for å aktivere
systemet. Standbyindikatoren for
cruisekontrollen (hvit)
tennes.

 Deaktivering
Trykk på cruisebryteren igjen for å
deaktivere systemet.
Standbyindikatoren for cruisekontrollen
(hvit)
slukkes.
Angi hastigheten
1.
Aktiver cruisekontrollsystemet
ved å trykke på cruisebryteren.
Standbyindikatoren for
cruisekontrollen (hvit)
tennes.
2. Gi gass til du kommer til ønsket
hastighet, som må være høyere enn
25 km/t.
3. Juster systemet til ønsket
bilhastighet med gasspedalen.
Trykk RES-bryteren opp (SET+) eller
ned (SET-) for å starte
cruisekontrollen.
Cruisekontrollindikatoren (grønn)
på instrumentpanelet tennes
samtidig. Slipp bryteren raskt når
cruisekontrollindikatoren (grønn)
tennes.
Den forhåndsinnstilte bilhastigheten
for cruisekontrollen vises på
instrumentpanelet og det aktive
kjøredisplayet (biler med aktivt
kjøredisplay).
*Noen modeller.4-92
