2019 JEEP WRANGLER UNLIMITED TPMS

– Spia Service Stop/Start System (In-
tervento richiesto sul sistema di arresto/
avviamento) – se in dotazione
Questa spia si accende quando il sistema
Stop/Start (Arresto/Avviamento) non fun-
ziona correttamente ed è necessario un inter-
vento di manutenzione. Rivolgersi alla Rete
Assistenziale per gli opportuni interventi.
– Spia Speed Control Fault (Guasto
Cruise Control)
Questa spia si accende a indicare che il
Cruise Control non funziona correttamente ed
è necessario un intervento di manutenzione.
Rivolgersi a un centro assistenziale autoriz-
zato.
– Spia Sway Bar Fault (Guasto barra
antirollio)
Questa spia si accende quando si verifica un
guasto nel sistema di scollegamento della
barra antirollio.
– Spia Tire Pressure Monitoring Sy-
stem (TPMS) (Sistema di controllo pres-
sione pneumatici (TPMS))
La spia si accende e sul display viene visualiz-
zato un messaggio per segnalare che la pres-
sione dello pneumatico è inferiore al valore
raccomandato e/o che si sta verificando una
lenta perdita di pressione. In questi casi, la
durata degli pneumatici e il consumo di carbu-
rante ottimali non possono essere garantiti.
Se uno o più pneumatici si trovano nella
condizione sopra menzionata, sul display ver-
ranno mostrate le indicazioni corrispondenti
a ciascun pneumatico in sequenza.
AVVERTENZA!
Non proseguire la marcia con uno o più
pneumatici sgonfi poiché la manovrabilità
della vettura potrebbe essere compro-
messa. Arrestare la vettura, evitando fre-
nate e sterzate brusche. In caso di foratura
di uno pneumatico, provvedere alla ripara-
zione immediata utilizzando il relativo kit
di riparazione pneumatici e contattare al
più presto la Rete Assistenziale.Ciascuno pneumatico, compreso quello di
scorta (se in dotazione), deve essere verifi-
cato mensilmente a freddo e gonfiato alla
pressione prescritta dal Costruttore e indi-
cata sulla targhetta della vettura o sull'eti-
chetta con i valori di pressione pneumatici.
(In presenza di pneumatici di dimensioni
diverse da quelle prescritte, è necessario
conoscere la pressione degli pneumatici cor-
retta.)
Come funzione di sicurezza aggiuntiva, è in
dotazione il sistema di controllo pressione
pneumatici (TPMS), la cui spia si accende in
presenza di uno o più pneumatici con pres-
sione insufficiente. Di conseguenza, all'illu-
minazione della spia pressione pneumatici
insufficiente, è necessario fermarsi e control-
lare gli pneumatici quanto prima, portandoli,
se necessario, alla pressione corretta. La
guida con una pressione pneumatici insuffi-
ciente provoca il surriscaldamento dello
pneumatico e può causarne il cedimento. Il
gonfiaggio insufficiente aumenta il consumo
di carburante e riduce la durata del batti-
strada; inoltre, può condizionare la manovra-
bilità e l'efficienza frenante della vettura.
DESCRIZIONE DELLA PLANCIA PORTASTRUMENTI
80

È importante notare che la spia TPMS non
sostituisce gli opportuni interventi di manu-
tenzione ed è responsabilità del conducente
mantenere il corretto livello di pressione,
anche nel caso in cui la pressione insuffi-
ciente non sia comunque tale da provocare
l'illuminazione della spia.
La vettura è anche dotata di una spia avaria
TPMS per la segnalazione dell'eventuale mal-
funzionamento del sistema. La spia avaria
TPMS è collegata con la spia pressione pneu-
matici insufficiente. Quando il sistema rileva
un'avaria, la spia lampeggia per circa un
minuto e rimane costantemente accesa. Que-
sta sequenza continua ai successivi avvia-
menti della vettura fino al persistere dell'ava-
ria. Quando la spia avaria è accesa, il sistema
potrebbe non essere in grado di rilevare o
segnalare correttamente l'insufficiente pres-
sione degli pneumatici. Le avarie TPMS pos-
sono presentarsi per diversi motivi, fra i quali
il montaggio di pneumatici di ricambio che
interferiscano con il corretto funzionamento
del TPMS. Controllare sempre la spia avaria
TPMS dopo la sostituzione di uno o più pneu-matici o ruote della vettura per verificare che
gli pneumatici o le ruote di ricambio consen-
tano il corretto funzionamento del TPMS.
AVVERTENZA!
Il sistema TPMS è stato ottimizzato per le
ruote e gli pneumatici originali. Le pres-
sioni e gli allarmi del sistema TPMS sono
stati stabiliti in base alla dimensione degli
pneumatici montati sulla vettura. L'uti-
lizzo di pneumatici di ricambio di dimen-
sione, tipo e/o disegno diversi può essere
causa di funzionamento anomalo del si-
stema o di danneggiamenti ai sensori. Le
ruote montate in aftermarket possono pro-
vocare danni ai sensori. L'utilizzo di sigil-
lanti per pneumatici in aftermarket po-
trebbe causare il danneggiamento del
sensore del sistema di controllo pressione
pneumatici (TPMS). In seguito all'utilizzo
di sigillante per pneumatici in aftermar-
ket, si raccomanda di rivolgersi alla Rete
Assistenziale per far eseguire il controllo
dei sensori.
Spie gialle
/– Spia 4WD – se in dotazione
La spia avverte il conducente che sono inse-
rite le quattro ruote motrici: in questa condi-
zione, i semiassi anteriore e posteriore sono
solidali tra loro, per cui le ruote anteriori e
posteriori ruotano alla stessa velocità.
4L/4WD
LOW– Spia 4WD Low (4WD gamma
bassa) – se in dotazione
Questa spia avverte il conducente che è stata
selezionata la trazione a quattro ruote motrici
in modalità gamma bassa. Gli alberi di tra-
smissione anteriore e posteriore sono bloc-
cati insieme meccanicamente in modo che le
ruote anteriori e posteriori girino alla stessa
velocità. La gamma bassa fornisce un rap-
porto di riduzione maggiore e quindi una
maggiore coppia trasmessa alle ruote.
81

SICUREZZA
DISPOSITIVI DI SICUREZZA....90
Impianto frenante antibloccaggio (ABS) .90
Impianto elettronico di regolazione
frenata.....................91
SISTEMI DI GUIDA AUSILIARI . . .101
Monitoraggio dei punti ciechi (BSM) — se
in dotazione.................101
Sistema di controllo pressione pneumatici
(TPMS)....................104
SISTEMI DI PROTEZIONE OCCU-
PANTI....................110
Funzioni dei sistemi di protezione
occupanti..................110
Precauzioni di sicurezza importanti . . .110
Sistemi delle cinture di sicurezza. . . .111
Sistemi di protezione supplementare (SRS) .121
Sistemi di protezione per bambini -
Trasporto dei bambini in sicurezza . . .136Trasporto di piccoli animali domestici .154
CONSIGLI SULLA SICUREZZA . .154
Trasporto di passeggeri...........154
Gas di scarico................155
Controlli di sicurezza all'interno della
vettura....................155
Controlli periodici di sicurezza all'esterno
della vettura.................157
SICUREZZA
89

Quando funziona nella modalità RCP, il si-
stema produce allarmi visivi e acustici se
viene rilevata la presenza di un oggetto.
Quando viene emesso un allarme acustico,
viene disattivato anche il volume dell'autora-
dio. Lo stato del segnale svolta/pericolo viene
ignorato; lo stato RCP richiede sempre il
segnale acustico.
Disattivazione della funzione Allarme punti cie-
chi
Quando il sistema BSM è disattivato, i si-
stemi BSM o RCP non emetteranno allarmi
visivi o acustici.
NOTA:
Il sistema BSM memorizzerà la modalità di
funzionamento in uso al momento dello spe-
gnimento della vettura. Ad ogni avviamento
del motore, la modalità precedentemente
memorizzata verrà richiamata ed utilizzata.Sistema di controllo pressione pneumatici
(TPMS)
Il sistema di controllo pressione pneumatici
(TPMS) segnala al conducente un'eventuale
pressione insufficiente degli pneumatici
sulla base della pressione a freddo riportata
sulla targhetta.
NOTA:
Il sistema segnala solo un valore di pressione
degli pneumatici insufficiente: non è in grado
di gonfiarli.
La pressione degli pneumatici varia con la
temperatura di circa 7 kPa (1 psi) ogni 6,5 °C
(12 °F). Ciò significa che alla diminuzione
della temperatura esterna corrisponde una
diminuzione della pressione degli pneuma-
tici. Regolare sempre la pressione su quella
di gonfiaggio degli pneumatici a freddo. Que-
st'ultima è definita come la pressione degli
pneumatici dopo almeno tre ore di inattività
della vettura o una percorrenza inferiore a
1,6 km (1 miglio) dopo l'intervallo di tre ore.
La pressione degli pneumatici a freddo non
deve essere superiore a quella massima im-
pressa sulla spalla dello pneumatico. Per
informazioni sul corretto gonfiaggio deglipneumatici, fare riferimento a "Pneumatici"
in "Assistenza e manutenzione". La pressione
degli pneumatici aumenta anche durante la
guida della vettura. È una condizione nor-
male e non richiede alcuna regolazione della
pressione.
Il sistema TPMS segnala al conducente l'e-
ventuale presenza di una condizione di pres-
sione degli pneumatici insufficiente se que-
sta scende al di sotto del limite di avvertenza
per qualsiasi motivo, ivi compresi gli effetti
della bassa temperatura e la perdita di pres-
sione naturale dallo pneumatico.
Il sistema TPMS continuerà a segnalare al
conducente la condizione di insufficiente
pressione pneumatici fintanto che la condi-
zione persisterà e non cesserà di farlo finché
la pressione degli pneumatici non sarà pari o
superiore a quella di gonfiaggio a freddo
riportata sulla targhetta. Se la segnalazione
pressione insufficiente pneumatici si ac-
cende (spia di controllo pressione pneuma-
tici), aumentare la pressione di gonfiaggio
fino a raggiungere il valore a freddo indicato
sulla targhetta, affinché la spia di controllo
pressione pneumatici possa spegnersi.
SICUREZZA
104

NOTA:
Durante il gonfiaggio degli pneumatici caldi,
potrebbe essere necessario aumentare la
pressione fino ad altri 4 psi (28 kPa) oltre la
pressione di gonfiaggio a freddo riportata
sulla targhetta per far spegnere la spia di
controllo pressione pneumatici.
Il sistema si aggiorna automaticamente e la
spia di controllo pressione pneumatici si spe-
gne una volta che il sistema riceve le pres-
sioni di gonfiaggio aggiornate. Potrebbe es-
sere necessario guidare la vettura per
10 minuti a una velocità superiore a 15 mi-
glia/h (24 km/h) affinché il TPMS possa rice-
vere queste informazioni.
Ad esempio, la pressione di gonfiaggio a
freddo (con vettura in sosta da oltre tre ore)
prescritta sulla targhetta potrebbe essere pari
a 33 psi (227 kPa). Se la temperatura am-
biente è 68 °F (20 °C) e la pressione pneu-
matici rilevata è 28 psi (193 kPa), un abbas-
samento della temperatura a 20 °F (-7 °C)
diminuisce la pressione pneumatici portan-
dola a circa 24 psi (165 kPa). Questa pres-
sione degli pneumatici è abbastanza bassa
da attivare la spia Tire Pressure Monitoring(Controllo pressione pneumatici). La guida
della vettura può causare un aumento della
pressione degli pneumatici fino a circa 28 psi
(193 kPa), ma la spia Tire Pressure Monito-
ring (Controllo pressione pneumatici) rimane
accesa. In tale situazione, la spia Tire Pres-
sure Monitoring (Controllo pressione pneu-
matici) si spegne solo dopo il gonfiaggio degli
pneumatici alla pressione a freddo indicata
sulla targhetta della vettura.
NOTA:
Durante il gonfiaggio degli pneumatici caldi,
potrebbe essere necessario aumentare la
pressione fino ad altri 4 psi (28 kPa) oltre la
pressione di gonfiaggio a freddo riportata
sulla targhetta per far spegnere la spia di
controllo pressione pneumatici.
AVVERTENZA!
• Il sistema TPMS è stato ottimizzato per
le ruote e gli pneumatici originali. Le
pressioni e gli allarmi del sistema TPMS
sono stati stabiliti in base alla dimen-
sione degli pneumatici montati sulla
vettura. L'utilizzo di pneumatici di ri-
AVVERTENZA!
cambio di dimensione, tipo e/o disegno
diversi può essere causa di funziona-
mento anomalo del sistema o di danneg-
giamenti ai sensori. Il sensore TPMS non
è progettato per l'utilizzo su ruote mon-
tate in aftermarket; in questi casi l'uso
del sensore può diminuire le prestazioni
dell'intero sistema. Si consiglia di utiliz-
zare ruote OEM per assicurare il funzio-
namento del sistema TPMS.
• L'utilizzo di sigillanti per pneumatici in
aftermarket potrebbe causare il danneg-
giamento del sensore del sistema di con-
trollo pressione pneumatici (TPMS). In
seguito all'utilizzo di sigillante per pneu-
matici in aftermarket, si raccomanda di
rivolgersi alla Rete Assistenziale per far
eseguire il controllo dei sensori.
• Dopo il controllo o la regolazione della
pressione degli pneumatici, rimontare
sempre il tappo della valvola. In tal
modo si eviterà l'infiltrazione di umidità
e di detriti nello stelo della valvola che
potrebbero danneggiare il sensore
TPMS.
105

NOTA:
• Il sistema TPMS non sostituisce il normale
servizio di manutenzione necessario per la
cura degli pneumatici, né serve per segna-
lare l'eventuale avaria di uno pneumatico.
• Il sistema TPMS non deve quindi essere
utilizzato come un manometro durante la
regolazione della pressione degli pneuma-
tici.
• La guida con una pressione pneumatici
insufficiente provoca il surriscaldamento
dello pneumatico e può causarne il cedi-
mento. Il gonfiaggio insufficiente aumenta
il consumo di carburante e riduce la durata
del battistrada; inoltre, può condizionare la
manovrabilità e l'efficienza frenante della
vettura.
• Il sistema TPMS non sostituisce gli oppor-
tuni interventi di manutenzione ed è re-
sponsabilità del conducente mantenere ilcorretto livello di pressione servendosi di
un manometro preciso, anche nel caso in
cui la pressione non sia sufficientemente
bassa da provocare l'accensione della spia
Tire Pressure Monitoring (Controllo pres-
sione pneumatici).
• Le variazioni di temperatura stagionali in-
fluiscono sulla pressione degli pneumatici
e il TPMS controlla la pressione reale degli
pneumatici.
Funzionamento dell'impianto
Il sistema di controllo pressione pneumatici
(TPMS) utilizza dispositivi wireless con sen-
sori montati sui cerchioni per verificare co-
stantemente il valore di pressione pneuma-
tici. I sensori, montati su ciascuna ruota
integrati nello stelo della valvola, trasmet-
tono i valori di pressione degli pneumatici al
modulo ricevitore.NOTA:
è essenziale controllare regolarmente la pres-
sione di tutti gli pneumatici e mantenere la
corretta pressione.
Visualizzazione del controllo pressione
pneumatici
SICUREZZA
106

Il TPMS comprende i seguenti componenti:
• modulo ricevitore;
• quattro sensori di controllo pressione pneu-
matici;
• vari messaggi relativi al sistema di controllo
pressione pneumatici che vengono visualiz-
zati sul display quadro strumenti;
• spia di controllo pressione pneumatici.
Segnalazioni pressione insufficiente controllo
pressione pneumatici
La spia di controllo pressione pneu-
matici si illumina sul quadro stru-
menti e si attiva un segnale acustico
se viene rilevato un valore di pressione insuf-
ficiente in uno o più pneumatici. Inoltre, sul
quadro strumenti viene visualizzato il mes-
saggio "Tire Low" (Pressione di gonfiaggio
insufficiente) per almeno cinque secondi e
un grafico con i valori della pressione di
ciascuno pneumatico, in un colore diverso se
i valori indicano una pressione insufficiente.In questo caso, fermare la vettura quanto
prima e gonfiare gli pneumatici con pressione
insufficiente (visualizzati sul grafico del qua-
dro strumenti in un colore diverso) al valore di
pressione a freddo prescritto per la vettura. Il
sistema si aggiorna automaticamente, i valori
di pressione visualizzati sul display grafico
del quadro strumenti tornano al loro coloreoriginale e la spia Tire Pressure Monitoring
(Controllo pressione pneumatici) si spegne
una volta che il sistema riceve le pressioni di
gonfiaggio aggiornate.
NOTA:
Durante il gonfiaggio degli pneumatici caldi,
potrebbe essere necessario aumentare la
pressione fino ad altri 4 psi (28 kPa) oltre la
pressione di gonfiaggio a freddo riportata
sulla targhetta per far spegnere la spia di
controllo pressione pneumatici. Potrebbe es-
sere necessario guidare la vettura per 10 mi-
nuti a una velocità superiore a 15 miglia/h
(24 km/h) affinché il TPMS possa ricevere
queste informazioni.
Avvertenza di richiesta verifica su TPMS
Quando viene rilevata un'anomalia nel si-
stema, la spia di controllo pressione pneuma-
tici lampeggia per 75 secondi, quindi rimane
accesa con luce fissa. Viene anche emesso
un segnale acustico. Inoltre sul display qua-
dro strumenti viene visualizzato il messaggio
"SERVICE TIRE PRESSURE SYSTEM" (Ri-
chiesto intervento su sistema di controllo
Segnalazione di pressione insufficiente
dal sistema di controllo pressione
pneumatici
107

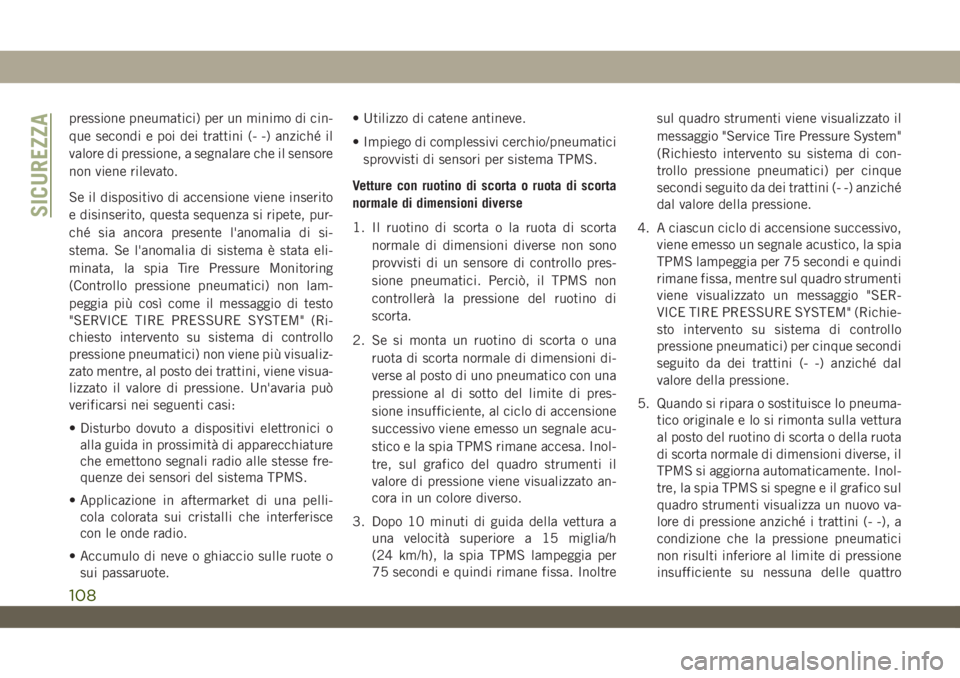

pressione pneumatici) per un minimo di cin-
que secondi e poi dei trattini (- -) anziché il
valore di pressione, a segnalare che il sensore
non viene rilevato.
Se il dispositivo di accensione viene inserito
e disinserito, questa sequenza si ripete, pur-
ché sia ancora presente l'anomalia di si-
stema. Se l'anomalia di sistema è stata eli-
minata, la spia Tire Pressure Monitoring
(Controllo pressione pneumatici) non lam-
peggia più così come il messaggio di testo
"SERVICE TIRE PRESSURE SYSTEM" (Ri-
chiesto intervento su sistema di controllo
pressione pneumatici) non viene più visualiz-
zato mentre, al posto dei trattini, viene visua-
lizzato il valore di pressione. Un'avaria può
verificarsi nei seguenti casi:
• Disturbo dovuto a dispositivi elettronici o
alla guida in prossimità di apparecchiature
che emettono segnali radio alle stesse fre-
quenze dei sensori del sistema TPMS.
• Applicazione in aftermarket di una pelli-
cola colorata sui cristalli che interferisce
con le onde radio.
• Accumulo di neve o ghiaccio sulle ruote o
sui passaruote.• Utilizzo di catene antineve.
• Impiego di complessivi cerchio/pneumatici
sprovvisti di sensori per sistema TPMS.
Vetture con ruotino di scorta o ruota di scorta
normale di dimensioni diverse
1. Il ruotino di scorta o la ruota di scorta
normale di dimensioni diverse non sono
provvisti di un sensore di controllo pres-
sione pneumatici. Perciò, il TPMS non
controllerà la pressione del ruotino di
scorta.
2. Se si monta un ruotino di scorta o una
ruota di scorta normale di dimensioni di-
verse al posto di uno pneumatico con una
pressione al di sotto del limite di pres-
sione insufficiente, al ciclo di accensione
successivo viene emesso un segnale acu-
stico e la spia TPMS rimane accesa. Inol-
tre, sul grafico del quadro strumenti il
valore di pressione viene visualizzato an-
cora in un colore diverso.
3. Dopo 10 minuti di guida della vettura a
una velocità superiore a 15 miglia/h
(24 km/h), la spia TPMS lampeggia per
75 secondi e quindi rimane fissa. Inoltresul quadro strumenti viene visualizzato il
messaggio "Service Tire Pressure System"
(Richiesto intervento su sistema di con-
trollo pressione pneumatici) per cinque
secondi seguito da dei trattini (- -) anziché
dal valore della pressione.
4. A ciascun ciclo di accensione successivo,
viene emesso un segnale acustico, la spia
TPMS lampeggia per 75 secondi e quindi
rimane fissa, mentre sul quadro strumenti
viene visualizzato un messaggio "SER-
VICE TIRE PRESSURE SYSTEM" (Richie-
sto intervento su sistema di controllo
pressione pneumatici) per cinque secondi
seguito da dei trattini (- -) anziché dal
valore della pressione.
5. Quando si ripara o sostituisce lo pneuma-
tico originale e lo si rimonta sulla vettura
al posto del ruotino di scorta o della ruota
di scorta normale di dimensioni diverse, il
TPMS si aggiorna automaticamente. Inol-
tre, la spia TPMS si spegne e il grafico sul
quadro strumenti visualizza un nuovo va-
lore di pressione anziché i trattini (- -), a
condizione che la pressione pneumatici
non risulti inferiore al limite di pressione
insufficiente su nessuna delle quattro
SICUREZZA
108
