2019 Hyundai Santa Fe TPMS

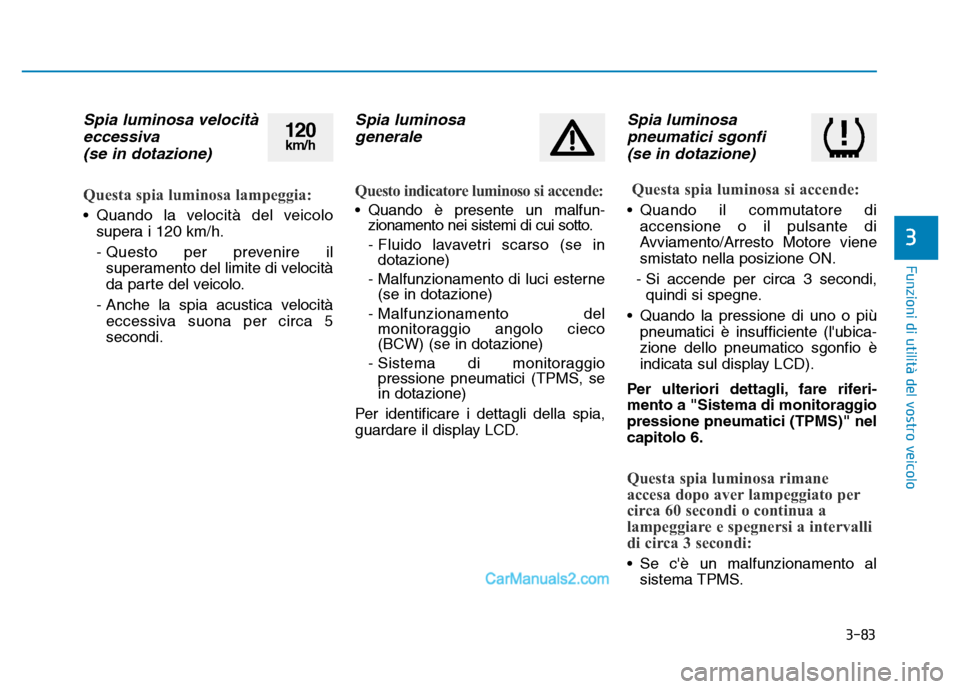

3-83
Funzioni di utilità del vostro veicolo
3
Spia luminosa velocitàeccessiva (se in dotazione)
Questa spia luminosa lampeggia:
• Quando la velocità del veicolo
supera i 120 km/h.
- Questo per prevenire ilsuperamento del limite di velocità
da parte del veicolo.
- Anche la spia acustica velocità eccessiva suona per circa 5
secondi.
Spia luminosa generale
Questo indicatore luminoso si accende:
• Quando è presente un malfun -
zionamento nei sistemi di cui sotto.
- Fluido lavavetri scarso (se in dotazione)
- Malfunzionamento di luci esterne (se in dotazione)
- Malfunzionamento del monitoraggio angolo cieco
(BCW) (se in dotazione)
- Sistema di monitoraggio pressione pneumatici (TPMS, se
in dotazione)
Per identificare i dettagli della spia,
guardare il display LCD.
Spia luminosa pneumatici sgonfi(se in dotazione)
Questa spia luminosa si accende:
• Quando il commutatore di
accensione o il pulsante di
Avviamento/Arresto Motore viene
smistato nella posizione ON.
- Si accende per circa 3 secondi, quindi si spegne.
• Quando la pressione di uno o più pneumatici è insufficiente (l'ubica-
zione dello pneumatico sgonfio è
indicata sul display LCD).
Per ulteriori dettagli, fare riferi-
mento a "Sistema di monitoraggio
pressione pneumatici (TPMS)" nel
capitolo 6.
Questa spia luminosa rimane
accesa dopo aver lampeggiato per
circa 60 secondi o continua a
lampeggiare e spegnersi a intervalli
di circa 3 secondi:
• Se c'è un malfunzionamento al sistema TPMS.
120km/h

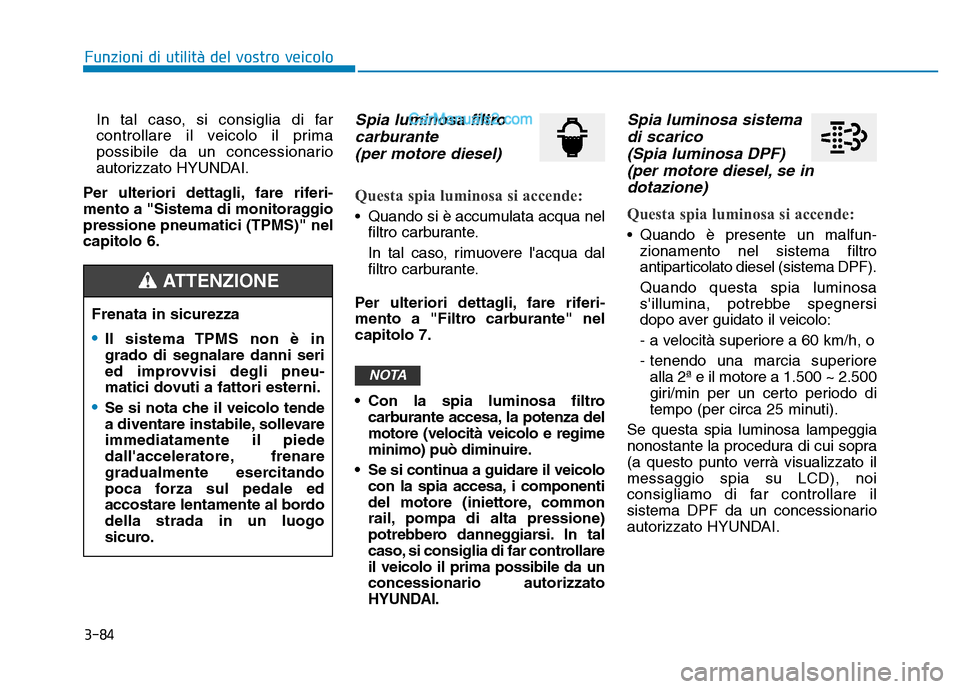

3-84
Funzioni di utilità del vostro veicoloIn tal caso, si consiglia di far
controllare il veicolo il prima
possibile da un concessionario
autorizzato HYUNDAI.
Per ulteriori dettagli, fare riferi-
mento a "Sistema di monitoraggio
pressione pneumatici (TPMS)" nel
capitolo 6.
Spia luminosa filtro carburante(per motore diesel)
Questa spia luminosa si accende:
• Quando si è accumulata acqua nel
filtro carburante.
In tal caso, rimuovere l'acqua dal
filtro carburante.
Per ulteriori dettagli, fare riferi-
mento a "Filtro carburante" nel
capitolo 7.
• Con la spia luminosa filtro carburante accesa, la potenza del
motore (velocità veicolo e regime
minimo) può diminuire.
• Se si continua a guidare il veicolo con la spia accesa, i componenti
del motore (iniettore, common
rail, pompa di alta pressione)
potrebbero danneggiarsi. In tal
caso, si consiglia di far controllare
il veicolo il prima possibile da un
concessionario autorizzato
HYUNDAI.
Spia luminosa sistemadi scarico(Spia luminosa DPF)(per motore diesel, se indotazione)
Questa spia luminosa si accende:
• Quando è presente un malfun -
zionamento nel sistema filtro
antiparticolato diesel (sistema DPF).
Quando questa spia luminosa
s'illumina, potrebbe spegnersi
dopo aver guidato il veicolo:
- a velocità superiore a 60 km/h, o
- tenendo una marcia superiore alla 2ª e il motore a 1.500 ~ 2.500
giri/min per un certo periodo di
tempo (per circa 25 minuti).
Se questa spia luminosa lampeggia
nonostante la procedura di cui sopra
(a questo punto verrà visualizzato il
messaggio spia su LCD), noi
consigliamo di far controllare il
sistema DPF da un concessionario
autorizzato HYUNDAI.
NOTA
Frenata in sicurezza
•Il sistema TPMS non è in
grado di segnalare danni seri
ed improvvisi degli pneu-
matici dovuti a fattori esterni.
•Se si nota che il veicolo tende
a diventare instabile, sollevare
immediatamente il piede
dall'acceleratore, frenare
gradualmente esercitando
poca forza sul pedale ed
accostare lentamente al bordo
della strada in un luogo
sicuro.
ATTENZIONE

3-98
Funzioni di utilità del vostro veicolo
Modalità tergicristalli
Questo indicatore visualizza quale
velocità del tergicristallo è stata
selezionata usando il comando
tergicristallo.
Low Pressure [Pressione bassa](se in dotazione)
Questo messaggio spia viene
visualizzato se la pressione dello
pneumatico è bassa. La posizione
sul veicolo dello pneumatico
corrispondente s'illuminerà.
Per maggiori dettagli, fare riferi -
mento a "Sistema di monitoraggio
pressione pneumatici (TPMS)" nel
capitolo 6.
Heated Steering Wheel turned off [Volante riscaldato spento](se in dotazione)
Questo messaggio viene visualizzato
se si spegne il volante riscaldato.
Per maggiori dettagli, fare riferi -
mento a "Volante riscaldato" in
questo capitolo.
Low washer fluid [Basso livello liquido lavavetri] (se in dotazione)
Questo messaggio spia viene
visualizzato se il livello del fluido
lavavetri nel serbatoio è quasi a zero.
Riempire il serbatoio fluido lavavetri.
Low fuel [Fare rifornimento]
Questo messaggio spia viene
visualizzato se il serbatoio del
combustibile è quasi a secco.
Quando viene visualizzato questo
messaggio, la spia luminosa riserva
combustibile nel quadro strumenti si
accenderà.
Si raccomanda di raggiungere la
stazione di servizio più vicina e fare
rifornimento nel più breve tempo
possibile.
OTM048123L
OPD047125L/OPDE046125
■
Anteriori (Tipo A, Tipo B)
OPD047126L/OPDE046126
■
Posteriori (Tipo A, Tipo B)

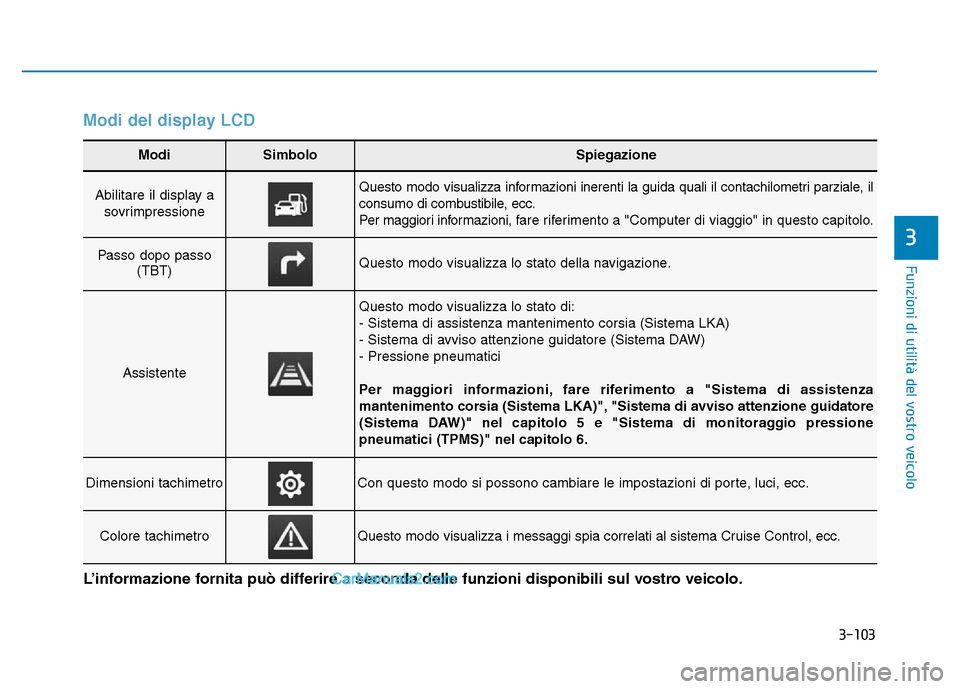

3-103
Funzioni di utilità del vostro veicolo
3
Modi del display LCD
Modi SimboloSpiegazione
Abilitare il display asovrimpressioneQuesto modo visualizza informazioni inerenti la guida quali il contachilometri parziale, il
consumo di combustibile, ecc.
Per maggiori informazioni, f are riferimento a "Computer di viaggio" in questo capitolo.
Passo dopo passo
(TBT)Questo modo visualizza lo stato della navigazione.
Assistente
Questo modo visualizza lo stato di:
- Sistema di assistenza mantenimento corsia (Sistema LKA)
- Sistema di avviso attenzione guidatore (Sistema DAW)
- Pressione pneumatici
Per maggiori informazioni, fare riferimento a "Sistema di assistenza
mantenimento corsia (Sistema LKA)", "Sistema di avviso attenzione guidatore
(Sistema DAW)" nel capitolo 5 e "Sistema di monitoraggio pressione
pneumatici (TPMS)" nel capitolo 6.
Dimensioni tachimetroCon questo modo si possono cambiare le impostazioni di porte, luci, ecc.
Colore tachimetroQuesto modo visualizza i messaggi spia correlati al sistema Cruise Control, ecc.
L’informazione fornita può differire a seconda delle funzioni disponibili sul vostro veicolo.

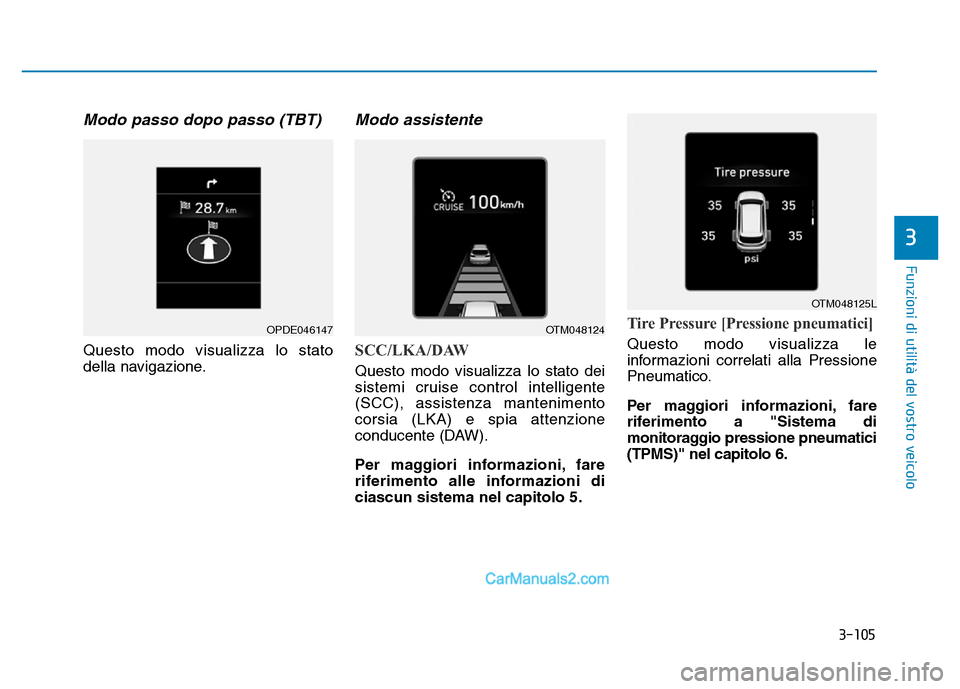

3-105
Funzioni di utilità del vostro veicolo
3
Modo passo dopo passo (TBT)
Questo modo visualizza lo stato
della navigazione.
Modo assistente
SCC/LKA/DAW
Questo modo visualizza lo stato dei
sistemi cruise control intelligente
(SCC), assistenza mantenimento
corsia (LKA) e spia attenzione
conducente (DAW).
Per maggiori informazioni, fare
riferimento alle informazioni di
ciascun sistema nel capitolo 5.
Tire Pressure [Pressione pneumatici]
Questo modo visualizza le
informazioni correlati alla Pressione
Pneumatico.
Per maggiori informazioni, fare
riferimento a "Sistema di
monitoraggio pressione pneumatici
(TPMS)" nel capitolo 6.
OPDE046147OTM048124
OTM048125L

3-106
Funzioni di utilità del vostro veicolo
Ripartizione della trazione (4WD)
Questo modo visualizza le
informazioni correlate alla trazione
4WD.
Se il veicolo è nello stato 4WD Lock,
questo modo non viene visualizzato.
Per informazioni dettagliate, fare
riferimento a "Quattro ruote
motrici" nel capitolo 5.
Modo messaggio spia
Se si verifica uno degli eventi indicati
di seguito, verranno visualizzati i
rispettivi messaggi spia nel display
LCD per svariati secondi.
- Fluido lavavetri scarso (se indotazione)
- Malfunzionamento di luci esterne (se in dotazione)
- Malfunzionamento del sistema di monitoraggio angolo cieco
(sistema BCW) (se in dotazione)
- Sistema di monitoraggio pressione pneumatici (TPMS, se in dotazione)
- Malfunzionamento dell'assistenza luce abbagliante (HBA) (se in
dotazione)
- Malfunzionamento dell'assistenza anti collisione anteriore (FCA) se in
dotazione)
Modo impostaz. utente
In questo modo, si possono
cambiare le impostazioni di quadro
strumenti, porte, luci, ecc.
1. Head-up display [Head-Up Disp] (se in dotazione)
2. Driver Assistance [Assistenza conducente]
3. Door [Porta]
4. Lights [Luci]
5. Sound [Audio]
6. Convenience [Comodità]
7. Service interval [Intervallo manut.]
8. Other Features [Altre funzioni]
9. Language [Lingua/Language]
10. Reset [Reset]
L’informazione fornita può
differire a seconda delle funzioni
disponibili sul vostro veicolo.
OTM048127L

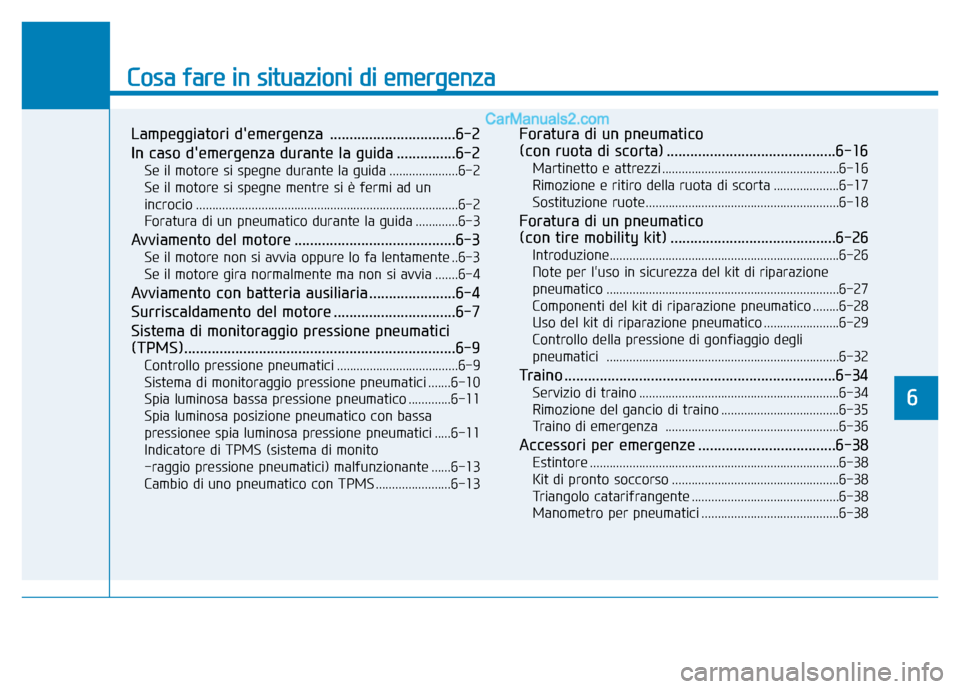

Cosa fare in situazioni di emergenza
Lampeggiatori d'emergenza ................................6-2
In caso d'emergenza durante la guida ...............6-2
Se il motore si spegne durante la guida .....................6-2
Se il motore si spegne mentre si è fermi ad un
incrocio ........................................................................\
........6-2
Foratura di un pneumatico durante la guida .............6-3
Avviamento del motore .........................................6-3
Se il motore non si avvia oppure lo fa lentamente ..6-3
Se il motore gira normalmente ma non si avvia .......6-4
Avviamento con batteria ausiliaria ......................6-4
Surriscaldamento del motore ...............................6-7
Sistema di monitoraggio pressione pneumatici
(TPMS)................................................................\
.....6-9
Controllo pressione pneumatici .....................................6-9
Sistema di monitoraggio pressione pneumatici .......6-10
Spia luminosa bassa pressione pneumatico .............6-11
Spia luminosa posizione pneumatico con bassa
pressionee spia luminosa pressione pneumatici .....6-11
Indicatore di TPMS (sistema di monito
-raggio pressione pneumatici) malfunzionante ......6-13
Cambio di uno pneumatico con TPMS .......................6-13
Foratura di un pneumatico
(con ruota di scorta) ...........................................6-16
Martinetto e attrezzi ......................................................6-16
Rimozione e ritiro della ruota di scorta ....................6-17
Sostituzione ruote...........................................................6-18
Foratura di un pneumatico
(con tire mobility kit) ..........................................6-26
Introduzione......................................................................6-\
26
Note per l'uso in sicurezza del kit di riparazione
pneumatico .......................................................................6\
-27
Componenti del kit di riparazione pneumatico ........6-28
Uso del kit di riparazione pneumatico .......................6-29
Controllo della pressione di gonfiaggio degli
pneumatici .............................................................\
..........6-32
Traino .....................................................................6-3\
4
Servizio di traino .............................................................6-34
Rimozione del gancio di traino ....................................6-35
Traino di emergenza .....................................................6-36
Accessori per emergenze ...................................6-38
Estintore ........................................................................\
....6-38
Kit di pronto soccorso ...................................................6-38
Triangolo catarifrangente .............................................6-38
Manometro per pneumatici ..........................................6-38
6

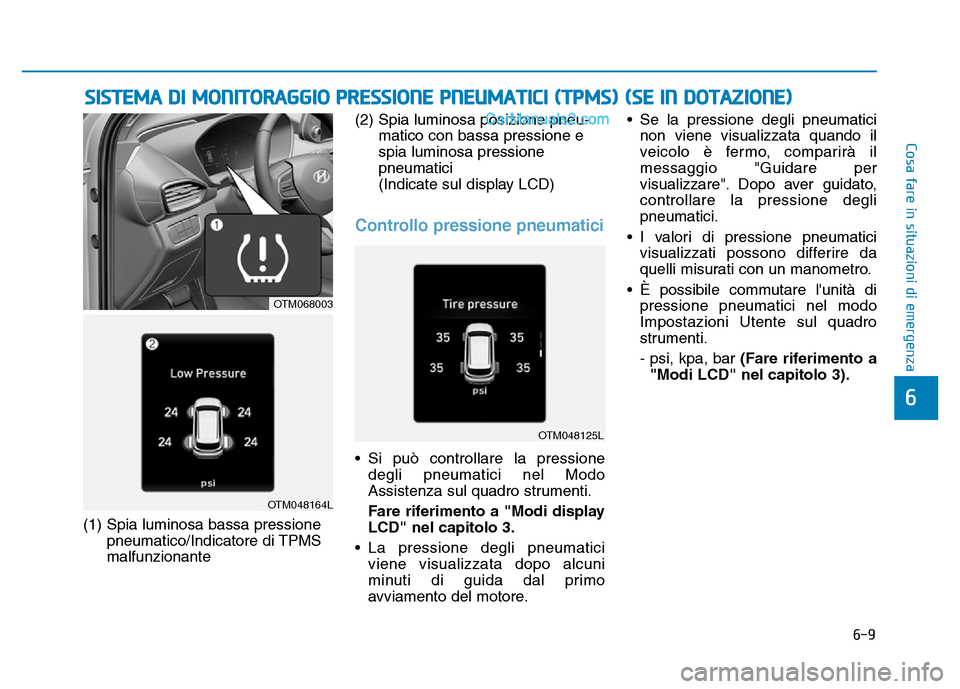

6-9
Cosa fare in situazioni di emergenza
6
SISTEMA DI MONITORAGGIO PRESSIONE PNEUMATICI (TPMS) (SE IN DOTAZIONE)
(1) Spia luminosa bassa pressionepneumatico/Indicatore di TPMS
malfunzionante (2) Spia luminosa posizione pneu-
matico con bassa pressione e
spia luminosa pressione
pneumatici
(Indicate sul display LCD)
Controllo pressione pneumatici
• Si può controllare la pressionedegli pneumatici nel Modo
Assistenza sul quadro strumenti.
Fare riferimento a "Modi display
LCD" nel capitolo 3.
• La pressione degli pneumatici viene visualizzata dopo alcuni
minuti di guida dal primo
avviamento del motore. • Se la pressione degli pneumatici
non viene visualizzata quando il
veicolo è fermo, comparirà il
messaggio "Guidare per
visualizzare". Dopo aver guidato,
controllare la pressione degli
pneumatici.
• I valori di pressione pneumatici visualizzati possono differire da
quelli misurati con un manometro.
• È possibile commutare l'unità di pressione pneumatici nel modo
Impostazioni Utente sul quadro
strumenti.
- psi, kpa, bar (Fare riferimento a
"Modi LCD" nel capitolo 3).
OTM048164L
OTM068003
OTM048125L
