3-20
Funzioni di utilità del vostro veicolo
• Non raschiare il ghiaccio dalla
superficie dello specchietto; ciò
potrebbe danneggiare la
superficie del vetro.
• Se lo specchietto è bloccato dal
ghiaccio, non cercare di
regolarlo forzatamente. Usare
uno spray sghiacciante approvato
(non antigelo per radiatore),
oppure una spugna o un panno
morbido con acqua decisamente
tiepida, altrimenti spostare il
veicolo in un posto caldo per far
sciogliere il ghiaccio.
Regolazione degli specchietti
retrovisori
1. Premere il pulsante L (lato
sinistro) o R (lato destro) (1) per
selezionare lo specchietto retrovisore
che si desidera regolare.
2. Usare il comando regolazione
specchietto (2) per posizionare lo
specchietto selezionato più in alto,
in basso, a sinistra o a destra.
3. Una volta eseguita la regolazione,
mettere il pulsante nella posizione
neutra (centrale) per prevenire
regolazioni fortuite.
NOTA
OOSEV048007
•Lo specchietto retrovisore
esterno lato destro è
convesso. In alcuni Paesi,
anche lo specchietto retrovisore
lato sinistro è convesso. Gli
oggetti visualizzati nello
specchietto sono più vicini di
quanto sembri.
•Usare lo specchietto retrovisore
interno o girarsi a guardare
dietro per valutare la reale
distanza dei veicoli che
seguono prima di effettuare
un cambio di corsia.
ATTENZIONE
Non regolare o ripiegare gli
specchietti retrovisori esterni a
veicolo in marcia. Questo
potrebbe far perdere il controllo
del veicolo e causare un
incidente.
ATTENZIONE

6-8
Cosa fare in situazioni di emergenza
1. Accostare sul ciglio della strada e
fermarsi non appena vi sono le
necessarie condizioni di sicurezza.
2. Mettere la leva cambio in P e
applicare il freno di stazionamento.
Se il condizionamento aria è
acceso, spegnerlo.
3. Se c'è fuoriuscita di liquido
refrigerante sotto il veicolo o di
vapore dal cofano, arrestare il
veicolo.
Non aprire il cofano fino a quando
non è cessata la fuoriuscita di
liquido refrigerante o vapore. Se
non si vedono fuoriuscite di liquido
refrigerante e vapore, lasciare il
veicolo in funzione e controllare
che il ventilatore raffreddamento
sia in funzione. Se il ventilatore non
è in funzione, spegnere il veicolo.
4. Controllare per perdite di liquido
refrigerante da radiatore, tubi
flessibili o sotto al veicolo.
(Se si stava usando il
condizionamento aria, è normale
che vi sia uno scarico di acqua
fredda dal medesimo quando il
veicolo è fermo).5. Se c'è una perdita di liquido di
raffreddamento, arrestare
immediatamente il veicolo; noi
consigliamo di chiedere
assistenza ad un concessionario
autorizzato HYUNDAI.
6. Se non si riesce a scoprire la
causa del surriscaldamento,
attendere che la temperatura del
radiatore torni normale. Quindi, se
c'è stata perdita di liquido
refrigerante, aggiungere liquido
refrigerante nel serbatoio facendo
attenzione a portare il livello del
fluido nel serbatoio all'altezza
della tacca intermedia.7. Procedere con cautela, prestando
attenzione ad eventuali ulteriori
segni di surriscaldamento. Se la
condizione di surriscaldamento si
ripete, noi consigliamo di chiamare
un concessionario autorizzato
HYUNDAI.
• Una seria carenza di liquido
refrigerante indica che c'è una
perdita nel sistema di
raffreddamento, per cui noi
consigliamo di far controllare il
sistema da un concessionario
autorizzato HYUNDAI.
• In caso di surriscaldamento da
scarsità di liquido refrigerante,
una repentina aggiunta di
liquido refrigerante potrebbe
causare danni nei vani motore
elettrico. Per prevenire danni,
aggiungere il liquido refrigerante
lentamente e in piccole dosi.
NOTA
SE IL VEICOLO SI SURRISCALDA
Non rimuovere il tappo liquido
di raffreddamento quando il
radiatore

Almeno una volta al mese:
• Controllare il livello del liquido di
raffreddamento nel serbatoio
liquido di raffreddamento.
• Controllare il funzionamento di
tutte le luci esterne, ivi comprese le
luci stop, gli indicatori di direzione
e lampeggiatori di emergenza.
• Controllare le pressioni di
gonfiamento di tutti gli pneumatici,
incluso quello di scorta e per
pneumatici logori, usurati in modo
non uniforme o danneggiati.
• Controllare per allentamento dei
dadi ad alette ruota.
Almeno due volte all'anno:
(vale a dire ad ogni primavera e
autunno)
• Controllare i tubi flessibili di
radiatore, riscaldatore e
condizionamento aria per perdite o
danneggiamento.
• Controllare lo spruzzo del
lavaparabrezza e il funzionamento
del tergicristallo. Pulire le spazzole
tergicristallo con un panno pulito
imbevuto di fluido lavavetri.
• Controllare l'allineamento dei fari.
• Controllare le cinture di sicurezza
per usura e funzionamento.
Almeno una volta all'anno:
• Pulire i fori di drenaggio di
carrozzeria e porte.
• Lubrificare cerniere delle porte e
cerniere del cofano.
• Lubrificare serrature e scontri di
porte e cofano.
• Lubrificare le guarnizioni di tenuta
in gomma delle porte.
• Controllare il sistema di
condizionamento aria.
• Ispezionare e lubrificare rinvio e
comandi dell'ingranaggio riduttore.
• Pulire batteria e terminali.
• Controllare il livello del fluido freno.
7-7
7
Manutenzione

7-8
Manutenzione
SPIEGAZIONE DEGLI INTERVENTI DI MANUTENZIONE PROGRAMMATA
Sistema di raffreddamento
Controllare i componenti del sistema
di raffreddamento come radiatore,
serbatoio liquido di raffreddamento,
tubi flessibili e collegamenti per
perdita e danneggiamento. Sostituire
ogni parte danneggiata.
Liquido di raffreddamento
Il liquido di raffreddamento deve
essere cambiato con gli intervalli
specificati nel piano di
manutenzione.
Fluido ingranaggio riduttore
Il fluido ingranaggio riduttore deve
essere ispezionato con gli intervalli
specificati nel piano di
manutenzione.
Tubi flessibili e linee del freno
Controllare visivamente per corretta
installazione, abrasione, incrinature,
deterioramento e perdita. Sostituire
immediatamente ogni parte
deteriorata o danneggiata.
Fluido freno
Controllare il livello del fluido freno
nel serbatoio fluido freno.
Il livello deve trovarsi tra le indicazioni
MIN e MAX riportate sul lato del
serbatoio. Usare esclusivamente
fluido freno idraulico conforme a
specifica DOT 3 o DOT 4.
Dischi, pastiglie, pinze e rotori
freno
Controllare pastiglie, disco e rotore
per eccessiva usura. Ispezionare le
pinze per eventuale perdita di fluido.
Per maggiori informazioni sul
controllo del limite di usura di
pastiglie o guarnizioni di attrito, fare
riferimento al sito web HYUNDAI.
(http://service.hyundai-motor.com)
Bulloni di montaggio
sospensioni
Controllare i collegamenti delle
sospensioni per lasco o
danneggiamento. Riserrare alla
coppia specificata.
Scatola, rinvio e cuffie dello
sterzo/giunto sferico braccio
inferiore
Con veicolo fermo e sistema ibrido
spento, controllare per eccesso di
gioco libero nel volante. Controllare il
rinvio per curvature o
danneggiamento. Controllare cuffie
parapolvere e giunti sferici per
deterioramento, incrinature o
danneggiamento.
Sostituire ogni parte danneggiata.
Semialberi e cuffie
Controllare semialberi, cuffie e
fascette per incrinature,
deterioramento o danneggiamento.
Sostituire ogni parte danneggiata e,
se necessario, riapplicare il grasso.
Refrigerante condizionamento
aria
Controllare linee e collegamenti del
condizionamento aria per perdita e
danneggiamento.

7-10
Manutenzione
Il motorino elettrico del ventilatore di
raffreddamento è controllato da
temperatura liquido di
raffreddamento, pressione
refrigerante e velocità veicolo. Non
appena la temperatura del liquido di
raffreddamento si abbassa, il
motorino elettrico si spegnerà
automaticamente. Si tratta di una
condizione normale. Non rimuovere MAI il
tappo del liquido di
raffreddamento o il
tappo di scarico
mentre il radiatore è
caldo. Potrebbe fuoriuscire un
getto bollente di liquido di
raffreddamento o vapore
altamente pressurizzato,
causando serie lesioni.
Spegnere il veicolo e attendere
che le parti ubicate nel vano
motore elettrico si raffreddino.
Usare estrema prudenza nel
rimuovere il tappo del liquido di
raffreddamento. Avvolgergli
attorno uno straccio di un certo
spessore e ruotarlo lentamente in
senso antiorario fino al primo
arresto. Fare un passo indietro
mentre la pressione viene
rilasciata dal sistema di
raffreddamento. Quando si è certi
che la pressione è stata
totalmente rilasciata, premere il
tappo, usando uno straccio di un
certo spesse, e continuare a
ruotarlo in senso antiorario fino a
rimuoverlo.
ATTENZIONE
Il motorino elettrico
del ventilatore di
raffreddamento po-
trebbe continuare ad
operare o avviarsi
quando il veicolo non è in
funzione, con il rischio di
causare serie lesioni.
Tenere le mani, gli indumenti e gli
attrezzi lontano dalle pale rotanti
del ventilatore di raffreddamento.
ATTENZIONE
Assicurarsi che il tappo liquido
di raffreddamento sia chiuso a
dovere dopo il rifornimento di
liquido di raffreddamento.
1. Controllare se l'etichetta del
tappo liquido di raffreddamento
è dritta frontalmente.
ATTENZIONE
OTL075062
■Vista anteriore del vano motore elettrico

8-6
Specifiche e Informazioni per l'utente

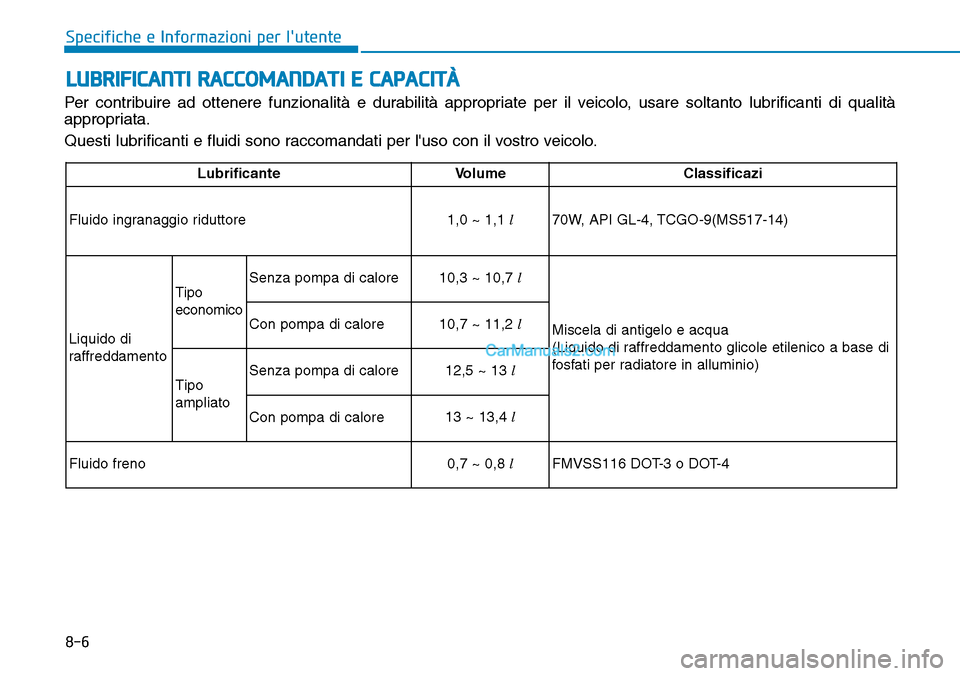

LUBRIFICANTI RACCOMANDATI E CAPACITÀ
Per contribuire ad ottenere funzionalità e durabilità appropriate per il veicolo, usare soltanto lubrificanti di qualità
appropriata.
Questi lubrificanti e fluidi sono raccomandati per l'uso con il vostro veicolo.
Lubrificante Volume Classificazi
Fluido ingranaggio riduttore1,0 ~ 1,1 l
70W, API GL-4, TCGO-9(MS517-14)
Liquido di
raffreddamentoTipo
economicoSenza pompa di calore10,3 ~ 10,7 l
Miscela di antigelo e acqua
(Liquido di raffreddamento glicole etilenico a base di
fosfati per radiatore in alluminio) Con pompa di calore10,7 ~ 11,2 l
Tipo
ampliatoSenza pompa di calore12,5 ~ 13 l
Con pompa di calore13 ~ 13,4 l
Fluido freno0,7 ~ 0,8 l
FMVSS116 DOT-3 o DOT-4
