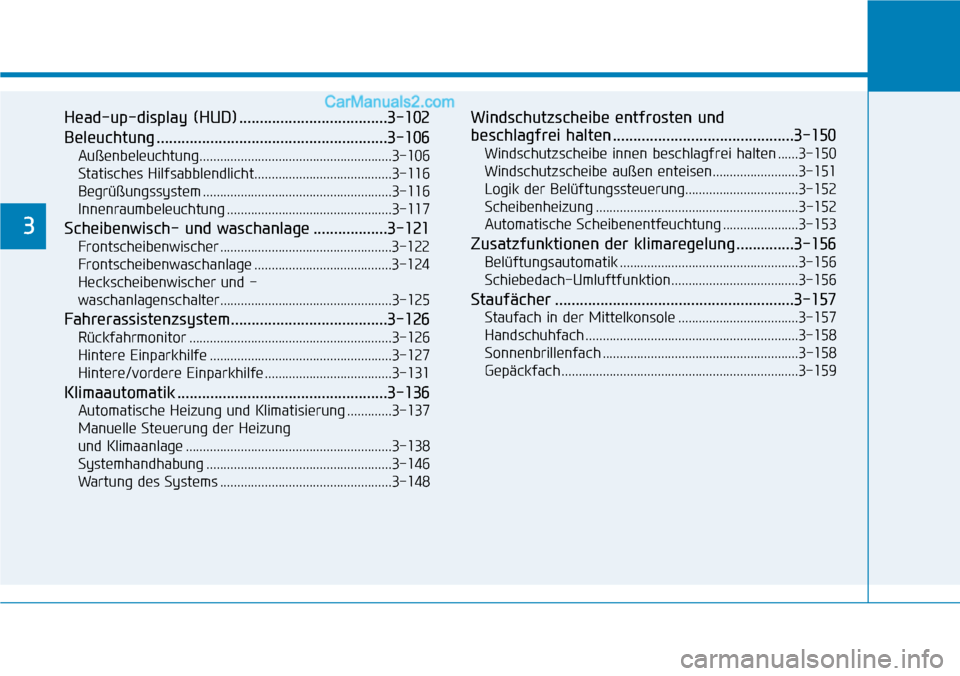

Head-up-display (HUD) ....................................3-102
Beleuchtung ........................................................3-106
Außenbeleuchtung........................................................3-106
Statisches Hilfsabblendlicht........................................3-116
Begrüßungssystem .......................................................3-116
Innenraumbeleuchtung ................................................3-117
Scheibenwisch- und waschanlage ..................3-121
Frontscheibenwischer ..................................................3-122
Frontscheibenwaschanlage ........................................3-124
Heckscheibenwischer und -
waschanlagenschalter..................................................3-125
Fahrerassistenzsystem......................................3-126
Rückfahrmonitor ...........................................................3-126
Hintere Einparkhilfe .....................................................3-127
Hintere/vordere Einparkhilfe .....................................3-131
Klimaautomatik ...................................................3-136
Automatische Heizung und Klimatisierung .............3-137
Manuelle Steuerung der Heizung
und Klimaanlage ............................................................3-138
Systemhandhabung ......................................................3-146
Wartung des Systems ..................................................3-148
Windschutzscheibe entfrosten und
beschlagfrei halten ............................................3-150
Windschutzscheibe innen beschlagfrei halten ......3-150
Windschutzscheibe außen enteisen.........................3-151
Logik der Belüftungssteuerung.................................3-152
Scheibenheizung ...........................................................3-152
Automatische Scheibenentfeuchtung ......................3-153
Zusatzfunktionen der klimaregelung ..............3-156
Belüftungsautomatik ....................................................3-156
Schiebedach-Umluftfunktion.....................................3-156
Staufächer ..........................................................3-157
Staufach in der Mittelkonsole ...................................3-157
Handschuhfach ..............................................................3-158
Sonnenbrillenfach .........................................................3-158
Gepäckfach .....................................................................3-159
3

3-86
Komfortfunktionen Ihres Fahrzeugs
Modus "Benutzereinst."
In dieser Betriebsart können Sie
die Einstellungen für das Kombi-
instrument sowie für Türen und
Leuchten etc. verändern.
1. Head-Up Display
2. Fahrerassistenz
3. Tür
4. Leuchten
5. Klang
6. Komfort
7. Inspektionsintervall
8. Sonstige Funktionen9. Utility-Modus
10. Sprache
11. Reset
In Stellung P schalten, dann Einst.
Ändern
Diese Warnmeldung erscheint, wenn
Sie versuchen, die Benutzer-
einstellungen beim Fahren zu
verändern.
Ändern Sie Benutzereinstellungen
zu Ihrer eigenen Sicherheit erst
dann, wenn das Fahrzeug steht, die
Feststellbremse betätigt und nach
„P“ (Parken) geschaltet wurde.
OOSEV048172L
OIK047148L

3-128
Komfortfunktionen Ihres Fahrzeugs

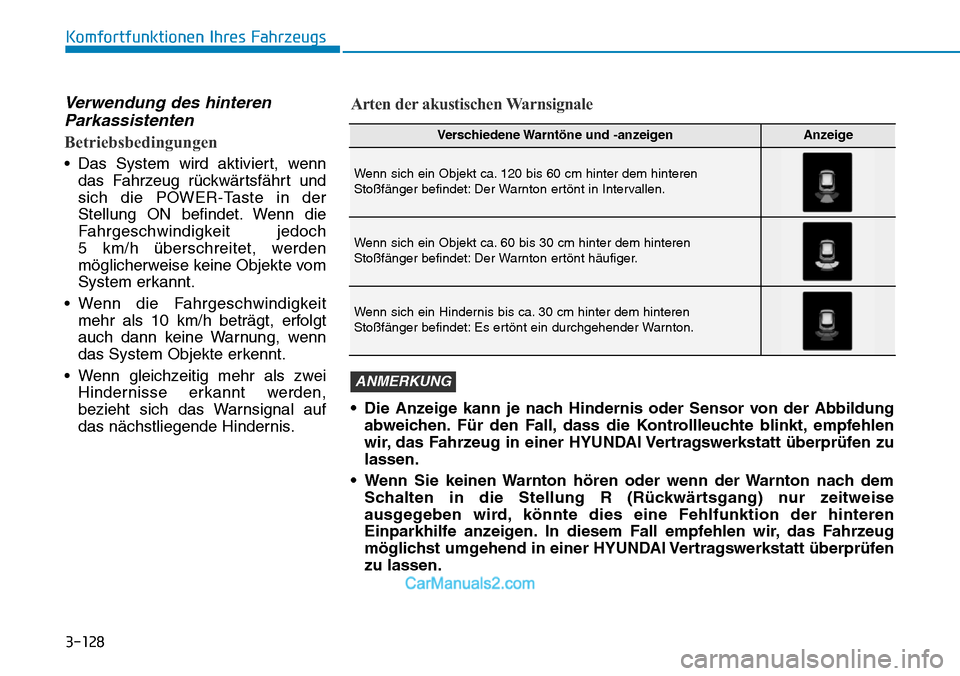

Verwendung des hinteren
Parkassistenten
Betriebsbedingungen
• Das System wird aktiviert, wenn
das Fahrzeug rückwärtsfährt und
sich die POWER-Taste in der
Stellung ON befindet. Wenn die
Fahrgeschwindigkeit jedoch
5 km/h überschreitet, werden
möglicherweise keine Objekte vom
System erkannt.
• Wenn die Fahrgeschwindigkeit
mehr als 10 km/h beträgt, erfolgt
auch dann keine Warnung, wenn
das System Objekte erkennt.
• Wenn gleichzeitig mehr als zwei
Hindernisse erkannt werden,
bezieht sich das Warnsignal auf
das nächstliegende Hindernis.
Verschiedene Warntöne und -anzeigenAnzeige
Wenn sich ein Objekt ca. 120 bis 60 cm hinter dem hinteren
Stoßfänger befindet: Der Warnton ertönt in Intervallen.
Wenn sich ein Objekt ca. 60 bis 30 cm hinter dem hinteren
Stoßfänger befindet: Der Warnton ertönt häufiger.
Wenn sich ein Hindernis bis ca. 30 cm hinter dem hinteren
Stoßfänger befindet: Es ertönt ein durchgehender Warnton.
• Die Anzeige kann je nach Hindernis oder Sensor von der Abbildung
abweichen. Für den Fall, dass die Kontrollleuchte blinkt, empfehlen
wir, das Fahrzeug in einer HYUNDAI Vertragswerkstatt überprüfen zu
lassen.
• Wenn Sie keinen Warnton hören oder wenn der Warnton nach dem
Schalten in die Stellung R (Rückwärtsgang) nur zeitweise
ausgegeben wird, könnte dies eine Fehlfunktion der hinteren
Einparkhilfe anzeigen. In diesem Fall empfehlen wir, das Fahrzeug
möglichst umgehend in einer HYUNDAI Vertragswerkstatt überprüfen
zu lassen.
ANMERKUNG
Arten der akustischen Warnsignale

3-129
Komfortfunktionen Ihres Fahrzeugs
3
Zum Ausschalten der
hinteren Einparkhilfe
(ausstattungsabhängig)
Betätigen Sie die Taste, um die
hintere Einparkhilfe auszuschalten.
Die Kontrollleuchte in der Taste
leuchtet auf.
Bedingungen, unter denen
die hintere Einparkhilfe
möglicherweise nicht
ordnungsgemäß arbeitet
Unter den folgenden Bedingungen
kann die Funktion der hinteren
Einparkhilfe eingeschränkt sein:
• Auf den Sensoren befindet sich
Raureif.
• Die Sensoren sind z. B. mit Eis
oder Schnee bedeckt oder die
Sensorabdeckung ist blockiert.
Unter den folgenden Umständen
liegt möglicherweise eine
Fehlfunktion des hinteren
Parkassistenten vor:
• Fahren auf unebenen Untergrund
(unbefestigte Straßen, Schotter,
Kies, Geröll und starkes Gefälle).
• Objekte, die übermäßigen Lärm
verursachen (Fahrzeughupen,
laute Motorräder, Lkw-Druckluft-
bremsen etc.), können die
Sensoren stören.
• Starker Regen und Sprühwasser.
• Funksender oder Mobiltelefone in
der Nähe des Sensors.
• Die Sensoren sind mit Schnee
bedeckt.
• Es wurde markenfremdes Zubehör
montiert oder die Höhe des
Stoßfängers oder die Einbaulage
des Sensors verändert.
OOSEV048060L

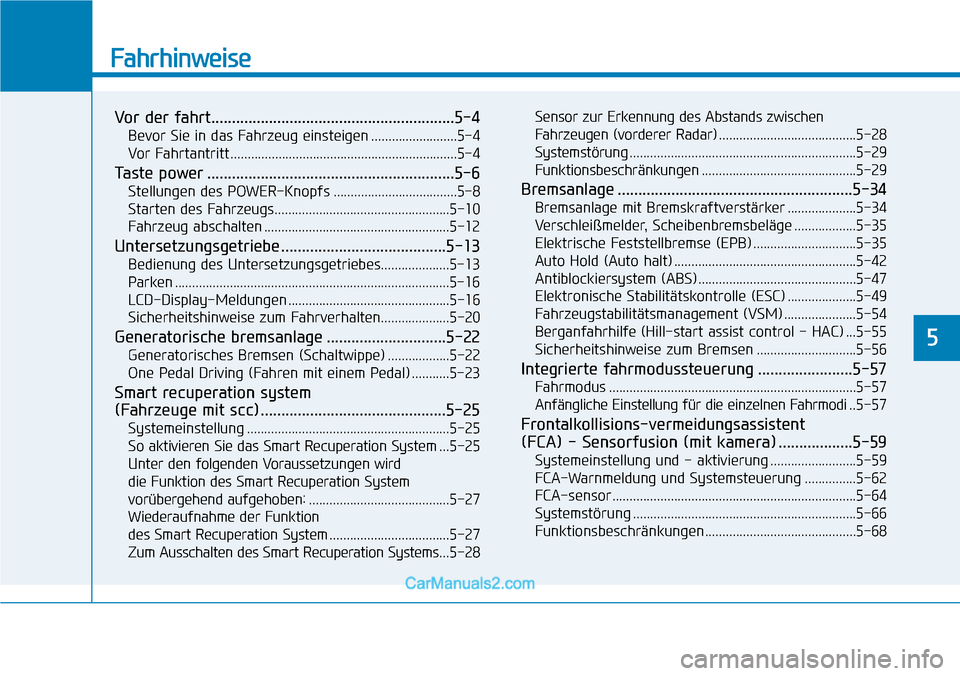

Fahrhinweise
Vor der fahrt...........................................................5-4
Bevor Sie in das Fahrzeug einsteigen .........................5-4
Vor Fahrtantritt ..................................................................5-4
Taste power ............................................................5-6
Stellungen des POWER-Knopfs ....................................5-8
Starten des Fahrzeugs...................................................5-10
Fahrzeug abschalten ......................................................5-12
Untersetzungsgetriebe ........................................5-13
Bedienung des Untersetzungsgetriebes....................5-13
Parken ................................................................................5-16
LCD-Display-Meldungen ...............................................5-16
Sicherheitshinweise zum Fahrverhalten....................5-20
Generatorische bremsanlage .............................5-22
Generatorisches Bremsen (Schaltwippe) ..................5-22
One Pedal Driving (Fahren mit einem Pedal) ...........5-23
Smart recuperation system
(Fahrzeuge mit scc).............................................5-25
Systemeinstellung ...........................................................5-25
So aktivieren Sie das Smart Recuperation System ...5-25
Unter den folgenden Voraussetzungen wird
die Funktion des Smart Recuperation System
vorübergehend aufgehoben:.........................................5-27
Wiederaufnahme der Funktion
des Smart Recuperation System...................................5-27
Zum Ausschalten des Smart Recuperation Systems...5-28Sensor zur Erkennung des Abstands zwischen
Fahrzeugen (vorderer Radar)........................................5-28
Systemstörung..................................................................5-29
Funktionsbeschränkungen.............................................5-29
Bremsanlage .........................................................5-34
Bremsanlage mit Bremskraftverstärker ....................5-34
Verschleißmelder, Scheibenbremsbeläge ..................5-35
Elektrische Feststellbremse (EPB) ..............................5-35
Auto Hold (Auto halt) .....................................................5-42
Antiblockiersystem (ABS) ..............................................5-47
Elektronische Stabilitätskontrolle (ESC) ....................5-49
Fahrzeugstabilitätsmanagement (VSM) .....................5-54
Berganfahrhilfe (Hill-start assist control - HAC) ...5-55
Sicherheitshinweise zum Bremsen .............................5-56
Integrierte fahrmodussteuerung .......................5-57
Fahrmodus ........................................................................5-57
Anfängliche Einstellung für die einzelnen Fahrmodi..5-57
Frontalkollisions-vermeidungsassistent
(FCA) - Sensorfusion (mit kamera) ..................5-59
Systemeinstellung und - aktivierung .........................5-59
FCA-Warnmeldung und Systemsteuerung ...............5-62
FCA-sensor .......................................................................5-64
Systemstörung .................................................................5-66
Funktionsbeschränkungen ............................................5-68
5

5-55
Fahrhinweise
5

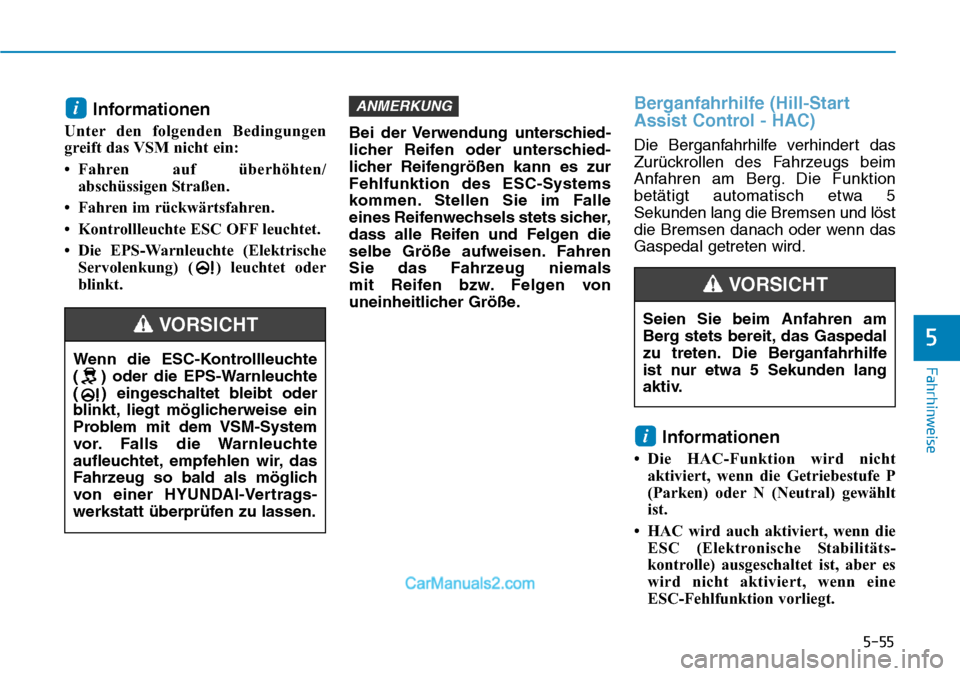

Informationen
Unter den folgenden Bedingungen
greift das VSM nicht ein:
• Fahren auf überhöhten/
abschüssigen Straßen.
• Fahren im rückwärtsfahren.
• Kontrollleuchte ESC OFF leuchtet.
• Die EPS-Warnleuchte (Elektrische
Servolenkung) ( ) leuchtet oder
blinkt.Bei der Verwendung unterschied-
licher Reifen oder unterschied-
licher Reifengrößen kann es zur
Fehlfunktion des ESC-Systems
kommen. Stellen Sie im Falle
eines Reifenwechsels stets sicher,
dass alle Reifen und Felgen die
selbe Größe aufweisen. Fahren
Sie das Fahrzeug niemals
mit Reifen bzw. Felgen von
uneinheitlicher Größe.
Berganfahrhilfe (Hill-Start
Assist Control - HAC)
Die Berganfahrhilfe verhindert das
Zurückrollen des Fahrzeugs beim
Anfahren am Berg. Die Funktion
betätigt automatisch etwa 5
Sekunden lang die Bremsen und löst
die Bremsen danach oder wenn das
Gaspedal getreten wird.
Informationen
• Die HAC-Funktion wird nicht
aktiviert, wenn die Getriebestufe P
(Parken) oder N (Neutral) gewählt
ist.
• HAC wird auch aktiviert, wenn die
ESC (Elektronische Stabilitäts-
kontrolle) ausgeschaltet ist, aber es
wird nicht aktiviert, wenn eine
ESC-Fehlfunktion vorliegt.
i
ANMERKUNGi
Wenn die ESC-Kontrollleuchte
( ) oder die EPS-Warnleuchte
( ) eingeschaltet bleibt oder
blinkt, liegt möglicherweise ein
Problem mit dem VSM-System
vor. Falls die Warnleuchte
aufleuchtet, empfehlen wir, das
Fahrzeug so bald als möglich
von einer HYUNDAI-Vertrags-
werkstatt überprüfen zu lassen.
VORSICHTSeien Sie beim Anfahren am
Berg stets bereit, das Gaspedal
zu treten. Die Berganfahrhilfe
ist nur etwa 5 Sekunden lang
aktiv.
VORSICHT

5-68

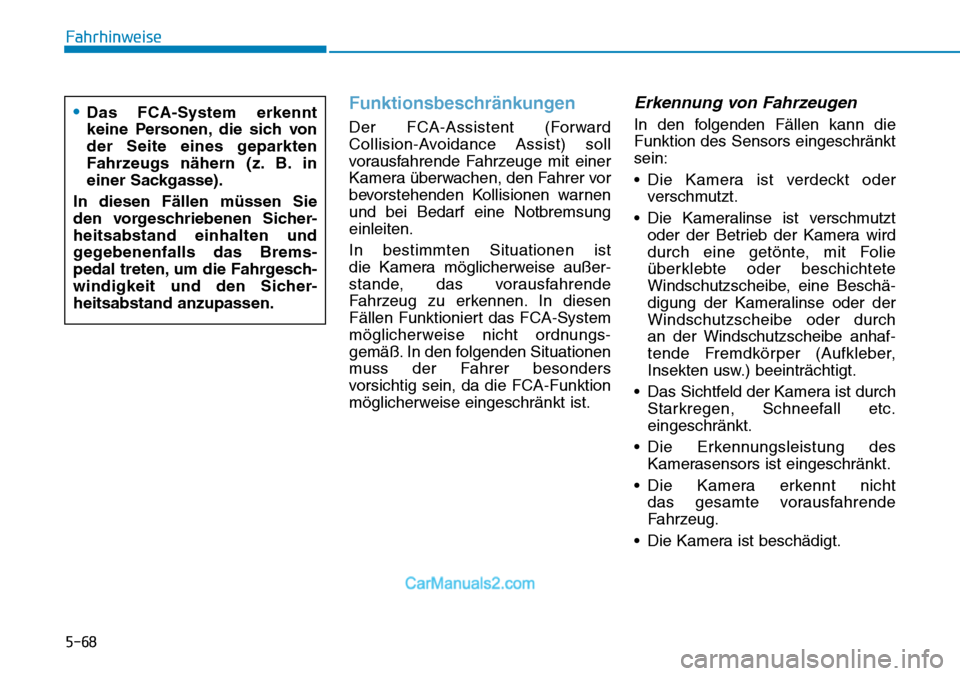

Funktionsbeschränkungen
Der FCA-Assistent (Forward
Collision-Avoidance Assist) soll
vorausfahrende Fahrzeuge mit einer
Kamera überwachen, den Fahrer vor
bevorstehenden Kollisionen warnen
und bei Bedarf eine Notbremsung
einleiten.
In bestimmten Situationen ist
die Kamera möglicherweise außer-
stande, das vorausfahrende
Fahrzeug zu erkennen. In diesen
Fällen Funktioniert das FCA-System
möglicherweise nicht ordnungs-
gemäß. In den folgenden Situationen
muss der Fahrer besonders
vorsichtig sein, da die FCA-Funktion
möglicherweise eingeschränkt ist.
Erkennung von Fahrzeugen
In den folgenden Fällen kann die
Funktion des Sensors eingeschränkt
sein:
• Die Kamera ist verdeckt oder
verschmutzt.
• Die Kameralinse ist verschmutzt
oder der Betrieb der Kamera wird
durch eine getönte, mit Folie
überklebte oder beschichtete
Windschutzscheibe, eine Beschä-
digung der Kameralinse oder der
Windschutzscheibe oder durch
an der Windschutzscheibe anhaf-
tende Fremdkörper (Aufkleber,
Insekten usw.) beeinträchtigt.
• Das Sichtfeld der Kamera ist durch
Starkregen, Schneefall etc.
eingeschränkt.
• Die Erkennungsleistung des
Kamerasensors ist eingeschränkt.
• Die Kamera erkennt nicht
das gesamte vorausfahrende
Fahrzeug.
• Die Kamera ist beschädigt.
Fahrhinweise
•Das FCA-System erkennt
keine Personen, die sich von
der Seite eines geparkten
Fahrzeugs nähern (z. B. in
einer Sackgasse).
In diesen Fällen müssen Sie
den vorgeschriebenen Sicher-
heitsabstand einhalten und
gegebenenfalls das Brems-
pedal treten, um die Fahrgesch-
windigkeit und den Sicher-
heitsabstand anzupassen.

5-83
Fahrhinweise
5
Funktionsbeschränkungen
Der FCA-Assistent (Forward
Collision Avoidance) soll voraus-
fahrende Fahrzeuge oder auf der
Fahrbahn befindliche Fußgänger
mittels Radar und einer Kamera
erkennen, den Fahrer vor bevor-
stehenden Kollisionen warnen und
bei Bedarf eine Notbremsung
einleiten.
In bestimmten Situationen sind
Radarsensor oder Kamera
möglicherweise nicht in der Lage, vor
dem eigenen Fahrzeug befindliche
Fahrzeuge oder Fußgänger zu
erkennen. In diesen Fällen
Funktioniert das FCA-System
möglicherweise nicht ordnungs-
gemäß. In den folgenden Situationen
muss der Fahrer besonders
vorsichtig sein, da die FCA-Funktion
möglicherweise eingeschränkt ist.
Erkennung von Fahrzeugen
In den folgenden Fällen kann die
Funktion des Sensors eingeschränkt
sein:
• Radarsensor oder Kamera sind
durch Fremdkörper bzw. Fremd-
partikel blockiert.
• Die Kameralinse ist verschmutzt
oder der Betrieb der Kamera wird
durch eine getönte, mit Folie
überklebte oder beschichtete
Windschutzscheibe, eine Beschä-
digung der Kameralinse oder der
Windschutzscheibe oder durch
an der Windschutzscheibe anhaf-
tende Fremdkörper (Aufkleber,
Insekten usw.) beeinträchtigt.
• Schlechte Witterungsbedingungen
wie z.B. Starkregen oder dichter
Schneefall beschränken das
Sichtfeld von Radarsensor bzw.
Kamera.
• Es gibt elektromagnetische
Störungen.
• Das Radarsignal wird falsch
reflektiert.
• Die Erkennungsfunktion von
Radar/Kamera ist begrenzt.
•Das FCA-System ist ohne
Funktion, wenn der Rück-
wärtsgang eingelegt ist.
•Das FCA-System ist nicht
dafür konzipiert, andere
Objekte (Tiere etc.) auf der
Fahrbahn zu erkennen.
•Das FCA-System erkennt
keine Fahrzeuge in der
Gegenspur.
•Das FCA-System erkennt
keine Fahrzeuge, die sich
von der Seite nähern (Quer-
verkehr).
•Das FCA-System erkennt
keine Personen, die sich von
der Seite eines geparkten
Fahrzeugs nähern (z. B. in
einer Sackgasse).
In diesen Fällen müssen Sie
den vorgeschriebenen Sicher-
heitsabstand einhalten und
gegebenenfalls das Brems-
pedal treten, um die Fahrgesch-
windigkeit und den Sicher-
heitsabstand anzupassen.
VORSICHT
