2019 CITROEN BERLINGO VAN sensor

169
Funktionsfel
Om ett funktionsfel uppstår
vid iläggning av backväxeln,
tänds denna varningslampa på
instrumentpanelen, ett meddelande
visas och en ljudsignal hörs (kort
p i p).
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för att kontrollera
systemet.
Backkamera
När motorn är igång och backväxeln läggs
i tillåter det här systemet två visningar av
fordonets närmsta omgivningar på pekskärmen
med den bakre kameran. Olika vyer som beror på sammanhanget kan
visas i vänstra delen:
-
standardvy,
- 1 80° vy,
-

i
nzoomad vy
AUTO-läget är aktiverat som standard.
I detta läge väljer systemet den bästa
vyn (standard eller zoom) beroende på
informationen från parkeringssensorerna.
Du kan när som helst under manövern ändra
typ av vy. Funktionens status sparas inte när tändningen
s l å s av.
Funktionsprincip
Skärmen är uppdelad i två delar: till vänster
finns en vy beroende av sammanhang, till
höger en vy av bilen uppifrån i de närmaste
omgivningarna.
Parkeringshjälpens sensorer kompletterar
informationen om vyn av bilen uppifrån.
Backkameran används för att detektera
omgivningen när bilen körs med låg hastighet
En bild ovanifrån av omgivningen återskapas
(visas mellan blå ramar) i realtid medan du
manövrerar bilen.
Med hjälp av denna bild blir det lättare att
parkera bilen rakt och se alla hinder i närheten.
Bilden raderas automatiskt om bilen står
parkerad för länge.
Systemet är en hjälpfunktion som inte
innebär att föraren kan vara mindre
uppmärksam.

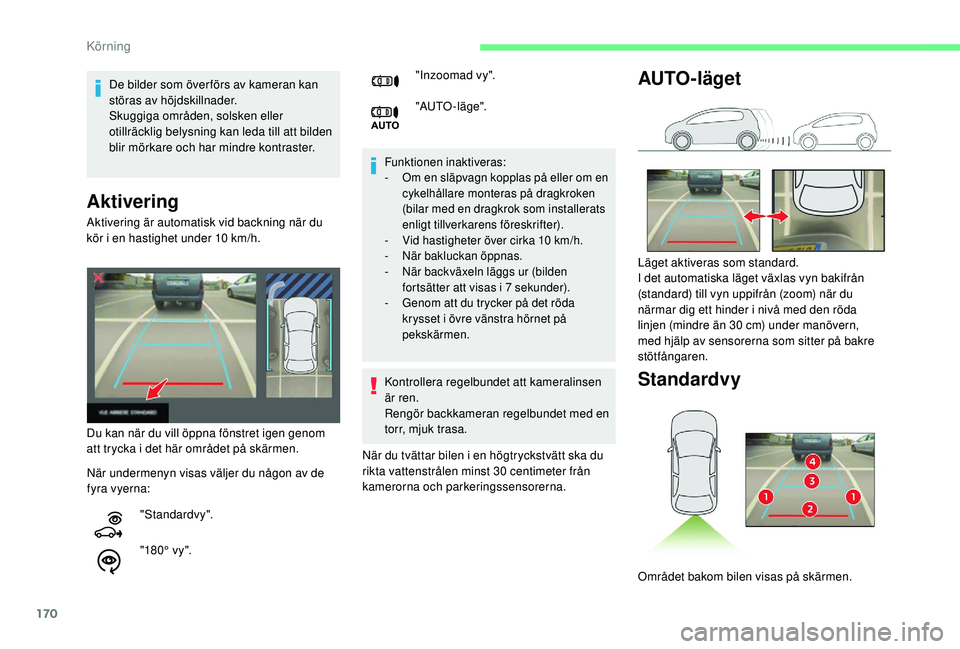

6
Körning

170
Aktivering
Funktionen inaktiveras:
- O m en släpvagn kopplas på eller om en
cykelhållare monteras på dragkroken
(bilar med en dragkrok som installerats
enligt tillverkarens föreskrifter).
-

V
id hastigheter över cirka 10 km/h.
-
N

är bakluckan öppnas.
-

N
är backväxeln läggs ur (bilden
fortsätter att visas i 7
sekunder).
-

G
enom att du trycker på det röda
krysset i övre vänstra hörnet på
pekskärmen.
Kontrollera regelbundet att kameralinsen
är ren.
Rengör backkameran regelbundet med en
torr, mjuk trasa.
När du tvättar bilen i en högtryckstvätt ska du
rikta vattenstrålen minst 30
centimeter från
kamerorna och parkeringssensorerna.
När undermenyn visas väljer du någon av de
fyra vyerna:
"Standardvy".
"18 0 ° v y ".
Aktivering är automatisk vid backning när du
kör i en hastighet under 10

km/h.
Du kan när du vill öppna fönstret igen genom
att trycka i det här området på skärmen.
AUTO-läget
Standardvy
Läget aktiveras som standard.
I det automatiska läget växlas vyn bakifrån
(standard) till vyn uppifrån (zoom) när du
närmar dig ett hinder i nivå med den röda
linjen (mindre än 30 cm) under manövern,
med hjälp av sensorerna som sitter på bakre
stötfångaren.
Området bakom bilen visas på skärmen.
De bilder som över förs av kameran kan
störas av höjdskillnader.
Skuggiga områden, solsken eller
otillräcklig belysning kan leda till att bilden
blir mörkare och har mindre kontraster.
"Inzoomad vy".
"AUTO-läge".
Körning

171
Inzoomad vy
Kameran registrerar omgivningen under
manövern och återskapar en vy uppifrån
bakom bilen i dess närmaste omgivning för att
bilen ska kunna manövreras i förhållande till
omgivande hinder.
Denna vy är tillgänglig i läget AUTO eller
genom val i inställningsmenyn för vy.
Park Assist
Systemet är ett parkeringshjälpsystem.
Det känner av tomma parkeringsplatser
och parkerar bilen på parkeringsplatsen
medan föraren hanterar körriktning, växling,
acceleration och bromsning.
För att hjälpa föraren vid manövrering aktiverar
systemet automatiskt Backkamera och
parkeringshjälpen.Systemet är en hjälpfunktion som inte
innebär att föraren kan vara mindre
uppmärksam.
Föraren måste behålla kontrollen
över bilen och vara uppmärksam på
omgivningen innan manövern inleds.
Föraren ska även kontrollera att
parkeringsplatsen förblir tom under hela
manövern.
De blå linjerna 1 representerar bilens bredd
med utfällda sidospeglar. Linjernas riktning är
beroende av rattens läge.
Räknat från främre stötfångaren, motsvarar
den röda linjen 2 ett avstånd på 30

cm och
de två blå linjerna 3 och 4 ett avstånd på 1

m
respektive 2

m.
Denna vy är tillgänglig i läget AUTO eller
genom val i inställningsmenyn för vy. Hindren kan förefalla befinna sig längre
bort än i verkligheten.
Under manövern är det viktigt att
ha kontroll över bilens sidor via
sidospeglarna.
Parkeringssensorerna bak kompletterar
även informationen om bilens omgivning.
180°- v y
Med 180°-vyn kan du backa ut från en
parkeringsplats och på förhand se om fordon,
fotgängare eller cyklister närmar sig.
Denna vy rekommenderas inte för att göra en
fullständig manöver.Den består av 3 zoner: vänster A
, mitten B och
höger C .
Denna vy är endast tillgänglig genom val i
ändringsmenyn för vy.
Systemet mäter tomma parkeringsplatser
och beräknar avstånd till hinder via
ultraljudssensorer som är inbyggda i bilens
främre och bakre stötfångare.
6
Körning

175
Funktionsbegränsningar
- Systemet kan föreslå ett olämpligt parkeringsutrymme (parkering förbjuden,
arbete pågår med skadad vägbeläggning,
plats vid sidan av ett dike, etc.).
-

S
ystemet kan indikera att det har
detekterat en parkeringsrutan, men
föreslår inte parkeringsrutan eftersom det
finns ett fast föremål som är i vägen för
parkeringsmanövern.
-

S
ystemet är inte framtaget för
parkeringsmanövrer i en skarp kurva.
-

S
ystemet identifierar inte platser som
är mycket större än fordonet eller som
begränsas av föremål som är för låga
(trottoarer, stubbar etc.) eller för tunna (träd,
stolpar, staket etc.).
-

V
issa föremål i sensorernas döda vinklar
kanske inte känns av eller känns inte längre
av under manövern.
-

V
issa material (textil) absorberar ljudvågor:
fotgängare kanske inte känns av.
-

E
n stöt framtill eller baktill på bilen kan
ändra sensorinställningarna, vilket systemet
inte alltid känner av: avståndsmätningar kan
bli felaktiga. Bilens sensorer och kameror kan störas av:
-

s
nö eller löv på vägen,
-
dål

iga väderförhållanden (kraftigt regn, tjock
dimma, snö),
-
bu

llriga fordon och maskiner (lastbilar,
tryckluftsborrar etc.)
Använd inte funktionen under följande
yttre förhålanden:
-

l
ängs en lös kant (dike etc.), längs en
kaj, vid kanten av ett stup,
-
när

vägytan är hal (isbeläggning etc.).
Använd inte funktionen om något av
följande fel förekommer:
-

F
ör lågt däcktryck,
-

o
m en av stötfångarna är skadad,
-

o
m det finns ett fel på någon av
kamerorna,
Underhållsrekommendationer
- Kontrollera att sensorerna och kamerorna är rena.
Rengör vid behov kameralinserna med en
mjuk, torr trasa.
-

V
id högtryckstvätt ska strålen hållas minst
30
cm från sensorerna och kamerorna.
-

S
e till att sensorerna och kamerorna inte är
täckta av lera eller snö vid dåligt väder eller
på vintern. Använd inte funktionen om något av
följande förekommer:
-

n
är du fraktar ett föremål som sticker
ut utanför bilen (stege på taket,
cykelhållare baktill etc.).
-
m
ed en icke godkänd dragkrok på
plats,
-
v
id körning med snökedjor,
-
vi
d körning med provisoriskt reservhjul,
-
n
är de monterade hjulen skiljer sig från
de ursprungliga,
-
e
fter modifiering av en eller båda
stötfångarna (extraskydd etc.),
-
O
m sensorerna har reparerats utanför
CITROËN-verkstadsnätverket.
-
m
ed sensorer som inte är godkända för
din bil,
-
F

ordonslutningen vid tungt
lastat bagageutrymme kan störa
avståndsmätningen.
6
Körning

176
Funktionsfel
När funktionen inte är aktiverad
blinkar denna kontrollampa tillfälligt
och en ljudsignal aktiveras för att
indikera ett systemfel.
Om felet uppstår när systemet används släcks
varningslampan.
Funktionen inaktiveras om
felfunktionen i parkeringssensorerna,
som indikeras genom att denna
varningslampa tänds, uppstår under
användning.
Vid funktionsfel ska du låta en CITROËN-
återförsäljare eller en annan kvalificerad
verkstad kontrollera systemet. Vid en felfunktion i servostyrningen
tänds denna varningslampa
på instrumentpanelen och ett
varningsmeddelande visas.
Stanna bilen så fort du kan på ett säkert sätt.
Kontakta en CITROËN-åter försäljare eller en
annan kvalificerad verkstad.
Däcktrycksvarnare
System som över vakar däcktrycket vid körning. Systemet över vakar trycket i de fyra däcken så
snart bilen sätts i rörelse.
Det jämför signaler från hjulhastighetsgivarna
med särskilda referensvärden, som
ska nollställas efter varje justering av
däcktr ycket eller efter byte av ett hjul
.
Systemet sänder en varning så snart det
upptäcker att trycket sjunker i ett eller flera
däck.
Däcktrycksvarnarens funktion innebär inte
att föraren kan vara mindre uppmärksam.
Trycket i däcken ska fortfarande
kontrolleras varje månad (även
reservhjulet) samt före varje långfärd.
Om bilen körs med för lågt däcktryck
försämras köregenskaperna,
bromssträckorna förlängs och graden
av slitage ökar, särskilt under krävande
förhållanden (tung last, hög hastighet och
långa körsträckor).
Att köra bilen med för lågt däcktryck ökar
även bränsleförbrukningen. Däcktrycken som gäller för din bil finns att
läsa på däcktrycksetiketten.
Se motsvarande avsnitt för mer
information om identifiering av bilen.
Däcktrycken ska kontrolleras med kalla
däck (efter 1 timmes stillastående eller
efter en körsträcka som understiger 10
km
vid måttlig hastighet).
I annat fall (varma däck) ökar du
tryckvärdena på dekalen med 0,3 bar.
Snökedjor
Systemet ska inte nollställas efter
montering eller demontering av snökedjor.
Däcktrycksvarning
Denna varning indikeras via en
lampa som lyser med fast sken, en
ljudsignal och, beroende på vilken
utrustning som är installerad, ett
meddelande på skärmen.
F

S

änk genast hastigheten och undvik
kraftiga rattvridningar och inbromsningar.
F

S

tanna så fort trafikförhållandena tillåter
detta.
Körning
