2019 Alfa Romeo Giulia ABS

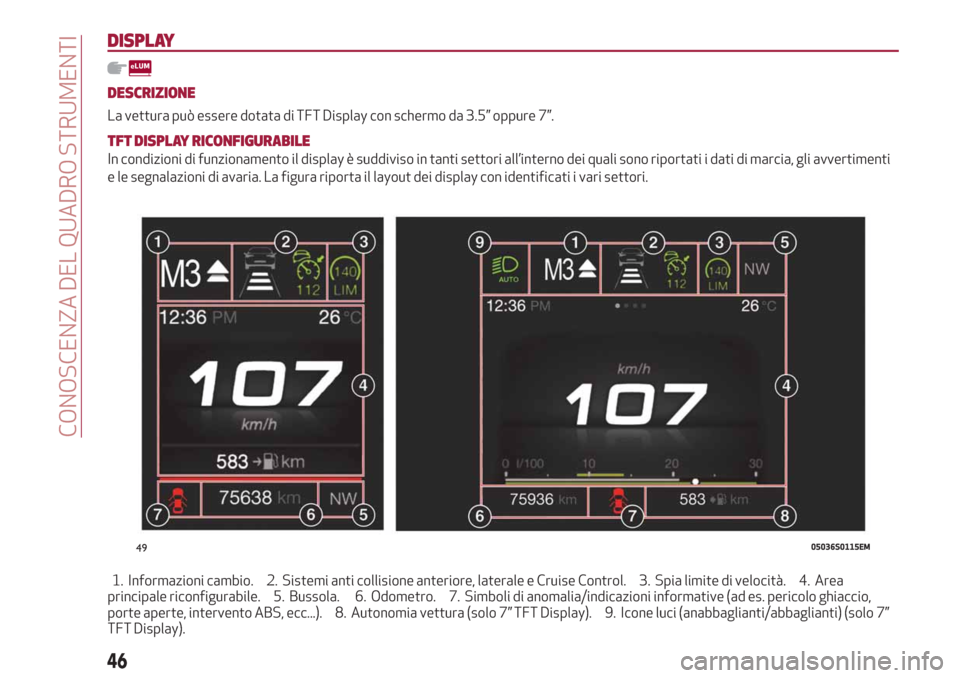

DISPLAY
DESCRIZIONE
La vettura può essere dotata di TFT Display con schermo da 3.5” oppure 7”.
TFT DISPLAY RICONFIGURABILE
In condizioni di funzionamento il display è suddiviso in tanti settori all’interno dei quali sono riportati i dati di marcia, gli avvertimenti
e le segnalazioni di avaria. La figura riporta il layout dei display con identificati i vari settori.
1. Informazioni cambio. 2. Sistemi anti collisione anteriore, laterale e Cruise Control. 3. Spia limite di velocità. 4. Area
principale riconfigurabile. 5. Bussola. 6. Odometro. 7. Simboli di anomalia/indicazioni informative (ad es. pericolo ghiaccio,
porte aperte, intervento ABS, ecc...). 8. Autonomia vettura (solo 7” TFT Display). 9. Icone luci (anabbaglianti/abbaglianti) (solo 7”
TFT Display).
4905036S0115EM
46

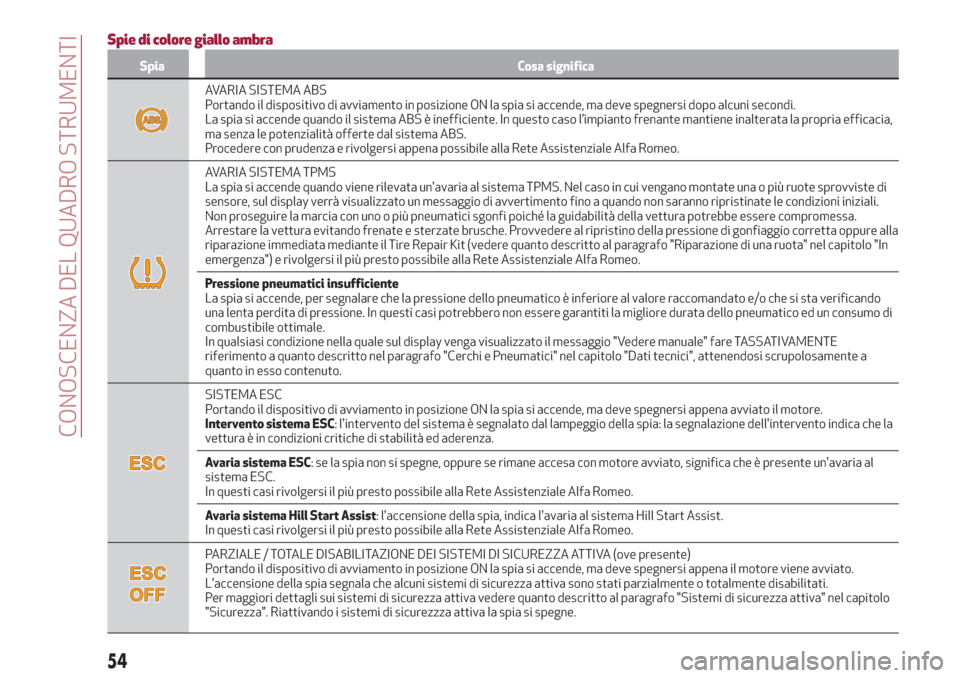

CONOSCENZA DEL QUADRO STRUMENTI

Spie di colore giallo ambra
Spia Cosa significa
AVARIA SISTEMA ABS
Portando il dispositivo di avviamento in posizione ON la spia si accende, ma deve spegnersi dopo alcuni secondi.
La spia si accende quando il sistema ABS è inefficiente. In questo caso l’impianto frenante mantiene inalterata la propria efficacia,
ma senza le potenzialità offerte dal sistema ABS.
Procedere con prudenza e rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA TPMS
La spia si accende quando viene rilevata un'avaria al sistema TPMS. Nel caso in cui vengano montate una o più ruote sprovviste di
sensore, sul display verrà visualizzato un messaggio di avvertimento fino a quando non saranno ripristinate le condizioni iniziali.
Non proseguire la marcia con uno o più pneumatici sgonfi poiché la guidabilità della vettura potrebbe essere compromessa.
Arrestare la vettura evitando frenate e sterzate brusche. Provvedere al ripristino della pressione di gonfiaggio corretta oppure alla
riparazione immediata mediante il Tire Repair Kit (vedere quanto descritto al paragrafo "Riparazione di una ruota" nel capitolo "In
emergenza") e rivolgersi il più presto possibile alla Rete Assistenziale Alfa Romeo.
Pressione pneumatici insufficiente
La spia si accende, per segnalare che la pressione dello pneumatico è inferiore al valore raccomandato e/o che si sta verificando
una lenta perdita di pressione. In questi casi potrebbero non essere garantiti la migliore durata dello pneumatico ed un consumo di
combustibile ottimale.
In qualsiasi condizione nella quale sul display venga visualizzato il messaggio "Vedere manuale" fare TASSATIVAMENTE
riferimento a quanto descritto nel paragrafo "Cerchi e Pneumatici" nel capitolo "Dati tecnici", attenendosi scrupolosamente a
quanto in esso contenuto.
SISTEMA ESC
Portando il dispositivo di avviamento in posizione ON la spia si accende, ma deve spegnersi appena avviato il motore.
Intervento sistema ESC: l'intervento del sistema è segnalato dal lampeggio della spia: la segnalazione dell'intervento indica che la
vettura è in condizioni critiche di stabilità ed aderenza.
Avaria sistema ESC: se la spia non si spegne, oppure se rimane accesa con motore avviato, significa che è presente un'avaria al
sistema ESC.
In questi casi rivolgersi il più presto possibile alla Rete Assistenziale Alfa Romeo.
Avaria sistema Hill Start Assist: l'accensione della spia, indica l'avaria al sistema Hill Start Assist.
In questi casi rivolgersi il più presto possibile alla Rete Assistenziale Alfa Romeo.
PARZIALE / TOTALE DISABILITAZIONE DEI SISTEMI DI SICUREZZA ATTIVA (ove presente)
Portando il dispositivo di avviamento in posizione ON la spia si accende, ma deve spegnersi appena il motore viene avviato.
L'accensione della spia segnala che alcuni sistemi di sicurezza attiva sono stati parzialmente o totalmente disabilitati.
Per maggiori dettagli sui sistemi di sicurezza attiva vedere quanto descritto al paragrafo "Sistemi di sicurezza attiva" nel capitolo
"Sicurezza". Riattivando i sistemi di sicurezzza attiva la spia si spegne.
54

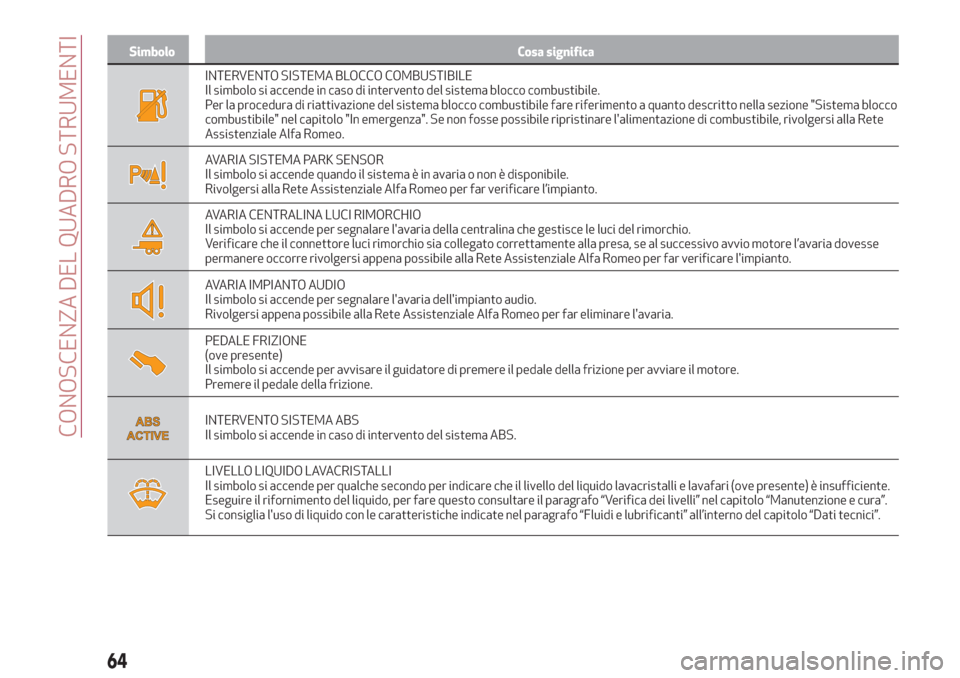

CONOSCENZA DEL QUADRO STRUMENTI

Simbolo Cosa significa
INTERVENTO SISTEMA BLOCCO COMBUSTIBILE
Il simbolo si accende in caso di intervento del sistema blocco combustibile.
Per la procedura di riattivazione del sistema blocco combustibile fare riferimento a quanto descritto nella sezione "Sistema blocco
combustibile" nel capitolo "In emergenza". Se non fosse possibile ripristinare l'alimentazione di combustibile, rivolgersi alla Rete
Assistenziale Alfa Romeo.
AVARIA SISTEMA PARK SENSOR
Il simbolo si accende quando il sistema è in avaria o non è disponibile.
Rivolgersi alla Rete Assistenziale Alfa Romeo per far verificare l’impianto.
AVARIA CENTRALINA LUCI RIMORCHIO
Il simbolo si accende per segnalare l'avaria della centralina che gestisce le luci del rimorchio.
Verificare che il connettore luci rimorchio sia collegato correttamente alla presa, se al successivo avvio motore l’avaria dovesse
permanere occorre rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo per far verificare l'impianto.
AVARIA IMPIANTO AUDIO
Il simbolo si accende per segnalare l'avaria dell'impianto audio.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo per far eliminare l'avaria.
PEDALE FRIZIONE
(ove presente)
Il simbolo si accende per avvisare il guidatore di premere il pedale della frizione per avviare il motore.
Premere il pedale della frizione.
INTERVENTO SISTEMA ABS
Il simbolo si accende in caso di intervento del sistema ABS.
LIVELLO LIQUIDO LAVACRISTALLI
Il simbolo si accende per qualche secondo per indicare che il livello del liquido lavacristalli e lavafari (ove presente) è insufficiente.
Eseguire il rifornimento del liquido, per fare questo consultare il paragrafo “Verifica dei livelli” nel capitolo “Manutenzione e cura”.
Si consiglia l'uso di liquido con le caratteristiche indicate nel paragrafo “Fluidi e lubrificanti” all’interno del capitolo “Dati tecnici”.
64
CONOSCENZA DEL QUADRO STRUMENTI

SISTEMI DI SICUREZZA ATTIVA
La vettura può essere dotata dei
seguenti dispositivi di sicurezza attiva:
ABS (Anti-Lock Brakes);
DTC (Drive Train Control);
ESC (Electronic Stability Control);
TC (Traction Control);
PBA (Panic Brake Assist);
HSA (Hill Start Assist);
AST (Alfa™ Steering Torque);
ATV (Alfa™ Active Torque Vectoring).
Per il funzionamento dei sistemi vedere
quanto descritto alle pagine seguenti.
SISTEMA ABS (Anti-lock Braking
System)
È un sistema, parte integrante
dell'impianto frenante, che evita il
bloccaggio e conseguentemente lo
slittamento di una o più ruote, con
qualsiasi condizione del fondo stradale e
intensità dell'azione frenante,
garantendo in tal modo il controllo della
vettura anche nelle frenate di emergenza
ed ottimizzando gli spazi di arresto.
Il sistema interviene in frenata, quando le
ruote sono prossime al bloccaggio,
tipicamente in condizioni di frenate
d'emergenza o in condizioni di bassa
aderenza, dove i bloccaggi possono
essere più frequenti.
Il sistema aumenta inoltre la
controllabilità e stabilità della vetturaqualora la frenata avvenga su una
superficie con aderenza differenziata tra
le ruote del lato destro e del lato sinistro
oppure in curva.
Completa l'impianto il sistema EBD
(Electronic Braking Force Distribution),
che consente di ripartire l'azione
frenante fra le ruote anteriori e quelle
posteriori.
Intervento del sistema
L'ABS, che equipaggia questa vettura, è
dotato di funzionamento "brake by wire”
(Integrated Brake System - IBS). Con
questo sistema il comando di frenata,
dato con la pressione del pedale freno,
non viene trasmesso idraulicamente ma
elettronicamente, pertanto non è più
avvertibile la leggera pulsazione che si
aveva sul pedale con l'intervento del
sistema tradizionale.
33) 34) 35) 36) 37) 38)
SISTEMA DTC (Drive Train Control)(ove presente)
Alcune versioni di questa vettura sono
dotate di un sistema di trazione integrale
(AWD) ad attivazione/disattivazione
automatica che offre una trazione
ottimale per innumerevoli condizioni di
guida e di fondo stradale. Il sistema
riduce al minimo lo slittamento degli
pneumatici ridistribuendoautomaticamente la coppia alle ruote
anteriori e posteriori secondo necessità.
Per massimizzare il risparmio di
combustibile, la vettura con AWD passa
automaticamente alla trazione
posteriore (RWD) quando la strada e le
condizioni ambientali sono tali da non
causare lo slittamento degli pneumatici.
Quando la strada e le condizioni
ambientali richiedono maggiore trazione,
la vettura passa automaticamente alla
modalità AWD.
39)
AVVERTENZA Se si accende il simbolo di
avaria dell’impianto, dopo l'avviamento
del motore o durante la guida, significa
che il sistema AWD non funziona in modo
corretto. Se il messaggio di avviso si
attiva frequentemente, si consiglia di
fare eseguire le operazioni di
manutenzione.
40)
SISTEMA ESC (Electronic Stability
Control)
Il sistema ESC migliora il controllo
direzionale e la stabilità della vettura
sotto diverse condizioni di guida.
Il sistema ESC corregge il sottosterzo e il
sovrasterzo della vettura, ripartendo la
frenata sulle ruote appropriate. Inoltre
anche la coppia erogata dal motore può
72

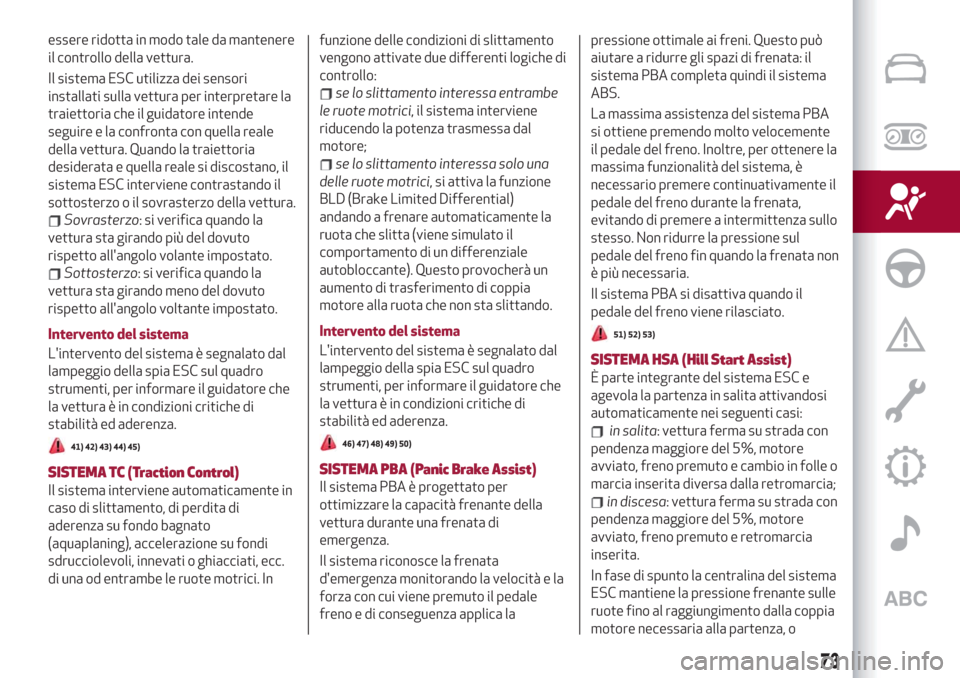

SICUREZZA

essere ridotta in modo tale da mantenere
il controllo della vettura.
Il sistema ESC utilizza dei sensori
installati sulla vettura per interpretare la
traiettoria che il guidatore intende
seguire e la confronta con quella reale
della vettura. Quando la traiettoria
desiderata e quella reale si discostano, il
sistema ESC interviene contrastando il
sottosterzo o il sovrasterzo della vettura.
Sovrasterzo: si verifica quando la
vettura sta girando più del dovuto
rispetto all'angolo volante impostato.
Sottosterzo: si verifica quando la
vettura sta girando meno del dovuto
rispetto all'angolo voltante impostato.
Intervento del sistema
L'intervento del sistema è segnalato dal
lampeggio della spia ESC sul quadro
strumenti, per informare il guidatore che
la vettura è in condizioni critiche di
stabilità ed aderenza.
41) 42) 43) 44) 45)
SISTEMA TC (Traction Control)
Il sistema interviene automaticamente in
caso di slittamento, di perdita di
aderenza su fondo bagnato
(aquaplaning), accelerazione su fondi
sdrucciolevoli, innevati o ghiacciati, ecc.
di una od entrambe le ruote motrici. Infunzione delle condizioni di slittamento
vengono attivate due differenti logiche di
controllo:
se lo slittamento interessa entrambe
le ruote motrici, il sistema interviene
riducendo la potenza trasmessa dal
motore;
se lo slittamento interessa solo una
delle ruote motrici, si attiva la funzione
BLD (Brake Limited Differential)
andando a frenare automaticamente la
ruota che slitta (viene simulato il
comportamento di un differenziale
autobloccante). Questo provocherà un
aumento di trasferimento di coppia
motore alla ruota che non sta slittando.
Intervento del sistema
L'intervento del sistema è segnalato dal
lampeggio della spia ESC sul quadro
strumenti, per informare il guidatore che
la vettura è in condizioni critiche di
stabilità ed aderenza.
46) 47) 48) 49) 50)
SISTEMA PBA (Panic Brake Assist)
Il sistema PBA è progettato per
ottimizzare la capacità frenante della
vettura durante una frenata di
emergenza.
Il sistema riconosce la frenata
d'emergenza monitorando la velocità e la
forza con cui viene premuto il pedale
freno e di conseguenza applica lapressione ottimale ai freni. Questo può
aiutare a ridurre gli spazi di frenata: il
sistema PBA completa quindi il sistema
ABS.
La massima assistenza del sistema PBA
si ottiene premendo molto velocemente
il pedale del freno. Inoltre, per ottenere la
massima funzionalità del sistema, è
necessario premere continuativamente il
pedale del freno durante la frenata,
evitando di premere a intermittenza sullo
stesso. Non ridurre la pressione sul
pedale del freno fin quando la frenata non
è più necessaria.
Il sistema PBA si disattiva quando il
pedale del freno viene rilasciato.
51) 52) 53)
SISTEMA HSA (Hill Start Assist)
È parte integrante del sistema ESC e
agevola la partenza in salita attivandosi
automaticamente nei seguenti casi:
in salita: vettura ferma su strada con
pendenza maggiore del 5%, motore
avviato, freno premuto e cambio in folle o
marcia inserita diversa dalla retromarcia;
in discesa: vettura ferma su strada con
pendenza maggiore del 5%, motore
avviato, freno premuto e retromarcia
inserita.
In fase di spunto la centralina del sistema
ESC mantiene la pressione frenante sulle
ruote fino al raggiungimento dalla coppia
motore necessaria alla partenza, o
73

comunque per un tempo massimo di
2 secondi, consentendo di spostare
agevolmente il piede destro dal pedale
del freno all'acceleratore.
Trascorsi i 2 secondi, senza che sia stata
effettuata la partenza, il sistema si
disattiva automaticamente rilasciando
gradualmente la pressione frenante.
Durante questa fase di rilascio è
possibile percepire un tipico rumore di
sgancio meccanico dei freni, che indica
l'imminente movimento della vettura.
54) 55)
SISTEMA AST (Alfa™ Steering Torque)
56)
La funzionalità AST sfrutta l'integrazione
del sistema ESC con il servosterzo
elettrico per incrementare il livello di
sicurezza dell'intera vettura.
In situazioni critiche (frenata su fondi a
differente aderenza) il sistema ESC,
mediante la funzione AST, comanda allo
sterzo l'attuazione di un contributo
addizionale di coppia sul volante volto a
suggerire al guidatore la manovra più
corretta.
L'azione coordinata dei freni e dello
sterzo aumenta la sensazione di
sicurezza e di controllo della vettura.
SISTEMA ATV (Alfa™ Active Torque
Vectoring).
Il controllo dinamico della trazione serve
per ottimizzare e bilanciare la coppia
motrice tra le ruote di uno stesso asse. Il
sistema ATV migliora l'aderenza in curva
inviando più coppia motrice alla ruota
esterna.
Poiché in curva le ruote esterne di un’auto
percorrono più strada rispetto a quelle
interne e quindi ruotano più velocemente
l’invio di una spinta maggiore alla ruota
posteriore esterna permette all’auto di
avere maggiore stabilità e di non soffrire
di un fenomeno chiamato “sottosterzo”. Il
sottosterzo avviene quando un’auto in
curva tende ad allargare la traiettoria
impostata, in questa situazione
l’accelerazione laterale cui l’auto è
sottoposta diventa maggiore rispetto
alla tenuta degli pneumatici, che non
riescono più a mantenere l’auto nella
traiettoria impostata dal guidatore
tramite l’angolo di sterzo dato attraverso
la rotazione del volante.
ATTENZIONE
33)Per avere la massima efficienza
dell'impianto frenante è necessario un
periodo di assestamento di circa 500 km
(310 miglia): durante questo periodo è
opportuno non effettuare frenate troppo
brusche, ripetute e prolungate.34)Se l'ABS interviene, è segno che si sta
raggiungendo il limite di aderenza tra
pneumatici e fondo stradale: occorre
rallentare per adeguare la marcia
all'aderenza disponibile.
35)Il sistema ABS non può controvertire le
leggi naturali della fisica, e non può
incrementare l'aderenza ottenibile dalle
condizioni della strada.
36)Il sistema ABS non può evitare incidenti,
compresi quelli dovuti a velocità eccessiva in
curva, guida su superfici a bassa aderenza o
aquaplaning.
37)Le capacità del sistema ABS non devono
mai essere provate in modo irresponsabile e
pericoloso tale da compromettere la
sicurezza propria e degli altri.
38)Per il corretto funzionamento del
sistema ABS è indispensabile che gli
pneumatici siano della stessa marca e dello
stesso tipo su tutte le ruote, in perfette
condizioni e soprattutto del tipo e delle
dimensioni prescritte.
39)Potrebbe verificarsi un lieve ritardo
nell'innesto della modalità AWD dopo un
evento di slittamento degli pneumatici.
40)Quando compare il simbolo di avaria del
sistema DTC, il guidatore dovrebbe essere
cosciente della diversa reazione di guida e
ridurre pertanto la velocità. Il simbolo
avvisa inoltre il guidatore di non guidare
in aree che richiedono la trazione integrale e
strade innevate.
41)Il sistema ESC non può modificare le
leggi naturali della fisica, e non può
incrementare l'aderenza dipendente dalle
condizioni della strada.
42)Il sistema ESC non può evitare incidenti,
compresi quelli dovuti a velocità eccessiva in
curva e guida su superfici a bassa aderenza
o aquaplaning.
74
SICUREZZA

disattivare definitivamente il dispositivo
occorre premere una seconda volta il
pulsante
.
IMPOSTAZIONE DELLA VELOCITÀ
DESIDERATA
Le velocità impostabili sono comprese da
un minimo di 30 km/h (oppure a 20 mph
per mercati con quadri strumento con
scala in mph) ad un massimo di 180 km/h
(oppure 110 mph per mercati con quadri
strumento con scala in mph).
Quando la vettura raggiunge la velocità
desiderata, sollevare/abbassare
l'interruttore SET fig. 103 e rilasciarlo
per attivare il dispositivo: al rilascio
dell'acceleratore la vettura procederà
alla velocità selezionata
Mantenendo premuto l'acceleratore:
il dispositivo non sarà in grado di
controllare la distanza tra vettura ed il
veicolo che precede. In questo caso lavelocità sarà determinata soltanto dalla
posizione del pedale dell'acceleratore.
Non appena il pedale acceleratore viene
rilasciato, il dispositivo tornerà ad un
normale funzionamento.
Il sistemanonpuò essere impostato:
quando si preme il pedale del freno;
quando i freni sono surriscaldati;
quando è stato azionato il freno di
stazionamento elettrico;
quando è attiva una fra le modalità P
(parcheggio), R (retromarcia) oppure N
(folle);
quando i giri del motore vanno al di
sopra di una soglia massima;
quando la velocità della vettura non
rientra nella gamma di velocità
impostabile;
quando è in corso, oppure si è appena
concluso, un intervento del sistema ESC
(oppure ABS oppure altri sistemi di
controllo della stabilità);
quando il sistema ESC è disinserito;
quando è in corso un intervento di
frenata automatica da parte del sistema
Forward Collision Warning Plus (ove
presente);
in caso di avaria del dispositivo stesso;
in caso di motore spento;
in caso di ostruzione del sensore radar
(in questo caso occorre pulire la zona del
paraurti in cui è ubicato il sensore).
In caso di sistema impostato le condizionisopra descritte causano inoltre un
annullamento oppure la disattivazione
del sistema con tempistiche che possono
variare in funzione delle condizioni.
AVVERTENZA Il dispositivo non si
disattiva quando, con pedale
acceleratore premuto, si raggiungono
velocità superiori a quelle impostabili
(180 km/h oppure 110 mph, per quadri
con unità di misura in mph). In queste
condizioni il dispositivo potrebbe non
funzionare correttamente e se ne
consiglia quindi la disattivazione.
VARIAZIONE DELLA VELOCITÀ
Aumento velocità
Una volta attivato il dispositivo è
possibile aumentare la velocità
sollevando l'interruttore SET, ad ogni
azione si ottiene un aumento di 1 km/h.
Mantenendo sollevato il pulsante, la
velocità impostata continuerà ad
aumentare, ad intervalli di 10 km/h, fino
al rilascio del pulsante stesso, quindi
verrà memorizzata la nuova velocità.
Diminuzione velocità
Con dispositivo attivato, per diminuire la
velocità abbassare l'interruttore SET, ad
ogni azione si ottiene una riduzione di
1 km/h.
Mantenendo premuto il pulsante, la
velocità impostata continuerà a
diminuire, ad intervalli di 10 km/h, fino al
10307146S0017EM
127

INDICE ALFABETICO
ABS (sistema)...............72
Active Cruise Control..........125
Additivo per emissioni Diesel
AdBlue (UREA)............141
Air bag
Air Bag frontali............104
Air bag laterali.............108
Air bag (sistema di protezione
supplementare SRS).........104
Alfa Connect...............226
Allarme....................14
Alzacristalli elettrici............36
Appoggiatesta...............23
Avvertenze e raccomandazioni. . . .228
Avviamento con batteria ausiliaria . .162
Avviamento con batteria chiave
scarica..................13
Avviamento del motore.........112
Avviamento di emergenza.......161
Batteria..................178
Bloccasterzo................13
BSM (Blind Spot Monitoring).......75
Cambio automatico...........117
Cambio manuale.............116
Carrozzeria (pulizia e
manutenzione).............185
Catene da neve..............184
Centraline fusibili.............153Cerchi e pneumatici...........194
Cerchi e pneumatici in dotazione . . .194
Chiavi
chiave elettronica...........11
Cinture di sicurezza............87
Climatizzatore automatico bizona . . .34
Climatizzazione..............34
Cofano motore...............39
Cofano vano bagagli............40
Comandi
Comandi sul tunnel..........212
Tabella riassuntiva comandi al
volante.................214
Comandi
Tabella riassuntiva comandi sul
tunnel..................212
Comandi sistema Connect.......212
Commutatore luci.............27
Consumo di carburante.........207
Correttore assetto fari..........31
Cruise Control...............123
Dati per l'identificazione........190
Dimensioni.................198
Display....................46
Dispositivi Cybersicurezza.........3
Dispositivo di avviamento........12
Dispositivo sicurezza bambini......17
DTC (sistema)................72
Emissioni di CO2.............207Engine Immobilizer (sistema) . .....13
Fari a scarica di gas Xenon
(sostituzione lampade)........152
Fine ciclo vita vettura..........208
Fluidi e lubrificanti............202
Forward Collision Warning
(sistema).................77
Freni
livello liquido freni..........178
Freno di stazionamento elettrico . . .113
Funzione AFS ................29
Funzione SBL ................31
Fusibili (sostituzione)..........153
Gruppo ottico anteriore con luci
abbaglianti/anabbaglianti
alogene (sostituzione lampade) . .150
In Sosta ..................113
Interni (pulizia) . .............187
Lampade
tipi di lampade.............148
Lane Change (cambio corsia).......30
Le chiavi . ..................11
Liquido lavacristallo/lavafari......178
Luci abbaglianti. . .............29
Luci abbaglianti (sostituzione
lampada)................150
Luci abbaglianti automatiche . .....29
Luci anabbaglianti .............28
Luci anabbaglianti (sostituzione
lampada)................150
