Conservação do veículo209Mini FusíveisN.ºCircuito1Módulo de controlo da carro‐
çaria2Módulo de controlo da carro‐
çaria3Módulo de controlo da carro‐
çaria4Módulo de controlo da carro‐
çaria5Módulo de controlo da carro‐
çaria6Módulo de controlo da carro‐
çaria7Módulo de controlo da carro‐
çaria8Módulo de controlo da carro‐
çaria9Interruptor da ignição10Módulo de diagnóstico de segu‐ rançaN.ºCircuito11Conector da ligação de dados12Controlo da climatização13Porta traseira14Módulo de acesso central15Aviso de desvio de trajetória /
Espelho retrovisor interior16Iluminação dianteira adaptável17Bloqueio da coluna da direcção18Módulo de sensores de estacio‐ namento ultrassónicos19Módulo de controlo da carro‐
çaria / Comando da tensão regu‐ lada20Volante21–22Isqueiro / Tomada auxiliar de CC(dianteira)23Isqueiro / Tomada auxiliar de CC
(consola central traseira)N.ºCircuito24Sobresselente25Módulo dos serviços de telemá‐
tica26Volante aquecido27Conjunto do painel de instru‐
mentos / Sistema de informação
e lazer / Interruptor do aqueci‐
mento auxiliar28Tomada do reboque29Visor de informação / Sistema
de informação e lazer30Módulo de controlo da caixa de
velocidades31Conjunto de instrumentos32Sistema de informação e lazer33Tomada do reboque34Módulo de entrada passiva /
arranque passivo

Conservação do veículo215Atenção
O sistema de controlo da pressão
dos pneus avisa apenas se os
pneus estão com pouca pressão e não substitui a manutenção
regular dos pneus por parte do condutor.
Todas as rodas devem possuir
sensores de pressão e os pneus
devem possuir a pressão prescrita.
Advertência
Nos países onde o sistema de
controlo da pressão dos pneus é exigido legalmente, a utilização de
rodas sem sensores de pressão
invalida a autorização de utilização.
É possível mostrar as pressões
actuais dos pneus no Centro de
Informação do Condutor.
Mostrador do nível médio:
Selecionar a página Pressão dos
pneus em Veículo informação
menu ? no Centro de Informação
do Condutor 3 103.
Mostrador do nível superior:Selecionar a página Pressão dos
pneus no menu Info no Centro de
Informação do Condutor 3 103.
O estado do sistema e os avisos de
pressão são indicados por uma
mensagem com o pneu em questão
no Centro de Informação do
Condutor.
O sistema considera a temperatura
dos pneus para os avisos.
Sujeição à temperatura 3 213.

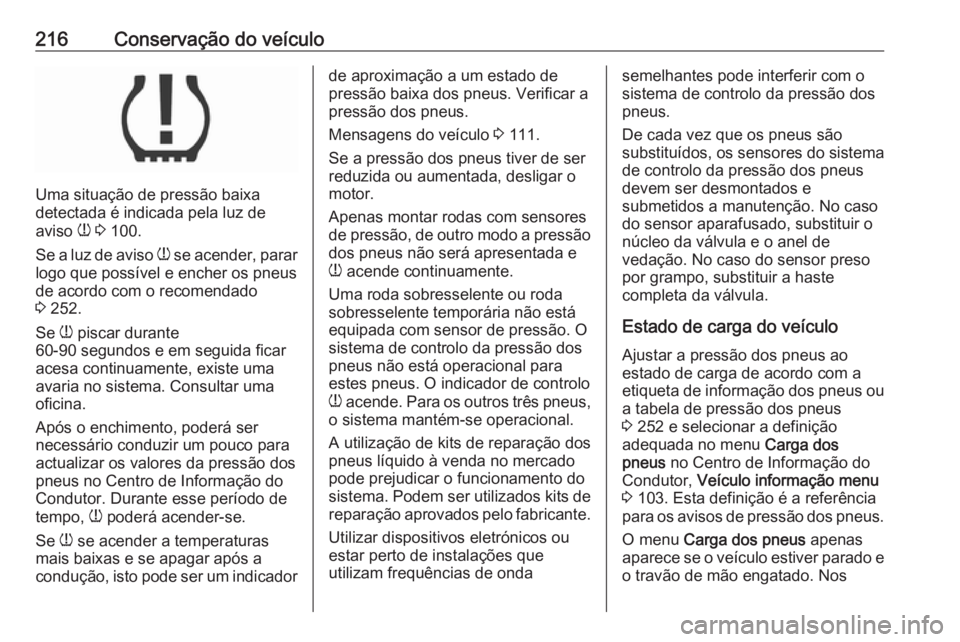

216Conservação do veículo
Uma situação de pressão baixa
detectada é indicada pela luz de
aviso w 3 100.
Se a luz de aviso w se acender, parar
logo que possível e encher os pneus
de acordo com o recomendado
3 252.
Se w piscar durante
60-90 segundos e em seguida ficar
acesa continuamente, existe uma
avaria no sistema. Consultar uma
oficina.
Após o enchimento, poderá ser
necessário conduzir um pouco para
actualizar os valores da pressão dos
pneus no Centro de Informação do
Condutor. Durante esse período de
tempo, w poderá acender-se.
Se w se acender a temperaturas
mais baixas e se apagar após a
condução, isto pode ser um indicador
de aproximação a um estado de
pressão baixa dos pneus. Verificar a
pressão dos pneus.
Mensagens do veículo 3 111.
Se a pressão dos pneus tiver de ser
reduzida ou aumentada, desligar o
motor.
Apenas montar rodas com sensores
de pressão, de outro modo a pressão
dos pneus não será apresentada e
w acende continuamente.
Uma roda sobresselente ou roda
sobresselente temporária não está
equipada com sensor de pressão. O
sistema de controlo da pressão dos
pneus não está operacional para
estes pneus. O indicador de controlo
w acende. Para os outros três pneus,
o sistema mantém-se operacional.
A utilização de kits de reparação dos
pneus líquido à venda no mercado
pode prejudicar o funcionamento do
sistema. Podem ser utilizados kits de
reparação aprovados pelo fabricante.
Utilizar dispositivos eletrónicos ou
estar perto de instalações que
utilizam frequências de ondasemelhantes pode interferir com o
sistema de controlo da pressão dos
pneus.
De cada vez que os pneus são
substituídos, os sensores do sistema
de controlo da pressão dos pneus
devem ser desmontados e
submetidos a manutenção. No caso
do sensor aparafusado, substituir o
núcleo da válvula e o anel de
vedação. No caso do sensor preso
por grampo, substituir a haste
completa da válvula.
Estado de carga do veículo Ajustar a pressão dos pneus ao
estado de carga de acordo com a
etiqueta de informação dos pneus ou
a tabela de pressão dos pneus
3 252 e selecionar a definição
adequada no menu Carga dos
pneus no Centro de Informação do
Condutor, Veículo informação menu
3 103. Esta definição é a referência
para os avisos de pressão dos pneus.
O menu Carga dos pneus apenas
aparece se o veículo estiver parado e o travão de mão engatado. Nos

Conservação do veículo217veículos com caixa de velocidades
automática a alavanca seletora deve
estar em P.
Mostrador do nível médio:
Selecionar a página Carga dos
pneus em Veículo informação
menu ? no Centro de Informação
do Condutor 3 103.
● Ligeira para pressão de conforto
até 3 pessoas.
● Eco para pressão de economia
até 3 pessoas.
● Máx para carga total.
Mostrador do nível superior:
Selecionar a página Carga dos
pneus no menu Opções no Centro de
Informação do Condutor 3 103.
● Ligeira para pressão de conforto
até 3 pessoas.
● Eco para pressão de economia
até 3 pessoas.
● Máx para carga total.
Processo de correspondência do
sensor de pressão dos pneus
Cada sensor de pressão dos pneus
tem um código de identificação único.
É necessário efetuar a
correspondência do código de
identificação com uma nova posição
da roda depois de rodar as rodas ou
de substituir o conjunto de rodas
completo e se um ou mais sensores
de pressão dos pneus foram
substituídos. O processo de
correspondência do sensor de
pressão dos pneus também deve ser
efetuado depois de substituir uma
roda sobresselente por uma roda de
estrada com sensor de pressão dos
pneus.
A luz de anomalia w e a de aviso
deverão apagar-se no próximo ciclo
de ignição. A correspondência dos
sensores com as posições das rodas é efetuada utilizando uma ferramenta
de reprogramação, pela seguinte
ordem: roda dianteira esquerda, roda
dianteira direita, roda traseira direita
e roda traseira esquerda. O indicador
de mudança de direcção na posição
activa actual mantém-se aceso até
ocorrer a correspondência do sensor.
Consultar uma oficina para o serviço.
Tem 2 minutos para fazer
corresponder a primeira posição da
roda e 5 minutos no total para fazercorresponder as quatro posições das

218Conservação do veículorodas. Caso demore mais tempo, o
processo de correspondência pára e tem de ser reiniciado.
O processo de correspondência do
sensor de pressão dos pneus é o
seguinte:
1. Aplicar o travão de mão.
2. Ligue a ignição.
3. Nos veículos com caixa de velocidades automática: colocar aalavanca selectora na posição P.
Nos veículos com caixa de velocidades manual: seleccionar
o ponto-morto.
4. Premir MENU na alavanca do
indicador de mudança de direção
para selecionar o Menu de
informação do veículo no Centro
de Informação do Condutor.
5. Utilizar a roda de regulação para navegar até ao menu de pressão
dos pneus.
Mostrador do nível médio:
Mostrador do nível superior:
6. Premir SET/CLR para iniciar o
processo de correspondência do
sensor. Deverá ser apresentada
uma mensagem a pedir aceitação do processo.
7. Premir novamente SET/CLR para
confirmar a selecção. A buzina
apita duas vezes para sinalizar
que o recetor está em modo de
memorização.
8. Começar pela roda dianteira do lado esquerdo.
9. Colocar a ferramenta de reprogramação contra a parede
lateral do pneu, junto à haste da
válvula. Em seguida, premir o
botão para ativar o sensor de
pressão dos pneus. Um toque
curto da buzina confirma que o
código de identificação do sensor
foi feito corresponder com aquela posição do pneu e roda.
10. Passar à roda dianteira do lado direito e repetir o procedimento
indicado no Passo 9.
11. Passar à roda traseira do lado direito e repetir o procedimento
indicado no Passo 9.

Conservação do veículo21912.Passar à roda traseira esquerda e
repetir o procedimento indicado
no Passo 9. A buzina apita duas
vezes para indicar que foi feita a
correspondência do código de
identificação do sensor com a
roda traseira esquerda e que o
processo de correspondência dos
sensores de pressão dos pneus já não está ativo.
13. Desligar a ignição.
14. Regular os quatro pneus à pressão recomendada conforme
indicado na etiqueta de
informação da pressão dos
pneus.
15. Garantir que o estado de carga dos pneus está de acordo com a
pressão dos pneus selecionada
3 103.
Profundidade do relevo Verificar a profundidade do rasto a
intervalos regulares.Os pneus devem ser substituídos por
razões de segurança quando a
profundidade do relevo for de
2-3 mm (4 mm para pneus de
Inverno).
Por razões de segurança é
recomendado que a profundidade do piso dos pneus no mesmo eixo não
seja diferente em mais do que 2 mm.
A profundidade mínima do relevo
permitida por lei (1,6 mm) terá sido
atingida quando o relevo tiver sido
gasto até um dos indicadores de
desgaste do relevo (TWI). A
respectiva posição está indicada por
marcas na parede lateral.
Se existir maior desgaste à frente que
atrás, colocar as rodas dianteiras
atrás e as traseiras à frente.
Certificar-se que o sentido da rotação das rodas é o mesmo que
anteriormente.
Os pneus envelhecem mesmo
quando não utilizados.
Recomendamos que os pneus sejam substituídos a cada 6 anos.
Mudar para outros pneus
Se se utilizarem pneus de tamanho
diferente dos montados de fábrica,
poderá ser necessário reprogramar a pressão nominal dos pneus e fazer
outras alterações no veículo.
Após a conversão para um tamanho
de pneus diferente, mandar substituir
a etiqueta com as pressões dos
pneus e reinicializar o sistema de
controlo da pressão dos pneus.
3 214

254Informação do clienteSistema de informação e lazer Navi
900 IntelliLink
Robert Bosch Car Multimedia GmbH
Robert-Bosch-Straße 200, 31139
Hildesheim, Germany
Delphi Deutschland GmbH
Delphiplatz 1, 42367 Wuppertal,
GermanyFrequência de
funcionamento
(MHz)Potência de
saída máxima
(mW)2400 - 2480102400 - 248020
Módulo da antena
Laird
Daimlerring 31, 31135 Hildesheim, Germany
Frequência de funcionamento: N/A
Potência de saída máxima: N/A
Recetor da chave eletrónica
Denso Coperation
Waldeckerstraße 11, 64546
Mörfelden-Walldorf, Germany
Frequência de funcionamento:
125 kHz
Potência de saída máxima:
-0,14 dBm
Transmissor da chave eletrónica
Denso Coperation
1-1, Showa-cho, Kariya-shi, Aichi-
-ken 448-8661, Japan
Frequência de funcionamento:
433,92 MHz
Potência de saída máxima:
-5,88 dBm
Transmissor do radiotelecomando Continental Automotive GmbH
Siemensstraße 12, 93055
Regensburg, Germany
Frequência de funcionamento:
433,92 MHz
Potência de saída máxima:
-5,7 dBm
Transmissor do radiotelecomando
Robert Bosch GmbH
Robert Bosch Platz 1, 70839
Gerlingen, GermanyFrequência de funcionamento:
433,92 MHz
Potência de saída máxima: 4 dBm
Recetor do radiotelecomando
Robert Bosch GmbH
Robert Bosch Platz 1, 70839
Gerlingen, Germany
Frequência de funcionamento: N/A
Potência de saída máxima: N/A
Sensores da pressão dos pneus
Schrader Electronics Ltd.
11 Technology Park, Belfast Road,
Antrim BT41 1QS, Northern Ireland,
United Kingdom
Frequência de funcionamento:
433,92 MHz
Potência de saída máxima: 10 mW
Recetor do controlo à distância do
aquecedor de estacionamento
Eberspächer Climate Control
Systemse GmbH & Co. KG
Eberspächerstraße 24, 73730
Esslingen, Gemany
Frequência de funcionamento: N/A

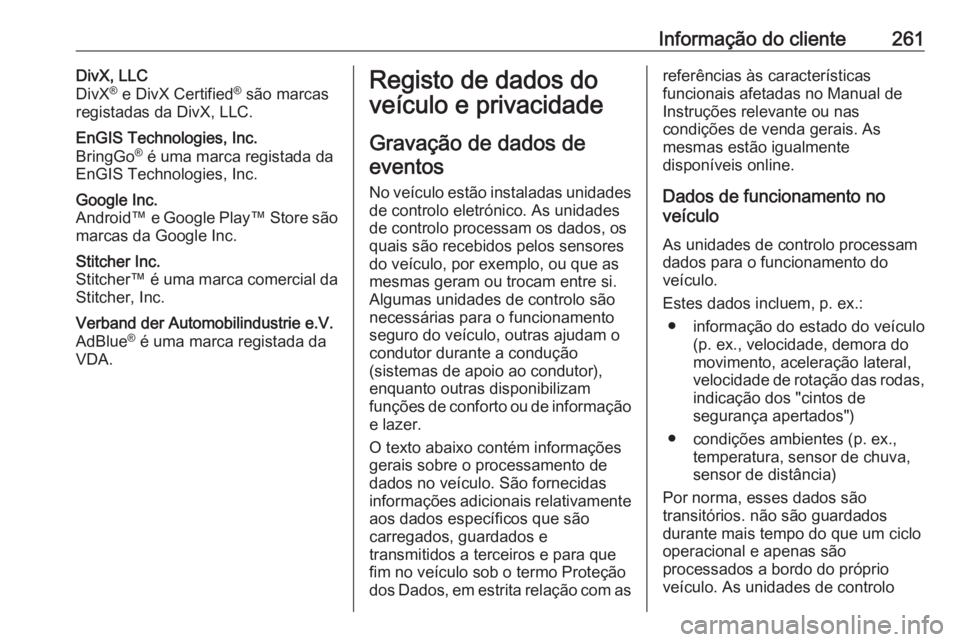

Informação do cliente261DivX, LLC
DivX ®
e DivX Certified ®
são marcas
registadas da DivX, LLC.EnGIS Technologies, Inc.
BringGo ®
é uma marca registada da
EnGIS Technologies, Inc.Google Inc.
Android™ e Google Play™ Store são
marcas da Google Inc.Stitcher Inc.
Stitcher™ é uma marca comercial da Stitcher, Inc.Verband der Automobilindustrie e.V.
AdBlue ®
é uma marca registada da
VDA.Registo de dados do
veículo e privacidade
Gravação de dados de eventos
No veículo estão instaladas unidades de controlo eletrónico. As unidades
de controlo processam os dados, os
quais são recebidos pelos sensores
do veículo, por exemplo, ou que as
mesmas geram ou trocam entre si.
Algumas unidades de controlo são
necessárias para o funcionamento
seguro do veículo, outras ajudam o
condutor durante a condução
(sistemas de apoio ao condutor),
enquanto outras disponibilizam
funções de conforto ou de informação
e lazer.
O texto abaixo contém informações
gerais sobre o processamento de
dados no veículo. São fornecidas
informações adicionais relativamente aos dados específicos que são
carregados, guardados e
transmitidos a terceiros e para que
fim no veículo sob o termo Proteção
dos Dados, em estrita relação com asreferências às características
funcionais afetadas no Manual de
Instruções relevante ou nas
condições de venda gerais. As
mesmas estão igualmente
disponíveis online.
Dados de funcionamento no
veículo
As unidades de controlo processam
dados para o funcionamento do
veículo.
Estes dados incluem, p. ex.:
● informação do estado do veículo (p. ex., velocidade, demora do
movimento, aceleração lateral, velocidade de rotação das rodas, indicação dos "cintos de
segurança apertados")
● condições ambientes (p. ex., temperatura, sensor de chuva,
sensor de distância)
Por norma, esses dados são
transitórios. não são guardados
durante mais tempo do que um ciclo
operacional e apenas são
processados a bordo do próprio
veículo. As unidades de controlo
