2019.1 OPEL COMBO E sensor

200Fahren und Bedienung
Außerdem wird die Entfernung zu
Hindernissen hinter bzw. vor dem
Fahrzeug durch veränderliche
Abstandslinien im Info-Display 3 120
angezeigt.
Wenn das Fahrzeug länger als drei
Sekunden in einem Vorwärtsgang
anhält und das Automatikgetriebe in
P geschaltet oder keine weiteren
Hindernisse erkannt werden, werden
keine akustischen Warnsignale
ausgegeben.
Ausschalten
Das System wird automatisch deakti‐
viert, wenn die Fahrgeschwindigkeit
10 km/h überschreitet, die elektrische Parkbremse betätigt oder die
Einparkhilfe-Taste ¼ gedrückt wird.
Graphic-Info-Display: Das System ist ausgeschaltet, wenn die LED in derEinparkhilfe-Taste ¼ leuchtet.
Colour-Info-Display: Die Einparkhilfe in der Fahrzeugpersonalisierung
3 125 deaktivieren.
Front-Heck-Seiten-Einparkhilfe
Die Front-Heck-Seiten-Einparkhilfe
misst den Abstand zwischen dem
Fahrzeug und Hindernissen, die sich vor, hinter oder seitlich neben dem
Fahrzeug befinden. Sie informiert und
warnt den Fahrer mit Hilfe akustischer Signale und visueller Anzeigen.
Das System arbeitet mit Ultraschall-
Parksensoren im hinteren und vorde‐
ren Stoßfänger und an den Fahrzeug‐
seiten.Aktivierung
Die Front-Heck-Seiten-Einparkhilfe
wird wie die Front-Heck-Einparkhilfe
ausgelöst und zusätzlich, wenn das System unbewegliche Hindernisse
auf einer oder auf beiden Seiten des
Fahrzeugs erkennt.
Graphic-Info-Display: Das System ist
betriebsbereit, wenn die LED in der
Einparkhilfe-Taste ¼ nicht leuchtet.
Colour-Info-Display: Die Einparkhilfe
in der Fahrzeugpersonalisierung
3 125 aktivieren.
Funktionsweise
Der Warnton im Fahrzeug wird auf
der Seite wiedergegeben, auf der das Fahrzeug dem Hindernis am nächs‐
ten ist. Das Intervall zwischen den
Signaltönen wird kürzer, je näher das
Fahrzeug diesem Hindernis kommt.
Bei einem Abstand von rund 30 cm
oder darunter wird ein Dauerton
ausgegeben.

Fahren und Bedienung201
Außerdem wird die Entfernung zu
Hindernissen hinter, vor oder neben
dem Fahrzeug durch veränderliche
Abstandslinien im Colour-Info-
Display 3 120 angezeigt.
Ausschalten Das System wird automatisch deakti‐
viert, wenn die Fahrgeschwindigkeit
10 km/h überschreitet, die elektrische Parkbremse betätigt oder die
Einparkhilfe-Taste ¼ gedrückt wird.
Graphic-Info-Display: Das System ist
ausgeschaltet, wenn die LED in der Einparkhilfe-Taste ¼ leuchtet.
Colour-Info-Display: Die Einparkhilfe
in der Fahrzeugpersonalisierung
3 125 deaktivieren.
Begrenzungen des Systems Bei einer Störung oder einem vorü‐
bergehenden Systemausfall, z. B.
aufgrund eines hohen Außenge‐
räuschpegels oder anderer Störfakto‐
ren, leuchtet H im Instrument auf.
Im Driver Information Center wird
eine Meldung angezeigt.9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter
besonderen Umständen zur Nicht‐ erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐
ren Teil des Stoßfängers beschä‐
digen können.
Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die
Sensoren verdeckt sind, z. B.
durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten
beeinträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert
werden.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder
weiche Materialien, werden vom
System möglicherweise nicht
erkannt.
Die Einparkhilfe erfasst keine
Objekte außerhalb ihres Erfas‐
sungsbereichs.

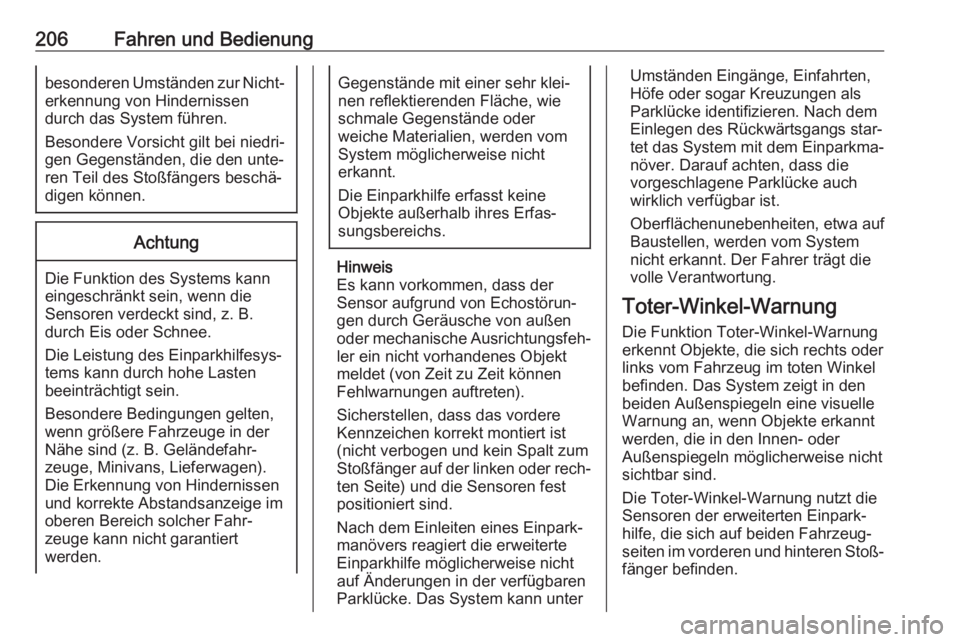

206Fahren und Bedienungbesonderen Umständen zur Nicht‐erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐
ren Teil des Stoßfängers beschä‐
digen können.Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die
Sensoren verdeckt sind, z. B.
durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten
beeinträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert
werden.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder
weiche Materialien, werden vom
System möglicherweise nicht
erkannt.
Die Einparkhilfe erfasst keine
Objekte außerhalb ihres Erfas‐
sungsbereichs.
Hinweis
Es kann vorkommen, dass der
Sensor aufgrund von Echostörun‐
gen durch Geräusche von außen
oder mechanische Ausrichtungsfeh‐
ler ein nicht vorhandenes Objekt
meldet (von Zeit zu Zeit können
Fehlwarnungen auftreten).
Sicherstellen, dass das vordere
Kennzeichen korrekt montiert ist
(nicht verbogen und kein Spalt zum
Stoßfänger auf der linken oder rech‐ ten Seite) und die Sensoren fest
positioniert sind.
Nach dem Einleiten eines Einpark‐
manövers reagiert die erweiterte
Einparkhilfe möglicherweise nicht
auf Änderungen in der verfügbaren
Parklücke. Das System kann unter
Umständen Eingänge, Einfahrten,
Höfe oder sogar Kreuzungen als
Parklücke identifizieren. Nach dem Einlegen des Rückwärtsgangs star‐
tet das System mit dem Einparkma‐
növer. Darauf achten, dass die
vorgeschlagene Parklücke auch
wirklich verfügbar ist.
Oberflächenunebenheiten, etwa auf Baustellen, werden vom System
nicht erkannt. Der Fahrer trägt die
volle Verantwortung.
Toter-Winkel-Warnung
Die Funktion Toter-Winkel-Warnung
erkennt Objekte, die sich rechts oder
links vom Fahrzeug im toten Winkel
befinden. Das System zeigt in den
beiden Außenspiegeln eine visuelle Warnung an, wenn Objekte erkanntwerden, die in den Innen- oder
Außenspiegeln möglicherweise nicht sichtbar sind.
Die Toter-Winkel-Warnung nutzt die
Sensoren der erweiterten Einpark‐
hilfe, die sich auf beiden Fahrzeug‐
seiten im vorderen und hinteren Stoß‐ fänger befinden.

Fahren und Bedienung2079Warnung
Die Toter-Winkel-Warnung ersetzt
nicht den Blick des Fahrers.
Folgendes erkennt das System
nicht:
● Fahrzeuge, die sich außerhalb des toten Winkels befinden und
sich möglicherweise schnell
nähern
● Fußgänger, Fahrradfahrer und Tiere
Vor dem Spurwechsel immer alle
Außenspiegel überprüfen, nach
hinten blicken und den Blinker
verwenden.
Aktivierung
Colour-Info-Display: Í drücken. Am
Info-Display Fahrfunktionen und
dann Toter-Winkel-Sensoren
auswählen. Die Funktion aktivieren.
Im Instrument wird die aktivierte
Funktion angezeigt, indem B dauer‐
haft grün leuchtet.
Funktionen
Wenn das System beim Vorwärtsfah‐ ren ein Fahrzeug im toten Winkel
erkennt, leuchtet im entsprechenden
Außenspiegel eine LED.
Wenn das eigene Fahrzeug überholt
wird, leuchtet die LED sofort auf.
Wenn ein anderes Fahrzeug langsam
überholt wird, leuchtet die LED nach
einer gewissen Verzögerung auf.
Betriebsbedingungen
Für den ordnungsgemäßen Betrieb
müssen die folgenden Bedingungen
erfüllt sein:
● Alle Fahrzeuge bewegen sich in benachbarten Spuren in der glei‐
chen Richtung fort.
● Die Fahrgeschwindigkeit beträgt zwischen 12 und 140 km/h.
● Ein anderes Fahrzeug wird mit einer Geschwindigkeitsdifferenz
unter 10 km/h überholt.
● Ein anderes Fahrzeug überholt mit einer Geschwindigkeitsdiffe‐
renz unter 25 km/h.
● Der Verkehr fließt normal.
● Das Fahrzeug wird auf einer geraden oder nur leicht kurvigen
Straße gefahren.
● Das Fahrzeug zieht keinen Anhänger.

208Fahren und Bedienung● Die Sensoren werden nicht vonSchlamm, Eis oder Schnee
verdeckt.
● Die Warnzonen in den Türspie‐ geln und die Erkennungszonenam vorderen und hinteren Stoß‐fänger sind nicht mit Aufklebern
oder anderen Gegenständen
verdeckt.
In den folgenden Situationen erfolgt
keine Warnung:
● Es sind Objekte vorhanden, die sich nicht bewegen, z. B.
geparkte Fahrzeuge, Absperrun‐ gen, Straßenlampen oder
Verkehrsschilder.
● Fahrzeuge bewegen sich in entgegengesetzter Richtung fort.
● Das Fahrzeug wird auf einer stark kurvigen Straße oder um
eine scharfe Abbiegung gefah‐
ren.
● Beim Überholen eines langen Fahrzeugs oder Überholtwerden
durch ein langes Fahrzeug, wie
Lkw oder Bus, wird das Fahrzeuggleichzeitig hinten im toten
Winkel und vorn im Fahrersicht‐
feld erkannt.
● Bei starkem Verkehr können vor und hinter dem Fahrzeug
erkannte Fahrzeuge mit einem
langen Fahrzeug oder einem
stationären Objekt verwechselt
werden.
● Es wird zu schnell überholt.
Ausschalten
Das System kann im Menü zur Fahr‐
zeugpersonalisierung 3 125 deakti‐
viert werden. Durch die Deaktivierung erlischt B im Instrument. Zusätzlich
ertönt ein akustisches Signal.
Beim Ausschalten der Zündung wird
der Systemstatus gespeichert.
Beim Ziehen eines elektrisch verbun‐
denen Anhängers wird das System
automatisch deaktiviert.
Aufgrund widriger Witterungsverhält‐
nisse wie starker Regen kann die
Erkennung falsch sein.Störung
Bei einer Störung blinkt B an der
Instrumententafel kurz. Außerdem
werden R und eine Display-Meldung
angezeigt. Störungsursache von
einer Werkstatt beheben lassen.
Beifahrerseitenkamera
Die Beifahrerseitenkamera über‐
wacht den Bereich seitlich neben
dem Fahrzeug.
Die Kamera ist unten am Außenspie‐ gel auf der Beifahrerseite montiert.
Die Kameraansicht wird im Display‐
rückspiegel 3 123 angezeigt.

Fahren und Bedienung209Die Kamera kann nur einen
beschränkten Bereich filmen. Die auf
dem Display angezeigten Abstände
weichen von den tatsächlichen
Abständen ab.
Einschalten
Die Kamera wird eingeschaltet, wenn
das Fahrzeug in einem Vorwärtsgang bewegt wird und am Displayrückspie‐
gel die Beifahrerseitenansicht ausge‐ wählt wurde.
Hilfslinien
Die Linie markiert eine Entfernung
von ca. 4 m zum Rand des Heckstoß‐ fängers.
Ausschalten
Die Kamera wird deaktiviert, wenn ein
anderer Ansichtstyp am Displayrück‐
spiegel ausgewählt wird.
Rundumsichtsystem Das System stellt die Fahrzeugum‐
gebung im Info-Display aus der
Vogelperspektive und mit einem
Blickwinkel von knapp 180° dar.
Das System nutzt folgende Elemente: ● Rückfahrkamera, installiert in der
Heckklappe
● Ultraschall-Einparksensoren im HeckstoßfängerDer Bildschirm des Info-Displays ist inzwei Bereiche unterteilt. Auf der rech‐
ten Seite wird eine Ansicht des Fahr‐
zeugs von oben und im linken Bereich eine Ansicht des Fahrzeugs von
hinten angezeigt. Die Einparksenso‐
ren vervollständigen die Informatio‐
nen der Draufsicht des Fahrzeugs.
Die Lautstärke der akustischen
Signale durch Drücken auf C rechts
unten im Display anpassen.
Aktivierung
Das Rundumsichtsystem wird wie
folgt aktiviert:
● Einlegen des Rückwärtsgangs● Fahren bei bis zu 10 km/h
Funktionen
Im linken Displaybereich können
verschiedene Ansichten ausgewählt
werden. Die Ansicht kann während
eines Manövers jederzeit geändert
werden, indem das Feld unten links
im Display angetippt wird:
● Standardansicht
● AUTO Betrieb

210Fahren und Bedienung●Zoom-Ansicht
● 180°-vorne
Das Display wird sofort mit der ausge‐ wählten Ansicht aktualisiert.
AUTO Betrieb ist standardmäßig akti‐
viert. In diesem Modus aktiviert das
System die Ansicht (Standard oder Zoom), die aufgrund der von den
Einparksensoren gelieferten Daten
am besten geeignet ist.
Beim Ausschalten der Zündung wird
der Systemstatus nicht gespeichert.
Hintersicht / StandardansichtAuf dem Display wird der Bereich
hinter dem Fahrzeug angezeigt. Die
senkrechten Linien entsprechen der
Breite des Fahrzeugs mit ausge‐
klappten Spiegeln. Die Ausrichtung
der Linien ändert sich mit der Lenk‐
radstellung.
Die erste waagerechte Linie markiert
eine Entfernung von ca. 30 cm zum
Rand des Heckstoßfängers. Die
oberen waagerechten Linien entspre‐ chen einer Entfernung von ca. 1 und2 m hinter dem Rand des Heckstoß‐fängers.
Diese Ansicht ist im AUTO Betrieb
und im Menü zur Auswahl der Ansicht verfügbar.
Hinter-zoom Sicht / Zoom-AnsichtDurch Aufzeichnung der Fahrzeu‐
gumgebung während des Manövers
rekonstruiert die Kamera die Darstel‐ lung dieser Umgebung von oben. So
hat der Fahrer eventuelle Hindernisse stets im Blick. Diese Ansicht ist mit
dem AUTO Betrieb und im Menü zur
Auswahl der Ansicht verfügbar.
Seitliche Rückansicht / 180°-vorne
Die 180°-Ansicht erleichtert das
Ausparken aus einer Parklücke,
indem sie sich nähernde Fahrzeuge,
Fußgänger und Radfahrer anzeigt.
Für ein vollständiges Einparkmanö‐
ver wird diese Ansicht nicht empfoh‐
len. Die Ansicht setzt sich aus drei

212Fahren und BedienungRückfahrkamera
Versionsabhängig ist die Kamera über dem Kennzeichen in der Heck‐klappe/linken Hecktür oder oben ander linken Hecktür montiert.9 Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des
Sensors der Einparkhilfe befin‐
den, nicht angezeigt werden. Dies gilt beispielsweise für Objekte
unterhalb des Stoßfängers oder
unter dem Fahrzeug.
Beim Rückwärtsfahren oder
Einparken nicht ausschließlich auf
die Rückfahrkamera vertrauen.
Vor dem Anfahren die Umgebung
des Fahrzeugs überprüfen.
Kamera über dem Kennzeichen
an der Heckklappe/linken Hecktür
Die Kameraansicht wird im Info-
Display 3 120 angezeigt.
Die Kamera kann nur einen
beschränkten Bereich filmen. Die auf
dem Display angezeigten Abstände
weichen von den tatsächlichen
Abständen ab.
Einschalten
Die Rückfahrkamera wird beim Einle‐
gen des Rückwärtsgangs automa‐ tisch eingeschaltet.
Hilfslinien
Dynamische Führungslinien sind
waagerechte Linien in Abständen von einem Meter, die auf das Bild proji‐
ziert werden, um den Abstand zu
angezeigten Objekten zu definieren.
Die Fahrzeugspur wird entsprechend des Lenkwinkels angezeigt.
Ausschalten
Die Kamera wird ausgeschaltet,
wenn ein Vorwärtsgang eingelegt
wird.
