Functies van instrumenten en bedieningselementen
3-1
3
DAU10979
StartblokkeersysteemDit voertuig is voorzien van een startblok-
keersysteem waarmee diefstal kan worden
bemoeilijkt door de codering van de stan-
daardsleutels te wijzigen. Het systeem be-
staat uit de volgende onderdelen:
een codeersleutel
twee standaardsleutels
een transponder (in elke sleutel)
een startblokkeereenheid (op het
voertuig)
een ECU (op het voertuig)
een controlelampje voor het systeem
(pagina 3-5)Over de sleutels
De sleutel met het rode bovendeel wordt
gebruikt om de twee standaardsleutels te
coderen. Bewaar de codeersleutel op een
veilige plaats. Ga als dat nodig is met de
machine en alle drie sleutels naar een
Yamaha dealer om de sleutels opnieuw te
laten coderen.
Gebruik de sleutel met het rode bovendeel
niet om met het voertuig te rijden. Deze
sleutel dient uitsluitend te worden gebruikt
voor het opnieuw coderen van de stan-
daardsleutels. Gebruik altijd een stan-
daardsleutel om met het voertuig te rijden.
OPMERKINGBewaar de standaardsleutels en de
sleutels van andere startblokkeersy-
stemen altijd op een andere plek dan
de codeersleutel.
Houd sleutels van andere startblok-
keersystemen altijd uit de buurt van
het contactslot, want anders kunnen
ze signaalstoring veroorzaken.LET OP
DCA11823
ZORG DAT U DE CODEERSLEUTEL
NIET VERLIEST! NEEM DIRECT CON-
TACT OP MET UW DEALER ALS U HEM
VERLOREN HEBT! Als u de codeersleu-
tel bent verloren, kan de machine nogworden gestart met de bestaande stan-
daardsleutels. Het is echter niet meer
mogelijk om een nieuwe standaardsleu-
tel te registreren. Als alle sleutels zijn
verloren of beschadigd, moet het volle-
dige startblokkeersysteem worden ver-
vangen. Ga daarom zorgvuldig met de
sleutels om.
Dompel ze niet onder in water.
Stel ze niet bloot aan hoge tempe-
raturen.
Plaats ze niet in de buurt van mag-
neten.
Plaats ze niet in de buurt van appa-
raten die elektrische signalen uit-
zenden.
Ga er niet ruw mee om.
Probeer ze niet te slijpen of te wijzi-
gen.
Probeer ze niet uit elkaar te halen.
Hang nooit twee sleutels van een
startblokkeersysteem aan dezelfde
sleutelring.

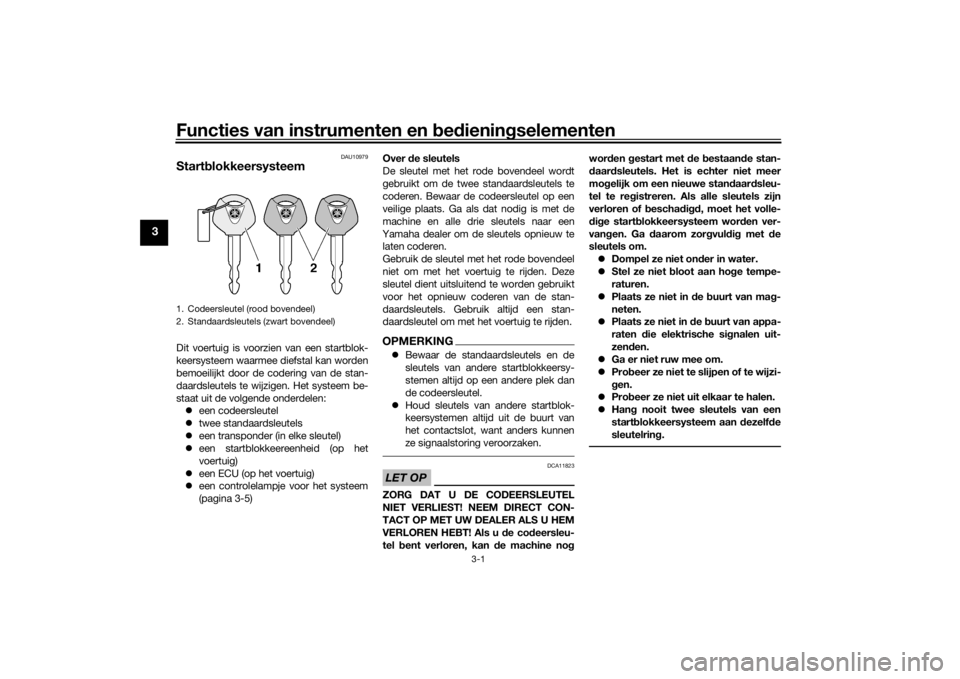

1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)UBU3D1D0.book Page 1 Wednesday, June 6, 2018 11:32 AM

Functies van instrumenten en bedieningselementen
3-14
3
DAU63040
ABSHet Yamaha ABS (anti-blokkeervoorziening
remsysteem) bestaat uit een dubbel uitge-
voerd elektronisch regelsysteem dat de
voorrem en achterrem onafhankelijk aan-
stuurt.
Gebruik de remmen met ABS net zoals
conventionele remmen. Bij activering van
het ABS-systeem kan een pulsatie worden
gevoeld in de remhendel of het rempedaal.
Ga in dat geval door met remmen en laat
het ABS-systeem het werk doen. Ga niet
“pompend” remmen, dit vermindert de re-
meffectiviteit.
WAARSCHUWING
DWA16051
Houd altijd een veilige afstand tot voor-
liggers, zelfs als uw voertuig is uitgerust
met ABS.
Het ABS-systeem functioneert het
effectiefst over lange remwegen.
Op bepaalde oppervlakken, zoals
slechte wegen of grindwegen, kan
de remafstand met het ABS-sy-
steem langer zijn dan zonder ABS-
systeem.Het ABS-systeem wordt bewaakt door een
ECU die het systeem bij een storing laat te-
rugkeren naar conventioneel remmen.
OPMERKINGHet ABS-systeem voert een zelfdiag-
nosetest uit telkens nadat de sleutel
op “ON” is gezet en het voertuig rijdt
met een snelheid van 10 km/h (6 mi/h)
of hoger. Tijdens deze test hoort u een
“klikkend” geluid van de hydraulische
regeleenheid en wanneer u de rem-
hendel of het rempedaal licht bedient,
kan een trilling in de hendel of het pe-
daal voelbaar zijn. Dit duidt niet op een
storing.
Dit ABS-systeem is uitgerust met een
testfunctie waarbij de bestuurder pul-
saties kan voelen in de remhendel of
het rempedaal terwijl het ABS-sy-
steem actief is. Er is echter speciaal
gereedschap vereist, dus neem con-
tact op met uw Yamaha dealer.LET OP
DCA20100
Let op dat de wielsensor en de rotor van
de wielsensor niet beschadigd raken,
anders kan het ABS-systeem niet meer
naar behoren werken.
1. Voorwielsensor
2. Opneemring voorwielsensor
1. Achterwielsensor
2. Opneemring achterwielsensor
1
2
12
UBU3D1D0.book Page 14 Wednesday, June 6, 2018 11:32 AM

Periodiek onderhoud en afstelling
6-31
6
OPMERKINGOm toegang te krijgen tot de hoofdzekering
verwijdert u de kap van het startmotorrelais
zoals getoond.
Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische
circuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
1. Diagnosestekker
2. Accukap
3. Bout
1. Accukap
3
12
ZAUM1387
1
1. Kap van startmotorrelais
2. Zekeringenkastje
3. Reservehoofdzekering
4. HoofdzekeringZAUM1380
2
3
4
1
1. Zekering ontstekingssysteem
2. Zekering signaleringssysteem
3. Koplampzekering
4. Backup-zekering 2 (voor ECU)
5. Backup-zekering (voor klok en startblok-
keersysteem)
6. Zekering radiatorkoelvinmotor
7. Zekering van de ABS-solenoïdeklep
8. Zekering ABS-motor
9. Zekering parkeerlichten
10.Hulpzekering
11.Zekering ABS-regeleenheid
12.Reservezekering
7
8
9
10
11
1
2
3
4
5
61212
UBU3D1D0.book Page 31 Wednesday, June 6, 2018 11:32 AM

Gebruikersinformatie
9-2
9
De modelinformatiesticker is onder het za-
del bevestigd aan het frame. (Zie pagina
3-18.) Noteer de informatie op deze sticker
in het daartoe bestemde vakje. Deze infor-
matie is nodig om reserve-onderdelen te
bestellen bij een Yamaha dealer.
DAU69910
DiagnosestekkerDe diagnosestekker bevindt zich op de
aangegeven plaats.
DAU85300
Registratie van voertuiggege-
vensDe ECU van dit model slaat bepaalde voer-
tuiggegevens op voor ondersteuning bij de
storingsdiagnose en ten behoeve van on-
derzoek, ontwikkeling en statistische ana-
lyse.
Hoewel de sensors en geregistreerde ge-
gevens van model tot model verschillen,
zijn de belangrijkste gegevenspunten:
Informatie over de voertuigstatus en
motorprestaties
Informatie over brandstofinspuiting en
emissie
Deze gegevens worden alleen geüpload
wanneer een speciaal diagnosegereed-
schap van Yamaha op de machine wordt
aangesloten, bijvoorbeeld bij de uitvoering
van controles of onderhoudsprocedures.
Geüploade voertuiggegevens worden op
passende wijze behandeld in overeenstem-
ming met het volgende Privacybeleid.
Privacybeleid
Yamaha deelt deze gegevens niet met an-
dere partijen, met uitzondering van de on-
derstaande gevallen. Daarnaast kan
Yamaha voertuiggegevens verstrekken aaneen aannemer aan wie diensten met be-
trekking tot de verwerking van voertuigge-
gevens worden uitbesteed. In dat geval
verlangt Yamaha ook van de aannemer dat
deze de verstrekte voertuiggegevens op
passende wijze behandelt, en zal Yamaha
de gegevens op passende wijze beheren.
Met toestemming van de voertuigei-
genaar
Als dat wettelijk verplicht is
Voor gebruik door Yamaha bij juridi-
sche procedures
Als de gegevens niet kunnen worden
herleid tot een individuele machine of
eigenaar
1. DiagnosestekkerZAUM1370
1
https://www.yamaha-motor.eu/nl/
privacy/privacy-policy.aspx
