Instrument och kontrollfunktioner
4-17
1
2
345
6
7
8
9
10
11
12
TIPS
ABS-systemet utför ett självdiagnos-
tiktest varje gång fordonet startar efter
det att nyckeln vridits till “ON” och for-
donet har körts på en hastighet av 10
km/h (6 mi/h) eller högre. Under detta
test kan ett “klickande” ljud höras från
hydraulikstyrenheten, och om något
av bromshandtagen eller bromspeda-
len ansätts bara en aning kan en lätt
vibration kännas i handtaget och pe-
dalen men detta är inte tecken på fel.

Denna ABS har ett testläge som gör
att föraren kan känna av pulseringen i
bromshandtaget eller bromspedalen
när ABS-funktionen är inkopplad. Ta
kontakt med din Yamaha-återförsälja-
re eftersom specialverktyg måste an-vändas.
VIKTIGT
MCA20100
Var försiktig så att sensor eller rotor inte
skadas. Om någon av dem skadas kanAB S-funktionen fungera felaktigt.
MAU13075
TanklockFör att öppna tanklocket
Öppna luckan i tanklocket, stoppa i nyckeln
i nyckelhålet och vrid sedan nyckeln 1/4
varv medurs. Tanklocket låses upp och kan
nu öppnas.
För att stänga tanklocket
1. Tryck ner tanklocket i läge med nyck-
eln i nyckelhålet.
2. Vrid nyckeln moturs så att locket låses
och ta sedan ur nyckeln. Stäng sedan
luckan i tanklocket.TIPSTanklocket kan inte stängas om inte nyck-
eln sitter i låset. Det går inte att ta ur nyckeln
1. Framhjulets sensorrotor
2. Framhjulets sensor
1. Rotor för bakhjulssensor
2. Bakhjulssensor
2
12
1
1. Lucka i tanklock
2. Lås upp.
1
2
B67-9-M2.book 17 ページ ２０１８年６月１日　金曜日　午前１０時４０分

Instrument och kontrollfunktioner
4-18
1
2
34
5
6
7
8
9
10
11
12
om tanklocket inte är ordentligt stängt ochlåst.
VARNING
MWA11092
S e till att tanklocket är ordentligt stängt
när du har tankat färdigt. Bränsleläckorutgör en brandrisk.
MAU13222
BränsleSe till att det finns tillräckligt med bensin i
tanken.
VARNING
MWA10882
Bensin och bensinångor är mycket an-
tändbara. Följ instru ktionerna nedan för
att undvika brand oc h explosioner samt
minska risken för personskador när dutankar.
1. Stäng av motorn och kontrollera att det inte sitter någon på fordonet innan du
tankar. Tanka inte när du röker eller
befinner dig i närheten av gnistor, öpp-
na lågor eller andra antändningskällor
som t.ex. styrlågor på vattenvärmare
eller torktumlare.
2. Fyll inte på för mycket i tanken. Se till att pumpmunstycket förs in i hålet på
bränsletanken när du tankar. Sluta
tanka när bränslet når påfyllningsrö-
rets nederdel. Eftersom bränsle utvid-
gas när det värms upp kan värme från
motorn eller solen göra att bränsle
läcker ut ur bränsletanken. 3. Torka omedelbart upp eventuellt spillt
bränsle. VIKTIGT: Torka omedelbart
av bränsle som spillts med en ren,
torr, mjuk trasa eftersom bränsle
kan försämra målade ytor och plas-
ter.
[MCA10072]
4. Se till att tanklocket stängs ordentligt.
VARNING
MWA15152
Bensin är giftigt och kan orsaka person-
skador eller dödsfall. Var försiktig när du
hanterar bensin. Sug aldrig upp bensin
med munnen. Om du råkar svälja ben-
sin, inandas mycket bensinångor eller
får bensin i ögonen, ska du genast upp-
söka läkare. Om du får bensin på huden
ska du tvätta området med tvål och vat-

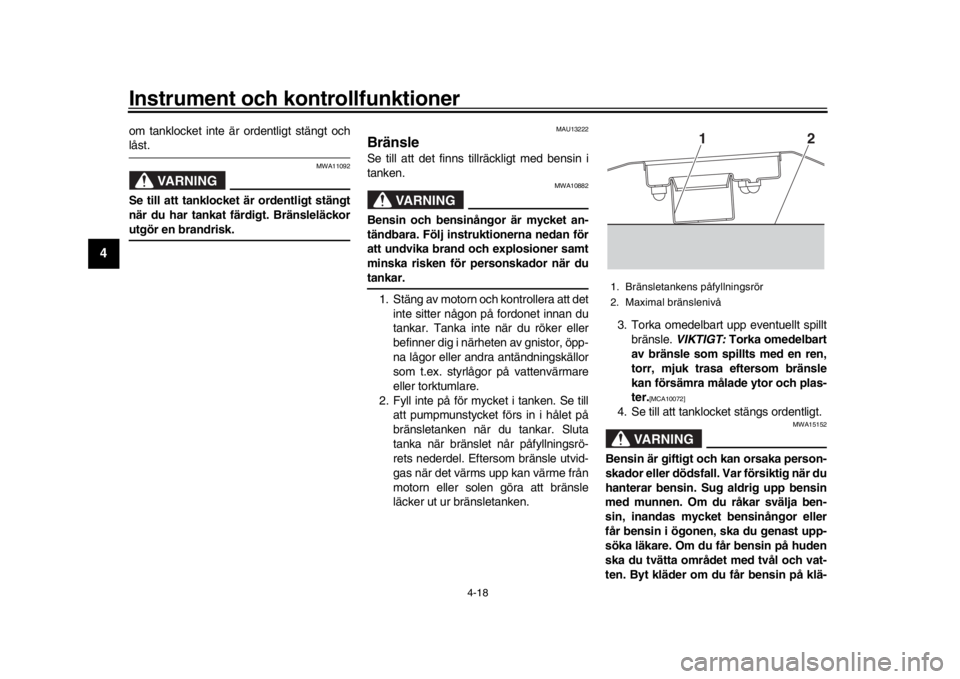

ten. Byt kläder om du får bensin på klä-1. Bränsletankens påfyllningsrör
2. Maximal bränslenivå
2
1
B67-9-M2.book 18 ページ ２０１８年６月１日　金曜日　午前１０時４０分

Instrument och kontrollfunktioner
4-25
1
2
345
6
7
8
9
10
11
12
MAU15152

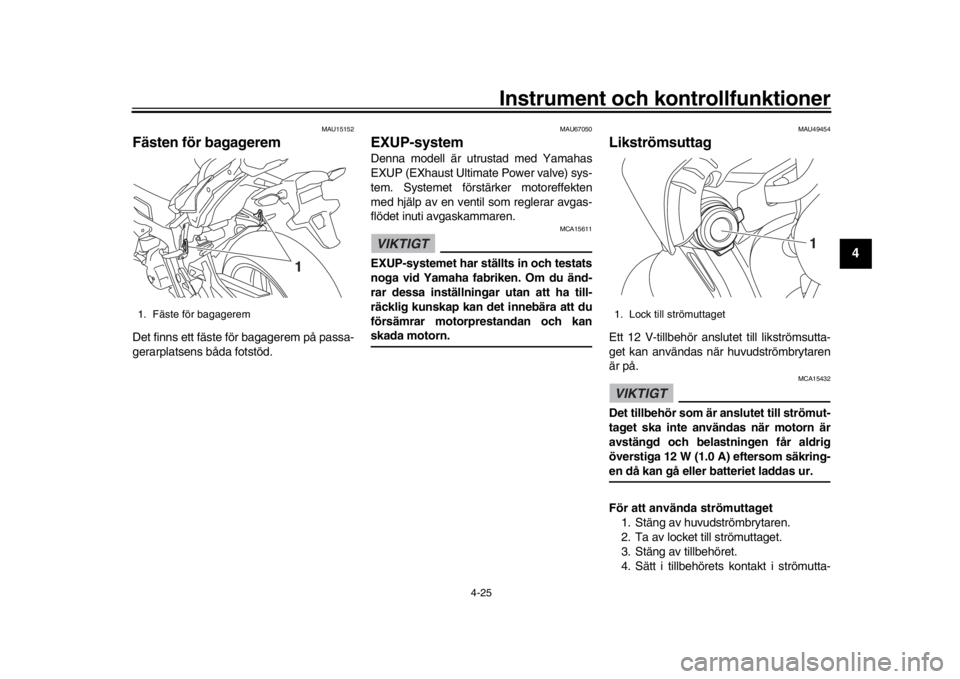

Fästen för bagageremDet finns ett fäste för bagagerem på passa-
gerarplatsens båda fotstöd.
MAU67050
EXUP-systemDenna modell är utrustad med Yamahas
EXUP (EXhaust Ultimate Power valve) sys-
tem. Systemet förs tärker motoreffekten
med hjälp av en ventil som reglerar avgas-
flödet inuti avgaskammaren.VIKTIGT
MCA15611
EXUP-systemet har ställts in och testats
noga vid Yamaha fabriken. Om du änd-
rar dessa inställningar utan att ha till-
räcklig kunskap kan det innebära att du
försämrar motorprestandan och kanskada motorn.
MAU49454
Likströmsuttag Ett 12 V-tillbehör anslutet till likströmsutta-
get kan användas när huvudströmbrytaren
är på.VIKTIGT
MCA15432
Det tillbehör som är anslutet till strömut-
taget ska inte användas när motorn är
avstängd och belastningen får aldrig
överstiga 12 W (1.0 A) eftersom säkring-en då kan gå eller batteriet laddas ur.
För att använda strömuttaget
1. Stäng av huvu dströmbrytaren.
2. Ta av locket till strömuttaget.
3. Stäng av tillbehöret.
4. Sätt i tillbehörets kontakt i strömutta-
1. Fäste för bagagerem
1
1. Lock till strömuttaget
1
B67-9-M2.book 25 ページ ２０１８年６月１日　金曜日　午前１０時４０分

Instrument och kontrollfunktioner
4-26
1
2
34
5
6
7
8
9
10
11
12
get.
5. Slå på huvudströmbrytaren och starta motorn. (Se sidan 6-1.)
6. Slå på tillbehöret.VARNING
MWA14361
För att förhindra elstötar och kortslut-
ning ska du se till att locket sitter påströmuttaget när det inte används.
MAU15306
S idostödSidostödet är placerat på ramens vänstra
sida. Fäll upp stödet och fäll ner det med fo-
ten medan du håller motorcykeln upprätt.TIPSDen inbyggda kontakten i sidostödet är en
del av avstängningssys temet för tändkret-
sen som stänger av tändningen i vissa situ-
ationer. (Se följande avsnitt för en förklaringav avstängningssystemet för tändkretsen.)
VARNING
MWA10242
Motorcykeln får inte köras med sidostö-
det nerfällt, eller om sidostödet inte kan
fällas upp ordentligt (e ller inte stannar
kvar i uppfällt läge) eftersom sidostödet
kan komma i kontakt med marken och
störa föraren, som då kan förlora kon-
trollen över motorcykeln. Yamahas av-
stängningssystem för tändkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
sidostödet innan motorcykeln körs iväg.
Kontrollera därför detta system regel-
bundet och låt en Yamaha-återförsäljare
reparera det om det inte fungerar på rättsätt.
MAU57951
Avstängningssystem för
tändkretsSystemet förhindrar att motorn startas när
en växel är ilagd om inte kopplingshandta-
get är intryckt och sidostödet är uppfällt. Det
stoppar även motorn om sidostödet fälls
ned när en växel är ilagd och motorn är
igång.
Kontrollera regelbundet systemet med pro-
ceduren nedan.TIPS
Denna kontroll är mest tillförlitlig om
motorn är varm.

Se sidorna 4-2 och 4-3 för informationom strömställarens användning.
1. Strömuttag
1
B67-9-M2.book 26 ページ ２０１８年６月１日　金曜日　午前１０時４０分

6-1
1
2
3
4
567
8
9
10
11
12
Hantering och viktiga punkter vid körning
MAU15952
Läs noga igenom handboken så att du lär
dig alla reglage. Fråga en Yamaha-återför-
säljare om det finns ett reglage eller en
funktion som du inte förstår.
VARNING
MWA10272
Om du inte är bekant med reglagen kan
du förlora kontrollen över fordonet vilket
kan leda till en olycka eller personska-dor.
MAUM3631
TIPSDen här modellen är utrustad med:
en lutningsavkännare som stoppar
motorn i händelse av att fordonet väl-
ter. I detta fall tänds motorns felvar-
ningsljus, men det beror inte på
felfunktion. Vrid tändningsnyckeln till
“OFF” och därefter till “ON” för att
stänga av varningsljuset. Om detta
inte görs kommer motorn inte att starta
även om motorn går runt när start-
knappen trycks in.

ett system för automatiskt stopp av
motorn. Motorn stoppas automatiskt
om den får gå på tomgång i 20 minu-
ter. Tryck bara på startknappen för attstarta om motorn om den stannar.
MAU74012
S tart av motornFör att avstängningssystemet för tändkrets
ska tillåta att motorn får startas, måste nå-
got av följande vara uppfyllt:
Växeln ligger i neutralläge.

En växel ligger i men kopplingshandta-
get är indraget och sidostödet är upp-
fällt.
Mer information finns på sidan 4-26.
1. Vrid nyckeln till läget “ON” och se till att
stopp/kör/start-knappen är inställd på
“”.
Följande varningslampor och indike-
ringslampor bör lysa ett par sekunder
för att sedan slockna.
Varningslampa för oljetryck

Varningslampa för motorproblem

Varningslampa för kylvätsketem-
peratur

Växlingsindikator

Varningslampa för styrdämpare

Antispinnsysteme ts indikerings-
lampa

Indikeringslampor för farthållare

Indikeringslampa för startspärrsys-
tem
VIKTIGT
MCA11834
Om indikeringslampan inte tänds när
tändningsnyckeln vrids till läge “ON”, el-
B67-9-M2.book 1 ページ ２０１８年６月１日　金曜日　午前１０時４０分

Hantering och viktiga punkter vid körning
6-2
1
2
3
4
56
7
8
9
10
11
12
ler fortsätter att lysa efter det att motorn
startat, se sidan 4-4 för motsvarande
kontroll av kretsarna till varningslampanoch indikeringslampan. ABS-varningslampan ska tändas när
nyckeln vrids till “ON”, och sedan
slockna efter körning i en hastighet på
minst 10 km/h (6 mi/h).VIKTIGT
MCA17682
Om AB S-varningslampan inte tänds och
slocknar så som beskrivs ovan, se sidan
4-4 angående kontroll av varningslam-pans krets.
2. Lägg växeln i neutralläge. Indikerings- lampan för neutralläge ska tändas.
Om den inte gör det ska du be en
Yamaha-återförsäljare kontrollera el-
kretsen.
3. Starta motorn genom att trycka på
“ ”-sidan på stopp/kör/start-knap-
pen.
Om motorn inte startar, släpper du
stopp/kör/start-knappen och väntar
några sekunder innan du försöker
igen. Varje startförsök bör göras så
kort som möjligt för att inte belasta bat-
teriet för mycket. Låt inte startmotorn
arbeta mer än 10 sekunder åt gången.
VIKTIGT
MCA11043
För att motorn ska hålla så länge som
möjligt bör du undvika kraftiga accelera-tioner så länge som motorn är kall!
MAU77400
VäxlingGenom att utnyttja växlarna kan du styra
den tillgängliga motorkraften som behövs
för start, acceleration, körning uppför branta
backar etc.
Växellägena visas på bilden.TIPSFör att lägga i friläget, tryck ner pedalen fle-
ra gånger tills den inte går ner längre och lyftsedan upp den lätt.VIKTIGT
MCA23990

Låt inte motorcykeln rulla för länge
i friläge med motorn avstängd och
bogsera inte motorcykeln långa
1. Växelpedal
2. Neutralläge
6
5
4
3
2
N 1
1
2
B67-9-M2.book 2 ページ ２０１８年６月１日　金曜日　午前１０時４０分

Periodiskt underhåll och justering
7-10
1
2
3
4
5
67
8
9
10
11
12
MAU36112

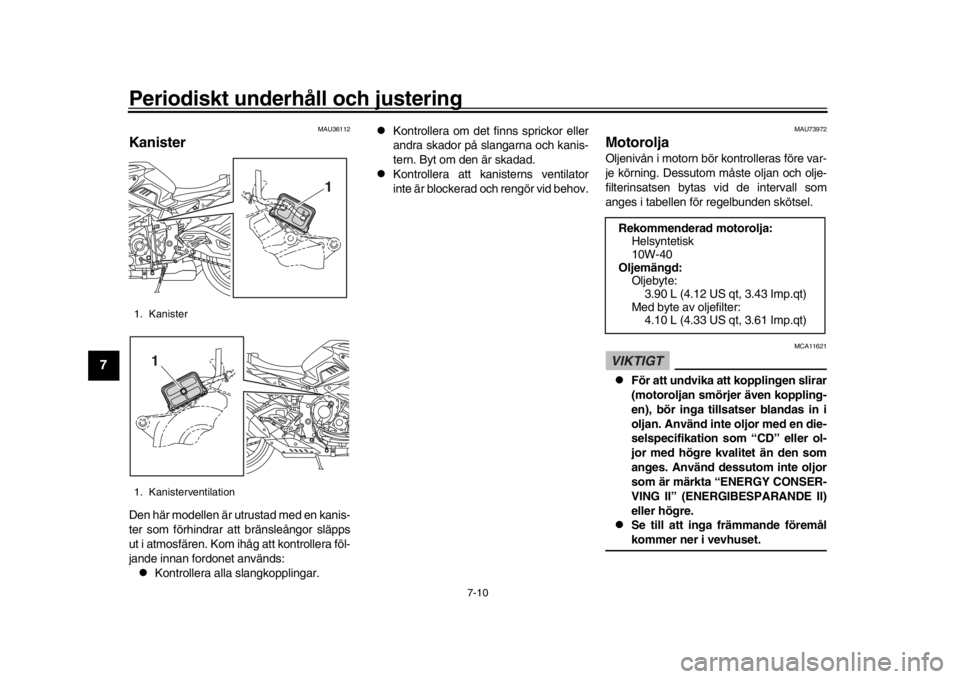

KanisterDen här modellen är utrustad med en kanis-
ter som förhindrar att bränsleångor släpps
ut i atmosfären. Kom ihåg att kontrollera föl-
jande innan fordonet används:
Kontrollera alla slangkopplingar.

Kontrollera om det finns sprickor eller
andra skador på slangarna och kanis-
tern. Byt om den är skadad.

Kontrollera att kanisterns ventilator
inte är blockerad och rengör vid behov.
MAU73972

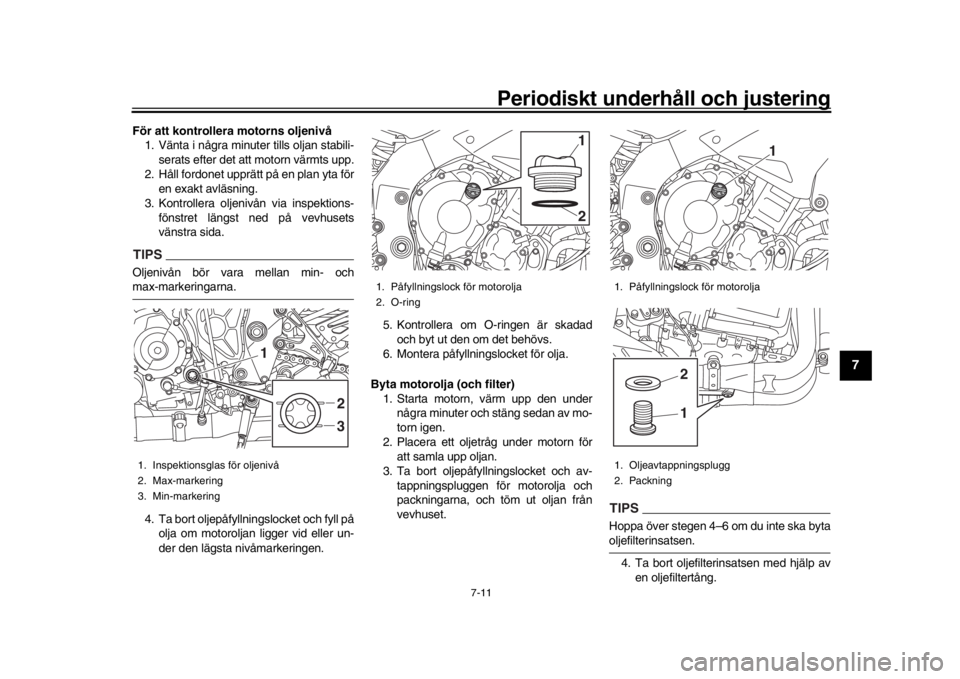

MotoroljaOljenivån i motorn bör kontrolleras före var-
je körning. Dessutom måste oljan och olje-
filterinsatsen bytas vid de intervall som
anges i tabellen för regelbunden skötsel.VIKTIGT
MCA11621

För att undvika att kopplingen slirar
(motoroljan smörjer även koppling-
en), bör inga tillsatser blandas in i
oljan. Använd inte oljor med en die-
selspecifikation som “CD” eller ol-
jor med högre kvalitet än den som
anges. Använd dessutom inte oljor
som är märkta “ENERGY CON SER-
VING II” (ENERGIBE SPARANDE II)
eller högre.

S e till att inga främmande föremålkommer ner i vevhuset.
1. Kanister
1. Kanisterventilation
1
1
Rekommenderad motorolja:
Helsyntetisk
10W-40
Oljemängd:
Oljebyte:3.90 L (4.12 US qt, 3.43 Imp.qt)
Med byte av oljefilter:
4.10 L (4.33 US qt, 3.61 Imp.qt)
B67-9-M2.book 10 ページ ２０１８年６月１日　金曜日　午前１０時４０分

Periodiskt underhåll och justering
7-11
1
2
3
4
5
678
9
10
11
12
För att kontrollera motorns oljenivå 1. Vänta i några minuter tills oljan stabili-
serats efter det att motorn värmts upp.
2. Håll fordonet upprätt på en plan yta för en exakt avläsning.
3. Kontrollera oljenivån via inspektions- fönstret längst ned på vevhusets
vänstra sida.TIPSOljenivån bör vara mellan min- ochmax-markeringarna.
4. Ta bort oljepåfyllningslocket och fyll på olja om motoroljan ligger vid eller un-
der den lägsta nivåmarkeringen. 5. Kontrollera om O-ringen är skadad
och byt ut den om det behövs.
6. Montera påfyllningslocket för olja.
Byta motorolja (och filter) 1. Starta motorn, värm upp den under några minuter och stäng sedan av mo-
torn igen.
2. Placera ett oljetråg under motorn för att samla upp oljan.
3. Ta bort oljepåfyllningslocket och av-
tappningspluggen för motorolja och
packningarna, och töm ut oljan från
vevhuset.
TIPSHoppa över stegen 4–6 om du inte ska bytaoljefilterinsatsen.
4. Ta bort oljefilterinsatsen med hjälp av en oljefiltertång.
1. Inspektionsglas för oljenivå
2. Max-markering
3. Min-markering
2
1
3
1. Påfyllningslock för motorolja
2. O-ring
12
1. Påfyllningslock för motorolja
1. Oljeavtappningsplugg
2. Packning
1
12
B67-9-M2.book 11 ページ ２０１８年６月１日　金曜日　午前１０時４０分
