2018 YAMAHA FJR1300AE ABS

Regelmäßi ge Wartun g un d Einstellun g
6-1
6
GAU17246
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughal-
ter/Fahrer ist für die Sicherheit selbst ver-
antwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunkte,
Einstellungen und Schmierstellen des Fahr-
zeugs angegeben und erläutert.
Die in den Wartungstabellen empfohlenen
Zeitabstände sollten lediglich als Richtwer-
te für den Normalbetrieb angesehen wer-
den. Je nach Wetterbedingungen, Gelän-
de, geographischem Einsatzort und
persönlicher Fahrweise müssen die War-
tungsintervalle möglicherweise verkürzt
werden.
WARNUNG
GWA10322
Ohne die richtig e Wartun g d es Fahr-
zeu gs o der durch falsch aus geführte
Wartun gsar beiten erhöht sich die Gefahr
von Verletzun gen, auch mit To desfol ge,
währen d d er Wartun g un d d er Benut-
zun g d es Fahrzeu gs. Wenn Sie nicht mit
d er Fahrzeu gwartun g vertraut sin d, b e-
auftrag en Sie einen Yamaha-Händ ler mit
d er Wartun g.
WARNUNG
GWA15123
S chalten Sie, wenn keine an derslauten-
d en Anweisun gen an geg eb en sin d, d en
Motor zur Durchführun g von Wartun gs-
ar beiten aus.
 Ein laufen der Motor hat beweg liche
Teile, die Körperteile o der Klei dun g
erfassen un d mitreißen können
o der elektrische Teile, die Strom-
schlä ge o der Bran d verursachen
können.
 Ein währen d Wartun gsar beiten lau-
fen der Motor kann Au genverletzun-
g en, Ver brennun gen, Feuer o der Kohlenmonoxid
-Vergiftun gen ver-
ursachen – mö glicherweise mit To-
d esfol ge. Weitere Informationen zu
Kohlenmonoxid siehe Seit
e 1-3.
WARNUNG
GWA15461
Bremsschei ben, Bremssättel, Brems-
trommeln un d Belä ge können währen d
ihres Einsatzes sehr heiß wer den. Las-
sen Sie, um mö gliche Ver brennung en zu
vermei den, die Komponenten d er
Bremsanla ge erst a bkühlen, bevor Sie
sie berühren.
UB96G1G0.book Page 1 Friday, July 7, 2017 10:34 AM

Regelmäßi ge Wartun g un d Einstellun g
6-3
6
GAU71031
HINWEIS
Die Jahresinspektion kann ausb leiben, wenn statt dessen eine Inspektion, basie-
ren d auf der gefahrenen Strecke, durchg eführt wir d.
 Ab 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wie-
derholen.
 Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere
Daten und technische Fähigkeiten und sollten daher von einer Yamaha-Fachwerkstatt
ausgeführt werden.
GAU71071Tabelle für re gelmäßi ge Wartun g d es A bgas-Kontrollsystems
NR. PRÜFPUNKT
1 *Kraftstoffleitun g• Kraftstoffschläuche auf Risse
oder Beschädigung kontrollie-
ren.
• Ersetzen, falls nötig. √√√√√
2 *Zün dkerzen • Zustand kontrollieren.
• Elektrodenabstand einstellen
und reinigen. √√
•Ersetzen. √√
3 *Ventilspiel • Kontrollieren und einstellen. Alle 40000 km (24000 mi)
4 *Kraftstoff-Einsprit-
zun
g • Leerlaufdrehzahl kontrollieren.
√√√√√√
• Synchronisierung kontrollieren und einstellen. √√√√√
5 *Auspuffanla ge • Auf Leckage kontrollieren.
• Ggf. festziehen.
• Dichtungen ersetzen, falls nö-
tig. √√√√√
6 *Ve r
dunstung s-
emissionen-Kont-
rollsystem • Kontrollsystem auf Beschädi-
gung kontrollieren.
• Ersetzen, falls nötig. √√X 1000 km
KONTROLLE ODER
WARTUNGSARBEIT
X 1000 mi
KILOMETERSTAND
JAHRESKONTROLLE
110203040
0.66121824
UB96G1G0.book Page 3 Friday, July 7, 2017 10:34 AM

Regelmäßi ge Wartun g un d Einstellun g
6-11
6
GAU19653
Zündkerzen prüfen
Die Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs- wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit
vermindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor nicht ordnungsgemäß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittel-
elektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue er-
setzen.
Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. kor-
rigieren. Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEIS
Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
ACHTUNG
GCA10841
Zum Aus
bauen des Zün dkerzensteckers
keine Werkzeu ge verwen den, an dern-
falls könnte d er Zündspulenstecker be-
schä dig t wer den. Der Zün dkerzenste-
cker ist mit einer Gummi dichtung
versehen un d sitzt deshal b fest auf. Um
d en Zün dkerzenstecker auszu bauen,
ihn einfach vor- un d zurückd rehen, wäh-
Empfohlene Zün
dkerze:
NGK/CPR8EA-9
1. Zündkerzen-Elektrodenabstand
Zün dkerzen-Elektro denab stand:
0.8–0.9 mm (0.031–0.035 in)
Anzu gsmoment:
Zündkerze:
13 N·m (1.3 kgf·m, 9.6 lb·ft)
UB96G1G0.book Page 11 Friday, July 7, 2017 10:34 AM

Regelmäßi ge Wartun g un d Einstellun g
6-13
6
GAU19889
Motoröl un d Ölfilterpatrone
Der Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die
Ölfilterpatrone gewechselt werden.
Ölstan d prüfen
1. Das Fahrzeug auf den Hauptständer stellen. Selbst geringfügige Neigung
zur Seite kann bereits zu einem fal-
schen Messergebnis führen.
2. Den Motor starten, einige Minuten lang warmlaufen lassen und dann
ausschalten.
3. Einige Minuten bis zur Messung war- ten, damit sich das Öl setzen kann.
Dann den Ölstand durch das Schaug-
las links unten am Kurbelgehäuse ab-
lesen.
HINWEIS
Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der emp-
fohlenen Sorte bis zum vorgeschrie-
benen Stand nachfüllen.
HINWEIS
Den O-Ring auf Beschädigung überprüfen
und, falls beschädigt, erneuern.
Öl wechseln (mit/ohne Filterwechsel)1. Das Fahrzeug auf ebenen Untergrund
stellen.
2. Den Motor starten, einige Minuten lang warmlaufen lassen und dann
ausschalten.
3. Ein Ölauffanggefäß unter den Motor stellen, um das Altöl aufzufangen.
4. Den Einfüllschraubverschluss und die Motoröl-Ablassschraube mit ihrer
Dichtung herausdrehen, um das Mo-
toröl aus dem Kurbelgehäuse abzu-
lassen.
1. Prüffenster für den Motorölstand
2. Motoröl-Einfüllschraubverschluss
3. Maximalstand-Markierung
4. Minimalstand-Markierung
31
4
2
1. Motoröl-Einfüllschraubverschluss
2. O-Ring
1. Motoröl-Ablassschraube
2. Dichtung
2
1
1
2
UB96G1G0.book Page 13 Friday, July 7, 2017 10:34 AM

Regelmäßi ge Wartun g un d Einstellun g
6-14
6
HINWEIS
Die Schritte 5–7 nur ausführen, wenn die
Ölfilterpatrone erneuert wird.
5. Die Ölfilterpatrone mit einem Ölfilter-
schlüssel abschrauben.
HINWEIS
Ölfilterschlüssel sind beim Yamaha-Händ-
ler erhältlich.
6. Den O-Ring der neuen Ölfilterpatrone mit sauberem Motoröl benetzen.
HINWEIS
Sicherstellen, dass der O-Ring korrekt sitzt.
7. Die neue Ölfilterpatrone einbauen und mit einem Drehmomentschlüssel auf
das vorgeschriebene Anzugsmoment
festziehen. 8. Die Motoröl-Ablassschraube mit einer
neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen.
9. Die vorgeschriebene Menge des emp- fohlenen Motoröls nachfüllen.
HINWEIS
Verschüttetes Öl auf allen Motorteilen ab-
wischen, nachdem der Motor und die Aus-
puffanlage abgekühlt sind.
ACHTUNG
GCA11621
Um ein Durchrutschen d er Kupp-
lun g zu vermei den ( da das Motoröl
auch die Kupplun g schmiert), mi-
1. Ölfilterschlüssel
2. Ölfilterpatrone
1. O-Ring
1
21. Drehmomentschlüssel
Anzu gsmoment:
Ölfilterpatrone: 17 N·m (1.7 kgf·m, 13 lb·ft)
Anzu gsmoment:
Motoröl-Ablassschraube:
43 N·m (4.3 kgf·m, 32 lb·ft)
Empfohlene Ölsorte: Siehe Seite 8-1.
Füllmeng e:
Ölwechsel:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Mit Ölfilterausbau: 4.00 L (4.23 US qt, 3.52 Imp.qt)
1
UB96G1G0.book Page 14 Friday, July 7, 2017 10:34 AM

Regelmäßi ge Wartun g un d Einstellun g
6-16
6
GAU20017
Achsantrie bsöl
Das Achsantriebsgehäuse muss vor jeder
Fahrt auf Öllecks geprüft werden. Treten
Lecks auf, das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen und re- parieren lassen. Außerdem muss in den
vorgeschriebenen Abständen gemäß War-
tungs- und Schmiertabelle der Stand des
Achsantriebsöls geprüft und das Öl ge-
wechselt werden.
WARNUNG
GWA10371
 Darauf achten, dass keine Fremd -
körper in d as Achsantrie bsg ehäuse
ein drin gen.
 Darauf achten, dass kein Öl auf Rä-
d er un d Reifen gerät.
Achsantrie bsölstan d prüfen
1. Das Fahrzeug auf den Hauptständer stellen.
HINWEIS
Sicherstellen, dass das Fahrzeug bei der
Kontrolle des Ölstands vollständig gerade
steht. Selbst geringfügige Neigung zur Sei-
te kann bereits zu einem falschen Messer-
gebnis führen.
2. Den Achsantriebsöl-Einfüllschraub-verschluss mit seiner Dichtung her-
ausdrehen und den Ölstand im Achs-
antriebsgehäuse prüfen.
HINWEIS
Das Öl sollte bis zum Rand der Einfüllöff-
nung reichen.
3. Falls der Ölstand nicht bis zum Rand der Einfüllöffnung reicht, Öl der emp-
fohlenen Sorte bis zum vorgeschrie-
benen Stand nachfüllen.
4. Die Dichtung auf Beschädigung über- prüfen und, falls beschädigt, erneu-
ern.
5. Den Achsantriebsöl-Einfüllschraub- verschluss mit seiner Dichtung ein-
schrauben und anschließend vor-
schriftsmäßig festziehen.
Achsantrie bsöl wechseln
1. Das Fahrzeug auf ebenen Untergrund stellen.
2. Ein Ölauffanggefäß unter das Achsan- triebsgehäuse stellen, um das Altöl
aufzufangen.
3. Den Achsantriebsöl-Einfüllschraub- verschluss und die Achsantriebsöl-
Ablassschraube mit ihren Dichtungen
herausdrehen, um das Achsantriebsöl
ablassen.

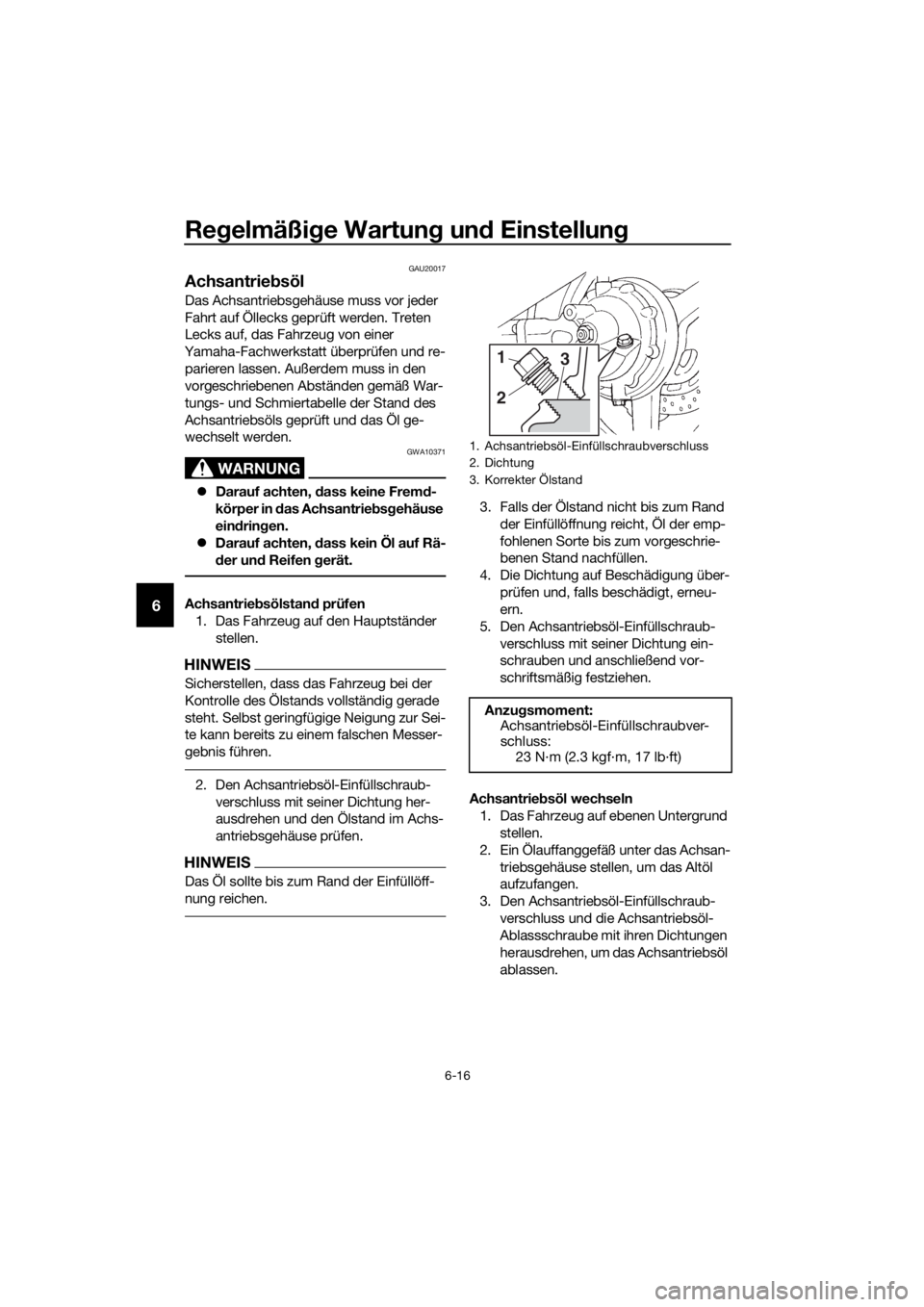

1. Achsantriebsöl-Einfüllschraubverschluss
2. Dichtung
3. Korrekter Ölstand
Anzu gsmoment:
Achsantriebsöl-Einfüllschraubver-
schluss: 23 N·m (2.3 kgf·m, 17 lb·ft)
3
2
1
UB96G1G0.book Page 16 Friday, July 7, 2017 10:34 AM

Regelmäßi ge Wartun g un d Einstellun g
6-19
6
Wenn Wasser anstelle von Kühlflüs-
sigkeit verwen det wur de, tauschen
S ie es so schnell wie mö glich durch
Kühlflüssi gkeit aus, d a sonst das
Kühlsystem nicht geg en Frost un d
Korrosion g eschützt ist. Wenn der
Kühlflüssi gkeit Wasser hinzug efügt
wur de, den Frostschutzmittel gehalt
d er Kühlflüssi gkeit so bal d wie
mö glich von einer Yamaha-Fach-
werkstatt ü berprüfen lassen, da
sonst die Wirksamkeit d es Kühlmit-
tels re duziert wir d.
[GCA10473]
6. Die Abdeckung montieren.
GAU33032Kühlflüssi gkeit wechseln
Die Kühlflüssigkeit muss in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
werkstatt wechseln lassen. WARNUNG!
Niemals versuchen, den Kühler-Ver-
schluss deckel bei heißem Motor a bzu-
nehmen.
[GWA10382] GAU72990
Luftfiltereinsatz reini
gen
Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle gereinigt oder ersetzt wer-
den. Bei Einsatz in sehr staubiger oder
feuchter Umgebung ist der Filter häufiger
zu reinigen oder ggf. zu ersetzen.

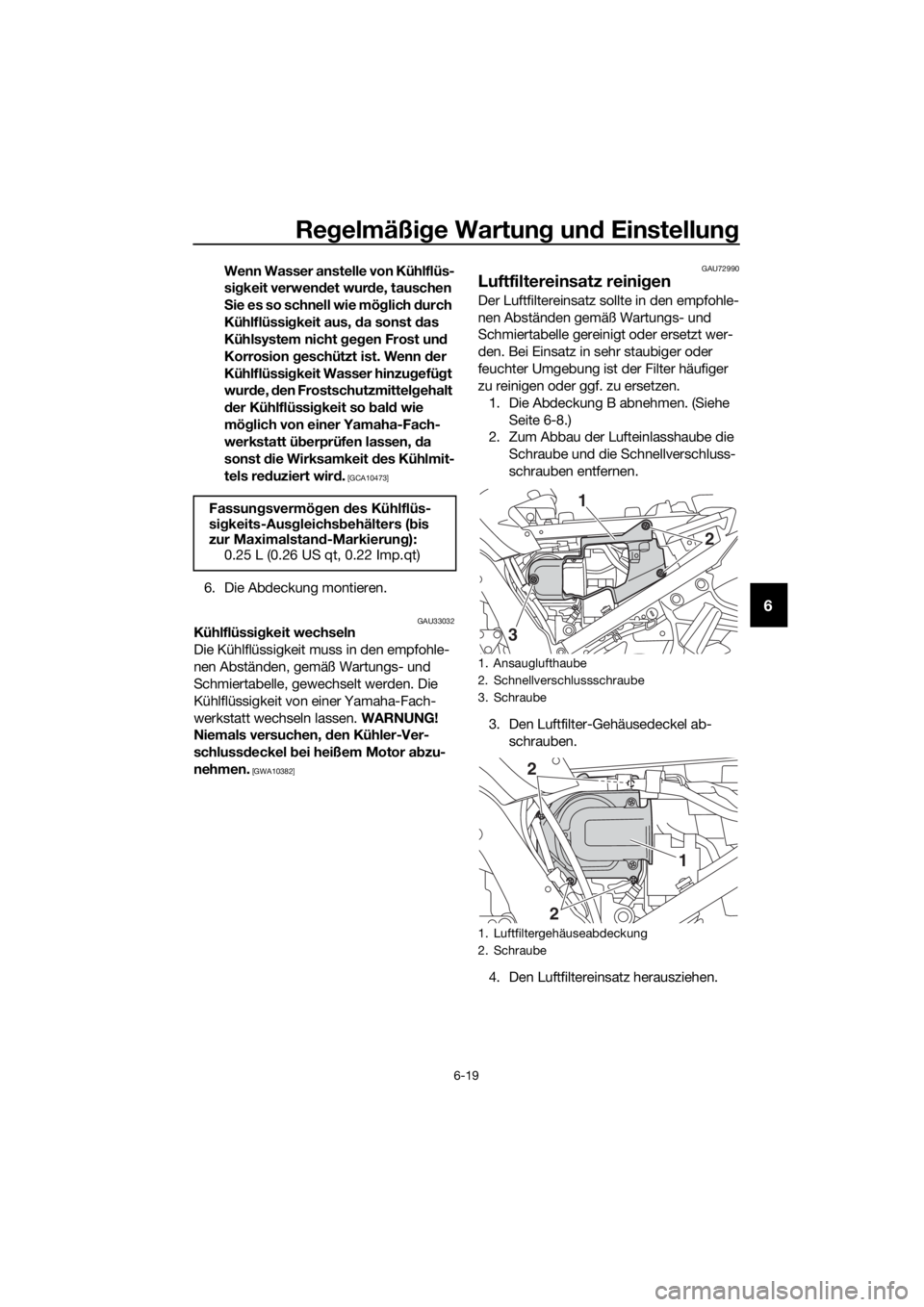

1. Die Abdeckung B abnehmen. (Siehe Seite 6-8.)
2. Zum Abbau der Lufteinlasshaube die
Schraube und die Schnellverschluss-
schrauben entfernen.
3. Den Luftfilter-Gehäusedeckel ab- schrauben.
4. Den Luftfiltereinsatz herausziehen.
Fassun
gsvermö gen des Kühlflüs-
si gkeits-Aus gleichs behälters ( bis
zur Maximalstan d-Markierun g):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Ansauglufthaube
2. Schnellverschlussschraube
3. Schraube
1. Luftfiltergehäuseabdeckung
2. Schraube
1
3
2
2
2 1
UB96G1G0.book Page 19 Friday, July 7, 2017 10:34 AM

Regelmäßi ge Wartun g un d Einstellun g
6-22
6
GAU21403
Ventilspiel
Die Ventile sind ein wichtiger Motorbe-
standteil. Ventilspiele verändern sich im
Laufe der Nutzung und müssen daher ge-
mäß den in der Wartungstabelle angegebe-
nen Abständen kontrolliert sowie einge-
stellt werden. Nicht eingestellte Ventile
können zu einer falschen Luft-Kraftstoff-
Mischung, zu Motorgeräuschen und
schließlich zu einem Motorschaden führen.
Damit dies nicht auftritt, einen Yamaha-
Händler das Ventilspiel in regelmäßigen
Abständen prüfen und einstellen lassen.
HINWEIS
Diese Wartung muss bei kaltem Motor
durchgeführt werden.
GAU64410
Reifen
Der Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10504
Bei Fahren d es Fahrzeugs mit falschem
Reifen druck besteht Verletzun gs- o der
Le bens gefahr durch einen Verlust der
Kontrolle ü ber das Fahrzeu g.
 Den Reifenluft druck stets b ei kalten
Reifen ( d. h. Reifentemperatur ent-
spricht Um geb ung stemperatur)
prüfen un d korri gieren.
 Der Reifend ruck muss entspre-
chen d d er Fahr geschwin dig keit
und hinsichtlich d es Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck un d Zu behör, das für d ieses
Mo dell genehmi gt wur de, an ge-
passt wer den.
UB96G1G0.book Page 22 Friday, July 7, 2017 10:34 AM
