2018 TOYOTA YARIS HATCHBACK display

INNEHÅLLSFÖRTECKNING2
YARIS_HV_OM_Europe_OM52C96SEFör din information .........................8
Så här läser du den här
instruktionsboken .......................12
Söka information ..........................13
Bildregister ...................................14
1-1. För säkert bruk Innan du börjar köra.............24
För säker körning .................26
Säkerhetsbälten ...................28
Krockkuddar.........................35
Säkerhetsåtgärder beträffande avgaser...........47
1-2. Barn och säkerhet Manuell i-/urkoppling-skontakt till framsätes-
passagerarens
krockkudde ........................48
Åka med barn i bilen ............51
Bilbarnstolar .........................52
1-3. Hybridsystem Hybridsystem, funktioner .....69
Hybridsystem, säkerhetsanvisningar.........73
1-4. Stöldskydd Startspärrsystem..................79
Dubbelsidigt låssystem ........80 2. Instrumentgrupp
Varnings- och indikeringslampor .............. 84
Instrument och mätare (modeller med enfärgad
display).............................. 90
Instrument och mätare (modeller med
färgdisplay) ....................... 93
Informationsdisplay (modeller med enfärgad
display).............................. 97
Informationsdisplay (modeller med
färgdisplay) ..................... 101
Energimonitor/ förbrukningsskärm .......... 109
3-1. Information om nycklar Nycklar .............................. 116
3-2. Öppna, stänga och låsa dörrarna
Sidodörrar ......................... 122
Baklucka............................ 129
Elektroniskt lås- och startsystem...................... 134
1Trygghet och säkerhet
2Instrumentgrupp
3Funktionen hos
respektive komponent
OM52C96SE.book Page 2 Tuesday, February 20, 2018 9:38 AM

INNEHÅLLSFÖRTECKNING6
YARIS_HV_OM_Europe_OM52C96SE8-1. Viktig information
Varningsblinkers ................458
Om du måste få stopp på bilen i en nödsituation ......459
8-2. Åtgärder i en akut situation
Om bilen måste bärgas eller bogseras ..................461
Om du tror att något är fel.................................468
Om en varningslampa tänds eller en
varningssignal hörs..........469
Om ett varningsmeddelande visas (modeller med
färgdisplay) ......................483
Om du får punktering (modeller med
reparationssats för akut
däcklagning) ....................489
Om du får punktering (modeller med
reservhjul) ........................508 Om hybridsystemet
inte startar ....................... 522
Om den elektroniska nyckeln inte fungerar
(modeller med
elektroniskt lås- och
startsystem) .................... 524
Om 12-voltsbatteriet är urladdat ........................... 527
Om motorn blir överhettad ....................... 532
Om bilen fastnar ................ 538
8Om problem uppstår
OM52C96SE.book Page 6 Tuesday, February 20, 2018 9:38 AM

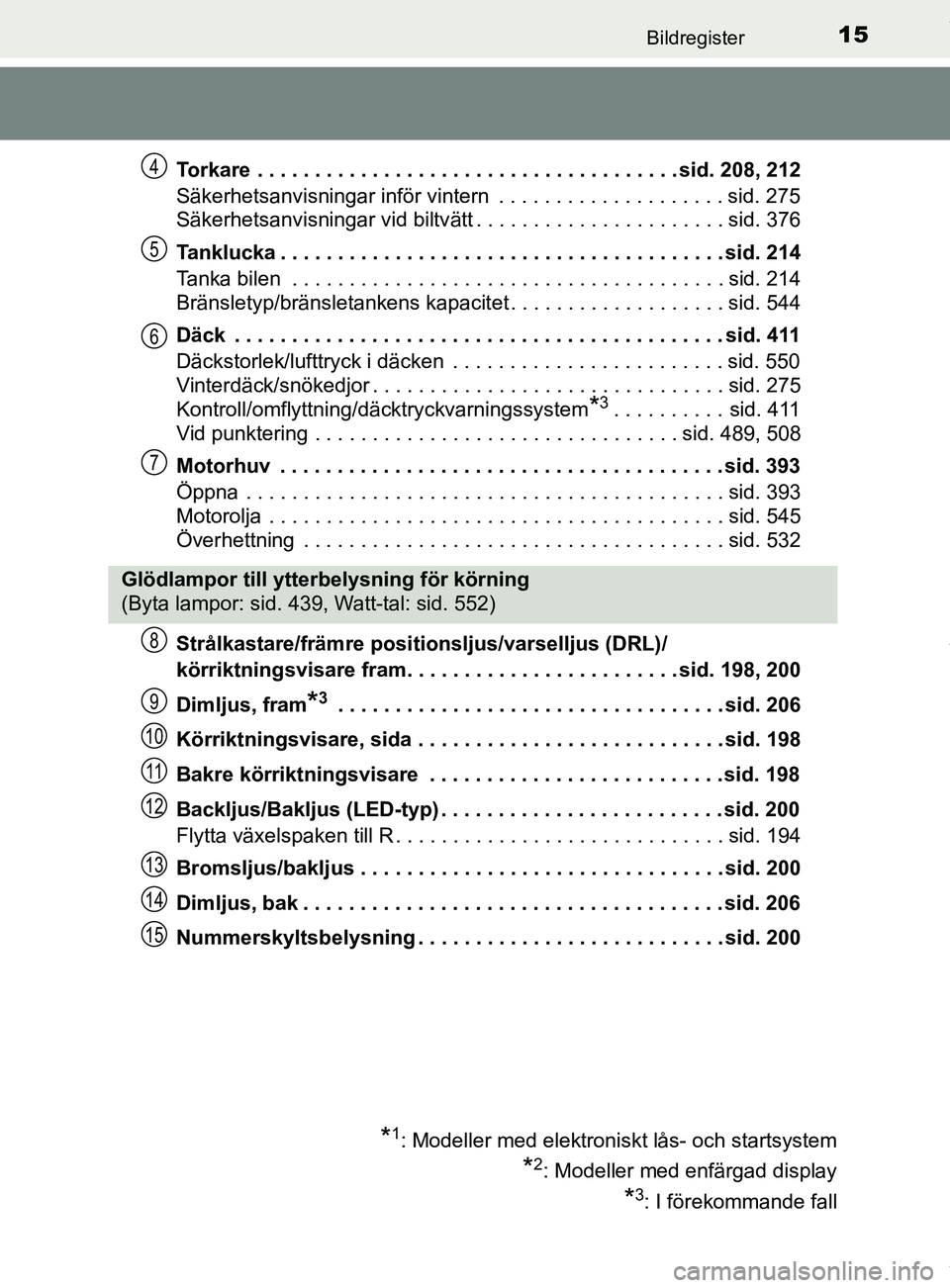

15Bildregister
YARIS_HV_OM_Europe_OM52C96SETorkare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 208, 212
Säkerhetsanvisningar inför vintern . . . . . . . . . . . . . . . . . . . . sid. 275
Säkerhetsanvisningar vid biltvätt . . . . . . . . . . . . . . . . . . . . . . sid. 376
Tanklucka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 214
Tanka bilen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 214
Bränsletyp/bränsletankens kapacitet . . . . . . . . . . . . . . . . . . . sid. 544
Däck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 411
Däckstorlek/lufttryck i däcken . . . . . . . . . . . . . . . . . . . . . . . . sid. 550
Vinterdäck/snökedjor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 275
Kontroll/omflyttning/däcktryckvarningssystem
*3. . . . . . . . . . sid. 411
Vid punktering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 489, 508
Motorhuv . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 393
Öppna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 393
Motorolja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 545
Överhettning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 532
Strålkastare/främre posi tionsljus/varselljus (DRL)/
körriktningsvisare fram. . . . . . . . . . . . . . . . . . . . . . . . sid. 198, 200
Dimljus, fram
*3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 206
Körriktningsvisare, sida . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 198
Bakre körriktningsvisare . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 198
Backljus/Bakljus (LED-typ) . . . . . . . . . . . . . . . . . . . . . . . . . sid. 200
Flytta växelspaken till R . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 194
Bromsljus/bakljus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 200
Dimljus, bak . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 206
Nummerskyltsbelysning . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 200
4
5
6
7
Glödlampor till ytterb elysning för körning
(Byta lampor: sid. 439, Watt-tal: sid. 552)
*1: Modeller med elektroniskt lås- och startsystem
*2: Modeller med enfärgad display
*3: I förekommande fall
8
9
10
11
12
13
14
15
OM52C96SE.book Page 15 Tuesday, February 20, 2018 9:38 AM

17Bildregister
YARIS_HV_OM_Europe_OM52C96SEInformationsdisplay . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 97, 101
Om varningsmeddelande eller varningsindikator
visas
*3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 483
Parkeringsbroms . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 199
Ansätta/lossa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 199
Säkerhetsanvisningar inför vintern . . . . . . . . . . . . . . . . . . . . sid. 276
Varningssummer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 469
Körriktningsvisare, spak. . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 198
Strålkastare, omkopplare . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 200
Strålkastare/främre positionsljus/bakljus/varselljus (DRL). . . sid. 200
Dimljus, fram
*4/dimljus, bak . . . . . . . . . . . . . . . . . . . . . . . . . sid. 206
Torkar- och spolaromkopplare . . . . . . . . . . . . . . . . . . sid. 208, 212
Användning (fram) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 208
Användning (bak)
*4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 212
Påfyllning av spolarvätska . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 403
Varningsblinkers, reglage . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 458
Motorhuvsspärr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 393
Frikopplingsspak för rattens längd- och
höjdinställning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 152
Luftkonditionering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 346
Användning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 346
Eluppvärmd bakruta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 350
Ljudanläggning
*4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 282
Navigations/multimediasystem
*4, 5
*1: Modeller med elektroniskt lås- och startsystem
*2: Modeller med enfärgad display
*3: Modeller med färgdisplay
*4: I förekommande fall
*5: Se instruktionsboken till navigations/multimediasystemet
4
5
6
7
8
9
10
11
12
OM52C96SE.book Page 17 Tuesday, February 20, 2018 9:38 AM

741-3. Hybridsystem
YARIS_HV_OM_Europe_OM52C96SE
En luftintagsventil är placerad på
sidan av baksätets vänstra nedre
del för kylning av hybridbatteriet.
Om luftintagsventilen blockeras
begränsas batteriets effekt och
orsakar en minskning av bränsle-
förbrukningen.
Nödavstängningssystemet blockerar högspänningen och stänger av
bränslepumpen för att minimera risken för elektriska stötar och bräns-
leläckage om kollisionssensorn känne r av en stöt som överskrider ett
visst gränsvärde. Om nödavstängni ngssystemet aktiveras kan bilen
inte startas om. Kontakta en aukto riserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkst ad med motsvarande kvalifikatio-
ner för att starta om systemet.
Ett meddelande visas automatiskt om en funktionsstörning uppstår i
hybridsystemet eller om felaktigt handhavande sker.
Om ett varningsmeddelande visas
på informations displayen, läs
meddelandet och följ anvisning-
arna.
Hybridbatteri, luftintagsventil
Avstängningssystem i nödsituationer
Hybridvarningsmeddelande (modeller med färgdisplay)
OM52C96SE.book Page 74 Tuesday, February 20, 2018 9:38 AM

781-3. Hybridsystem
YARIS_HV_OM_Europe_OM52C96SEOBSERVERA
n
Hybridbatteri, luftintagsventil
l Blöt inte ner luftinsugsventilen och låt inga främmande ämnen komma in i
det eftersom det kan orsaka kortslutning och skada hybridbatteriet.
l Förvara aldrig större vattenmängder i bilen som t.ex. vattenkylningsflas-
kor. Om vatten spills på hybridbatteriet kan det skadas. Låt en auktorise-
rad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera bilen.
l Ett filter är installerat i luftinsugsventilen. Om filtret är synligt smutsigt efter
rengöringen av luftinsugsventilen ska det rengöras eller bytas ut. Kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer för information om rengöring
eller byte av filtret.
l Modeller med färgdisplay: Om ”Underhåll krävs för hybridbatteriets kylde-
lar. Se bilens instruktionsbok” visas på informationsdisplayen kan luftintag-
sventilen och filtret vara igensatta. Se sid. 380 för information om
rengöring av luftintagsventilen.
lPlacera inga föremål som kan blockera
luftinsugsventilen. Om luftintagsventi-
len blockeras begränsas batteriets
effekt och orsakar en minskning av
bränsleförbrukningen.
l Rengör luftinsugsventilen regelbundet
för att undvika att hybridbatteriet över-
hettas.
OM52C96SE.book Page 78 Tuesday, February 20, 2018 9:38 AM

83
2Instrumentgrupp
YARIS_HV_OM_Europe_OM52C96SE2. Instrumentgrupp
Varnings- och indikeringslampor .............. 84
Instrument och mätare (modeller med enfärgad
display) .............................. 90
Instrument och mätare (modeller med
färgdisplay) ........................ 93
Informationsdisplay (modeller med enfärgad
display) .............................. 97
Informationsdisplay (modeller med
färgdisplay) ...................... 101
Energimonitor/ förbrukningsskärm ........... 109
OM52C96SE.book Page 83 Tuesday, February 20, 2018 9:38 AM

842. Instrumentgrupp
YARIS_HV_OM_Europe_OM52C96SE
Varnings- och indikeringslampor
Modeller med enfärgad display
Modeller med färgdisplay
Varnings- och indikeringslamporna i instrumentgruppen och på
mittpanelen håller föraren inform erad om status i bilens olika
system.
I förklarande syfte visar bild en nedan samtliga varnings- och
indikeringslampor som tänds.
OM52C96SE.book Page 84 Tuesday, February 20, 2018 9:38 AM
