2018 TOYOTA PROACE VERSO dojezd

7
.Základní informace
Spacetourer-VP_cs_Chap00b_vue-ensemble_ed01-2016
Zamykání / odemykání zevnitř 64
Elektrické boční posuvné dveře 6 8 -71
Elektrická dětská pojistka 19 0
Výstražná světla 15 8
Tyre Pressure Warnong System (TPWS) 258-260
Deaktivace systému Stop & Start 216
Deaktivace systému CDS/ASR 161
Nastavování volantu 87
Zvuková houkačka 159
Promítání na sklo
218 -219
Místo řidiče (pokračování)
Ovladač stěračů 15 4 -15 6
Palubní počítač 38-40
Adjustable Speed Limiter (ASL) 220
Omezovač rychlosti 225-227
Regulátor rychlosti 228 -231
Adaptive cruise control 232-238
Přístrojové desky
13 -14
Světelné kontrolky 15 -28
Teplota chladicí kapaliny 29
Ukazatel údržby 29 - 31
Ukazatel množství motorového oleje 32
Ukazatel dojezdu na AdBlue® 33-35
Počítadlo ujeté vzdálenosti 36
Doporučení změny rychlostního stupně 204
Reostat osvětlení 37
Palubní počítač 38-40
Nastavování data a času 44
Driver Attention Alert 247-248
Elektricky ovládaná okna 86
Seřizování elektrických zpětných zrcátek 141
Toyota Traction select 161, 162-163
Fuel burner heater/Remote controlled fuel burner heater 137-13 9
Alarm 83-85
Ruční nastavování sklonu světlometů 153
Lane Departure Alert 245 -246
Systém sledování mrtvého úhlu 24 9 - 2 51
Automatické přepínání dálkových světel 151-152
Nastavování data/času (dotykový displej) 44
Nastavování data/času (autorádio) 44
Výhled vzad 255-257
Adjustable Speed Limiter (ASL) 220
Road Sign Assist 221-224, 227, 230, 234
For ward collision warning 239 -242
Autonomous emergency
braking 242-244
Deaktivace systému Stop & Start 216
Ovladač osvětlení 14 4 -147
Směrová světla 146
Proace-Verso_CS.indb 719/08/2016 11:35

13
1
Palubní zařízení
Spacetourer-VP_cs_Chap01_instruments-de-bord_ed01-2016

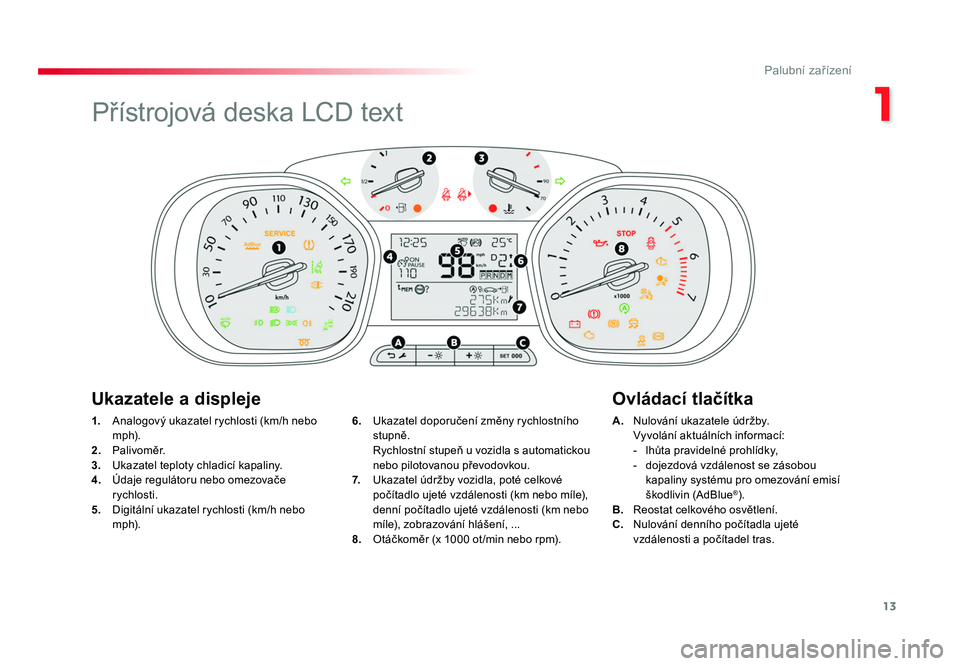

1. Analogový ukazatel rychlosti (km/h nebo
m p h).
2. Palivoměr.
3. Ukazatel teploty chladicí kapaliny.
4. Údaje regulátoru nebo omezovače
rychlosti.
5. Digitální ukazatel rychlosti (km/h nebo
m p h). A.
Nulování ukazatele ú dr ž by.
Vyvolání aktuálních informací:
- lhůta pravidelné prohlídky,
- dojezdová vzdálenost se zásobou kapaliny systému pro omezování emisí
škodlivin (AdBlue
®).
B. Reostat celkového osvětlení.
C. Nulování denního počítadla ujeté
vzdálenosti a počítadel tras.
6.
Ukazatel doporučení změny rychlostního
stupně.
Rychlostní stupeň u vozidla s automatickou
nebo pilotovanou převodovkou.
7. Ukazatel údržby vozidla, poté celkové
počítadlo ujeté vzdálenosti (km nebo mí l e),
denní počítadlo ujeté vzdálenosti (km nebo
mí l e), zobrazování hlášení, ...
8. Otáčkoměr (x 1000 ot /min nebo r p m).
Ukazatele a displeje Ovládací tlačítka
Přístrojová deska LCD text
Proace-Verso_CS.indb 1319/08/2016 11:35

14
Palubní zařízení
Spacetourer-VP_cs_Chap01_instruments-de-bord_ed01-2016
Přístrojová deska bodová
1. Analogový ukazatel rychlosti (km/h nebo
m p h).
2. Palivoměr.
3. Ukazatel teploty chladicí kapaliny.
4. Údaje regulátoru nebo omezovače
rychlosti.
5. Ukazatel doporučené změny rychlostního
stupně.
Rychlostní stupeň u vozidla s automatickou
nebo pilotovanou převodovkou. A.
Nulování ukazatele ú dr ž by.
Zobrazování výčtu výstražných hlášení.
Vyvolání aktuálních informací:
- lhůta pravidelné prohlídky,
- dojezdová vzdálenost se zásobou kapaliny systému pro omezování emisí
škodlivin (AdBlue
®).
B. Reostat celkového osvětlení.
C. Nulování denního počítadla ujeté
vzdálenosti.
6.
Zobrazovací oblast: výstražná hlášení
nebo stav funkcí, palubní počítač, digitální
ukazatel rychlosti (km/h nebo m p h), ...
7. Ukazatel ú d r ž by, poté celkové počítadlo
ujeté vzdálenosti (km nebo mí l e).
Ty t o funkce se zobrazují postupně po
zapnutí zapalování.
8. Denní počitadlo ujeté vzdálenosti (km nebo
mí l e).
9. Otáčkoměr (x 1000 ot /min nebo r p m).
Ukazatele a displeje Ovládací tlačítka
Proace-Verso_CS.indb 1419/08/2016 11:35

24
Palubní zařízení
Spacetourer-VP_cs_Chap01_instruments-de-bord_ed01-2016
Více informací o způsobu doplňování kapaliny AdBlue® a o AdBlue® naleznete v příslušné kapitole.
Kontrolka
Stav Příčina Akce/Doporučení
AdBlue ®
(naf tov ý) svítí trvale po
zapnutí
zapalování,
doprovázená zvukovým
signálem a hlášením
oznamujícím
vzdálenost, kterou je
ještě možno ujet. Dojezd je mezi 600 a 2 400 km
včetně.
Nechejte
nádrž AdBlue ® doplnit jak jen to bude
možné: okamžitě zajděte k autorizovanému dealerovi
nebo opraváři společnosti To y o t a nebo k jinému
odborníka, který má náležitou kvalifikaci a vybavení
nebo ji doplňte sami.
bliká, doprovázená
zvukovým signálem
a hlášením
oznamujícím
vzdálenost, kterou je
ještě možno ujet. Dojezd
je mezi 0 a 600 km včetně. Nádrž AdBlue ® musíte doplnit, abyste
tím zabránili selhání: okamžitě zajděte k
autorizovanému dealerovi nebo opraváři
společnosti Toyota nebo k jinému odborníkovi,
kter ý má náležitou kvalifikaci a vybavení nebo to
ji doplňte sami.
bliká, doprovázená
zvukovým signálem
a hlášením
oznamujícím zákaz
startování. Nádržka
pro AdBlue
® je prázdná:
legislativou předepsané zařízení
proti startování zabrání nastartování
motoru. Abyste
mohli nastartovat m o t o r, musíte doplnit
nádrž AdBlue ®: okamžitě zajděte k autorizovanému
dealerovi nebo opraváři společnosti To y o t a nebo k
jinému odborníka, který má náležitou kvalifikaci a
vybavení nebo ji doplňte sami.
Je nezbytné doplnit do nádrže minimálně 3,8 litru
kapaliny AdBlue
®.
Proace-Verso_CS.indb 2419/08/2016 11:35

25
1
Palubní zařízení
Spacetourer-VP_cs_Chap01_instruments-de-bord_ed01-2016
KontrolkaStav Příčina Akce/Doporučení
+
+ SCR Systém pro
kontrolu emisí
(naf tov ý)
svítí
nepřerušovaně
po zapnutí
zapalování, společně
s kontrolkami
SERVICE a systému
autodiagnostiky
motoru, doprovázená
zvukovým signálem
a hlášením. Byla
zjištěna závada systému pro
snižování emisí SCR. Ta t o
výstraha zmizí, jakmile se množství škodlivin ve
výfukových plynech vrátí na správnou úroveň.
bliká po zapnutí
zapalování, společně
s kontrolkami
SERVICE a systému
autodiagnostiky motoru,
doprovázená zvukovým
signálem a hlášením
oznamujícím
vzdálenost, kterou je
ještě možno ujet. Po
potvrzení závady na systému pro
snižování emisí můžete ujet ještě
1 10 0 km, než se aktivuje zařízení
bránící nastartování motoru. Abyste
zabránili selhání, zkontaktujte bez prodlení
autorizovaného dealera nebo opraváře společnosti
To y o t a nebo jiného odborníka, který má náležitou
kvalifikaci a vybavení.
bliká po zapnutí
zapalování, společně
s kontrolkami
SERVICE a systému
autodiagnostiky
motoru, doprovázená
zvukovým signálem
a hlášením. Po
potvrzení závady na systému
pro snižování emisí jste překročili
povolený dojezd: zařízení proti
nastartování brání spuštění motoru. Abyste
mohli nastartovat m o t o r, musíte okamžitě
zavolat autorizovanému dealerovi nebo opraváři
společnosti To y o t a nebo jinému odborníkovi, který má
náležitou kvalifikaci a vybavení.
Proace-Verso_CS.indb 2519/08/2016 11:35

33
1
Palubní zařízení
Spacetourer-VP_cs_Chap01_instruments-de-bord_ed01-2016
Ukazatele dojezdové vzdálenosti
s kapalinou AdBlue®
Jakmile poklesne množství AdBlue® v nádržce
na úroveň rezervy nebo je zjištěna porucha
fungování systému pro odstraňování emisí
škodlivin SCR, začne ukazatel po zapnutí
zapalování indikovat informaci o odhadované
vzdálenosti, kterou bude ještě možno ujet před
zablokováním startování motoru.
V případě současné detekce závady systému
a malé zásoby AdBlue
® se zobrazí nižší
hodnota odhadovaného dojezdu z obou.
V případě rizika nenastartování motoru z důvodu nedostatečné zásoby AdBlue®
Zákonem stanovené zařízení bránící
nastartování motoru se aktivuje
automaticky, jakmile je nádržka
s AdBlue
® prázdná. Dojezdová vzdálenost větší než 2 400 km
Stisknutí
tohoto tlačítka umožní dočasné
zobrazení hodnoty aktuální dojezdové vzdálenosti.
F Poté zvolte „Diagnostika “.
Je-li dojezdová vzdálenost větší než 5 000 km,
hodnota není upřesněna.
Po
zapnutí zapalování se na přístrojové desce
nezobrazí žádná informace ohledně dojezdové
vzdálenosti.
Dočasně se zobrazí hodnota aktuální dojezdové
vzdálenosti. Pokud je jím Vaše vozidlo vybaveno, můžete
tuto informaci obdržet i na dotykovém displeji.
F Zvolte nabídku „ Driving“ (Řízení). Dojezdová vzdálenost mezi 600 a 2 400 km
Ihned po zapnutí zapalování se rozsvítí tato
kontrolka,
doprovázená zvukovým signálem
a hlášením (např.: „To p up emissions
additive: Starting prevented in 1 500 km“)
(Doplnit aditivum: Zákaz startování za...)
udávajícím dojezdovou vzdálenost, vyjádřenou
v kilometrech nebo mílích.
Za jízdy se bude hlášení zobrazovat po ujetí
každých 300 km, dokud nebude provedeno
doplnění kapaliny.
Zajeďte k autorizovanému dealerovi nebo
opraváři společnosti To y o t a nebo jinému
odborníkovi, který má náležitou kvalifikaci a
vybavení, který Vám doplní AdBlue ®.
Doplnění si můžete provést i sami.
F
Zvolte „ VOLBY “.
Více informací o AdBlue
® a systému
SCR a zejména o doplňování AdBlue®
naleznete v příslušné kapitole.
Proace-Verso_CS.indb 3319/08/2016 11:35

34
Palubní zařízení
Spacetourer-VP_cs_Chap01_instruments-de-bord_ed01-2016
Dojezdová vzdálenost mezi 0 a 600 km
Ihned po zapnutí zapalování bliká tato
kontrolka, doprovázená zvukovým signálem
a hlášením (např.: „To p up emissions
additive: Starting prevented in 600 km“)
(Doplnit aditivum: Zákaz startování za...)
udávajícím dojezdovou vzdálenost, vyjádřenou
v kilometrech nebo mílích.
Za jízdy se bude hlášení zobrazovat každých
30 sekund, dokud nebude provedeno doplnění
kapaliny.
Zajeďte k autorizovanému dealerovi nebo
opraváři společnosti To y o t a nebo jinému
odborníkovi, který má náležitou kvalifikaci a
vybavení, který Vám doplní AdBlue ®.
Doplnění kapaliny si můžete provést i sami.
V opačném případě již nebudete moci
nastartovat motor vozidla. Nepoj
ízdnost vozidla způsoben á úplným
vyčerpáním AdBlue®
Po zapnutí zapalování se rozsvítí
tato kotrolka, doprovázená
zvukovým signálem a hlášením
„Top up emissions additive: Starting
prevented“ (Doplnit aditivum: Zákaz startování).
Nádržka AdBlue
® je prázdná: legislativou
předepsané zařízení zabrání dalšímu
nastartování motoru.
Abyste mohli nastartovat m o t o r,
doporučujeme Vám, abyste zavolali
autorizovanému dealerovi nebo
opraváři společnosti To y o t a nebo
jinému odborníkovi, který má náležitou
kvalifikaci a vybavení.
Pokud si doplnění provádíte sami, je
nezbytné dolít do nádržky minimálně
3,8 litru AdBlue
®.
Více informací o AdBlue
® a systému
SCR a zejména o doplňování AdBlue®
naleznete v příslušné kapitole.
Proace-Verso_CS.indb 3419/08/2016 11:35

35
1
Palubní zařízení
Spacetourer-VP_cs_Chap01_instruments-de-bord_ed01-2016
Zakázané star tování
Při každém zapnutí zapalování se rozsvítí tyto
ko nt r o l k y, doprovázené zvukovým signálem
a hlášením „ Závada antiemis. syst.: Zákaz
startování“.
Překročili jste limit povolený pro jízdu:
legislativou předepsané zařízení brání
nastartování motoru.
Abyste mohli nastartovat m o t o r, musíte zavolat
autorizovanému dealerovi neboopraváři
společnosti To y o t a nebo jinému odborníkovi,
který má náležitou kvalifikaci a vybavení.
V případě zjištění závady na systému snižování emisí škodlivin SCR
Zařízení bránící nastartování motoru se aktivuje automaticky po ujetí 1 10 0 km poté, kdy byla potvrzena závada systému pro omezování emisí
škodlivin SCR. Nechejte co nejdříve systém zkontrolovat autorizovaným dealerem nebo opravářem společnosti To y o t a nebo jiným odborníkem,
který má náležitou kvalifikaci a vybavení.
Pokud se jedná o dočasnou poruchu
funkce, výstraha zmizí v průběhu další
jízd y, po autodiagnostické kontrole
systému pro snižování emisí SCR.
V případě zjištění poruchy funkce
Ty t o
kontrolky se rozsvítí, doprovázené
zvukovým signálem a hlášením „ Závada
antiemis. syst.“.
Výstraha se spouští za jízd y, jakmile je porucha
funkce zjištěna popr vé, poté po zapnutí
zapalování při dalších jízdách, dokud příčina
závady přetrvává. Při jízdě na povolenou vzdálenost
(mezi 1 100 km a 0 km)
Je-li
závada systému SCR potvrzena (po
ujetí 50 km s trvale zobrazeným hlášením
oznamujícím poruchu funkce), rozsvítí se tyto
ko nt r o l k y, doprovázené zvukovým signálem
a hlášením (např.: „ Závada antiemis. syst.:
Zákaz startování za 300 km“), udávajícím
dojezdovou vzdálenost vyjádřenou
v kilometrech nebo mílích.
Za jízdy se bude hlášení zobrazovat každých
30 sekund, a to po dobu tr vání poruchy
systému omezování emisí škodlivin SCR.
Výstraha je
opakována př
i zapnutí zapalování.
Zajeďte co nejdříve k autorizovanému dealerovi
nebo opraváři společnosti To y o t a nebo jinému
odborníkovi, který má náležitou kvalifikaci a
vybavení.
V opačném případě již nebudete moci
nastartovat motor vozidla.
Proace-Verso_CS.indb 3519/08/2016 11:35
