168
Sicherheit
Jumpy _de_Chap05_securite_ed01-2016

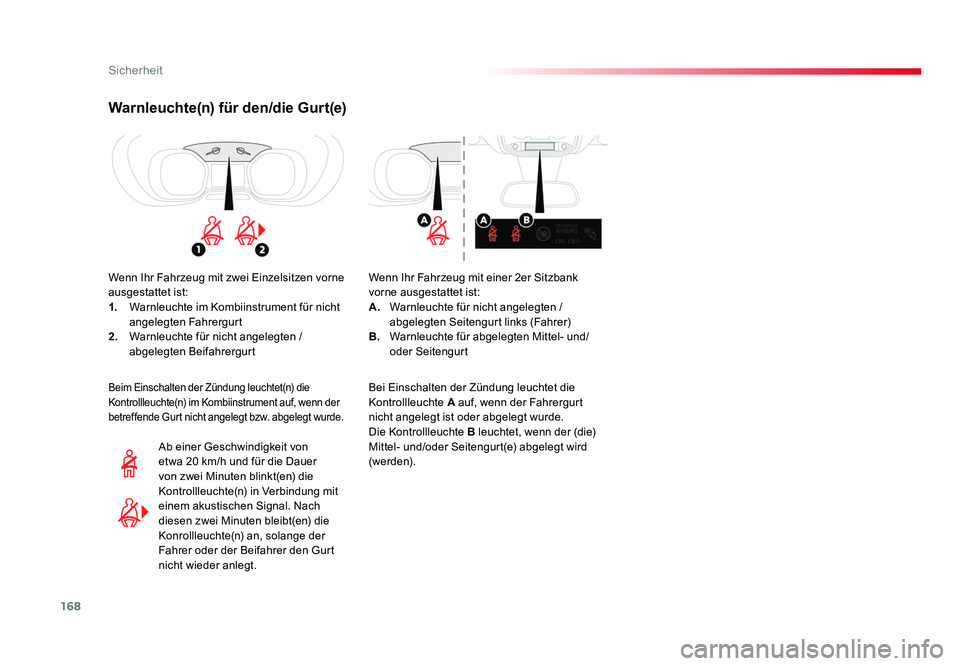

Warnleuchte(n) für den/die Gurt(e)
Wenn Ihr Fahrzeug mit zwei Einzelsitzen vorne
ausgestattet ist:
1. Warnleuchte im Kombiinstrument für nicht
angelegten Fahrergurt
2. Warnleuchte für nicht angelegten /
abgelegten Beifahrergurt
Ab einer Geschwindigkeit von
etwa 20 km/h und für die Dauer
von zwei Minuten blinkt(en) die
Kontrollleuchte(n) in Verbindung mit
einem akustischen Signal. Nach
diesen zwei Minuten bleibt(en) die
Konrollleuchte(n) an, solange der
Fahrer oder der Beifahrer den Gurt
nicht wieder anlegt.
Beim Einschalten der Zündung leuchtet(n) die
Kontrollleuchte(n) im Kombiinstrument auf, wenn der
betreffende Gurt nicht angelegt bzw. abgelegt wurde.
Wenn Ihr Fahrzeug mit einer 2er Sitzbank
vorne ausgestattet ist:
A. Warnleuchte für nicht angelegten /
abgelegten Seitengurt links (Fahrer)
B. Warnleuchte für abgelegten Mittel- und/
oder Seitengurt
Bei Einschalten der Zündung leuchtet die
Kontrollleuchte A auf, wenn der Fahrergurt
nicht angelegt ist oder abgelegt wurde.
Die Kontrollleuchte B leuchtet, wenn der (die)
Mittel- und/oder Seitengurt(e) abgelegt wird
(werden).
Proace_de.indb 16822/07/2016 14:43

169
5
Sicherheit
Jumpy _de_Chap05_securite_ed01-2016

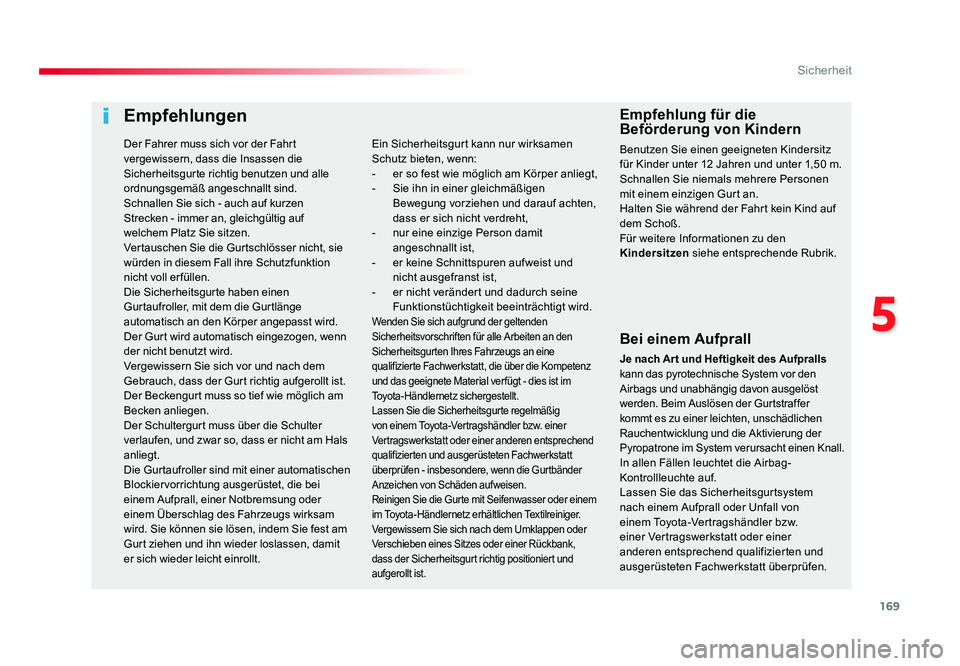

Empfehlungen
Bei einem Aufprall
Je nach Ar t und Heftigkeit des Aufpralls
kann das pyrotechnische System vor den
Airbags und unabhängig davon ausgelöst
werden. Beim Auslösen der Gurtstraffer
kommt es zu einer leichten, unschädlichen
Rauchentwicklung und die Aktivierung der
Pyropatrone im System verursacht einen Knall.
In allen Fällen leuchtet die Airbag-
Kontrollleuchte auf.
Lassen Sie das Sicherheitsgurtsystem
nach einem Aufprall oder Unfall von
einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer
anderen entsprechend qualifizierten und
ausgerüsteten Fachwerkstatt überprüfen.
Ein Sicherheitsgurt kann nur wirksamen
Schutz bieten, wenn:
- er so fest wie möglich am Körper anliegt,
- Sie ihn in einer gleichmäßigen
Bewegung vorziehen und darauf achten,
dass er sich nicht verdreht,
- nur eine einzige Person damit angeschnallt ist,
- er keine Schnittspuren aufweist und nicht ausgefranst ist,
- er nicht verändert und dadurch seine Funktionstüchtigkeit beeinträchtigt wird.
Wenden Sie sich aufgrund der geltenden
Sicherheitsvorschriften für alle Arbeiten an den
Sicherheitsgurten Ihres Fahrzeugs an eine
qualifizierte Fachwerkstatt, die über die Kompetenz
und das geeignete Material ver fügt - dies ist im
Toyota-Händlernetz sichergestellt.
Lassen Sie die Sicherheitsgurte regelmäßig
von einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen entsprechend
qualifizierten und ausgerüsteten Fachwerkstatt
überprüfen - insbesondere, wenn die Gurtbänder
Anzeichen von Schäden aufweisen.
Reinigen Sie die Gurte mit Seifenwasser oder einem
im Toyota-Händlernetz erhältlichen Textilreiniger.
Vergewissern Sie sich nach dem Umklappen oder
Verschieben eines Sitzes oder einer Rückbank,
dass der Sicherheitsgurt richtig positioniert und
aufgerollt ist.
Empfehlung für die
Beförderung von Kindern
Benutzen Sie einen geeigneten Kindersitz
für Kinder unter 12 Jahren und unter 1,50 m.
Schnallen Sie niemals mehrere Personen
mit einem einzigen Gurt an.
Halten Sie während der Fahrt kein Kind auf
dem Schoß.
Für weitere Informationen zu den
Kindersitzen siehe entsprechende Rubrik.
Der Fahrer muss sich vor der Fahrt
vergewissern, dass die Insassen die
Sicherheitsgurte richtig benutzen und alle
ordnungsgemäß angeschnallt sind.
Schnallen Sie sich - auch auf kurzen
Strecken
- immer an, gleichgültig auf
welchem Platz Sie sitzen.
Vertauschen Sie die Gurtschlösser nicht, sie
würden in diesem Fall ihre Schutzfunktion
nicht voll er füllen.
Die Sicherheitsgurte haben einen
Gurtaufroller, mit dem die Gurtlänge
automatisch an den Körper angepasst wird.
Der Gurt wird automatisch eingezogen, wenn
der nicht benutzt wird.
Vergewissern Sie sich vor und nach dem
Gebrauch, dass der Gurt richtig aufgerollt ist.
Der Beckengurt muss so tief wie möglich am
Becken anliegen.
Der Schultergurt muss über die Schulter
verlaufen, und zwar so, dass er nicht am Hals
anliegt.
Die Gurtaufroller sind mit einer automatischen
Blockiervorrichtung ausgerüstet, die bei
einem Aufprall, einer Notbremsung oder
einem Überschlag des Fahrzeugs wirksam
wird. Sie können sie lösen, indem Sie fest am
Gurt ziehen und ihn wieder loslassen, damit
er sich wieder leicht einrollt.
Proace_de.indb 16922/07/2016 14:43

170
Sicherheit
Jumpy _de_Chap05_securite_ed01-2016
Airbags
System, das dazu dienen soll, die
Fahrzeuginsassen (außer auf den Mittelsitzen
der 2. und 3. Sitzreihe, wenn Ihr Fahrzeug
damit ausgestattet ist) bei einem starken
Aufprall besser zu schützen. Die Airbags
ergänzen die Wirkung der Sicherheitsgurte mit
Gurtkraftbegrenzer.
In diesem Fall registrieren und analysieren
die elektronischen Sensoren den
frontalen oder seitlichen Aufprall in den
Aufprallerfassungsbereichen:
- Bei einem starken Aufprall entfalten sich die Airbags sofort und schützen
die Fahrzeuginsassen (außer auf den
Mittelsitzen der 2. und 3. Sitzreihe, wenn
Ihr Fahrzeug damit ausgestattet ist) besser.
Unmittelbar nach dem Aufprall entweicht
das Gas schnell aus den Airbags, damit
die Sicht nicht beeinträchtigt wird und die
Insassen das Fahrzeug verlassen können.
- Bei einem schwächeren Aufprall, einem Zusammenstoß im Heckbereich und,
unter bestimmten Bedingungen, beim
Überschlagen des Fahrzeugs kann es
vorkommen, dass die Airbags sich nicht
entfalten; In diesen Fällen bietet nur der
Sicherheitsgurt Schutz. Die Airbags funktionieren nicht bei
ausgeschalteter Zündung.
Dieses System entfaltet sich nur
ein einziges Mal. Sollte es zu einem
zweiten Aufprall kommen (im Laufe
desselben oder eines weiteren Unfalls)
wird der Airbag nicht mehr ausgelöst.
Beim Auslösen eines bzw. der Airbags
kann es zu leichter Rauchentwicklung
und durch die Aktivierung der
Pyropatrone im System zu einem Knall
kommen.
Der auftretende Rauch ist nicht
giftig, kann jedoch bei empfindlichen
Personen Reizungen hervorrufen.
Der mit dem Auslösen eines bzw. der
Airbags verbundene Knall kann für
einen kurzen Zeitraum zu einer leichten
Beeinträchtigung des Hörvermögens
führen.
Aufprallerfassungsbereiche
A.
Frontalaufprallbereich
B. Seitenaufprallbereich
Proace_de.indb 17022/07/2016 14:43

171
5
Sicherheit
Jumpy _de_Chap05_securite_ed01-2016
Front-AirbagsAuslösung
Bei einem starken Frontalaufprall, der auf
den Frontalaufprallbereich A insgesamt oder
teilweise, entlang der Fahrzeuglängsachse in
horizontaler Ebene und von der Fahrzeugfront
in Richtung Heck wirkt, werden die Airbags
ausgelöst, es sei denn, der Beifahrer-Front-
Airbag ist deaktiviert.
Der Front-Airbag entfaltet sich zwischen
Brust- und Kopfbereich des vorderen
Fahrzeuginsassen und dem Lenkrad auf
der Fahrerseite und zwischen Kopf- und
Brustbereich und dem Armaturenbrett, auf der
Beifahrerseite, um die Schleuderbewegung
nach vorne abzuschwächen.
System, das bei einem starken Frontalaufprall
Fahrer und Beifahrer schützt und die
Verletzungsgefahr im Kopf- und Brustbereich
vermindert.
Auf der Fahrerseite ist der Airbag im
Lenkrad eingebaut, auf der Beifahrerseite im
Armaturenbrett oberhalb des Handschuhfachs. Lassen Sie während der Fahrt
das
Handschuhfach geschlossen. Ansonsten
könnte dies im Falle eines Unfalls
oder eines abrupten Bremsvorgangs
Verletzungen verursachen.
Proace_de.indb 17122/07/2016 14:43

172
Sicherheit
Jumpy _de_Chap05_securite_ed01-2016

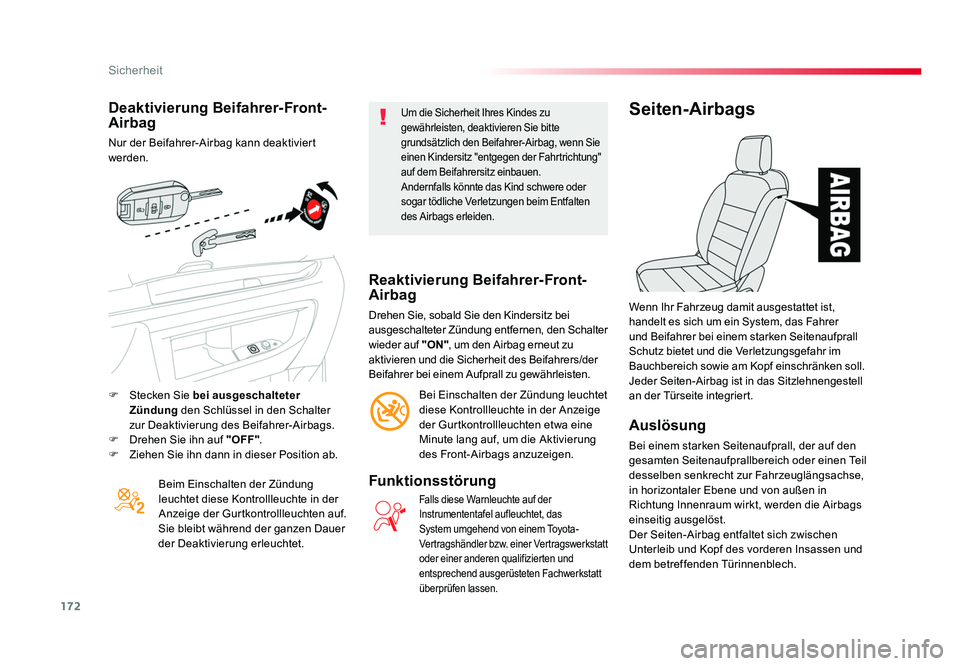

Deaktivierung Beifahrer-Front-
Airbag
Nur der Beifahrer-Airbag kann deaktiviert
werden.Beim Einschalten der Zündung
leuchtet diese Kontrollleuchte in der
Anzeige der Gurtkontrollleuchten auf.
Sie bleibt während der ganzen Dauer
der Deaktivierung erleuchtet.
Um die Sicherheit Ihres Kindes zu
gewährleisten, deaktivieren Sie bitte
grundsätzlich den Beifahrer-Airbag, wenn Sie
einen Kindersitz "entgegen der Fahrtrichtung"
auf dem Beifahrersitz einbauen.
Andernfalls könnte das Kind schwere oder
sogar tödliche Verletzungen beim Entfalten
des Airbags erleiden.
Reaktivierung Beifahrer-Front-
Airbag
Drehen Sie, sobald Sie den Kindersitz bei
ausgeschalteter Zündung entfernen, den Schalter
wieder auf "ON", um den Airbag erneut zu
aktivieren und die Sicherheit des Beifahrers/der
Beifahrer bei einem Aufprall zu gewährleisten.
Bei Einschalten der Zündung leuchtet
diese Kontrollleuchte in der Anzeige
der Gurtkontrollleuchten etwa eine
Minute lang auf, um die Aktivierung
des Front-Airbags anzuzeigen.
Funktionsstörung
Falls diese Warnleuchte auf der
Instrumententafel aufleuchtet, das
System umgehend von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt
überprüfen lassen.
Seiten-Airbags
Auslösung
Bei einem starken Seitenaufprall, der auf den
gesamten Seitenaufprallbereich oder einen Teil
desselben senkrecht zur Fahrzeuglängsachse,
in horizontaler Ebene und von außen in
Richtung Innenraum wirkt, werden die Airbags
einseitig ausgelöst.
Der Seiten-Airbag entfaltet sich zwischen
Unterleib und Kopf des vorderen Insassen und
dem betreffenden Türinnenblech. Wenn Ihr Fahrzeug damit ausgestattet ist,
handelt es sich um ein System, das Fahrer
und Beifahrer bei einem starken Seitenaufprall
Schutz bietet und die Verletzungsgefahr im
Bauchbereich sowie am Kopf einschränken soll.
Jeder Seiten-Airbag ist in das Sitzlehnengestell
an der Türseite integriert.
F Stecken Sie bei ausgeschalteter
Zündung den Schlüssel in den Schalter
zur Deaktivierung des Beifahrer-Airbags.
F Drehen Sie ihn auf "OFF".
F Ziehen Sie ihn dann in dieser Position ab.
Proace_de.indb 17222/07/2016 14:43

173
5
Sicherheit
Jumpy _de_Chap05_securite_ed01-2016

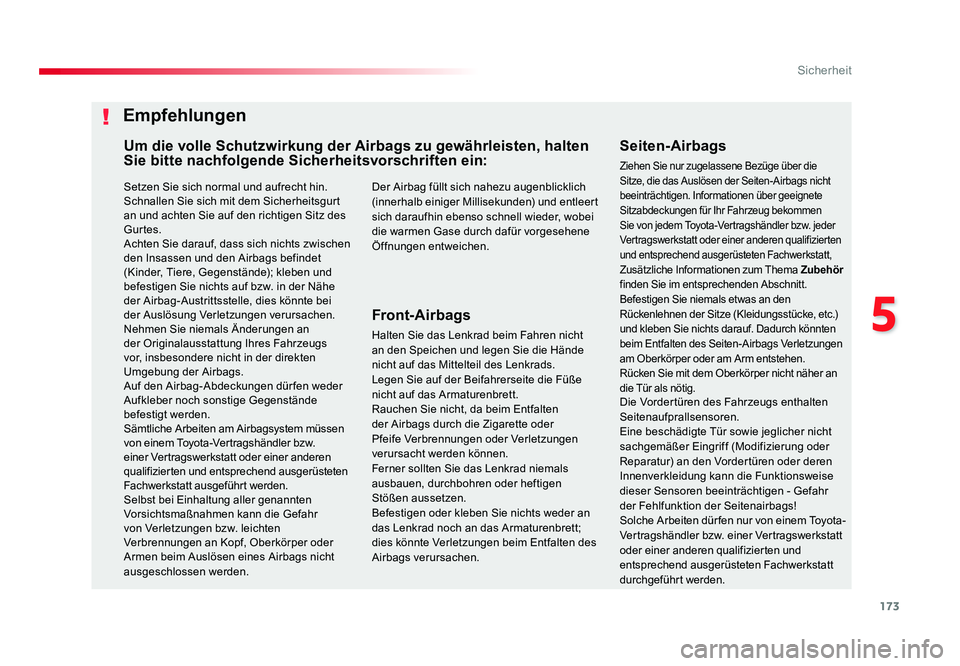

Setzen Sie sich normal und aufrecht hin.
Schnallen Sie sich mit dem Sicherheitsgurt
an und achten Sie auf den richtigen Sitz des
Gurtes.
Achten Sie darauf, dass sich nichts zwischen
den Insassen und den Airbags befindet
(Kinder, Tiere, Gegenstände); kleben und
befestigen Sie nichts auf bzw. in der Nähe
der Airbag-Austrittsstelle, dies könnte bei
der Auslösung Verletzungen verursachen.
Nehmen Sie niemals Änderungen an
der Originalausstattung Ihres Fahrzeugs
vor, insbesondere nicht in der direkten
Umgebung der Airbags.
Auf den Airbag-Abdeckungen dür fen weder
Aufkleber noch sonstige Gegenstände
befestigt werden.
Sämtliche Arbeiten am Airbagsystem müssen
von einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt ausgeführt werden.
Selbst bei Einhaltung aller genannten
Vorsichtsmaßnahmen kann die Gefahr
von Verletzungen bzw. leichten
Verbrennungen an Kopf, Oberkörper oder
Armen beim Auslösen eines Airbags nicht
ausgeschlossen werden.
Seiten-Airbags
Ziehen Sie nur zugelassene Bezüge über die
Sitze, die das Auslösen der Seiten-Airbags nicht
beeinträchtigen. Informationen über geeignete
Sitzabdeckungen für Ihr Fahrzeug bekommen
Sie von jedem Toyota-Vertragshändler bzw. jeder
Vertragswerkstatt oder einer anderen qualifizierten
und entsprechend ausgerüsteten Fachwerkstatt,
Zusätzliche Informationen zum Thema Zubehör
finden Sie im entsprechenden Abschnitt.
Befestigen Sie niemals etwas an den
Rückenlehnen der Sitze (Kleidungsstücke, etc.)
und kleben Sie nichts darauf. Dadurch könnten
beim Entfalten des Seiten-Airbags Verletzungen
am Oberkörper oder am Arm entstehen.
Rücken Sie mit dem Oberkörper nicht näher an
die Tür als nötig.
Der Airbag füllt sich nahezu augenblicklich
(innerhalb einiger Millisekunden) und entleert
sich daraufhin ebenso schnell wieder, wobei
die warmen Gase durch dafür vorgesehene
Öffnungen entweichen.
Front-Airbags
Halten Sie das Lenkrad beim Fahren nicht
an den Speichen und legen Sie die Hände
nicht auf das Mittelteil des Lenkrads.
Legen Sie auf der Beifahrerseite die Füße
nicht auf das Armaturenbrett.
Rauchen Sie nicht, da beim Entfalten
der Airbags durch die Zigarette oder
Pfeife Verbrennungen oder Verletzungen
verursacht werden können.
Ferner sollten Sie das Lenkrad niemals
ausbauen, durchbohren oder heftigen
Stößen aussetzen.
Befestigen oder kleben Sie nichts weder an
das Lenkrad noch an das Armaturenbrett;
dies könnte Verletzungen beim Entfalten des
Airbags verursachen.
Empfehlungen
Um die volle Schutzwirkung der Airbags zu gewährleisten, halten
Sie bitte nachfolgende Sicherheitsvorschriften ein:
Die Vordertüren des Fahrzeugs enthalten
Seitenaufprallsensoren.
Eine beschädigte Tür sowie jeglicher nicht
sachgemäßer Eingriff (Modifizierung oder
Reparatur) an den Vordertüren oder deren
Innenverkleidung kann die Funktionsweise
dieser Sensoren beeinträchtigen - Gefahr
der Fehlfunktion der Seitenairbags!
Solche Arbeiten dür fen nur von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt
durchgeführt werden.
Proace_de.indb 17322/07/2016 14:43

174
Sicherheit
Jumpy _de_Chap05_securite_ed01-2016

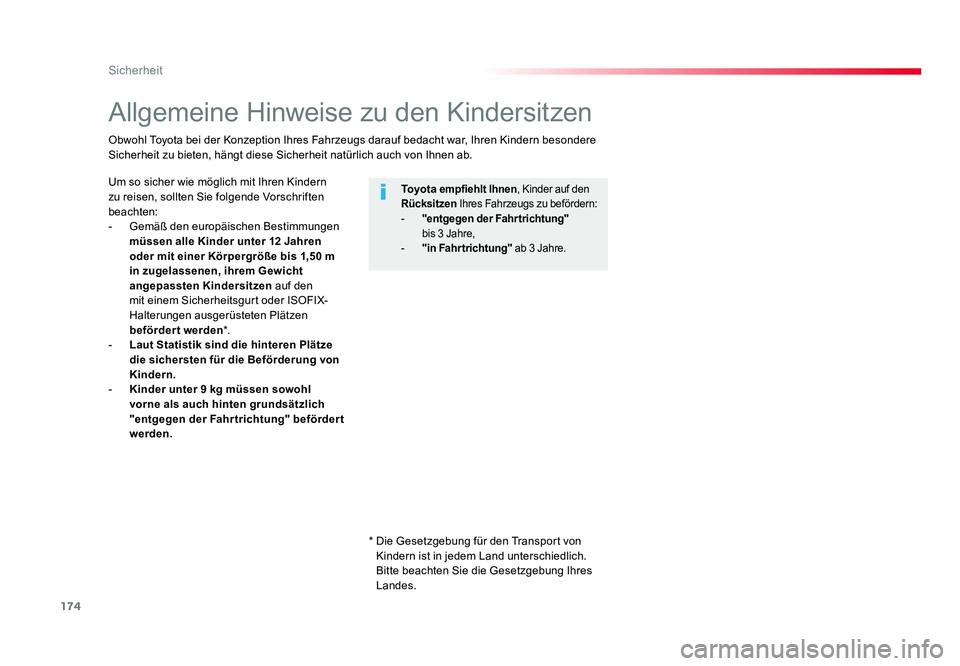

Allgemeine Hinweise zu den Kindersitzen
Um so sicher wie möglich mit Ihren Kindern
zu reisen, sollten Sie folgende Vorschriften
beachten:
- Gemäß den europäischen Bestimmungen müssen alle Kinder unter 12 Jahren
oder mit einer Körpergröße bis 1,50 m
in zugelassenen, ihrem Gewicht
angepassten Kindersitzen auf den
mit einem Sicherheitsgurt oder ISOFIX-
Halterungen ausgerüsteten Plätzen
befördert werden *.
- Laut Statistik sind die hinteren Plätze
die sichersten für die Beförderung von
Kindern.
- Kinder unter 9 kg müssen sowohl
vorne als auch hinten grundsätzlich
"entgegen der Fahrtrichtung" befördert
werden. To y o t a empfiehlt Ihnen
, Kinder auf den
Rücksitzen Ihres Fahrzeugs zu befördern:
- "entgegen der Fahrtrichtung"
bis 3 Jahre,
- "in Fahrtrichtung" ab 3 Jahre.
Obwohl Toyota bei der Konzeption Ihres Fahrzeugs darauf bedacht war, Ihren Kindern besondere
Sicherheit zu bieten, hängt diese Sicherheit natürlich auch von Ihnen ab.
* Die Gesetzgebung für den Transport von Kindern ist in jedem Land unterschiedlich.
Bitte beachten Sie die Gesetzgebung Ihres
Landes.
Proace_de.indb 17422/07/2016 14:43

175
5
Sicherheit
Jumpy _de_Chap05_securite_ed01-2016
Kindersitz hinten
"Entgegen der Fahrtrichtung"
Wenn ein Kindersitz "entgegen der
Fahrtrichtung" auf einem Rücksitz eingebaut
wird, schieben Sie den Vordersitz des
Fahrzeugs nach vorne und richten Sie die
Rückenlehne auf, sodass der Kindersitz
"entgegen der Fahrtrichtung" nicht den
Vordersitz des Fahrzeugs berührt.
Schieben Sie die Sitze ganz nach hinten,
Rückenlehne hoch gestellt.
"In Fahrtrichtung"
Wenn ein Kindersitz "in Fahrtrichtung" auf
einem Rücksitz eingebaut wird, schieben Sie
den Vordersitz des Fahrzeugs nach vorne und
richten Sie die Rückenlehne auf, sodass die
Beine des Kindes, welches sich im Kindersitz
"in Fahrtrichtung" befindet, nicht den Vordersitz
des Fahrzeugs berühren.
Schieben Sie die Sitze ganz nach hinten,
Rückenlehne hoch gestellt.
Achten Sie darauf, dass der
Sicherheitsgurt richtig festgezogen ist.
Ist der Kindersitz mit einem Stützfuß
ausgestattet, muss dieser fest auf dem
Boden stehen. Wenn nötig, den Vordersitz
des Fahrzeugs entsprechend verstellen.
3. Sitzreihe
Wenn Ihr Fahrzeug damit ausgestattet ist und
ein Kindersitz auf dem Beifahrersitz in der
3. Sitzreihe eingebaut wird, schieben Sie die
Sitze der 2. Sitzreihe nach vorne und stellen
Sie die Rückenlehnen hoch, so dass der
Kindersitz und die Beine des Kindes nicht die
Sitze der 2. Sitzreihe berühren.
Proace_de.indb 17522/07/2016 14:44
