2018 TOYOTA PRIUS PLUG-IN HYBRID USB

18Bildeinnholdsfortegnelse
OM47C99NO
nBrytere
Lyskontrollbryter for instrumentbord . . . . . . . . . . . . . . . . . S. 184
S-IPA-bryter (enkel intelligent parkeringshjelp)
*1 . . . . . . . S. 436
VSC OFF-bryter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 470
Bryter for adaptivt fjernlyssystem . . . . . . . . . . . . . . . . . . . . S. 330
”HUD”-bryter (hovedbryter for frontrutedisplay)
*1 . . . . . . S. 243
Bryter for kjøremodus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 391
Valgbryter for EV/HV-modus. . . . . . . . . . . . . . . . . . . . . . . . . . S. 84
EV City-modusbryter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 84
Brytere for setevarme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 497
Tidsbryter for lading . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 158
Lås for elektriske vinduer . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 290
Brytere for utvendige speil . . . . . . . . . . . . . . . . . . . . . . . . . ..S. 288
Dørlåsbrytere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 263
Brytere for elektriske vinduer. . . . . . . . . . . . . . . . . . . . . . . . S. 290
1
2
3
4
5
6
7
8
9
10
11
12
13
14
OM47C99NO.book Page 18 Monday, July 16, 2018 1:38 PM

842-1. Plug-in hybridsystem
OM47C99NO
Driftsmodusen for plug-in hybridsystemet kan endres med bryterne.
Hvis det ikke er nok strøm i hybridbatteriet for EV-kjøring, kan EV-/EV City-
modus ikke velges.
Lademodus for hybridbatteriet kan ikke velges hvis hybridbatteriet er nes-
ten fulladet.
n
Bytte mellom EV-modus og HV-modus
Trykk på valgbryteren for EV/
HV-modus
Hvert trykk bytter mellom EV-
modus og HV-modus.
EV-kjøremodusindikatoren lyser
ved kjøring i EV-modus.
n
Bytte til EV City-modus
Trykk på bryteren for EV City-
modus.
EV City-modusindikatoren ten-
nes.
Trykk på EV City-modusbryteren
igjen for å avbryte EV City-
modus.
Bytte driftsmodus for plug-in hybridsystemet
OM47C99NO.book Page 84 Monday, July 16, 2018 1:38 PM

852-1. Plug-in hybridsystem
2
Plug-in hybridsystem
OM47C99NOn

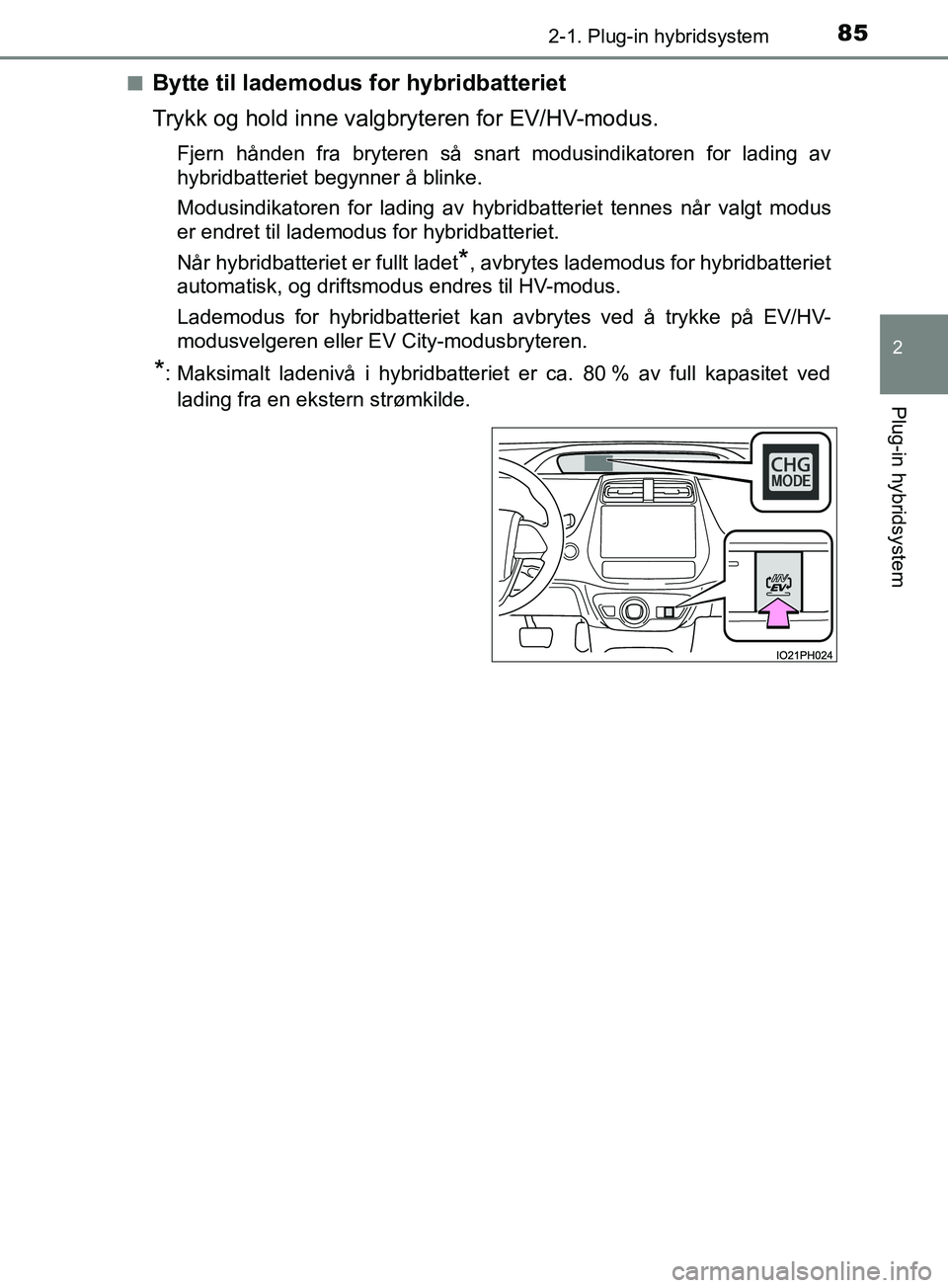

Bytte til lademodus for hybridbatteriet
Trykk og hold inne valgbryteren for EV/HV-modus.
Fjern hånden fra bryteren så snart modusindikatoren for lading av
hybridbatteriet begynner å blinke.
Modusindikatoren for lading av hybridbatteriet tennes når valgt modus
er endret til lademodus for hybridbatteriet.
Når hybridbatteriet er fullt ladet
*, avbrytes lademodus for hybridbatteriet
automatisk, og driftsmodus endres til HV-modus.
Lademodus for hybridbatteriet kan avbrytes ved å trykke på EV/HV-
modusvelgeren eller EV City-modusbryteren.
*: Maksimalt ladenivå i hybridbatteriet er ca. 80 % av full kapasitet ved
lading fra en ekstern strømkilde.
OM47C99NO.book Page 85 Monday, July 16, 2018 1:38 PM

862-1. Plug-in hybridsystem
OM47C99NO
nHvis driftsmodus for plug-in hybridsystemet ikke kan endres
I følgende situasjoner kan driftsmodus for plug-in hybridsystemet ikke endres
selv om man trykker på EV/HV-modusvelgeren eller EV City-modusbryteren.
(I dette tilfellet vises en advarsel på multiinformasjonsdisplayet når bryteren
trykkes.)
l Når det ikke er nok strøm til EV-kjøring (i EV/EV City-modus)
l Når hybridbatteriet er nesten fullt ladet (lademodus for hybridbatteriet)
n Når EV City-modus kanselleres
Når EV City-modus kanselleres, enten automatisk eller ved å trykke på EV
City-modusbryteren, mens gasspedalen er trykket inn, kan dreiekraften og
bilens hastighet øke, selv om gasspedalen holdes i samme posisjon. Når EV
City-modus avbrytes, høres en varsellyd og EV City-modusindikatoren blin-
ker og slukkes.
n Ved bytte fra EV-modus til en annen modus med bryteren
Når strømbryteren slås av, blir bytte av driftsmodus avbrutt og systemet går
tilbake til EV-modus neste gang bilen startes.
n Lademodus for hybridbatteri
lFølgende kan forekomme for å beskytte systemet osv.
• Kan ikke bytte til lademodus for hybridbatteriet eller kan ikke avbryte
modusen
• Bensinmotoren starter ikke, eller stopper selv om man bytter til lademo-
dus for hybridbatteriet
l Hvis belastningen på systemet er høy, for eksempel når klimaanlegget bru-
ker mye energi eller når temperaturen i motorkjølevæsken er høy, kan det ta
lengre tid enn vanlig å lade opp med lademodus for hybridbatteriet, eller
lading av hybridbatteriet kan ikke utføres.
OM47C99NO.book Page 86 Monday, July 16, 2018 1:38 PM

1112-2. Lading
2
Plug-in hybridsystem
OM47C99NO
Modus 3-ladekabel (utstyrsavhengig)
Ladekontakt (på bilsiden)
Ladekontakt (på ladeutstyrssi-
den)
n Ladekabeltyper
De ulike lademodusene er inndelt etter den tilgjengelige ladekontrollenheten,
som registrerer funksjonsfeil som strømlekkasje og plassering (om den er
koblet til ladeenheten eller ladekabelen). Typen ladekabel som kan brukes
varierer avhengig av lademodus.
1
2
LademodusBeskrivelse
Modus 1
En lademetode som ikke bruker ladekontroll til å
registrere strømlekkasje mellom en ekstern strøm-
kilde og bilen.
Gjelder ikke denne bilen.
Modus 2
En lademetode som kobler bilen til en ekstern
strømkilde via en ladekabel utstyrt med ladekrets-
bryter.
Brukes ved lading via de fleste vanlige stikkontakter.
Modus 3
En lademetode som lader fra en ladeenhet (for
eksempel en offentlig ladestasjon) som er utstyrt
med ladekontroll for registrering av strømlekkasje.
Kontroll for registrering av strømlekkasje er imple-
mentert på enhetssiden. Ladekabelen er derfor ikke
utstyrt med ladekretsbryter.
Ikke alle ladeenheter er utstyrt med ladekabler. Hvis
ingen ladekabel er tilgjengelig, brukers Modus 3-lade-
kabelen som fulgte med bilen. (utstyrsavhengig)
OM47C99NO.book Page 111 Monday, July 16, 2018 1:38 PM

2914-5. Åpne og lukke vinduene
4
Bruk av komponentene
OM47C99NOn
Klembeskyttelse
Hvis et objekt blir sittende fast mellom sidevinduet og vindusrammen mens
sidevinduet lukkes, stoppes vindusbevegelsen og sidevinduet åpnes litt.
n Klembeskyttelse
Hvis noe kommer i klem mellom døren og sidevinduet mens vinduet åpnes,
stoppes sidevinduet.
n Hvis vinduet ikke kan åpnes eller lukkes
Når klembeskyttelsen fungerer unormalt og sidevinduet ikke kan åpnes eller luk-
kes, betjenes bryteren for det elektriske vinduet på den døren på følgende måte.
lStopp bilen. Med tenningsbryteren i ON-modus, innen 4 sekunder etter at
klembeskyttelsen ble aktivert, fortsetter du å betjene det elektriske vinduet i
retning for ettrykkslukking eller ettrykksåpning slik at sidevinduet kan åpnes
og lukkes.
l Hvis sidevinduet ikke kan åpnes og lukkes med ovenstående handlinger,
bruker du følgende fremgangsmåte for initialisering av funksjonen.
Sett tenningsbryteren i ON-modus.
Trekk opp og hold bryteren for det elektriske vinduet i stillingen for
ettrykkslukking, og lukk sidevinduet helt.
Slipp bryteren for det elektriske vinduet et øyeblikk, fortsett å trekke bry-
teren i retningen til ettrykkslukking, og hold den der i minst 6 sekunder.
Trykk og hold bryteren for elektriske vinduer i retningen for ettrykksåp-
ning. Når sidevinduet er åpnet helt, fortsetter du å holde inne bryteren i
minst 1 sekund.
Slipp bryteren for det elektriske vinduet et øyeblikk, fortsett å trykke inn
bryteren i retningen til ettrykksåpning, og hold den der i minst 4 sekunder.
Trekk og hold bryteren for elektriske vinduer i retningen for ettrykk-
slukking igjen. Når sidevinduet er helt lukket, fortsetter du å ho\
lde inne
bryteren i minst 1 sekund.
Hvis du slipper bryteren mens sidevinduet beveger seg, starter du fra
begynnelsen igjen.
Hvis sidevinduet snur og ikke kan åpnes eller lukkes helt, må du få bilen
kontrollert hos en autorisert Toyota-forhandler, et verksted autorisert av
Toyota eller et annet pålitelig verksted.
1
2
3
4
5
6
OM47C99NO.book Page 291 Monday, July 16, 2018 1:38 PM

3045-1. Før du begynner å kjøre
OM47C99NO
ADVARSEL
Ta hensyn til forholdsreglene nedenfor.
Gjør du ikke det, kan det medføre alvorlige personskader.
n Når bilen er parkert
l Ikke legg igjen briller, sigarettennere, spraybokser eller leskedrikkbokser i
bilen slik at de utsettes for solstråler.
Det kan føre til følgende:
• Gasslekkasje fra en sigarettenner eller en sprayboks kan forårsake
brann.
• Temperaturen i bilen kan føre til at plastlinser og plastmaterialer i briller deformeres eller sprekker.
• Brusbokser kan sprekke slik at innholdet spruter ut over interiøret i bilen, noe som kan føre til kortslutning i bilens elektriske komponen\
ter.
l Ikke la sigarettennere ligge igjen i bilen. Sigarettennere som oppbevares i
hanskerommet eller på gulvet, kan komme til å tennes ved et uhell når
andre gjenstander legges inn eller setet justeres, og forårsake brann.
l Ikke fest klebeskiver til frontruten eller de andre vinduene. Ikke plasser
beholdere som luftfriskere på instrumentpanelet eller på dashbordet. Kle-
beskiver og beholdere kan fungere som linser og forårsake brann.
l Ikke la dører eller vinduer stå åpne hvis det buede glasset er belagt med
metallfilm (sølvfarget eller annen). Sollys som reflekteres, kan føre til at
glasset fungerer som en linse, og forårsake brann.
l Sett alltid på parkeringsbremsen, sett giret i P-stilling og lås bilen.
Ikke forlat bilen uten tilsyn når ”READY”-indikatoren er tent.
Hvis bilen parkeres med girspaken i P- stilling uten at parkeringsbremsen er
satt på, kan bilen begynne å bevege seg, noe som kan føre til en ulykke.
l Ikke berør eksosrøret mens ”READY”- indikatoren lyser eller like etter at
hybridsystemet er stoppet.
Det kan forårsake brannskader.
OM47C99NO.book Page 304 Monday, July 16, 2018 1:38 PM

3475-5. Bruke kjørestøttesystemene
OM47C99NO
5
Kjøring
ADVARSEL
n For å unngå feil på kameraføleren
Ta hensyn til forholdsreglene nedenfor.
Ellers fungerer kanskje ikke kameraføleren skikkelig og det kan føre til en
ulykke og alvorlige personskader.
l Hold frontruten ren til enhver tid.
• Hvis frontruten er skitten eller dekket med en oljete film, vanndråper,
snø eller lignende, rengjøres frontruten.
• Hvis et glassrensemiddel påføres frontruten, er det fortsatt nødvendig å bruke vindusviskerne for å fjerne vanndråper osv. fra området foran
kameraføleren.
• Hvis innsiden av frontruten der kameraføleren er montert, er skitten, må du kontakte en autorisert Toyota-forhandler, et verksted autorisert av
Toyota eller et annet pålitelig verksted.
l Hvis deler av frontruten foran kameraføleren er dugget eller dekket med
kondens eller is, brukes luftstrømmen til frontruten til å fjerne dette.
(S. 485)
l Hvis vanndråper ikke kan fjernes skikkelig fra området på frontruten foran
kameraføleren av vindusviskerne, skiftes viskergummien eller viskerbladet.
• Skifte viskergummi: S. 584
• Hvis viskerbladene må skiftes, må du kontakte en autorisert Toyota-for- handler, et verksted autorisert av Toyota eller et annet pålitelig verksted.
l Ikke fest vindusbelegg på frontruten eller de andre vinduene.
l Skift ut frontruten hvis den er skadet eller sprukket.
Hvis utskifting av frontruten er nødvendig, må du kontakte en autorisert
Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig
verksted.
l Pass på så ikke kameraføleren blir våt.
l Ikke la skarpe lys skinne inn i kameraføleren.
lIkke fest gjenstander som klistremerker,
gjennomsiktige klistremerker osv., på
yttersiden av frontruten foran kamerafø-
leren (grått område i illustrasjonen).
A: Fra toppen av frontruten til omtrent
1 cm nedenfor bunnen av kameraføleren
B: Ca. 20 cm (ca. 10 cm til høyre og
venstre fra midten av kameraføleren)
OM47C99NO.book Page 347 Monday, July 16, 2018 1:38 PM
