2894-5. Uso de los sistemas de ayuda de conducción
4
Conducción

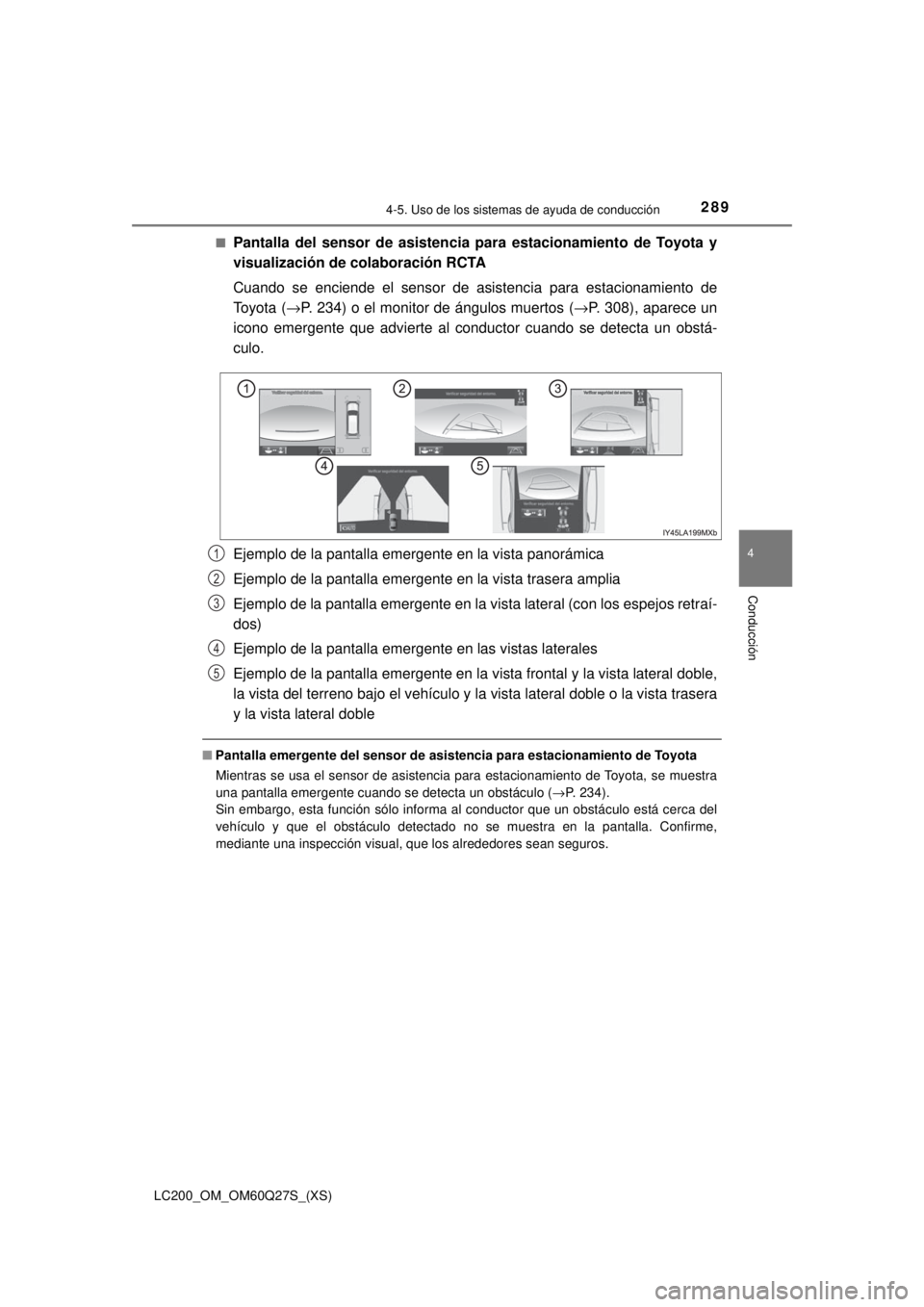

■Pantalla del sensor de asistencia para estacionamiento de Toyota y
visualización de colaboración RCTA
Cuando se enciende el sensor de asistencia para estacionamiento de
Toyota (→P. 234) o el monitor de ángulos muertos ( →P. 308), aparece un
icono emergente que advierte al conductor cuando se detecta un obstá-
culo.
Ejemplo de la pantalla emergente en la vista panorámica
Ejemplo de la pantalla emergente en la vista trasera amplia
Ejemplo de la pantalla emergente en la vista lateral (con los espejos retraí-
dos)
Ejemplo de la pantalla emergente en las vistas laterales
Ejemplo de la pantalla emergente en la vista frontal y la vista lateral doble,
la vista del terreno bajo el vehículo y la vista lateral doble o la vista trasera
y la vista lateral doble
■ Pantalla emergente del sensor de asist encia para estacionamiento de Toyota
Mientras se usa el sensor de asistencia para estacionamiento de Toyota, se muestra
una pantalla emergente cuando se detecta un obstáculo ( →P. 234).
Sin embargo, esta función sólo informa al conductor que un obstáculo está cerca del
vehículo y que el obstáculo detectado no se muestra en la pantalla. Confirme,
mediante una inspección visual, que los alrededores sean seguros.
1
2
3
4
5

290
LC200_OM_OM60Q27S_(XS)
4-5. Uso de los sistemas de ayuda de conducción
Tenga en cuenta las siguientes medidas de precaución. De lo contrario,
puede causar accidentes inesperados. Además, al conducir, confirme siem-
pre directamente la seguridad de su entorno y la zona situada en la parte tra-
sera del vehículo.
Cuando se usa el monitor todoterreno
ADVERTENCIA
■Situaciones en las que el monito r todoterreno no se debe usar.
No utilice el monitor todoterreno en las situaciones siguientes. Es posible que el sis-
tema no funcione correctamente, lo que puede causar un accidente inesperado.
● Al conducir sobre un camino cuya superficie está cubierta de nieve, hielo o es res-
baladiza por cualquier otro motivo
● Cuando utilice cadenas de llantas para nieve o una llanta de refacción
● Cuando la puerta delantera o la compuerta trasera no está completamente cerrada
● Cuando conduce en un camino desparejo, como una colina
● Cuando se incluyen llantas o piezas de la suspensión que no son las especificadas
Al cambiar las llantas, la posición indicada por las líneas guía que aparece en la
pantalla puede ser diferente.
■ Líneas guía
Las líneas indicadoras de posición de las llantas y las líneas indicadoras de posición
del vehículo pueden diferir de las posiciones reales del vehículo según la cantidad
de pasajeros, el peso de la carga, la inclinación del camino, el estado de la superfi-
cie del camino, la luminosidad del entorno, etc. Siempre que conduzca el vehículo,
confirme la seguridad del entorno.

LC200_OM_OM60Q27S_(XS)
2914-5. Uso de los sistemas de ayuda de conducción
4
Conducción
AV I S O
■Vista panorámica
● En la vista panorámica, el sistema combina imágenes tomadas desde las cámaras
de la parte delantera, trasera, derecha e izquierda en una sola imagen. El rango y
el contenido que se puede mostrar son limitados. Antes de usar el sistema, asegú-
rese de comprender sus características.
● La claridad de la imagen puede reducirse en las cuatro esquinas de la vista pano-
rámica. Sin embargo, no se trata de una falla, ya que se trata de las zonas junto al
borde de cada imagen de la cámara donde se combinan las imágenes.
● Según la iluminación que haya cerca de cada cámara, es posible que aparezcan
sectores luminosos u oscuros en la vista panorámica.
● La visualización de la vista panorámica no se extiende por encima de la posición
de instalación y el rango de captura de imágenes de cada cámara.
● Hay puntos ciegos alrededor del vehículo y hay zonas que no se muestran en la
vista panorámica.
● Es posible que los objetos tridimensionales que se muestran en la vista frontal
amplia o en la vista trasera no se muestren en la vista panorámica.
● Es posible que las personas y otros objetos tridimensionales tengan una aparien-
cia diferente al mostrarse en la vista panorámica. (Las diferencias incluyen, entre
otras, casos en los que los objetos que se muestran parecen haberse caído, desa-
parecen cerca de las zonas de procesamiento de imágenes, aparecen desde las
zonas de procesamiento de imágenes o cuando la distancia real de un objeto
difiere de la posición que se muestra.)
● La vista panorámica no se mostrará correctamente cuando la puerta delantera o la
compuerta trasera esté abierta.
● El icono del vehículo que se muestra en la vista panorámica es una imagen gene-
rada por computadora y las propiedades como el color, la forma y el tamaño serán
diferentes de los del vehículo real. Por lo tanto, es posible que parezca que los
objetos tridimensionales que se encuentran cerca tocan el vehículo y las distancias
de los objetos tridimensionales pueden ser diferentes de las que aparecen.

292
LC200_OM_OM60Q27S_(XS)
4-5. Uso de los sistemas de ayuda de conducción

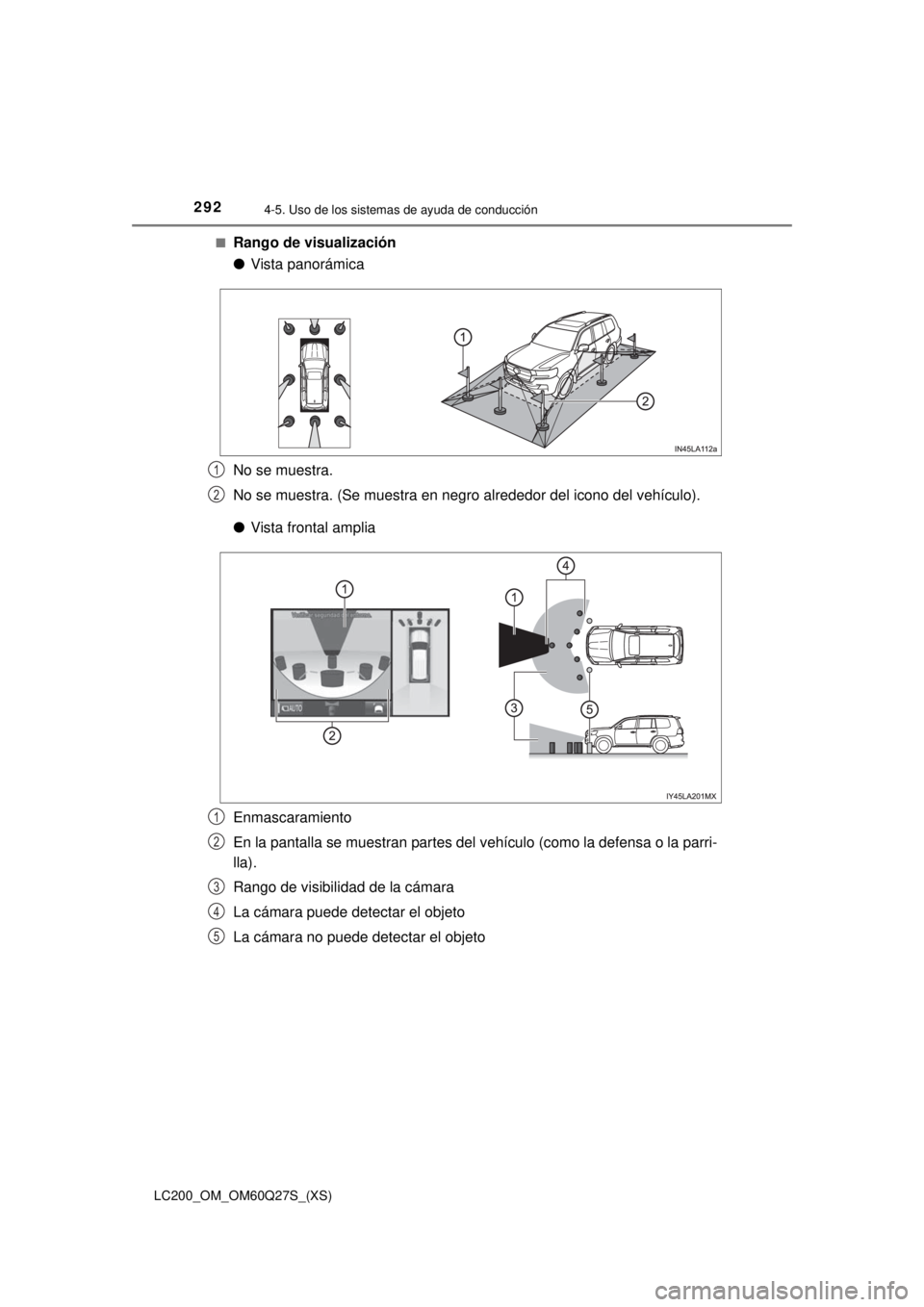

■Rango de visualización
●Vista panorámica
No se muestra.
No se muestra. (Se muestra en negro alrededor del icono del vehículo).

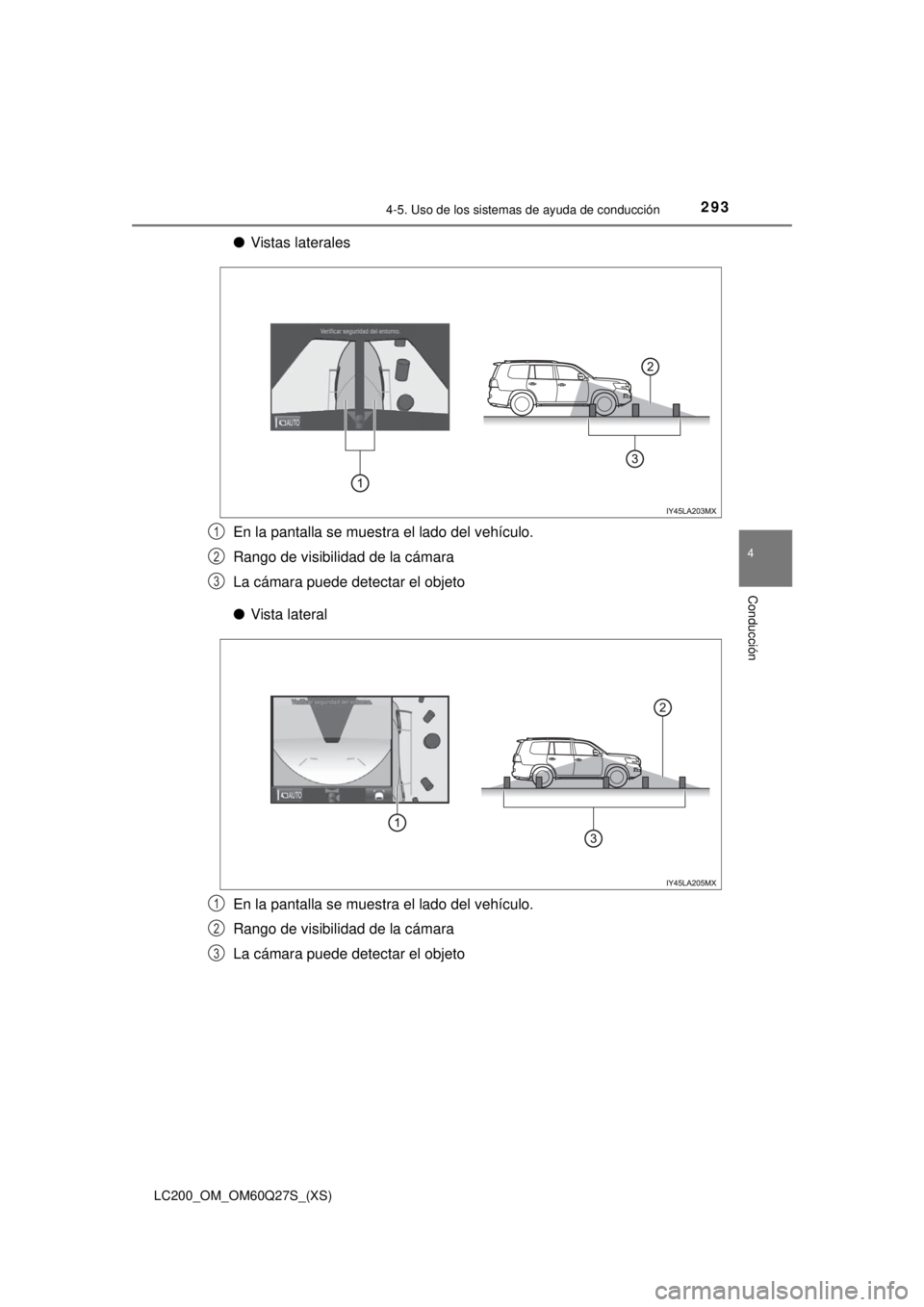

● Vista frontal amplia
Enmascaramiento
En la pantalla se muestran partes del vehículo (como la defensa o la parri-
lla).
Rango de visibilidad de la cámara
La cámara puede detectar el objeto
La cámara no puede detectar el objeto
1
2
1
2
3
4
5

LC200_OM_OM60Q27S_(XS)
2934-5. Uso de los sistemas de ayuda de conducción
4
Conducción

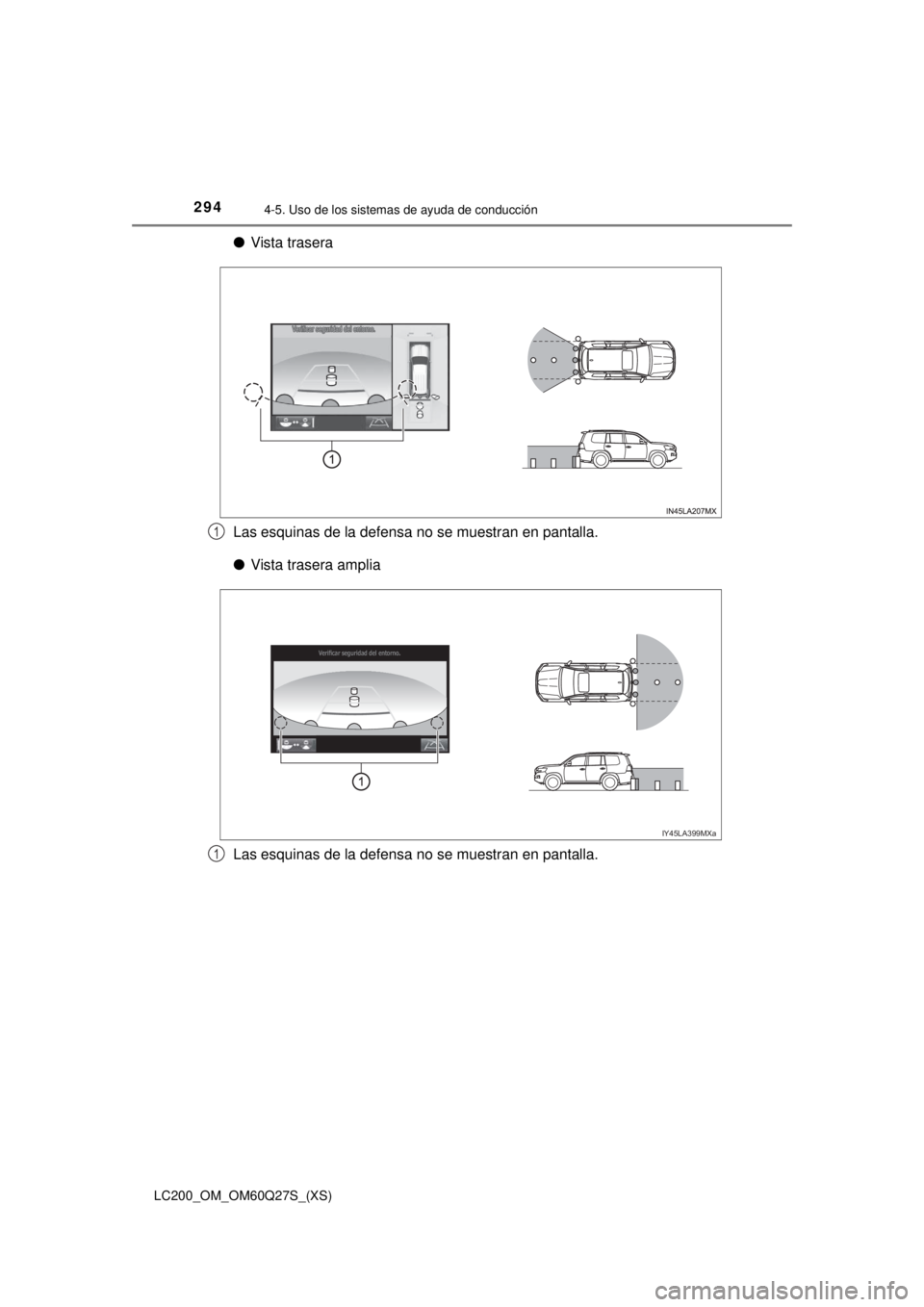

●Vistas laterales
En la pantalla se muestra el lado del vehículo.
Rango de visibilidad de la cámara
La cámara puede detectar el objeto
● Vista lateral
En la pantalla se muestra el lado del vehículo.
Rango de visibilidad de la cámara
La cámara puede detectar el objeto
1
2
3
1
2
3

294
LC200_OM_OM60Q27S_(XS)
4-5. Uso de los sistemas de ayuda de conducción
●Vista trasera
Las esquinas de la defensa no se muestran en pantalla.
● Vista trasera amplia
Las esquinas de la defensa no se muestran en pantalla.
1
&KHFNVXUURXQGLQJVIRUVDIHW\
9HULrFDUVHJXULGDGGHOHQWRUQR9HULrFDUVHJXULGDGGHOHQWRUQR
IY45LA399MXa
1

LC200_OM_OM60Q27S_(XS)
2954-5. Uso de los sistemas de ayuda de conducción
4
Conducción

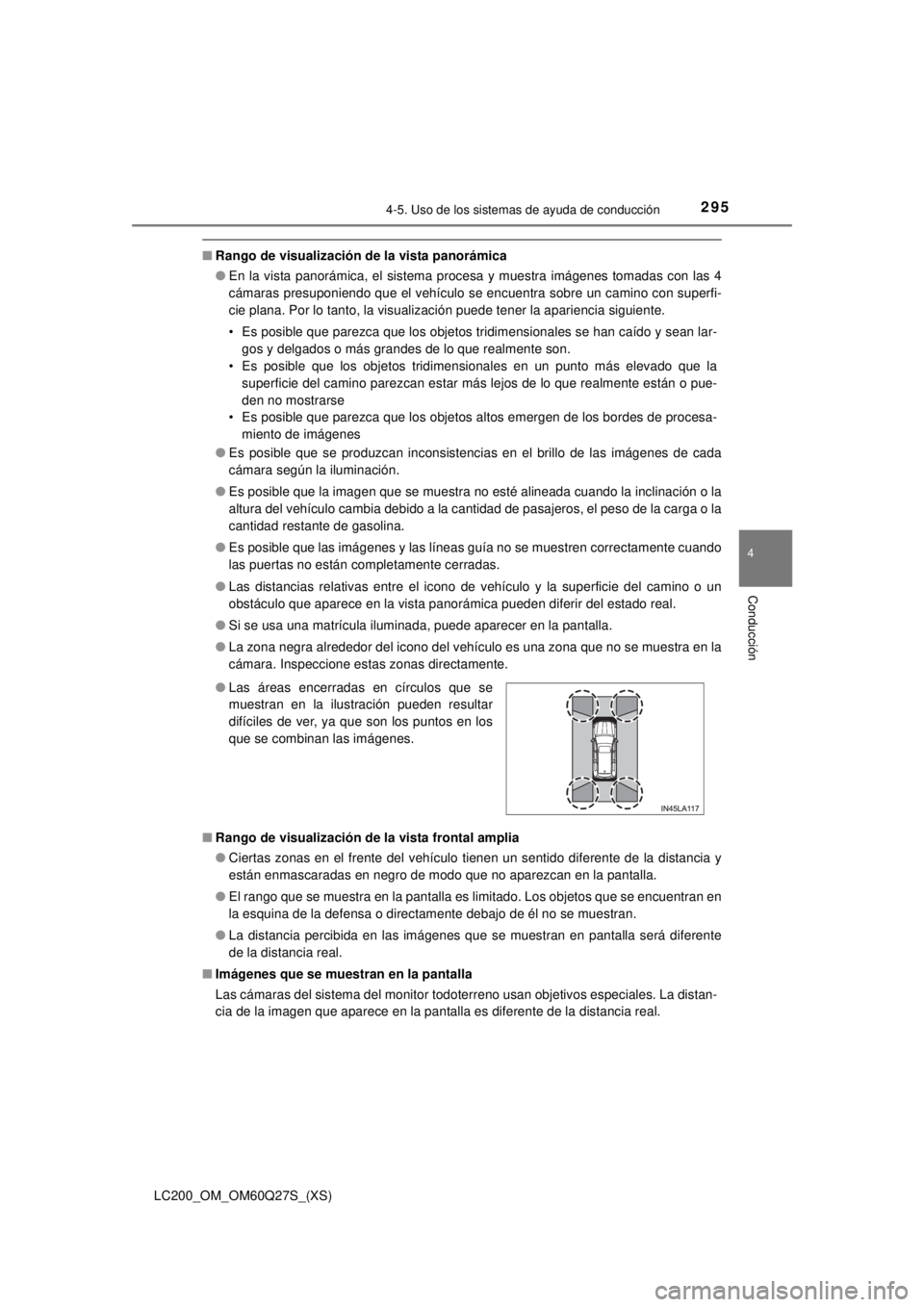

■Rango de visualización de la vista panorámica
●En la vista panorámica, el sistema procesa y muestra imágenes tomadas con las 4
cámaras presuponiendo que el vehículo se encuentra sobre un camino con superfi-
cie plana. Por lo tanto, la visualización puede tener la apariencia siguiente.
• Es posible que parezca que los objetos tridimensionales se han caído y sean lar-
gos y delgados o más grandes de lo que realmente son.
• Es posible que los objetos tridimensionales en un punto más elevado que la superficie del camino parezcan estar más lejos de lo que realmente están o pue-
den no mostrarse
• Es posible que parezca que los objetos altos emergen de los bordes de procesa- miento de imágenes
● Es posible que se produzcan inconsistencias en el brillo de las imágenes de cada
cámara según la iluminación.
● Es posible que la imagen que se muestra no esté alineada cuando la inclinación o la
altura del vehículo cambia debido a la cantidad de pasajeros, el peso de la carga o la
cantidad restante de gasolina.
● Es posible que las imágenes y las líneas guía no se muestren correctamente cuando
las puertas no están completamente cerradas.
● Las distancias relativas entre el icono de vehículo y la superficie del camino o un
obstáculo que aparece en la vista panorámica pueden diferir del estado real.
● Si se usa una matrícula iluminada, puede aparecer en la pantalla.
● La zona negra alrededor del icono del vehículo es una zona que no se muestra en la
cámara. Inspeccione estas zonas directamente.
■ Rango de visualización de la vista frontal amplia
●Ciertas zonas en el frente del vehículo tienen un sentido diferente de la distancia y
están enmascaradas en negro de modo que no aparezcan en la pantalla.
● El rango que se muestra en la pantalla es limitado. Los objetos que se encuentran en
la esquina de la defensa o directamente debajo de él no se muestran.
● La distancia percibida en las imágenes que se muestran en pantalla será diferente
de la distancia real.
■ Imágenes que se muestran en la pantalla
Las cámaras del sistema del monitor todoterreno usan objetivos especiales. La distan-
cia de la imagen que aparece en la pantalla es diferente de la distancia real. ●Las áreas encerradas en círculos que se
muestran en la ilustración pueden resultar
difíciles de ver, ya que son los puntos en los
que se combinan las imágenes.

296
LC200_OM_OM60Q27S_(XS)
4-5. Uso de los sistemas de ayuda de conducción
■Cámaras del monitor todoterreno

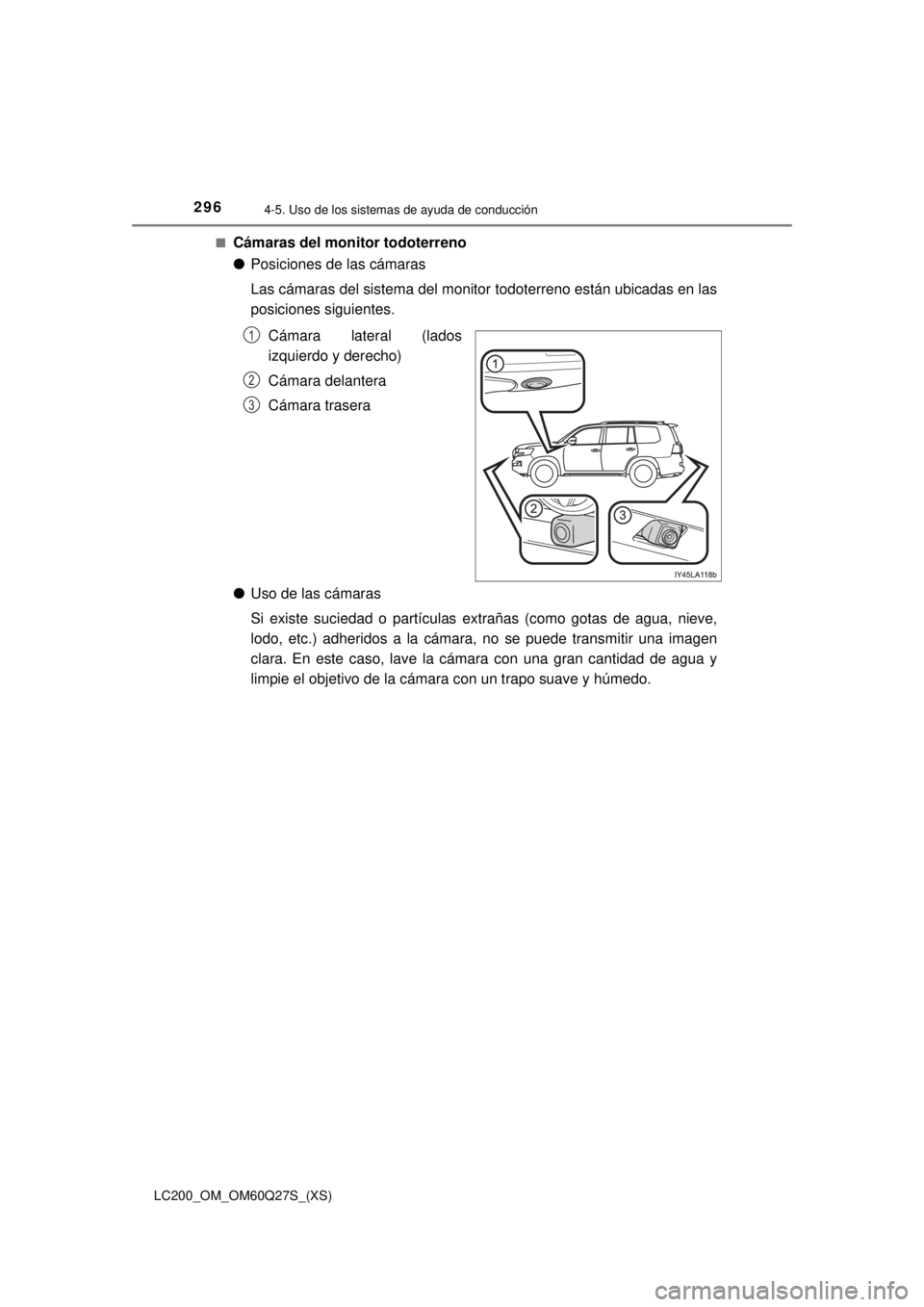

●Posiciones de las cámaras
Las cámaras del sistema del monitor todoterreno están ubicadas en las
posiciones siguientes.
Cámara lateral (lados
izquierdo y derecho)
Cámara delantera
Cámara trasera
● Uso de las cámaras
Si existe suciedad o partículas extrañas (como gotas de agua, nie\
ve,
lodo, etc.) adheridos a la cámara, no se puede transmitir una imagen
clara. En este caso, lave la cámara con una gran cantidad de agua y
limpie el objetivo de la cámara con un trapo suave y húmedo.
