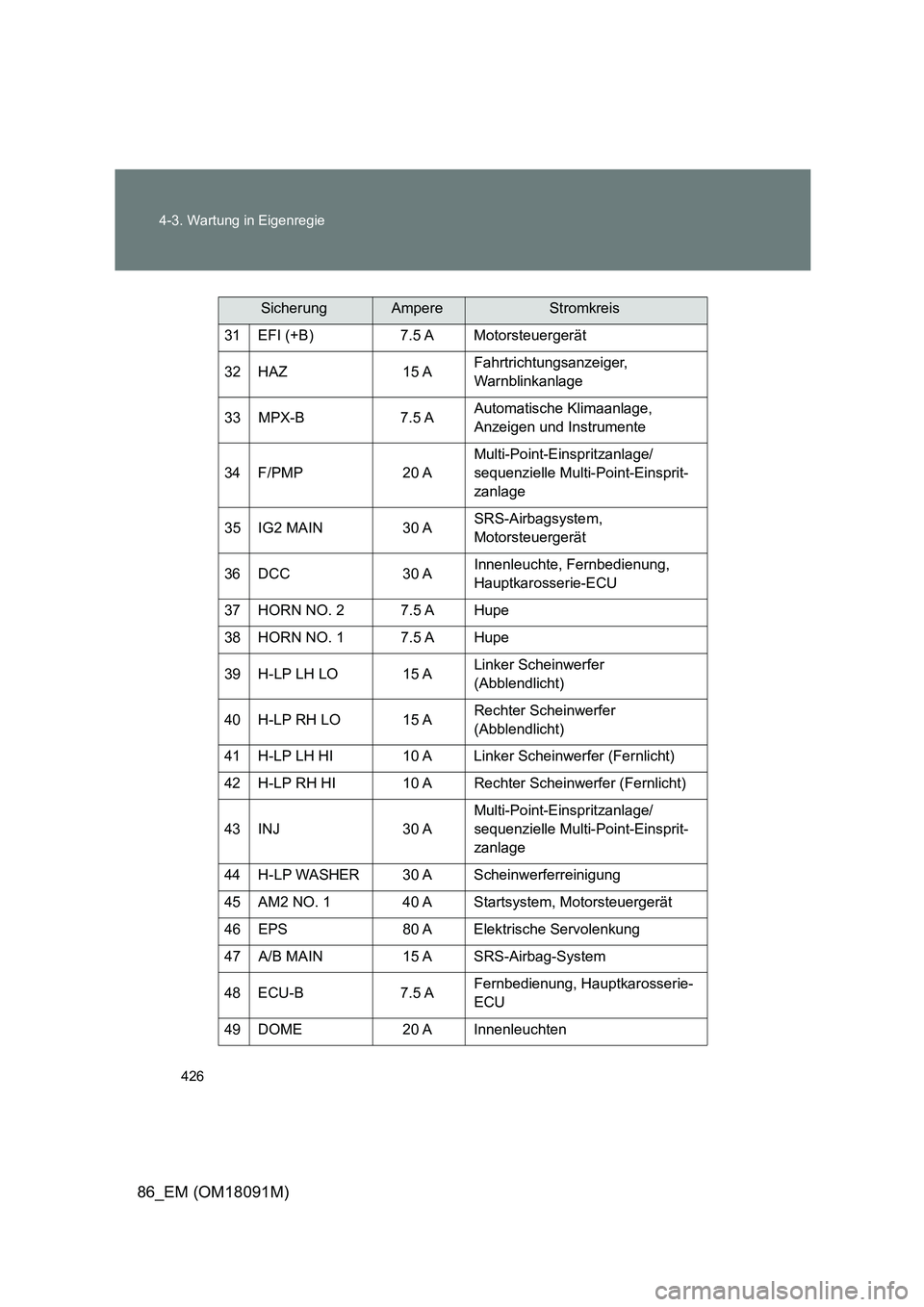

4-3. Wartung in Eigenregie
86_EM (OM18091M)
31 EFI (+B) 7.5 A Motorsteuergerät
32 HAZ 15 A Fahrtrichtungsanzeiger,
Warnblinkanlage
33 MPX-B 7.5 A Automatische Klimaanlage,
Anzeigen und Instrumente
34 F/PMP 20 A
Multi-Point-Einspritzanlage/
sequenzielle Multi-Point-Einsprit-
zanlage
35 IG2 MAIN 30 A SRS-Airbagsystem,
Motorsteuergerät
36 DCC 30 A Innenleuchte, Fernbedienung,
Hauptkarosserie-ECU
37 HORN NO. 2 7.5 A Hupe
38 HORN NO. 1 7.5 A Hupe
39 H-LP LH LO 15 A Linker Scheinwerfer
(Abblendlicht)
40 H-LP RH LO 15 A Rechter Scheinwerfer
(Abblendlicht)
41 H-LP LH HI 10 A Linker Scheinwerfer (Fernlicht)
42 H-LP RH HI 10 A Rechter Scheinwerfer (Fernlicht)
43 INJ 30 A
Multi-Point-Einspritzanlage/
sequenzielle Multi-Point-Einsprit-
zanlage
44 H-LP WASHER 30 A Scheinwerferreinigung
45 AM2 NO. 1 40 A Startsystem, Motorsteuergerät
46 EPS 80 A Elektrische Servolenkung
47 A/B MAIN 15 A SRS-Airbag-System
48 ECU-B 7.5 A Fernbedienung, Hauptkarosserie-
ECU
49 DOME 20 A Innenleuchten
SicherungAmpereStromkreis

428

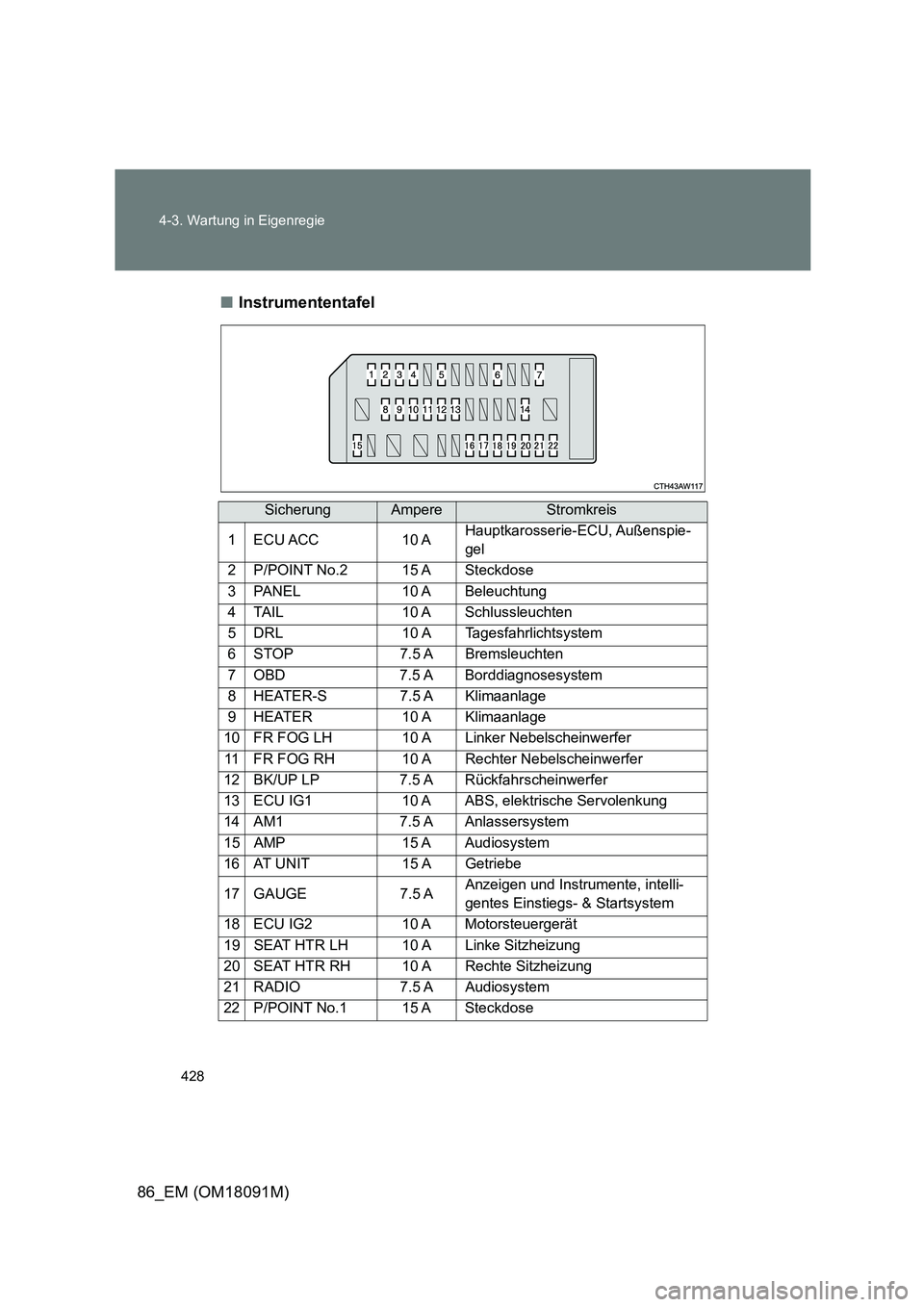

4-3. Wartung in Eigenregie
86_EM (OM18091M)
■ Instrumententafel
SicherungAmpereStromkreis
1 ECU ACC 10 A Hauptkarosserie-ECU, Außenspie-
gel
2 P/POINT No.2 15 A Steckdose
3 PANEL 10 A Beleuchtung
4 TAIL 10 A Schlussleuchten
5 DRL 10 A Tagesfahrlichtsystem
6 STOP 7.5 A Bremsleuchten
7 OBD 7.5 A Borddiagnosesystem
8 HEATER-S 7.5 A Klimaanlage
9 HEATER 10 A Klimaanlage
10 FR FOG LH 10 A Linker Nebelscheinwerfer
11 FR FOG RH 10 A Rechter Nebelscheinwerfer
12 BK/UP LP 7.5 A Rückfahrscheinwerfer
13 ECU IG1 10 A ABS, elektrische Servolenkung
14 AM1 7.5 A Anlassersystem
15 AMP 15 A Audiosystem
16 AT UNIT 15 A Getriebe
17 GAUGE 7.5 A Anzeigen und Instrumente, intelli-
gentes Einstiegs- & Startsystem
18 ECU IG2 10 A Motorsteuergerät
19 SEAT HTR LH 10 A Linke Sitzheizung
20 SEAT HTR RH 10 A Rechte Sitzheizung
21 RADIO 7.5 A Audiosystem
22 P/POINT No.1 15 A Steckdose

558
86_EM (OM18091M)
Abkürzungsliste
Abkürzungen/Kurzwörter
ABKÜRZUNGENBEDEUTUNG
ABS Anti-lock Brake System (Antiblockiersystem)
ACC Accessory (Zubehör)
AI-SHIFT Artificial Intelligence Shift (Intelligente Schaltung)
CRS Child Restraint System (Kinderrückhaltesystem)
DISP Display (Anzeige)
ECU Electronic Control Unit (Elektronische Steuereinheit)
EDR Event Data Recorder (Eventdatenrekorder)
ELR Emergency Locking Retractor (Rückhalteautomatik)
EPS Electric Power Steering (Elektrische Servolenkung)
LED Light Emitting Diode (Leuchtdiode)
LSD Limited Slip Differential (Sperrdifferential)
SRS Supplemental Restraint System (Zusatzrückhaltesy-
stem)
TPMS Tire Pressure Warning System (Reifendruck-Warnsy-
stem)
TRC Traction Control (Antriebsschlupfregelung)
VIN Vehicle Identification Number (Fahrzeug-Identifizie-
rungsnummer)
VSC Vehicle Stability Control (Fahrzeugstabilitätsrege-
lung)
