2018 TOYOTA C-HR ESP

5117-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE
7
Underhåll och skötsel
Däck
Kontrollera om slitagevarnarna syns på däcken. Kontrollera även om
däcken visar ojämnt slitage, t.ex. för mycket slitage på ena sidan av
däckmönstret.
Kontrollera reservdäckets skick och lufttryck om det inte har roterats.
Nytt däckmönster
Slitet däckmönster
Slitagevarnare
”TWI” eller ” ” på sidan av respektive däck anger var slitagevarnarna sitter.
Byt däck om slitagevarnarna är synliga på ett däck.
Byt ut eller flytta om däcken enligt serviceintervall och däcksli-
tage.
Kontrollera däcken
OM10576SE.book Page 511 Tuesday, April 3, 2018 11:12 AM

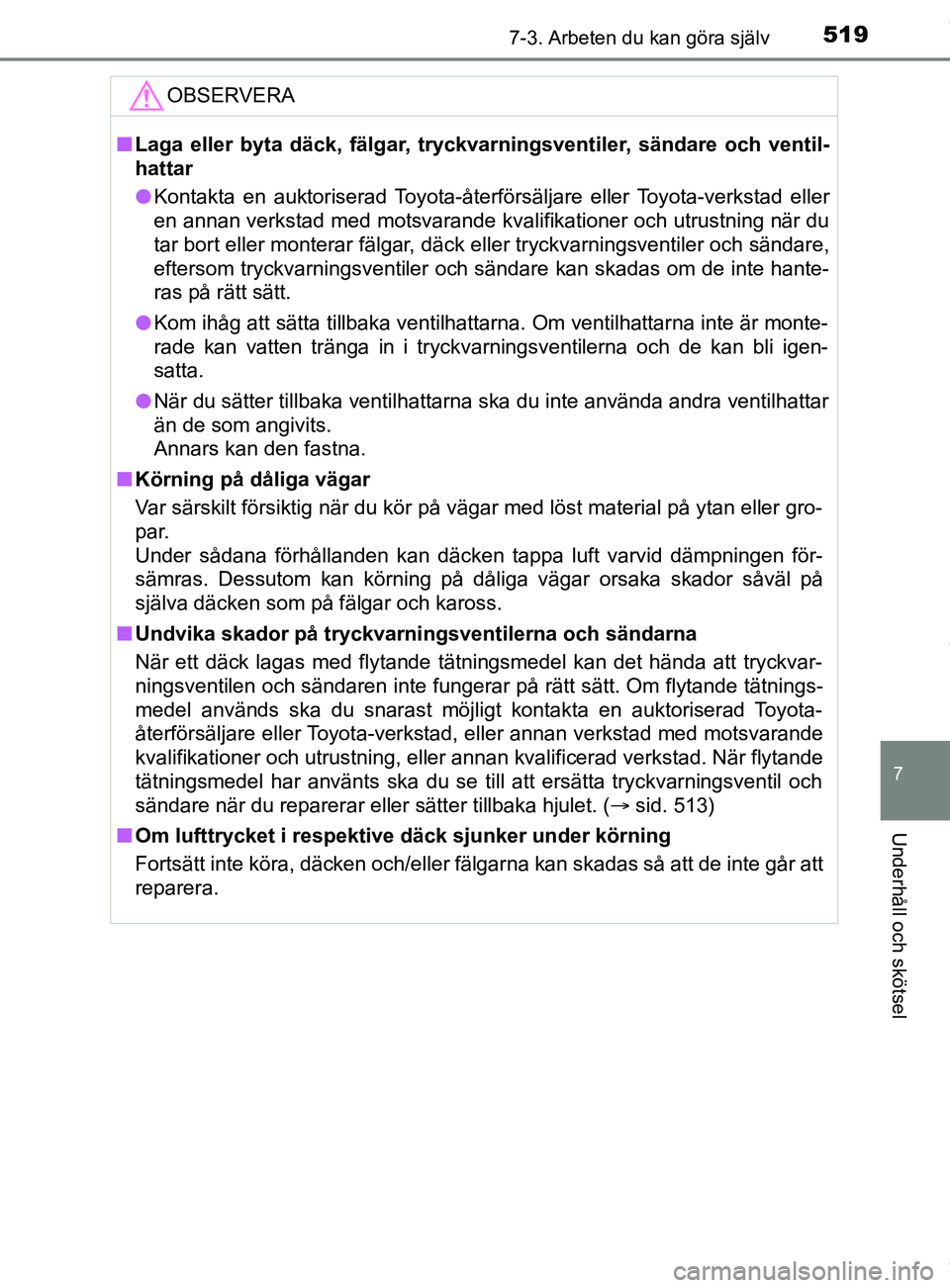

5197-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE
7
Underhåll och skötsel
OBSERVERA
nLaga eller byta däck, fälgar, tryckvarningsventiler, sändare och ventil-
hattar
l Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
en annan verkstad med motsvarande kvalifikationer och utrustning när du
tar bort eller monterar fälgar, däck eller tryckvarningsventiler och sändare,
eftersom tryckvarningsventiler och sändare kan skadas om de inte hante-
ras på rätt sätt.
l Kom ihåg att sätta tillbaka ventilhattarna. Om ventilhattarna inte är monte-
rade kan vatten tränga in i tryckvarningsventilerna och de kan bli igen-
satta.
l När du sätter tillbaka ventilhattarna ska du inte använda andra ventilhattar
än de som angivits.
Annars kan den fastna.
n Körning på dåliga vägar
Var särskilt försiktig när du kör på vägar med löst material på ytan eller gro-
par.
Under sådana förhållanden kan däcken tappa luft varvid dämpningen för-
sämras. Dessutom kan körning på dåliga vägar orsaka skador såväl på
själva däcken som på fälgar och kaross.
n Undvika skador på tryckvarni ngsventilerna och sändarna
När ett däck lagas med flytande tätningsmedel kan det hända att tryckvar-
ningsventilen och sändaren inte fungerar på rätt sätt. Om flytande tätnings-
medel används ska du snarast möjligt kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning, eller annan kvalificerad verkstad. När flytande
tätningsmedel har använts ska du se till att ersätta tryckvarningsventil och
sändare när du reparerar eller sätter tillbaka hjulet. ( sid. 513)
n Om lufttrycket i respektive däck sjunker under körning
Fortsätt inte köra, däcken och/eller fälgarna kan skadas så att de inte går att
reparera.
OM10576SE.book Page 519 Tuesday, April 3, 2018 11:12 AM

5327-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SEOBSERVERA
n
Vid rengöring av luftintagsventilen
n Undvik att systemet skadas
l Se till att inte vatten eller skräp kommer in i luftintagsventilerna när skyd-
det är borttaget.
l Hantera det borttagna filtret försiktigt så att det inte skadas. Om filtret är
skadat ska det bytas av en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer.
l Var noga med att sätta tillbaka filtret och ventilen i respektive ursprungslä-
gen efter rengöring.
l Montera inget annat på luftintagsventilen än det särskilda filtret för den här
bilen, och använd inte bilen utan att filtret har monterats.
n Om ”Underhåll krävs för hybridbatteriets kyldelar. Se instruktionsbo-
ken.” visas på informationsdisplayen
Om bilen körs medan meddelandet visas kan hybridbatteriet överhettas och
eventuellt orsaka en funktionsstörning. Om meddelandet visas ska luftintag-
sventilen rengöras omedelbart.
Använd bara vakuum för att suga ut
damm och blockeringar när du gör ren
luftintagsventilen. Om en tryckluftspistol
eller liknande används för att blåsa ut
damm och blockeringar kan dammet eller
blockeringarna tryckas in i luftintagsventi-
len vilket kan påverka hybridbatteriets
prestanda och orsaka en funktionsstör-
ning.
OM10576SE.book Page 532 Tuesday, April 3, 2018 11:12 AM

5708-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
*2
(Blinkar)
Parkeringsbromsindikator (varningssummer)
Parkeringsbromsen är eventuellt inte helt ansatt eller inte
lossad.
 Ansätt/lossa parkeringsbromsen igen.
Den här lampan tänds om parkeringsbromsen inte har los-
sats. Om lampan slocknar om du lossar parkeringsbrom-
sen så fungerar systemet på normalt sätt.
Låg nivå i bränsletank, varningslampa Indikerar att det återstår högst cirka 1,6 liter bränsle i tan-
ken
 Tanka bilen.
*3
Förarens och framsätespassagerarens bältespåminnare
(varningssummer)
Varnar föraren och/eller framsätespassageraren att
spänna fast bilbältet.
 Spänna fast säkerhetsbältet.
Om en åkande sitter på framsätespassagerarplatsen
behöver framsätespassager arens säkerhetsbälte
också spännas fast så att va rningslampan (varnings-
summern) slocknar.
*3
(På mittpanelen)
Baksätespassagerarnas säkerhetsbälten, bältespåmin-
nare (varningssummer)
Påminner baksätespassagerarna att spänna fast sina bäl-
ten
 Spänna fast säkerhetsbältet.
Varnings-
lampaVarningslampa/Detaljer/Åtgärder
OM10576SE.book Page 570 Tuesday, April 3, 2018 11:12 AM

5728-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
*1: Den här lampan tänds på informationsdisplayen.
*2: Parkeringsbromsen ansatt, varningssummer:En summerton hörs om bilen körs med en hastighet av minst ca 5 km/tim.
*3: Bältespåminnare: Påminnelsesummern för säkerhetsbältena hörs för att uppmärksamma
föraren och passagerarna att något av säkerhetsbältena på de besatta
platserna inte är fastspänt. Summertonen hörs i 30 sekunder när bilen har
nått en hastighet av minst 20 km/tim. Om säkerhetsbältet ändå inte är fast-
spänt hörs varningssummern med en annan ton i ytterligare 90 sekunder.
*1
Bromsprioriteringssystem Indikerar att gaspedalen och bromspedalen är nedtram-
pade samtidigt så att bromsfrikopplingssystemet har akti-
verats.
 Släpp upp gaspedalen och trampa långsamt ner
bromspedalen.
Indikerar funktionsstörning i bromsfrikopplingssystemet
(med varningssummer)
 Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kva-
lifikationer reparera bilen omedelbart.
Kör/start-kontroll Indikerar att växelläget ändrades och kör/start-kontrollen
användes medan gaspedalen trampades ned.
 Släpp upp gaspedalen för att ögonblick.
Indikerar funktionsstörning i kör/start-kontrollen (med var-
ningssummer)
 Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kva-
lifikationer reparera bilen omedelbart.
Varnings-
lampaVarningslampa/Detaljer/Åtgärder
OM10576SE.book Page 572 Tuesday, April 3, 2018 11:12 AM

5738-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
8
Om problem uppstår
nElektriskt servostyrningssystem, varningslampa (varningssummer)
Om 12-voltsbatteriets laddning blir otillräcklig eller om spänningen tillfälligt
sjunker kan varningslampan till den elektriska servostyrningen eventuellt tän-
das och varningssummern höras.
n Om indikeringslampan för funktionsstörning tänds under körning
På vissa modeller tänds indikeringslampan för funktionsstörning om bränsle-
tanken är nästan tom. Om bränsletanken är tom ska du tanka omedelbart.
Indikeringslampan för funktionsstörning släcks när du har kört en stund.
Om indikeringslampan för funktionsstörning inte slocknar ska du omedelbart
kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verksamhet med motsvarande kvalifikationer och utrustning.
n Passageraravkänningssensor för framsät et, bältespåminnelse samt var-
ningssummer
l Om bagage är placerat på framsätet kan avkänningssensorn eventuellt få
varningslampan att blinka och varningssummern att höras, även om ingen
sitter på sätet.
l Om en kudde eller dyna är placerad på sätet känner sensorn inte alltid av
att en passagerare sitter på platsen, varför varningslampan eventuellt inte
aktiveras.
n Om varningslampan till däcktrycket tänds
Kontrollera däckets skick för att fastställa om däcket har punktering.
Om däcket är punkterat:  sid. 583, 603
Om däcket inte är punkterat:
Utför följande åtgärder när temperaturen i däcken har svalnat tillräckligt.
l Kontrollera lufttrycket i däcken och justera till lämpligt värde.
l Om varningslampan inte slocknar efter flera minuter ska du kontrollera att
lufttrycket i däcken håller specificerad nivå och utföra nollställning.
( sid. 514)
Varningslampan kan eventuellt tändas igen om ovanstående åtgärder
genomförs utan att däcken först fått svalna tillräckligt.
OM10576SE.book Page 573 Tuesday, April 3, 2018 11:12 AM

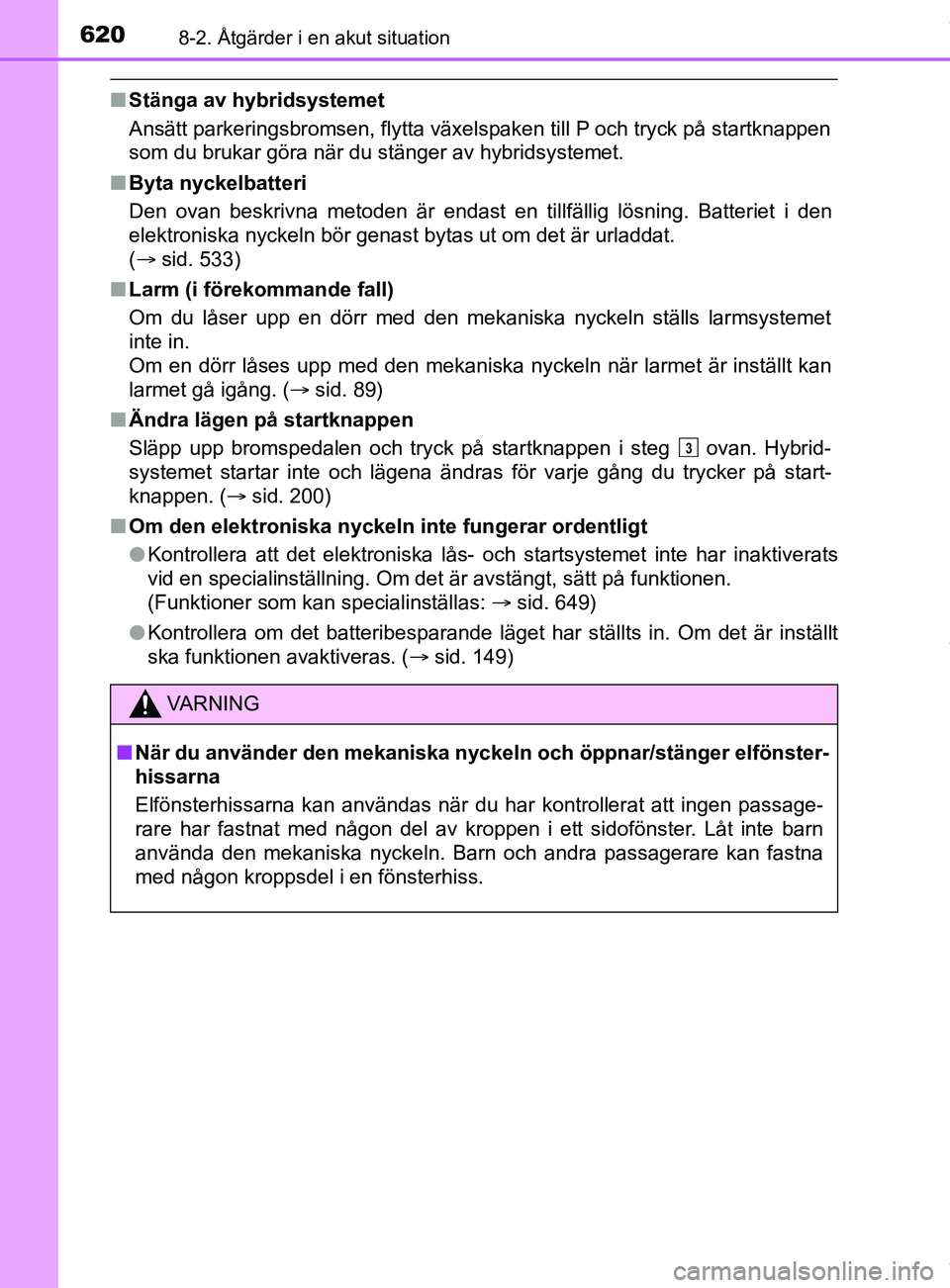

6208-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
nStänga av hybridsystemet
Ansätt parkeringsbromsen, flytta växelspaken till P och tryck på startknappen
som du brukar göra när du stänger av hybridsystemet.
n Byta nyckelbatteri
Den ovan beskrivna metoden är endast en tillfällig lösning. Batteriet i den
elektroniska nyckeln bör genast bytas ut om det är urladdat.
( sid. 533)
n Larm (i förekommande fall)
Om du låser upp en dörr med den mekaniska nyckeln ställs larmsystemet
inte in.
Om en dörr låses upp med den mekaniska nyckeln när larmet är inställt kan
larmet gå igång. ( sid. 89)
n Ändra lägen på startknappen
Släpp upp bromspedalen och tryck på startknappen i steg ovan. Hybrid-
systemet startar inte och lägena ändras för varje gång du tr\
ycker på start-
knappen. ( sid. 200)
n Om den elektroniska nyckeln inte fungerar ordentligt
lKontrollera att det elektroniska lås- och startsystemet inte har inaktiverats
vid en specialinställning. Om det är avstängt, sätt på funktionen.
(Funktioner som kan specialinställas: sid. 649)
l Kontrollera om det batteribesparande läget har ställts in. Om det är inställt
ska funktionen avaktiveras. ( sid. 149)
VARNING
n När du använder den mekaniska nyc keln och öppnar/stänger elfönster-
hissarna
Elfönsterhissarna kan användas när du har kontrollerat att ingen passage-
rare har fastnat med någon del av kroppen i ett sidofönster. Låt inte barn
använda den mekaniska nyckeln. Barn och andra passagerare kan fastna
med någon kroppsdel i en fönsterhiss.
3
OM10576SE.book Page 620 Tuesday, April 3, 2018 11:12 AM

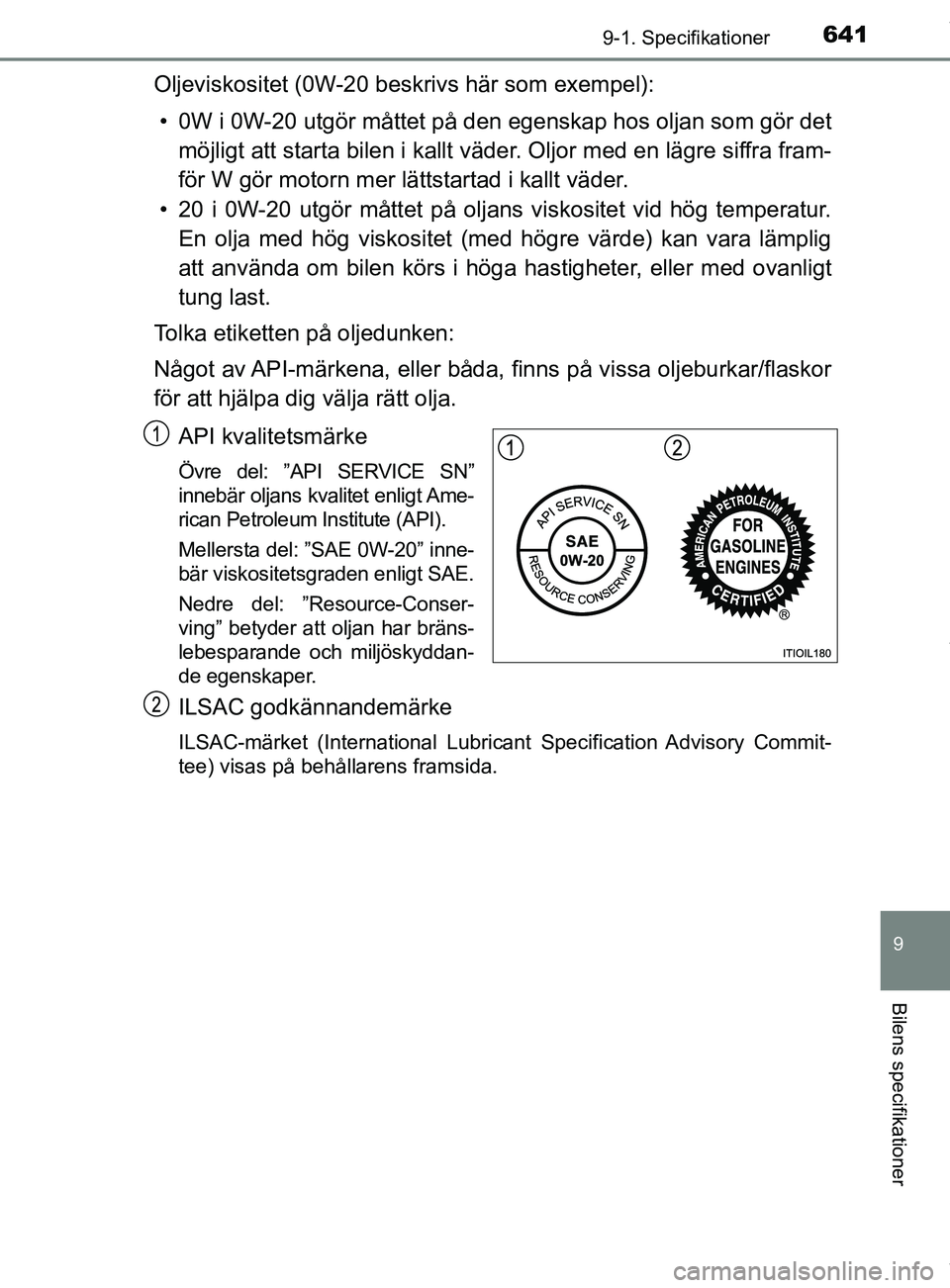

6419-1. Specifikationer
C-HR_HV_OM_Europe_OM10576SE
9
Bilens specifikationer
Oljeviskositet (0W-20 beskrivs här som exempel):• 0W i 0W-20 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra fram-
för W gör motorn mer lättstartad i kallt väder.
• 20 i 0W-20 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns på vissa oljeburkar/flaskor
för att hjälpa dig välja rätt olja.
API kvalitetsmärke
Övre del: ”API SERVICE SN”
innebär oljans kvalitet enligt Ame-
rican Petroleum Institute (API).
Mellersta del: ”SAE 0W-20” inne-
bär viskositetsgraden enligt SAE.
Nedre del: ”Resource-Conser-
ving” betyder att oljan har bräns-
lebesparande och miljöskyddan-
de egenskaper.
ILSAC godkännandemärke
ILSAC-märket (International Lubricant Specification Advisory Commit-
tee) visas på behållarens framsida.
