2474-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SE

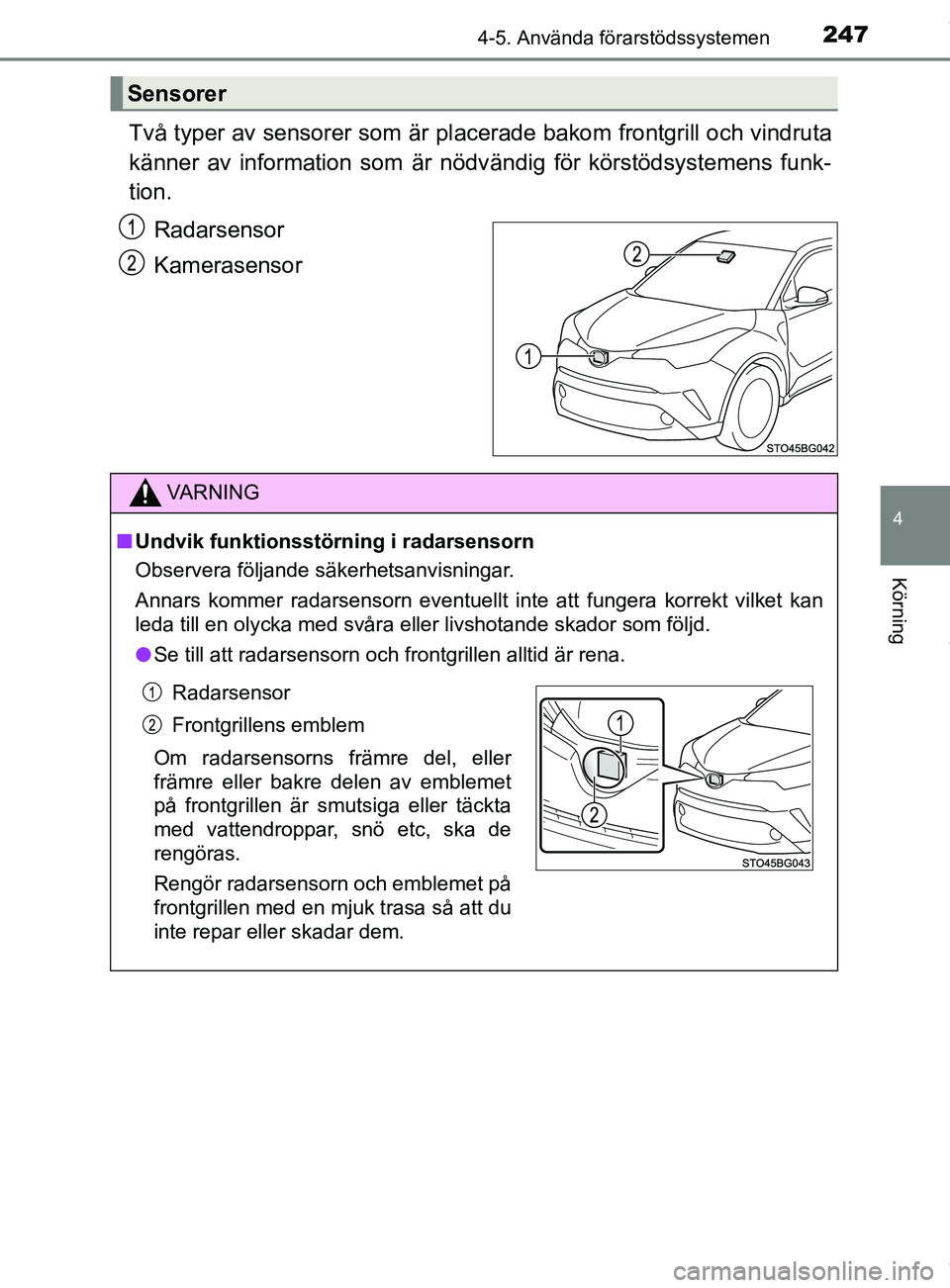

Två typer av sensorer som är placerade bakom frontgrill och vindruta
känner av information som är nödv ändig för körstödsystemens funk-
tion.
Radarsensor
Kamerasensor
Sensorer
VARNING
n Undvik funktionsstörning i radarsensorn
Observera följande säkerhetsanvisningar.
Annars kommer radarsensorn eventuellt inte att fungera korrekt vilket kan
leda till en olycka med svåra eller livshotande skador som följd.
l Se till att radarsensorn och frontgrillen alltid är rena.
Radarsensor
Frontgrillens emblem
Om radarsensorns främre del, eller
främre eller bakre delen av emblemet
på frontgrillen är smutsiga eller täckta
med vattendroppar, snö etc, ska de
rengöras.
Rengör radarsensorn och emblemet på
frontgrillen med en mjuk trasa så att du
inte repar eller skadar dem.
OM10576SE.book Page 247 Tuesday, April 3, 2018 11:12 AM

2484-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SE
VARNING
l Sätt inte fast tillbehör, dekaler (inklusive transparenta dekaler) eller andra
föremål på radarsensorn, frontgrill ens emblem eller ytan runt omkring.
l Utsätt inte radarsensorn eller omgivande ytor för hårda stötar.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning kontrollera bile\
n
om radarsensorn, frontgrillen eller främre stötfångaren har utsatts för en
kraftig stöt.
l Ta inte isär radarsensorn.
l Radarsensorn, frontgrillens emblem eller ytan runt omkring får inte ändras
eller lackeras.
l Om radarsensorn, frontgrillen eller främre stötfångaren behöver bytas ut
ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
n Undvik funktionsstörning i kamerasensorn
Observera följande säkerhetsanvisningar.
Kamerasensorn kommer annars eventuellt inte att fungera korrekt vilket kan
leda till en olycka med svåra eller livshotande skador som följd.
l Håll alltid vindrutan ren.
• Om vindrutan är smutsig eller täckt av en oljig hinna, vattendroppar, snö
etc, ska den rengöras.
• Om vindrutan har en vattenavstötande beläggning måste vindrutetor-
karna ändå används för att avlägsna vattendroppar och liknande från
ytan på vindrutan framför kamerasensorn.
• Om vindrutans insida där kamerasensorn är monterad är smutsig ska
du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer och utrustning.
B: Cirka 20 cm (Cirka 10 cm till höger och vänster från kamerasensorns mitt)
lFäst inga dekaler, t.ex. transparenta
dekaler eller andra föremål framför
kamerasensorn på vindrutans utsida
(skuggad yta på bilden).
A: Från vindrutans övre del till cirka 1 cm under kamerasensorns nedre
del
OM10576SE.book Page 248 Tuesday, April 3, 2018 11:12 AM

2494-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SE
VARNING

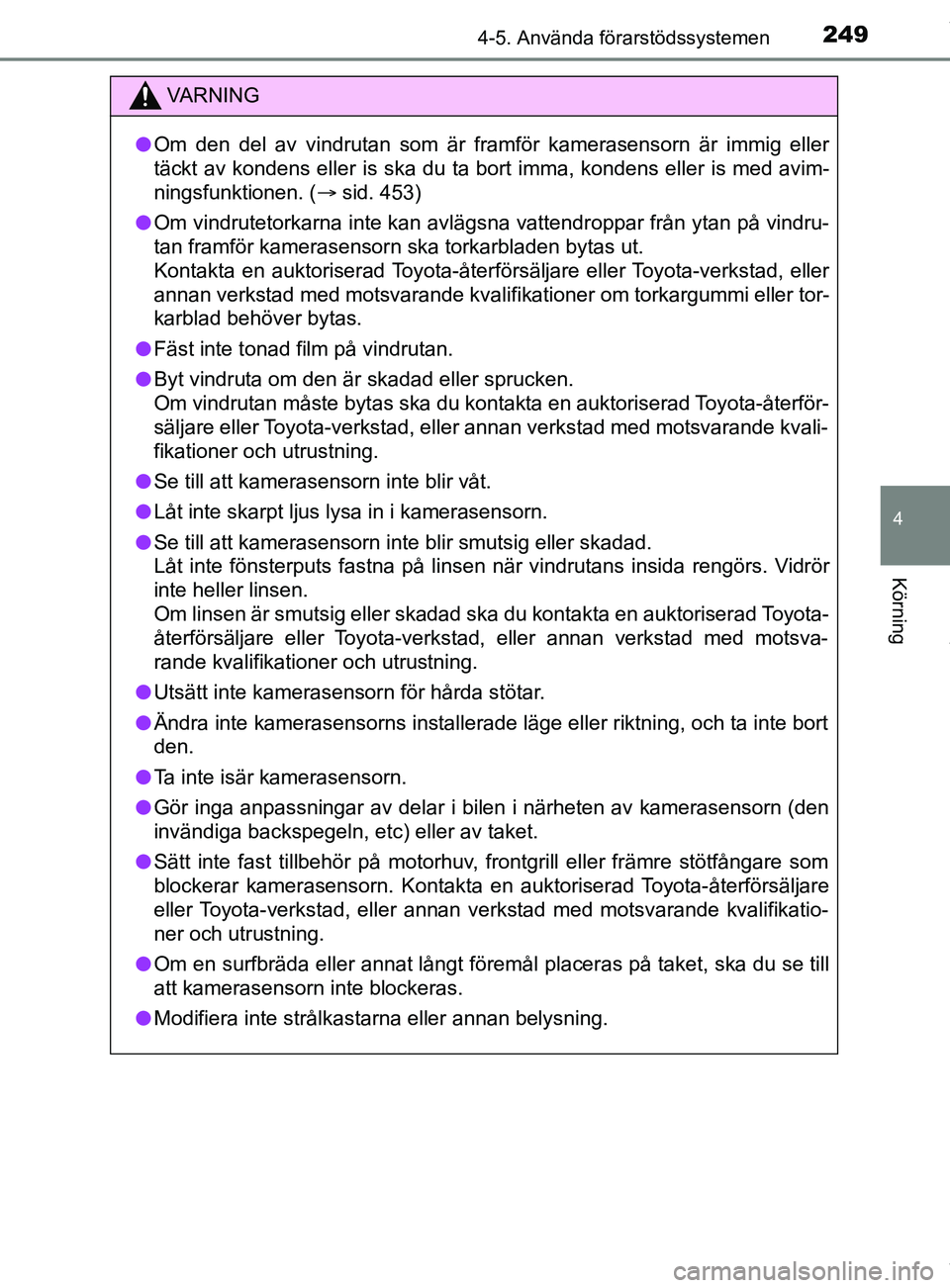

l Om den del av vindrutan som är framför kamerasensorn är immig eller
täckt av kondens eller is ska du ta bort imma, kondens eller is med avim-
ningsfunktionen. ( sid. 453)
l Om vindrutetorkarna inte kan avlägsna vattendroppar från ytan på vindru-
tan framför kamerasensorn ska torkarbladen bytas ut.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer om torkargummi eller tor-
karblad behöver bytas.
l Fäst inte tonad film på vindrutan.
l Byt vindruta om den är skadad eller sprucken.
Om vindrutan måste bytas ska du kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvali-
fikationer och utrustning.
l Se till att kamerasensorn inte blir våt.
l Låt inte skarpt ljus lysa in i kamerasensorn.
l Se till att kamerasensorn inte blir smutsig eller skadad.
Låt inte fönsterputs fastna på linsen när vindrutans insida rengörs. Vidrör
inte heller linsen.
Om linsen är smutsig eller skadad ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
l Utsätt inte kamerasensorn för hårda stötar.
l Ändra inte kamerasensorns installerade läge eller riktning, och ta inte bort
den.
l Ta inte isär kamerasensorn.
l Gör inga anpassningar av delar i bilen i närheten av kamerasensorn (den
invändiga backspegeln, etc) eller av taket.
l Sätt inte fast tillbehör på motorhuv, frontgrill eller främre stötfångare som
blockerar kamerasensorn. Kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning.
l Om en surfbräda eller annat långt föremål placeras på taket, ska du se till
att kamerasensorn inte blockeras.
l Modifiera inte strålkastarna eller annan belysning.
OM10576SE.book Page 249 Tuesday, April 3, 2018 11:12 AM

2504-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SE

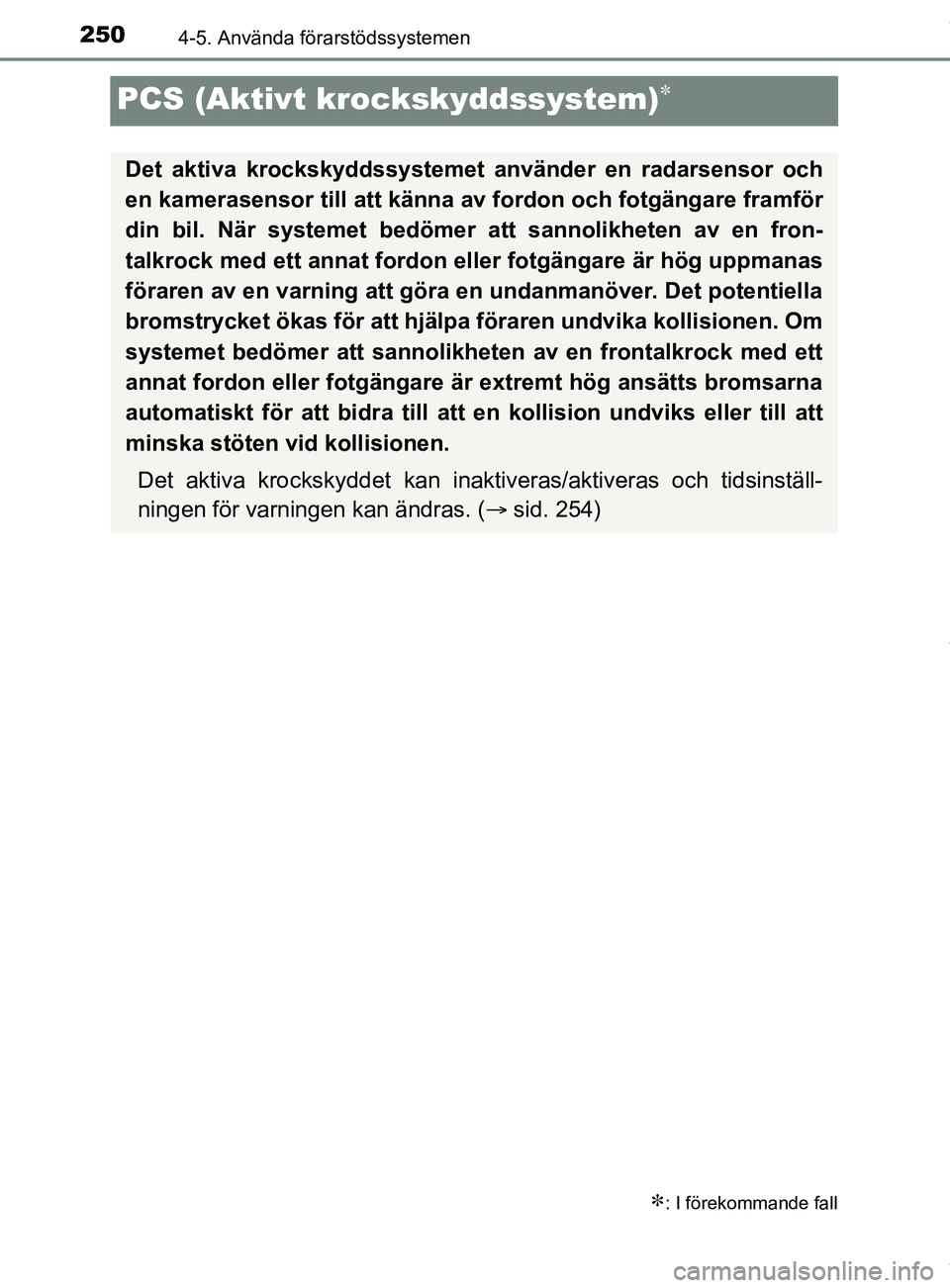

PCS (Aktivt krockskyddssystem)
: I förekommande fall
Det aktiva krockskyddssystemet använder en radarsensor och
en kamerasensor till att känna av fordon och fotgängare framför
din bil. När systemet bedömer att sannolikheten av en fron-
talkrock med ett annat fordon eller fotgängare är hög uppmanas
föraren av en varning att göra en undanmanöver. Det potentiella
bromstrycket ökas för att hjälpa föraren undvika kollisionen. Om
systemet bedömer att sannolikheten av en frontalkrock med ett
annat fordon eller fotgängare är extremt hög ansätts bromsarna
automatiskt för att bidra till att en kollision undviks eller till att
minska stöten vid kollisionen.
Det aktiva krockskyddet kan inaktiveras/aktiveras och tidsinställ-
ningen för varningen kan ändras. ( sid. 254)
OM10576SE.book Page 250 Tuesday, April 3, 2018 11:12 AM

2534-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SE
VARNING
n När det aktiva krockskyddssystemet ska inaktiveras
I följande situationer ska systemet inaktiveras eftersom det annars eventu-
ellt inte kommer att fungera korrekt vilket kan leda till en olycka med svåra
eller livshotande skador som följd:
l Om bilen bogseras
l Om bilen bogserar en annan bil
l Om bilen transporteras med lastbil, båt, tåg eller liknande transportmedel
l Om bilen är upphöjd på en lyft med hybridsystemet igång och däcken kan
rotera fritt
l Vid kontroll av bilen med provningstrumma, t.ex. chassidynamometer eller
med testinstrument för hastighet, eller hjulbalanserare i bilen
l Om den främre stötfångaren eller frontgrillen utsätts för en kraftig stöt på
grund av en olyckshändelse eller annan orsak
l Om bilen inte kan köras på stabilt sätt, t.ex. om den har varit utsatt för en
olyckshändelse eller om en funktionsstörning har uppstått
l Om bilen körs på ett sportigt sätt eller i terräng
l Om däcken inte har korrekt lufttryck
l Om däcken är svårt slitna
l Om andra däck än de som specificeras är monterade på bilen
l Om snökedjor är monterade
l Om nödhjul eller reparationssatsen för akut däcklagning används
l Om utrustning, t.ex. snöplog eller liknande, som blockerar radarsensorn
eller kamerasensorn är tillfälligt monterad på bilen
OM10576SE.book Page 253 Tuesday, April 3, 2018 11:12 AM

2574-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SEn
Funktion för avkänning av fotgängare
n Avstängning av bromsen i det aktiva krockskyddet
Om något av följande uppstår medan bromsfunktionen i det aktiva krockskyd-
det är aktiv kommer den att stängas av:
lGaspedalen trampas ned hårt.
l Ratten vrids hårt eller plötsligt.
n Omständigheter som kan utlösa systemet även om ingen sannolikhet för
kollision föreligger
lI några situationer, som följande, kan sensorn fastställa att en kollision kan
vara möjlig och aktiveras.
• När du kör förbi ett fordon eller fotgängare
• Vid filbyte medan du kör om ett framförvarande fordon
• Vid omkörning av ett framförvarande fordon som byter fil
Det aktiva krockskyddssystemet känner
av fotgängare baserat på storlek, profil
och rörelse hos föremålet som känns av.
En fotgängare känns dock eventuellt inte
av beroende på ljusstyrkan i omgivningen
samt rörelsen, hållningen och vinkeln hos
föremålet som känns av vilket hindrar sys-
temet från att fungera på rätt sätt.
(
 sid. 262)
• Vid omkörning av ett framförvarande fordon som svänger åt vänster/höger
• Vid förbikörning av ett fordon i en mötande fil som har stannat för att
svänga till höger/vänster
OM10576SE.book Page 257 Tuesday, April 3, 2018 11:12 AM

2604-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SEn
Situationer när systemet eventu ellt inte fungerar korrekt
l I vissa situationer som följande känner radarsensorn och kamerasensorn
eventuellt inte av ett fordon vilket hindrar systemet från att fungera på rätt
sätt:
• Om ett mötande fordon närmar sig din bil
• Om ett framförvarande fordon är en motorcykel eller cykel
• När bilen närmar sig sidan eller fronten av ett fordon
• Om ett framförvarande fordon har en liten bakvagn, t.ex. en olastad last-
bil
• Om fordonet framför har en last som skjuter ut bakom dess bakre stöt- fångare
• Om fordonet framför har oregelbunden form, t.ex. en traktor eller sido- vagn
• Om solen eller annat ljus skiner direkt på ett framförvarande fordon
• Om ett fordon kör in framför din bil eller dyker upp bredvid ett fordon
• Om ett fordon gör en plötslig manöver (girar tvärt, accelererar eller brom- sar in)
• Vid plötslig inkörning bakom ett framförvarande fordon • Om ett framförvarande fordon har en låg bakvagn, t.ex. en låg släpvagn
• Om fordonet framför har extremt hög markfrigång
• Om ett framförvarande fordon inte är direkt framför din bil
OM10576SE.book Page 260 Tuesday, April 3, 2018 11:12 AM

2614-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SE• Vid körning i ostadigt väder, t.ex. kraftigt regn, dimma, snö eller sand-
storm
• Om vatten, snö, damm, etc, från framförvarande fordon virvlar upp på bilen
• Vid körning genom ånga eller rök
• Vid körning på en plats där ljusnivån växlar snabbt, t.ex. vid ingången till eller utfarten från en tunnel
• Om mycket skarpt ljus, t.ex. solstrålar eller strålkastarna på mötande for- don skiner rakt in i kamerasensorn
• Om omgivningens ljus är svagt, t.ex. vid gryning eller skymning, eller på
natten eller i en tunnel
• Om bilen inte har körts under en tid efter att hybridsystemet startades
• Vid sväng till vänster/höger och ytterligare en sväng till vänster/höger efter några sekunder
• Vid körning i en kurva och, efter några sekunder, körning i en ny kurva
• Om bilen sladdar
• Om hjulen är felriktade
• Om ett torkarblad blockerar kamerasensorn
• Bilen skakar.
• Bilen körs i extremt hög hastighet.
• Vid körning i backe
• Om radarsensorn eller kamerasensorn är felriktade • Om främre delen av bilen höjs eller sänks
OM10576SE.book Page 261 Tuesday, April 3, 2018 11:12 AM
