Manöversymbolen visas i rött och "Manövern
avbruten " visas på pekskärmen.
Ett meddelande uppmanar föraren att återta
kontrollen över bilen.
Funktionen avaktiveras efter
några sekunder, varningslampan
slocknar och funktionen återgår till
startvisningen.
Parkering eller utkörning
från parkeringsplatsen
avslutas
Bilen stannar så fort manövern är klar.
Manöversymbolen visas i rött och " Manövern
avslutad " visas på pekskärmen.
Inaktiveringen av funktionen
bekräftas genom att den här
kontrollampan släcks och en
ljudsignal hörs. Vid inkörning till en parkeringsplats kan föraren
behöva avsluta manövern.
Funktionsbegränsningar
- Systemet kan föreslå ett olämpligt
parkeringsutrymme (parkering förbjuden,
arbete pågår med skadad vägbeläggning,
plats vid sidan av ett dike, etc.).
-

S
ystemet kan indikera att det har
detekterat en parkeringsrutan, men
föreslår inte parkeringsrutan eftersom det
finns ett fast föremål som är i vägen för
parkeringsmanövern.
-

S
ystemet är inte framtaget för
parkeringsmanövrer i en skarp kurva.
-

S
ystemet identifierar inte platser som
är mycket större än fordonet eller som
begränsas av föremål som är för låga
(trottoarer, stubbar etc.) eller för tunna (träd,
stolpar, staket etc.).
-

V
issa föremål i sensorernas döda vinklar
kanske inte känns av eller känns inte längre
av under manövern.
-

V
issa material (textil) absorberar ljudvågor:
fotgängare kanske inte känns av.
-

E
n stöt framtill eller baktill på bilen kan
ändra sensorinställningarna, vilket systemet
inte alltid känner av: avståndsmätningar kan
bli felaktiga. -
F

ordonslutningen vid tungt
lastat bagageutrymme kan störa
avståndsmätningen.
Bilens sensorer och kameror kan störas av:
- s nö eller löv på vägen,
- dål iga väderförhållanden (kraftigt regn, tjock
dimma, snö),
-
bu

llriga fordon och maskiner (lastbilar,
tryckluftsborrar etc.)
Använd inte funktionen under följande
yttre förhålanden:
-

l
ängs en lös kant (dike etc.), längs en
kaj, vid kanten av ett stup,
-
när

vägytan är hal (isbeläggning etc.).
Använd inte funktionen om något av
följande fel förekommer:
-

F
ör lågt däcktryck,
-

o
m en av stötfångarna är skadad,
-

o
m det finns ett fel på någon av
kamerorna,
6
Körning

188
Använd inte funktionen om något av
följande förekommer:
-
n
är du fraktar ett föremål som sticker
ut utanför bilen (stege på taket,
cykelhållare baktill etc.).
-

m
ed en icke godkänd dragkrok på
plats,
-

v
id körning med snökedjor,
-
vi

d körning med provisoriskt reservhjul,
-

n
är de monterade hjulen skiljer sig från
de ursprungliga,
-

e
fter modifiering av en eller båda
stötfångarna (extraskydd etc.),
-
O

m sensorerna har reparerats utanför
PEUGEOT-verkstadsnätverket.
-

m
ed sensorer som inte är godkända för
din bil,
Underhållsrekommendatio -
ner Funktionsfel
När funktionen inte är aktiverad
blinkar denna kontrollampa tillfälligt
och en ljudsignal aktiveras för att
indikera ett systemfel.
Om felet uppstår när systemet används släcks
varningslampan. Funktionen inaktiveras
om felfunktionen i
parkeringssensorerna, som
indikeras genom att denna
varningslampa tänds, uppstår under
användning.
Vid funktionsfel ska du låta en PEUGEOT-
återförsäljare eller en annan kvalificerad
verkstad kontrollera systemet. Vid en felfunktion i servostyrningen
tänds denna varningslampa
på instrumentpanelen och ett
varningsmeddelande visas.
Stanna bilen så fort du kan på ett säkert sätt.
Kontakta en PEUGEOT-åter försäljare eller en
annan kvalificerad verkstad.
-

K

ontrollera att sensorerna och kamerorna
är rena.
Rengör vid behov kameralinserna med en
mjuk, torr trasa.
-

V

id högtryckstvätt ska strålen hållas minst
30 cm från sensorerna och kamerorna.
-

S

e till att sensorerna och kamerorna inte är
täckta av lera eller snö vid dåligt väder eller
på vintern.
Full Parkeringsassistans
Systemet ger aktiv hjälp vid parkering genom
att mäta upp parkeringsplatsen och styra in
bilen på parkeringsplatsen utan ingripande från
föraren.
I kombination med automatlåda EAT8 styr
systemet styrning, acceleration, körriktning och
bromsar.
För att hjälpa föraren att över vaka
manövreringen aktiverar systemet automatiskt
Parkeringsvy 1 eller Parkeringsvy 2 och
parkeringssensorerna.
Körning

189
Förarens bilbälte måste spännas fast och
sitta på plats under hela manövern.Full Parkeringsassistans är en
parkeringshjälpfunktion som inte innebär
att föraren kan vara mindre uppmärksam.
Manövreringen förblir förarens ansvar.
På grund av begränsningar i sensorernas
prestanda kan Full Parkeringsassistans
inte alltid reagera automatiskt på lämpligt
sätt.
Det är förarens ansvar att vid behov
stoppa fordonet för att säkerställa
säkerheten i den omedelbara omgivningen
(särskilt när det finns fotgängare).
Föraren måste behålla kontrollen över sin
bil genom att alltid kontrollera området
runt bilen innan en manöver påbörjas.
Under hela manövern måste föraren
kontrollera att parkeringsområdet är fritt
från hinder samt sitta kvar på förarplatsen
och hålla fingret på funktionens knapp.
Föraren kan när som helst avbryta
manövern genom att trycka på
bromspedalen, genom att ta över
kontrollen över ratten eller genom att
släppa funktionens knapp.
Föraren måste hålla nere funktionens knapp,
som sitter på växelväljaren, under hela den
automatiska manövreringen.
Systemet utför mätningar av tillgängliga
parkeringsplatser och beräknar avstånd till
hinder genom att använda 12 ultraljudssensorer
som är inbyggda i bilens främre och bakre
stötdämpare.
Funktionen Full Parkeringsassistans hjälper
föraren med följande parkeringsmanövrer:
-
par

kering vid inkörning eller utkörning från
en parkeringsficka.
-

p
arkering vid inkörning in i en parkering sida
vid sida.
6
Körning

191
Förbereda manövern
När bilen har stannat visas en instruktionssida
på skärmen.
F
F
ör att förbereda manövern måste du
tillämpa alla dessa instruktioner.
När alla instruktioner har validerats visas
en ny skärm som indikerar att du kan utföra
manövern. F

T
ryck på denna knapp för att
utföra manövern.
F

H
åll knappen intryckt och släpp gradvis upp
bromspedalen.
Knappen måste hållas nere genom
hela manövern.
När systemet hittar en ledig plats visas "
OK" i
parkeringsvyn, åtföljt av en ljudsignal.
F

K

ör mycket långsamt tills du uppmanas att
stoppa bilen: " Stoppa bilen" och "STOP"-
panelen åtföljs av en ljudsignal. Symbolen visas automatiskt när
instruktionen har utförts.
Under manövern
Så snart som föraren släpper bromspedalen
tar systemet automatiskt över kontrollen av
körriktningen, framåt eller bakåt, gaspedalen,
bromsarna och styrriktningen.
Manöverstatusen anges med dessa symboler: Start av manövern visas på denna skärm
tillsammans med meddelandet "
Manövern
pågår ", åtföljt av en ljudsignal.
Parkeringsvy 1 eller Parkeringsvy 2 och
parkeringssensorer aktiveras automatiskt för
att hjälpa dig att över vaka fordonets närmaste
omgivning under manövern.
Manöver pågår
Manövern avbruten
6
Körning

192
Manöverriktningen anges med dessa symboler:
Mittpilen är grön när fordonet rör sig, eller vit för
att indikera nästa manöverriktning.Under hela manövern, indikerad med en
grön " AUTO "-symbol, måste föraren hålla
inne knappen på växelväljaren. Manövrering klar eller avbruten (vita
pilar indikerar att föraren måste ta
tillbaka kontrollen över bilen).
Framåt
Backning.
Vid manövrering svänger ratten snabbt.
Håll inte i ratten och placera inte händerna
mellan rattens ekrar. Kontrollera att det
inte finns föremål i närheten av ratten som
kan dras med vid manövreringen (lösa
kläder, halsdukar, slipsar etc). Risk för
personskador.
Det är förarens ansvar att hela tiden ha
kontroll på trafiksituationen, särskilt med
hänsyn till fordon som kör mot dig.
Föraren ska kontrollera att inget föremål
eller person kan hindra fordonets körning.
I vissa fall kan sensorerna inte detektera
små hinder som befinner sig i deras döda
vinklar.
Bilderna från kamerorna som visas på
pekskärmen kan störas av höjdskillnader.
Skuggiga områden, solsken eller
otillräcklig belysning kan leda till att bilden
blir mörkare och har mindre kontraster.
Föraren måste kontrollera bilens sidor via
speglarna.
Om bilen saktar ner avsevärt kan
bromslamporna tändas. Manövern kan avbrytas tillfälligt när som helst,
antingen automatiskt av systemet om ett hinder
upptäcks eller genom en åtgärd av föraren. Om
föraren upptäcker en potentiell risk måste han/
hon slutgiltigt avbryta manövern.
För att avbryta manövern kan föraren:
-
s

läppa funktionsknappen,
-
t

rampa på bromspedalen,
-

t
a tillbaka kontrollen över styrningen.
eller
-

ä
ndra status för växellådan (utom att ändra
till P ).
Avbrytande av manövern leder till omedelbart
stopp av bilen.
Åtgärden bekräftas genom att ett
meddelande " Manövern avbruten "
visas.
Körning

194
Funktionsbegränsningar
- Systemet kan föreslå en olämplig parkeringsplats (parkering förbjuden,
arbete pågår med skadad vägbeläggning,
parkering längs ett dike etc.).
-

S
ystemet kan indikera att en parkeringsficka
hittades, men erbjuder den inte på grund
av ett fast föremål på manöverns motsatta
sida, som inte låter bilen köra i den bana
som krävs för parkeringsmanövern.
-

S
ystemet är inte utformat för att utföra
parkeringsmanövreringen i brant backe eller
i skarp kurva.
-

S
ystemet identifierar inte platser som
är mycket större än fordonet eller som
begränsas av föremål som är för låga
(trottoarer, stubbar osv.) eller för tunna (träd,
stolpar, trådstaket etc.).
-

V
issa föremål i sensorernas döda vinklar
kanske inte känns av eller känns inte längre
av under manövern.
-

L
jud från exempelvis bullriga fordon och
maskiner (t.ex. lastbilar, tryckluftsborrar
etc.) kan störa fordonets sensorer.
-

V
issa material (textil) absorberar ljudvågor:
fotgängare kanske inte känns av.
-

A
nsamlad snö eller döda löv på vägytan kan
störa fordonets sensorer.
-

S
ystemet kan störas vid felaktigt däcktryck.
-

E
n stöt framtill eller baktill på bilen kan
ändra sensorinställningarna som systemet
inte alltid känner av: avståndsmätningar kan
bli felaktiga. -

F
ordonets lutning om bagagerummet är
överfullt kan störa avståndsmätningen.
- S ensorerna och kameran eller kamerorna
kan störas av svåra väderförhållanden
(kraftigt regn, tjock dimma, fallande snö).
-

P
arkeringsvy 1 eller Parkeringsvy 2 är en
parkeringshjälpfunktion som inte innebär att
föraren kan vara mindre uppmärksam.
Använd inte funktionen under följande
yttre förhålanden:
-

l
ängs en lös kant (dike etc.), längs en
kaj, vid kanten av ett stup,
-
när

vägytan är hal (isbeläggning etc.).Använd inte funktionen om något av
följande förekommer:
-

n
är du fraktar ett föremål som sticker
ut utanför bilen (stege på taket,
cykelhållare baktill etc.).
-

m
ed en icke godkänd dragkrok på
plats,
-

v
id körning med snökedjor,
-
vi

d körning med provisoriskt reservhjul,
-

n
är de monterade hjulen skiljer sig från
de ursprungliga,
-

e
fter modifiering av en eller båda
stötfångarna (extraskydd etc.),
-
o

m sensorerna har reparerats utanför
verkstadsnätverket,
-

m
ed sensorer som inte är godkända för
din bil,
Använd inte funktionen om något av
följande fel förekommer:
-
F ör lågt däcktryck,
-

o
m en av stötfångarna är skadad,
-

o
m det finns ett fel på någon av
kamerorna,
-
o

m bromsljusen inte fungerar.
Körning

195
Funktionsfel
När funktionen inte är aktiverad
blinkar varningslampan tillfälligt
och en ljudsignal indikerar ett Full
Parkeringsassistans-fel.
Om felet uppstår när systemet
används släcks varningslampan.
Om ett fel uppstår i
parkeringssensorerna, vilket
signaleras av denna varningslampa,
under användning av Full
Parkeringsassistansfunktionen,
inaktiveras funktionen.
Kontakta en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
Vid en felfunktion i servostyrningen
tänds denna varningslampa
på instrumentpanelen och ett
varningsmeddelande visas.
Stanna bilen så fort du kan på ett
säkert sätt.
Kontakta en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
6
Körning

248

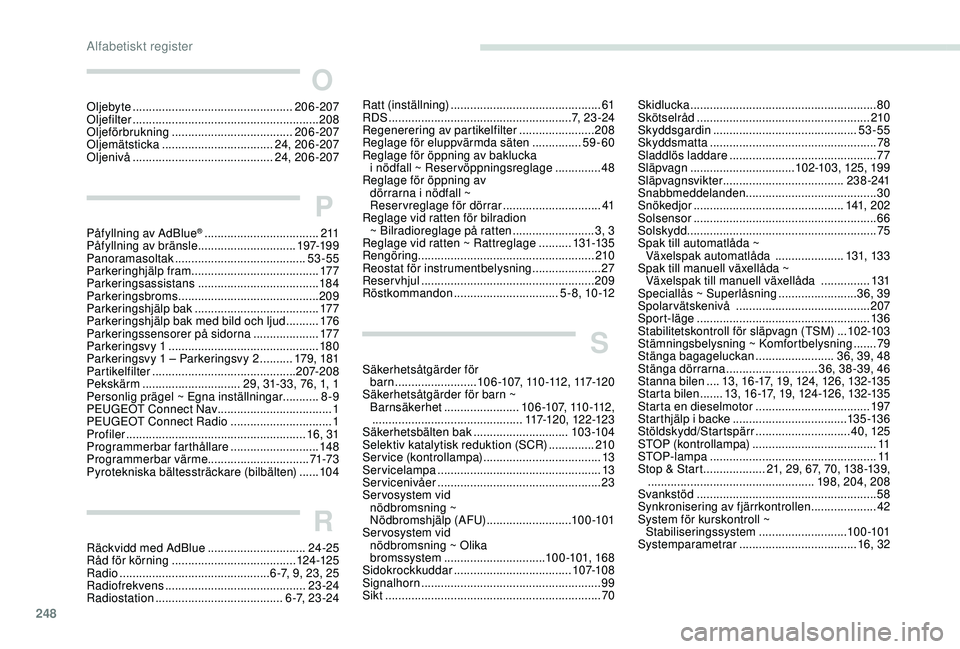

O
Oljebyte ................................................. 206-207
Oljefilter ......................................................... 208
Oljeförbrukning


..................................... 206-207
Oljemätsticka


.................................. 24, 206-207
Oljenivå


........................................... 24, 206-207
P
Påfyllning av AdBlue® ...................................2 11
Påfyllning av bränsle
.............................. 197-19 9
Panoramasoltak


........................................ 53-55
Parkeringhjälp fram


....................................... 17 7
Parkeringsassistans
..................................... 18

4
Parkeringsbroms


........................................... 209
Parkeringshjälp bak


...................................... 17 7
Parkeringshjälp bak med bild och ljud
..........176
Parkeringssensorer på sidorna
.................... 17

7
Parkeringsvy 1


.............................................. 18 0
Parkeringsvy 1 – Parkeringsvy 2


..........179, 181
Partikelfilter


............................................ 207-208
Pekskärm
.............................. 2

9, 31-33, 76, 1, 1
Personlig prägel ~ Egna inställningar ...........8-9
PEUGEOT Connect Nav
................................... 1
PEUGEOT Connect Radio

............................... 1
Pr

ofiler


....................................................... 16, 31
Programmerbar farthållare
........................... 14

8
Programmerbar värme ...............................71-73
Pyrotekniska bältessträckare (bilbälten)
...... 10

4
R
Räckvidd med AdBlue ..............................24 -25
Råd för körning ...................................... 124 -125
Radio


.............................................. 6 -7, 9, 23, 25
Radiofrekvens


........................................... 23 -24
Radiostation


....................................... 6 - 7, 2 3 - 2 4
Ratt (inställning) .............................................. 61
RDS ................ ........................................ 7, 2 3 - 2 4
Regenerering av partikelfilter


.......................208
Reglage för eluppvärmda säten
............... 59

-60
Reglage för öppning av baklucka i


nödfall ~ Reservöppningsreglage

..............48
Reglage för öppning av dörrarna i nödfall ~
Reservreglage för dörrar
.............................. 41
R

eglage vid ratten för bilradion
~ Bilradioreglage på ratten
.........................3, 3
Reglage vid ratten ~ Rattreglage
..........131-13 5
Rengöring ...................................................... 210
Reostat för instrumentbelysning


.....................27
Reservhjul
...............................

......................209
Röstkommandon


................................ 5 - 8 , 10 -12
S
Säkerhetsåtgärder för
barn ......................... 1 0 6 -1 0 7, 11 0 -112 , 117-12 0
Säkerhetsåtgärder för barn ~ Barnsäkerhet


.......................10 6 -107, 110 -112,


.............................................. 117-120, 12 2-123
Säkerhetsbälten bak


.............................103 -104
Selektiv katalytisk reduktion (SCR)


..............210
Service (kontrollampa)


....................................13
Servicelampa
.................................................. 13
S

ervicenivåer

.................................................. 23
Ser vosystem vid nödbromsning ~
Nödbromshjälp (AFU)
.......................... 10

0 -101
Ser vosystem vid nödbromsning ~ Olika
bromssystem


............................... 10 0 -101, 168
Sidokrockkuddar


.................................... 107-108
Signalhorn


....................................................... 99
Sikt


.................................................................. 70Skidlucka


.........................................................
80
Skötselråd

.....................................................
210
Skyddsgardin

............................................
53-55
Skyddsmatta

...................................................
78
Sladdlös laddare

.............................................
77
Släpvagn

................................
102-103, 125, 199
Släpvagnsvikter

.....................................
2 3 8 - 2 41
Snabbmeddelanden

........................................
30
Snökedjor
.............................................. 1
41, 2 0 2
Solsensor

........................................................
66
Solskydd

..........................................................
75
Spak till automatlåda ~ Växelspak automatlåda .....................
131, 13 3
Spak till manuell växellåda ~ Växelspak till manuell växellåda
...............
13
1
Speciallås ~ Superlåsning
........................ 3
6, 39
Spolarvätskenivå .........................................
207
Sport-läge

.....................................................
13 6
Stabilitetskontroll för släpvagn (TSM)

...
102-103
Stämningsbelysning ~ Komfortbelysning

.......
79
Stänga bagageluckan ........................
36, 39, 48
Stänga dörrarna ............................
36, 38 -39, 46
Stanna bilen ....13, 16 -17, 19, 124, 126, 132-135
Starta bilen


.......13, 16 -17, 19, 124-126, 132-135
Starta en dieselmotor


...................................197
Starthjälp i backe
...................................13 5 -13 6
Stöldskydd/Startspärr


.............................4 0, 125
STOP (kontrollampa)


......................................11
STOP-lampa


...................................................11
Stop & Start


...................21, 29, 67, 70, 138 -139,


...................................................198, 204, 208
Svankstöd
....................................................... 58
S

ynkronisering av fjärrkontrollen
....................42
S

ystem för kurskontroll ~
Stabiliseringssystem
........................... 10

0 -101
Systemparametrar


....................................16, 32
Alfabetiskt register
