2018 PEUGEOT 5008 Omistajan Käsikirja (in Finnish)

143

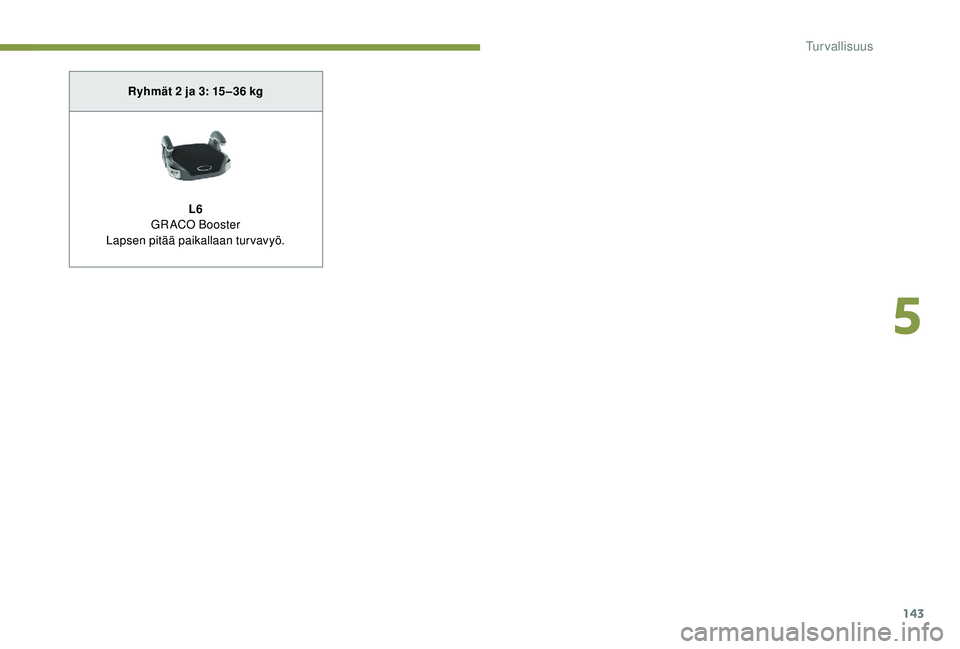

Ryhmät 2 ja 3: 15 –36 kg
L 6
GRACO Booster
Lapsen pitää paikallaan turvavyö.
5
Turvallisuus

144

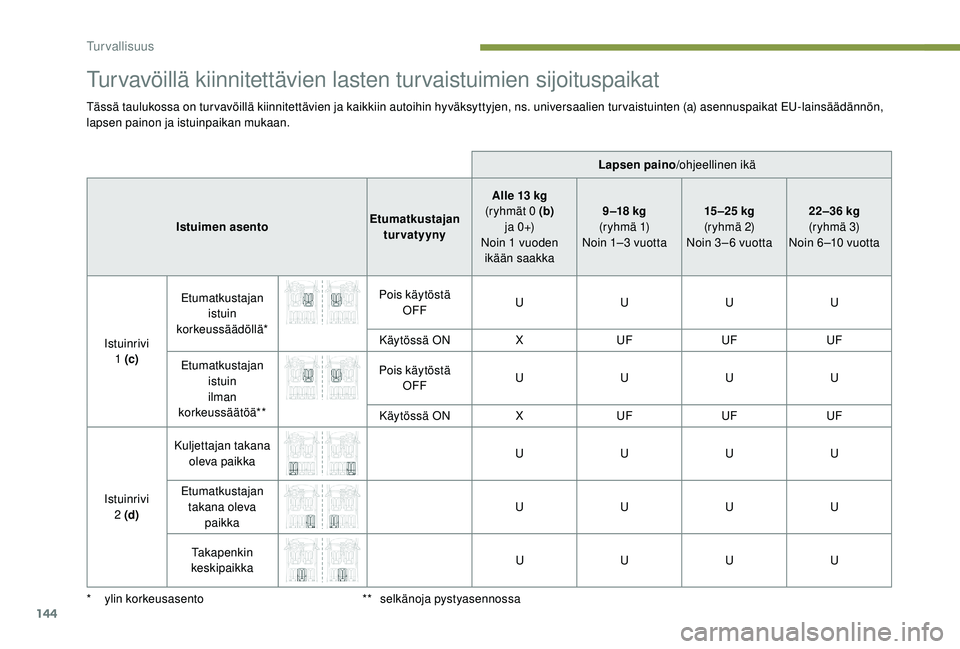

Turvavöillä kiinnitettävien lasten turvaistuimien sijoituspaikat
Tässä taulukossa on turvavöillä kiinnitettävien ja kaikkiin autoihin hyväksyttyjen, ns. universaalien turvaistuinten (a) asennuspaikat EU-lainsäädännön,
lapsen painon ja istuinpaikan mukaan.Lapsen paino/ohjeellinen ikä
Istuimen asento Etumatkustajan
tur vatyyny Alle 13
kg
(ryhmät 0
(b)
j a 0 +)
Noin 1
vuoden
ikään saakka 9 –18


kg
(r y h m ä 1)
Noin 1–3
vuotta15 –25


kg
(r yhmä 2)
Noin 3 – 6
vuotta22–36
kg
(r yhmä 3)
Noin 6 –10
vuotta
Istuinrivi 1
(c) Etumatkustajan
istuin
korkeussäädöllä* Pois käytöstä
OFF U
UUU
Käytössä ON XUF UFUF
Etumatkustajan istuin
ilman
korkeussäätöä** Pois käytöstä
OFF U
UUU
Käytössä ON XUF UFUF
Istuinrivi 2
(d) Kuljettajan takana
oleva paikka U
UUU
Etumatkustajan takana oleva paikka U
UUU
Takapenkin
keskipaikka U
UUU
*

y
lin korkeusasento **
s

elkänoja pystyasennossa
Turvallisuus

145

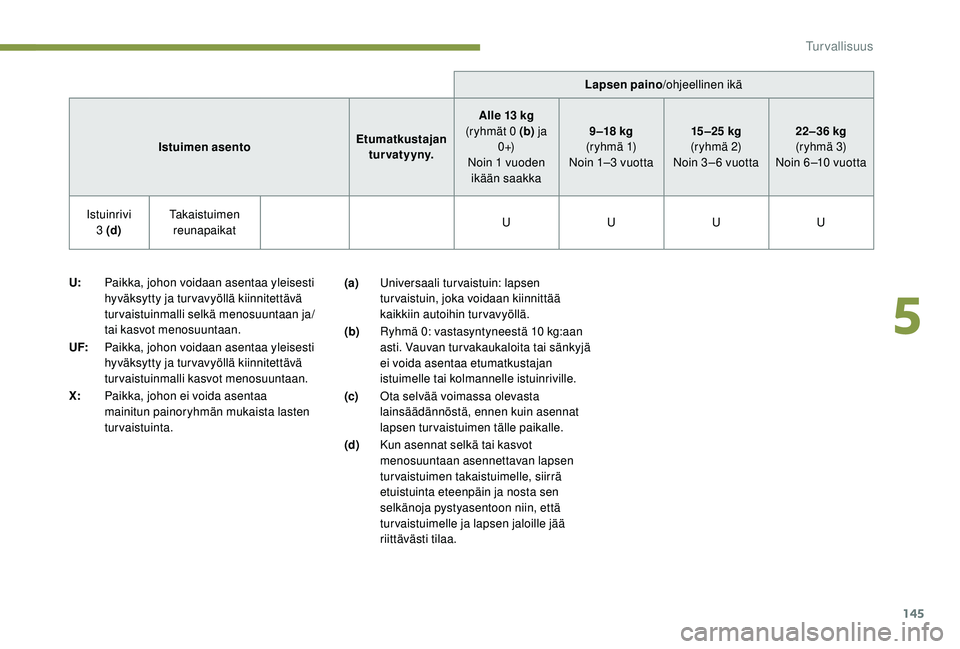

(a)Universaali turvaistuin: lapsen
turvaistuin, joka voidaan kiinnittää
kaikkiin autoihin turvavyöllä.
(b) Ryhmä 0: vastasyntyneestä 10
kg:aan
asti. Vauvan turvakaukaloita tai sänkyjä
ei voida asentaa etumatkustajan
istuimelle tai kolmannelle istuinriville.
(c) Ota selvää voimassa olevasta
lainsäädännöstä, ennen kuin asennat
lapsen turvaistuimen tälle paikalle.
(d) Kun asennat selkä tai kasvot
menosuuntaan asennettavan lapsen
turvaistuimen takaistuimelle, siirrä
etuistuinta eteenpäin ja nosta sen
selkänoja pystyasentoon niin, että
turvaistuimelle ja lapsen jaloille jää
riittävästi tilaa.
U:
Paikka, johon voidaan asentaa yleisesti
hyväksytty ja tur vavyöllä kiinnitettävä
turvaistuinmalli selkä menosuuntaan ja/
tai kasvot menosuuntaan.
UF: Paikka, johon voidaan asentaa yleisesti
hyväksytty ja tur vavyöllä kiinnitettävä
turvaistuinmalli kasvot menosuuntaan.
X: Paikka, johon ei voida asentaa
mainitun painoryhmän mukaista lasten
turvaistuinta. Lapsen paino
/ohjeellinen ikä
Istuimen asento Etumatkustajan
tur vat y yny. Alle 13 kg
(ryhmät 0 (b)
ja
0 +)
Noin 1 vuoden
ikään saakka 9 –18

kg
(r y h m ä 1)
Noin 1–3 vuotta
15 –25

kg
(r yhmä 2)
Noin 3 – 6 vuotta
22–36 kg
(r yhmä 3)
Noin 6 –10 vuotta
Istuinrivi 3

(d)
Takaistuimen
reunapaikat U
UUU
5
Turvallisuus

146

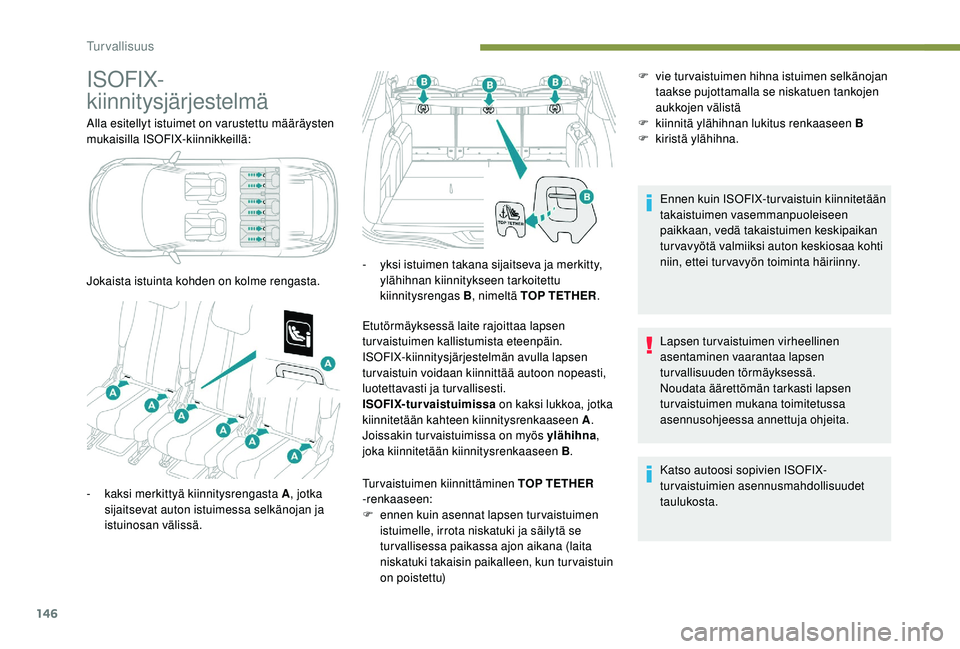

ISOFIX-
kiinnitysjärjestelmä
Alla esitellyt istuimet on varustettu määräysten
mukaisilla ISOFIX-kiinnikkeillä:
Jokaista istuinta kohden on kolme rengasta.Etutörmäyksessä laite rajoittaa lapsen
turvaistuimen kallistumista eteenpäin.
ISOFIX-kiinnitysjärjestelmän avulla lapsen
turvaistuin voidaan kiinnittää autoon nopeasti,
luotettavasti ja turvallisesti.
ISOFIX-turvaistuimissa on kaksi lukkoa, jotka
kiinnitetään kahteen kiinnitysrenkaaseen A .
Joissakin tur vaistuimissa on myös ylähihna ,
joka kiinnitetään kiinnitysrenkaaseen B .F

v
ie turvaistuimen hihna istuimen selkänojan
taakse pujottamalla se niskatuen tankojen
aukkojen välistä
F k iinnitä ylähihnan lukitus renkaaseen B
F k iristä ylähihna.
Ennen kuin ISOFIX-turvaistuin kiinnitetään
takaistuimen vasemmanpuoleiseen
paikkaan, vedä takaistuimen keskipaikan
tur vavyötä valmiiksi auton keskiosaa kohti
niin, ettei turvavyön toiminta häiriinny.
Lapsen turvaistuimen virheellinen
asentaminen vaarantaa lapsen
turvallisuuden törmäyksessä.
Noudata äärettömän tarkasti lapsen
turvaistuimen mukana toimitetussa
asennusohjeessa annettuja ohjeita.
Katso autoosi sopivien ISOFIX-
turvaistuimien asennusmahdollisuudet
taulukosta.
-
ka

ksi merkittyä kiinnitysrengasta A , jotka
sijaitsevat auton istuimessa selkänojan ja
istuinosan välissä. -

y
ksi istuimen takana sijaitseva ja merkitty,
ylähihnan kiinnitykseen tarkoitettu
kiinnitysrengas B , nimeltä TOP TETHER .
Turvaistuimen kiinnittäminen TOP TETHER
-renkaaseen:
F

en
nen kuin asennat lapsen turvaistuimen
istuimelle, irrota niskatuki ja säilytä se
turvallisessa paikassa ajon aikana (laita
niskatuki takaisin paikalleen, kun turvaistuin
on poistettu)
Turvallisuus

147

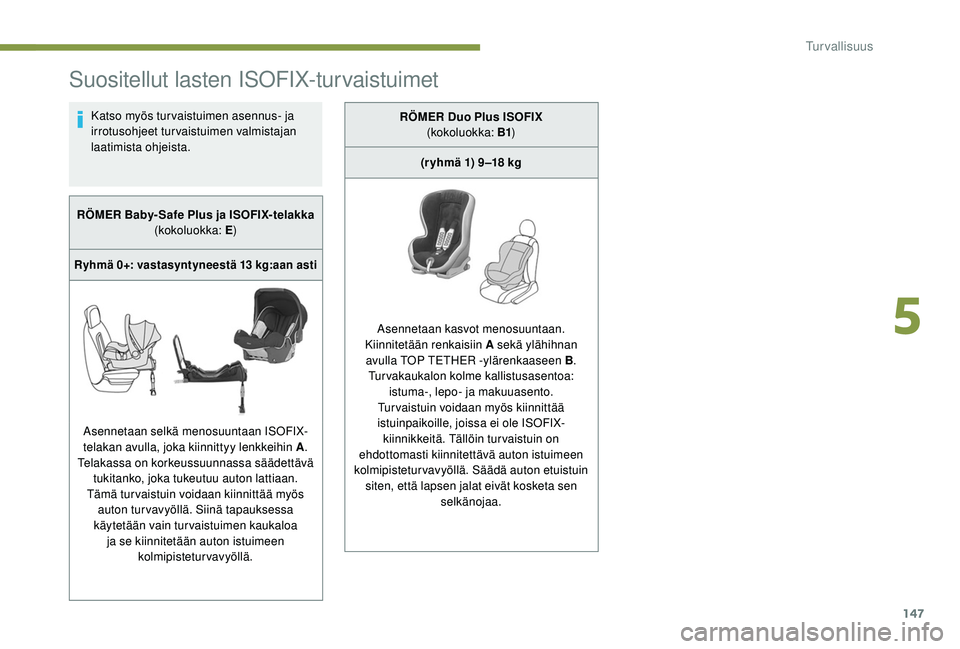

Suositellut lasten ISOFIX-turvaistuimet
Katso myös tur vaistuimen asennus- ja
irrotusohjeet turvaistuimen valmistajan
laatimista ohjeista.
RÖMER Baby-Safe Plus ja ISOFIX-telakka (kokoluokka: E )
Ryhmä 0+: vastasyntyneestä 13 kg:aan asti
Asennetaan selkä menosuuntaan ISOFIX-
telakan avulla, joka kiinnittyy lenkkeihin A .
Telakassa on korkeussuunnassa säädettävä tukitanko, joka tukeutuu auton lattiaan.
Tämä turvaistuin voidaan kiinnittää myös auton turvavyöllä. Siinä tapauksessa
käytetään vain turvaistuimen kaukaloa ja se kiinnitetään auton istuimeen kolmipisteturvavyöllä. RÖMER Duo Plus ISOFIX
(kokoluokka: B1 )
(r yhmä 1) 9 –18 kg
Asennetaan kasvot menosuuntaan.
Kiinnitetään renkaisiin A sekä ylähihnan avulla TOP TETHER -ylärenkaaseen B .
Turvakaukalon kolme kallistusasentoa: istuma-, lepo- ja makuuasento.
Turvaistuin voidaan myös kiinnittää
istuinpaikoille, joissa ei ole ISOFIX- kiinnikkeitä. Tällöin turvaistuin on
ehdottomasti kiinnitettävä auton istuimeen
kolmipistetur vavyöllä. Säädä auton etuistuin siten, että lapsen jalat eivät kosketa sen selkänojaa.
5
Turvallisuus

148

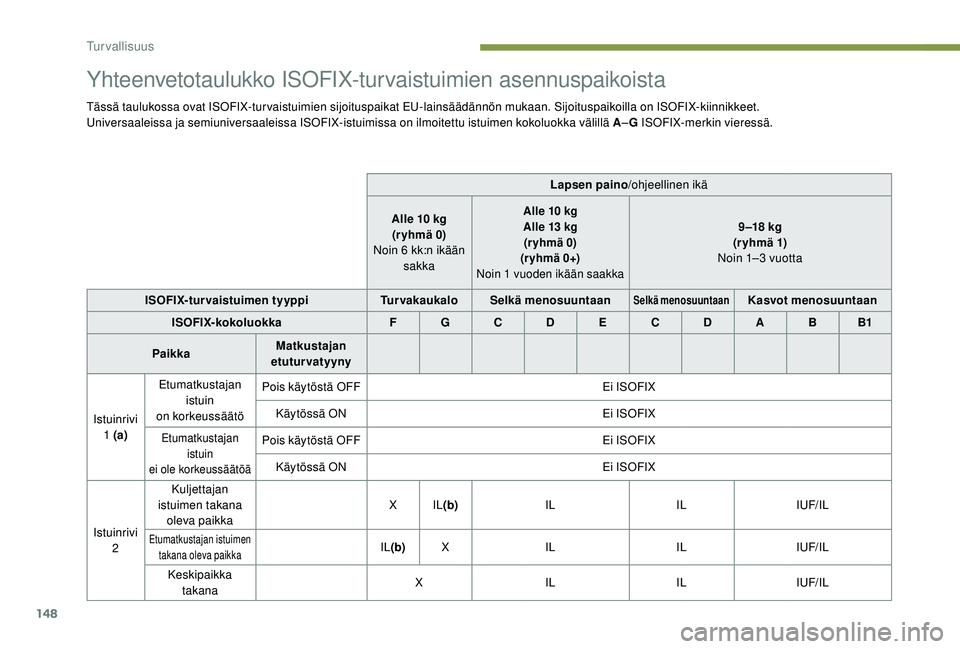

Yhteenvetotaulukko ISOFIX-turvaistuimien asennuspaikoista
Tässä taulukossa ovat ISOFIX-turvaistuimien sijoituspaikat EU-lainsäädännön mukaan. Sijoituspaikoilla on ISOFIX-kiinnikkeet.
Universaaleissa ja semiuniversaaleissa ISOFIX-istuimissa on ilmoitettu istuimen kokoluokka välillä A–G ISOFIX-merkin vieressä.
Lapsen paino /ohjeellinen ikä
Alle 10
kg
(r yhmä 0)
Noin 6
kk:n ikään
sakka
Alle 10 kg
A lle 13 kg
(r yhmä 0)
(r yhmä 0+)
Noin 1

vuoden ikään saakka9 –18 kg
(r yh m ä 1)
Noin 1–3
vuotta
ISOFIX-turvaistuimen tyyppi TurvakaukaloSelkä menosuuntaan
Selkä menosuuntaanKasvot menosuuntaan
ISOFIX- kokoluokka F G C D E C D A B B1
Paikka Matkustajan
etuturvatyyny
Istuinrivi 1

(a) Etumatkustajan
istuin
on korkeussäätö Pois käytöstä OFF
Ei ISOFIX
Käytössä ON Ei ISOFIX
Etumatkustajan
istuin
ei ole korkeussäätöäPois käytöstä OFF Ei ISOFIX
Käytössä ON Ei ISOFIX
Istuinrivi 2 Kuljettajan
istuimen takana oleva paikka X
IL(b) IL ILIUF/IL
Etumatkustajan istuimen
takana oleva paikkaIL(b) X IL ILIUF/IL
Keskipaikka takana X
IL ILIUF/IL
Turvallisuus

149

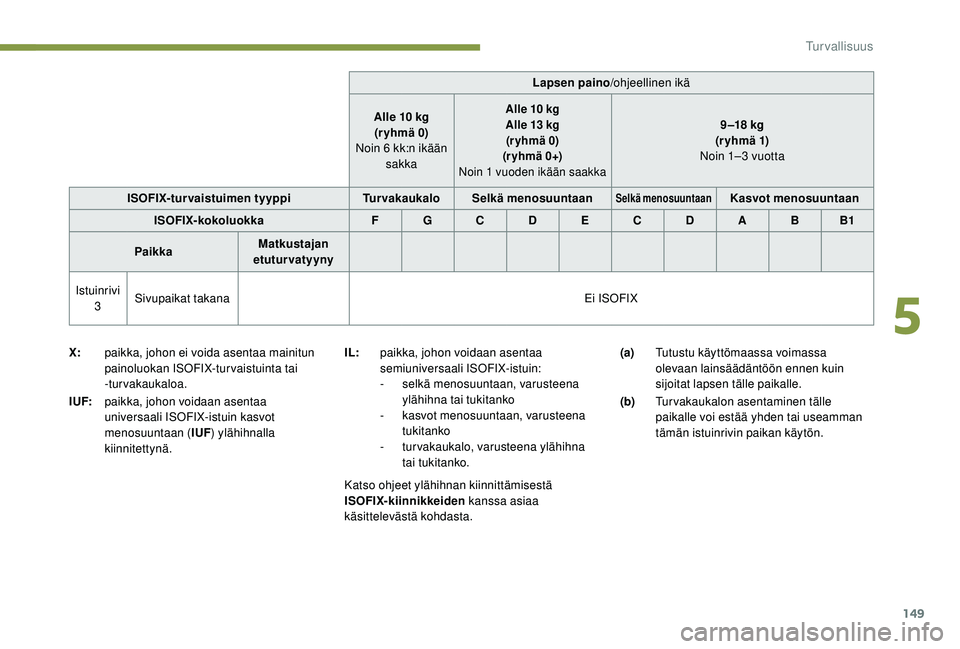

X:paikka, johon ei voida asentaa mainitun
painoluokan ISOFIX-turvaistuinta tai
-turvakaukaloa.
I UF: paikka, johon voidaan asentaa
universaali ISOFIX-istuin kasvot
menosuuntaan ( IUF) ylähihnalla
kiinnitettynä. IL:
paikka, johon voidaan asentaa
semiuniversaali ISOFIX-istuin:
-
s

elkä menosuuntaan, varusteena
ylähihna tai tukitanko
-

k
asvot menosuuntaan, varusteena
tukitanko
-
tu

rvakaukalo, varusteena ylähihna
tai tukitanko. (a)
Tutustu käyttömaassa voimassa
olevaan lainsäädäntöön ennen kuin
sijoitat lapsen tälle paikalle.
(b) Turvakaukalon asentaminen tälle
paikalle voi estää yhden tai useamman
tämän istuinrivin paikan käytön.
Lapsen paino
/ohjeellinen ikä
Alle 10 kg
(r yhmä 0)
Noin 6 kk:n ikään
sakka
Alle 10 kg
A lle 13 kg
(r yhmä 0)
(r yhmä 0+)
Noin 1

vuoden ikään saakka9 –18 kg
(r yh m ä 1)
Noin 1–3
vuotta
ISOFIX-turvaistuimen tyyppi TurvakaukaloSelkä menosuuntaan
Selkä menosuuntaanKasvot menosuuntaan
ISOFIX- kokoluokka F G C D E C D A B B1
Paikka Matkustajan
etuturvatyyny
Istuinrivi 3 Sivupaikat takana
Ei ISOFIX
Katso ohjeet ylähihnan kiinnittämisestä
ISOFIX-kiinnikkeiden kanssa asiaa
käsittelevästä kohdasta.
5
Turvallisuus

150

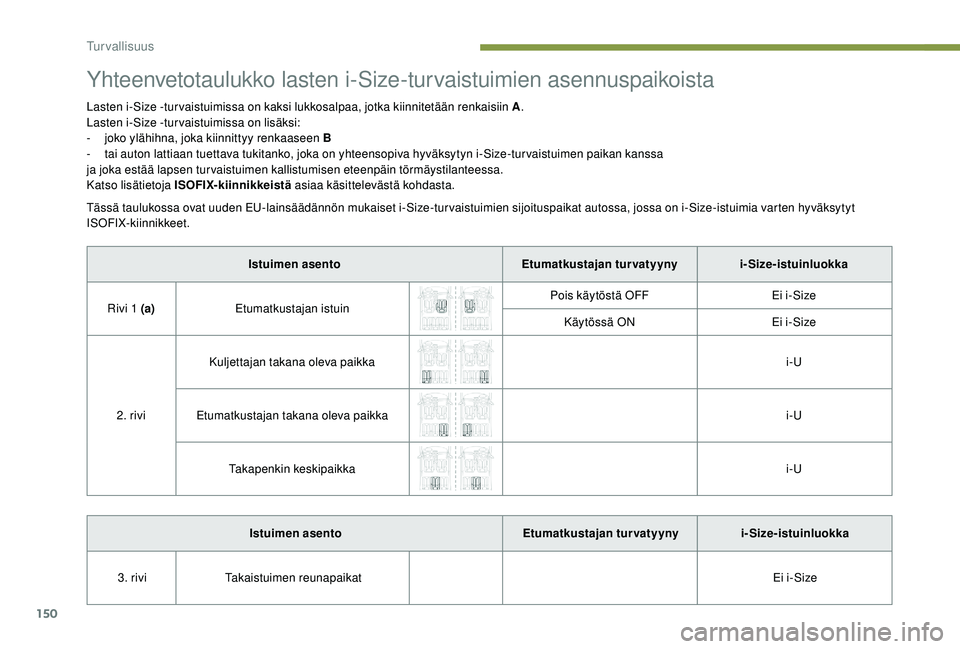

Yhteenvetotaulukko lasten i-Size-turvaistuimien asennuspaikoista
Lasten i-Size -turvaistuimissa on kaksi lukkosalpaa, jotka kiinnitetään renkaisiin A.
Lasten i-Size -turvaistuimissa on lisäksi:
-
j

oko ylähihna, joka kiinnittyy renkaaseen B
-

t
ai auton lattiaan tuettava tukitanko, joka on yhteensopiva hyväksytyn i-Size-tur vaistuimen paikan kanssa
ja joka estää lapsen turvaistuimen kallistumisen eteenpäin törmäystilanteessa.
Katso lisätietoja ISOFIX-kiinnikkeistä asiaa käsittelevästä kohdasta.
Tässä taulukossa ovat uuden EU-lainsäädännön mukaiset i-Size-turvaistuimien sijoituspaikat autossa, jossa on i-Size-istuimia varten hyväksytyt
ISOFIX-kiinnikkeet.
Istuimen asento Etumatkustajan turvatyynyi-Size-istuinluokka
Rivi 1
(a) Etumatkustajan istuin Pois käytöstä OFF
Ei i-Size
Käytössä ON Ei i-Size
2. rivi Kuljettajan takana oleva paikka
i-U
Etumatkustajan takana oleva paikka i-U
Takapenkin keskipaikka i-U
Istuimen asento Etumatkustajan turvatyynyi-Size-istuinluokka
3. rivi Takaistuimen reunapaikat Ei i-Size
Turvallisuus
