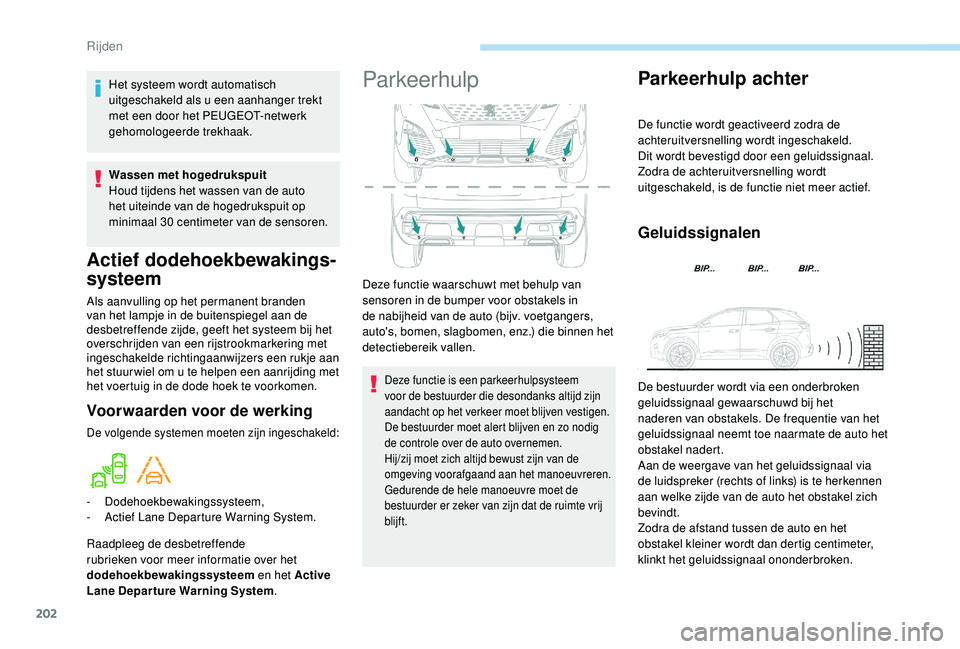

Actief dodehoekbewakings-
systeem
Als aanvulling op het permanent branden
van het lampje in de buitenspiegel aan de
desbetreffende zijde, geeft het systeem bij het
overschrijden van een rijstrookmarkering met
ingeschakelde richtingaanwijzers een rukje aan
het stuur wiel om u te helpen een aanrijding met
het voertuig in de dode hoek te voorkomen.
Voorwaarden voor de werking
De volgende systemen moeten zijn ingeschakeld:
- Dodehoekbewakingssysteem,
- A ctief Lane Departure Warning System.
Raadpleeg de desbetreffende
rubrieken voor meer informatie over het
dodehoekbewakingssysteem en het Active
Lane Departure Warning System .
Parkeerhulp
Deze functie is een parkeerhulpsysteem
voor de bestuurder die desondanks altijd zijn
aandacht op het verkeer moet blijven vestigen.
De bestuurder moet alert blijven en zo nodig
de controle over de auto overnemen.
Hij/zij moet zich altijd bewust zijn van de
omgeving voorafgaand aan het manoeuvreren.
Gedurende de hele manoeuvre moet de
bestuurder er zeker van zijn dat de ruimte vrij
blijft.
Parkeerhulp achter
De functie wordt geactiveerd zodra de
achteruitversnelling wordt ingeschakeld.
Dit wordt bevestigd door een geluidssignaal.
Zodra de achteruitversnelling wordt
uitgeschakeld, is de functie niet meer actief.
Geluidssignalen
De bestuurder wordt via een onderbroken
geluidssignaal gewaarschuwd bij het
naderen van obstakels. De frequentie van het
geluidssignaal neemt toe naarmate de auto het
obstakel nadert.
Aan de weergave van het geluidssignaal via
de luidspreker (rechts of links) is te herkennen
aan welke zijde van de auto het obstakel zich
bevindt.
Zodra de afstand tussen de auto en het
obstakel kleiner wordt dan dertig centimeter,
klinkt het geluidssignaal ononderbroken.
Deze functie waarschuwt met behulp van
sensoren in de bumper voor obstakels in
de nabijheid van de auto (bijv. voetgangers,
auto's, bomen, slagbomen, enz.) die binnen het
detectiebereik vallen.
Het systeem wordt automatisch
uitgeschakeld als u een aanhanger trekt
met een door het PEUGEOT-netwerk
gehomologeerde trekhaak.
Wassen met hogedrukspuit
Houd tijdens het wassen van de auto
het uiteinde van de hogedrukspuit op
minimaal 30 centimeter van de sensoren.
Rijden

203

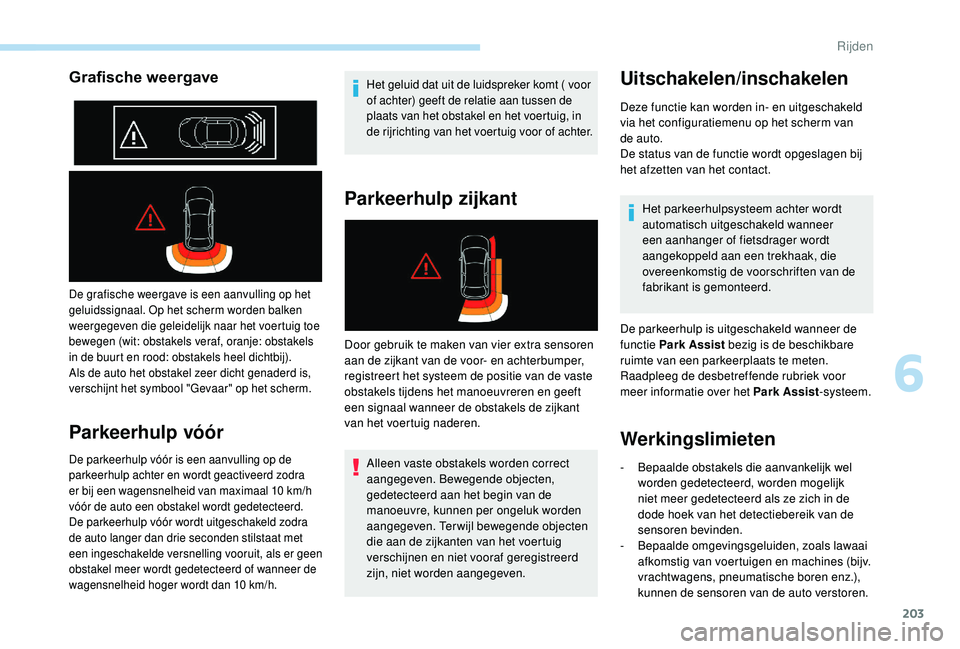

Grafische weergave
De grafische weergave is een aanvulling op het
geluidssignaal. Op het scherm worden balken
weergegeven die geleidelijk naar het voertuig toe
bewegen (wit: obstakels veraf, oranje: obstakels
in de buurt en rood: obstakels heel dichtbij).
Als de auto het obstakel zeer dicht genaderd is,
verschijnt het symbool "Gevaar" op het scherm.
Parkeerhulp vóór
De parkeerhulp vóór is een aanvulling op de
parkeerhulp achter en wordt geactiveerd zodra
er bij een wagensnelheid van maximaal 10 km/h
vóór de auto een obstakel wordt gedetecteerd.
De parkeerhulp vóór wordt uitgeschakeld zodra
de auto langer dan drie seconden stilstaat met
een ingeschakelde versnelling vooruit, als er geen
obstakel meer wordt gedetecteerd of wanneer de
wagensnelheid hoger wordt dan 10 km/h.
Het geluid dat uit de luidspreker komt ( voor
of achter) geeft de relatie aan tussen de
plaats van het obstakel en het voertuig, in
de rijrichting van het voertuig voor of achter.
Parkeerhulp zijkant
Door gebruik te maken van vier extra sensoren
aan de zijkant van de voor- en achterbumper,
registreert het systeem de positie van de vaste
obstakels tijdens het manoeuvreren en geeft
een signaal wanneer de obstakels de zijkant
van het voertuig naderen.Alleen vaste obstakels worden correct
aangegeven. Bewegende objecten,
gedetecteerd aan het begin van de
manoeuvre, kunnen per ongeluk worden
aangegeven. Terwijl bewegende objecten
die aan de zijkanten van het voertuig
verschijnen en niet vooraf geregistreerd
zijn, niet worden aangegeven.
Uitschakelen/inschakelen
Deze functie kan worden in- en uitgeschakeld
via het configuratiemenu op het scherm van
de auto.
De status van de functie wordt opgeslagen bij
het afzetten van het contact.Het parkeerhulpsysteem achter wordt
automatisch uitgeschakeld wanneer
een aanhanger of fietsdrager wordt
aangekoppeld aan een trekhaak, die
overeenkomstig de voorschriften van de
fabrikant is gemonteerd.
De parkeerhulp is uitgeschakeld wanneer de
functie Park Assist bezig is de beschikbare
ruimte van een parkeerplaats te meten.
Raadpleeg de desbetreffende rubriek voor
meer informatie over het Park Assist -systeem.
Werkingslimieten
- Bepaalde obstakels die aanvankelijk wel
worden gedetecteerd, worden mogelijk
niet meer gedetecteerd als ze zich in de
dode hoek van het detectiebereik van de
sensoren bevinden.
-

B
epaalde omgevingsgeluiden, zoals lawaai
afkomstig van voertuigen en machines (bijv.
vrachtwagens, pneumatische boren enz.),
kunnen de sensoren van de auto verstoren.
6
Rijden

204
- Bepaalde materialen (stoffen) kunnen geluidsgolven absorberen: hierdoor worden
voetgangers mogelijk niet gedetecteerd.
-

O
phopingen van sneeuw of dode bladeren
op de weg kunnen de sensoren van de auto
verstoren.
-

E
en aanrijding aan de voorzijde
of achterzijde van de auto kan de
sensorinstellingen verstoren, hetgeen niet
altijd door het systeem wordt vastgesteld:
afstandsmetingen kunnen hierdoor incorrect
zijn.
-

B
ij zware belading van de bagageruimte kan
de hoek van de auto de afstandsmetingen
verstoren.
-

D
e sensoren kunnen worden beïnvloed
door slechte weersomstandigheden (zware
regenval, dichte mist, sneeuwval, enz.).
Aanbevelingen over
onderhoud
Let er bij slecht weer en in de winter
altijd op dat de sensoren niet met
modder, sneeuw of ijs bedekt zijn. Bij het
inschakelen van de achteruitversnelling
geeft een geluidssignaal (lange pieptoon)
aan dat de sensoren mogelijk vuil zijn. Wassen met een hogedrukreiniger
Houd tijdens het wassen van de auto
het uiteinde van de hogedrukspuit op
minimaal 30 cm van de sensoren.
Storing
In het geval van een storing
bij inschakelen van de
achteruitversnelling gaat dit lampje
branden op het instrumentenpaneel,
in combinatie met een melding en
een geluidssignaal (kort piepgeluid).
Neem contact op met het PEUGEOT-netwerk
of een gekwalificeerde werkplaats om het
systeem te laten controleren.
Visiopark 1 – Visiopark 2
In het venster links kan de omgeving op
verschillende manieren worden weergegeven:
-


standaardweergave,
-


180°-weergave,
-
i

ngezoomde weergave.
Bij een draaiende motor kunnen met deze
systemen weergaven van de directe omgeving
van de auto worden weergegeven op het
touchscreen met behulp van één camera voor
Visiopark 1 en twee camera’s voor Visiopark 2.
Het scherm wordt in twee vensters opgedeeld:
links wordt de omgeving weergegeven zoals
die door de camera('s) wordt geregistreerd
en rechts wordt een samengesteld beeld van
bovenaf van de directe omgeving van de auto
weergegeven.
De informatie van de parkeerhulpsensoren
wordt ook weergegeven op het beeld van
bovenaf van de auto.
Rijden

205

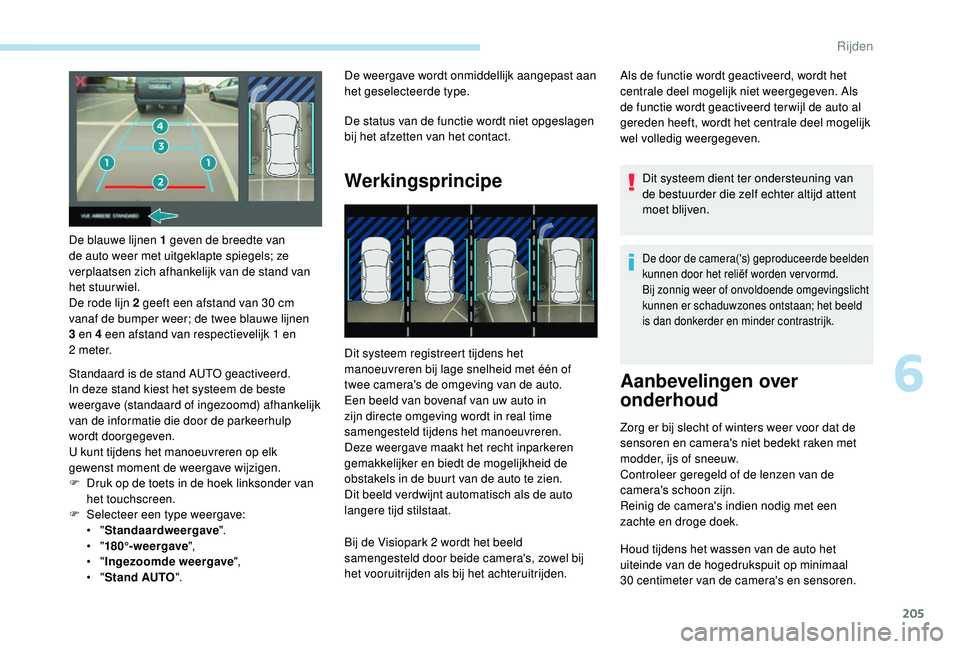

De blauwe lijnen 1 geven de breedte van
de auto weer met uitgeklapte spiegels; ze
verplaatsen zich afhankelijk van de stand van
het stuurwiel.
De rode lijn 2 geeft een afstand van 30 cm
vanaf de bumper weer; de twee blauwe lijnen
3 en 4 een afstand van respectievelijk 1 en
2

m e t e r.
Standaard is de stand AUTO geactiveerd.
In deze stand kiest het systeem de beste
weergave (standaard of ingezoomd) afhankelijk
van de informatie die door de parkeerhulp
wordt doorgegeven.
U kunt tijdens het manoeuvreren op elk
gewenst moment de weergave wijzigen.
F

D
ruk op de toets in de hoek linksonder van
het touchscreen.
F

Sel
ecteer een type weergave:
•
"Standaardweergave ".
•
"180°-weergave ",
•
"Ingezoomde weergave ",
•
"Stand AUTO ". De weergave wordt onmiddellijk aangepast aan
het geselecteerde type.
De status van de functie wordt niet opgeslagen
bij het afzetten van het contact.
Werkingsprincipe
Dit systeem registreert tijdens het
manoeuvreren bij lage snelheid met één of
twee camera's de omgeving van de auto.
Een beeld van bovenaf van uw auto in
zijn directe omgeving wordt in real time
samengesteld tijdens het manoeuvreren.
Deze weergave maakt het recht inparkeren
gemakkelijker en biedt de mogelijkheid de
obstakels in de buurt van de auto te zien.
Dit beeld verdwijnt automatisch als de auto
langere tijd stilstaat.
Als de functie wordt geactiveerd, wordt het
centrale deel mogelijk niet weergegeven. Als
de functie wordt geactiveerd ter wijl de auto al
gereden heeft, wordt het centrale deel mogelijk
wel volledig weergegeven.
Dit systeem dient ter ondersteuning van
de bestuurder die zelf echter altijd attent
moet blijven.
De door de camera('s) geproduceerde beelden
kunnen door het reliëf worden ver vormd.
Bij zonnig weer of onvoldoende omgevingslicht
kunnen er schaduwzones ontstaan; het beeld
is dan donkerder en minder contrastrijk.
Aanbevelingen over
onderhoud
Zorg er bij slecht of winters weer voor dat de
sensoren en camera's niet bedekt raken met
modder, ijs of sneeuw.
Controleer geregeld of de lenzen van de
camera's schoon zijn.
Reinig de camera's indien nodig met een
zachte en droge doek.
Bij de Visiopark 2 wordt het beeld
samengesteld door beide camera's, zowel bij
het vooruitrijden als bij het achteruitrijden. Houd tijdens het wassen van de auto het
uiteinde van de hogedrukspuit op minimaal
30


centimeter van de camera's en sensoren.
6
Rijden

206

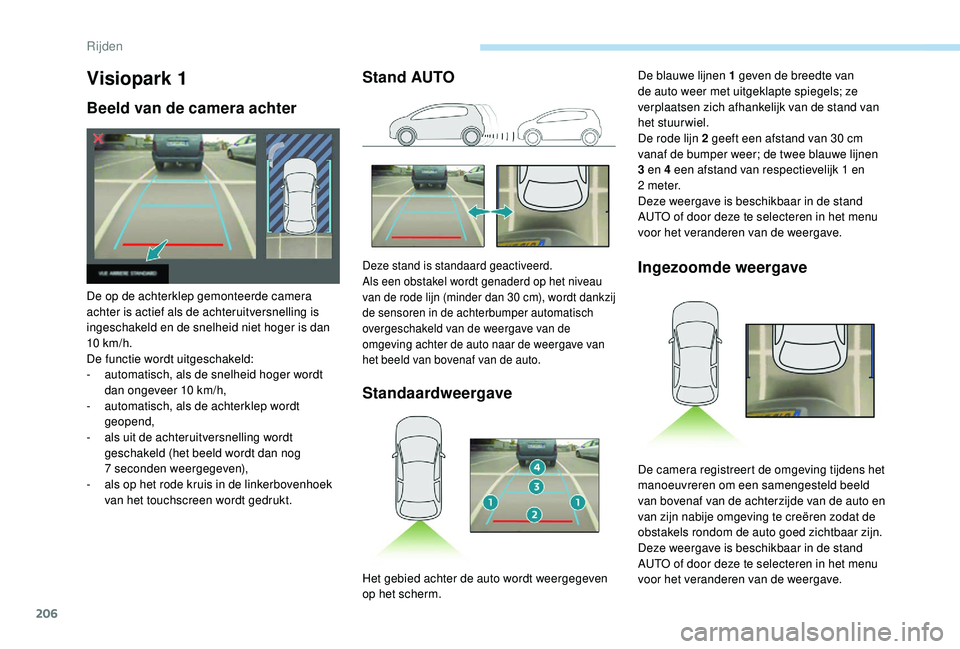

Visiopark 1
Beeld van de camera achter
De op de achterklep gemonteerde camera
achter is actief als de achteruitversnelling is
ingeschakeld en de snelheid niet hoger is dan
10 km/h.
De functie wordt uitgeschakeld:
-
a
utomatisch, als de snelheid hoger wordt
dan ongeveer 10 km/h,
-

a
utomatisch, als de achterklep wordt
geopend,
-

a
ls uit de achteruitversnelling wordt
geschakeld (het beeld wordt dan nog
7


seconden weergegeven),
-

a
ls op het rode kruis in de linkerbovenhoek
van het touchscreen wordt gedrukt.
Stand AUTO
Standaardweergave
Deze stand is standaard geactiveerd.
Als een obstakel wordt genaderd op het niveau
van de rode lijn (minder dan 30 cm), wordt dankzij
de sensoren in de achterbumper automatisch
overgeschakeld van de weergave van de
omgeving achter de auto naar de weergave van
het beeld van bovenaf van de auto.Ingezoomde weergave
De blauwe lijnen 1 geven de breedte van
de auto weer met uitgeklapte spiegels; ze
verplaatsen zich afhankelijk van de stand van
het stuurwiel.
De rode lijn 2 geeft een afstand van 30 cm
vanaf de bumper weer; de twee blauwe lijnen
3 en 4 een afstand van respectievelijk 1 en
2


m e t e r.
Deze weergave is beschikbaar in de stand
AUTO of door deze te selecteren in het menu
voor het veranderen van de weergave.
Het gebied achter de auto wordt weergegeven
op het scherm. De camera registreert de omgeving tijdens het
manoeuvreren om een samengesteld beeld
van bovenaf van de achterzijde van de auto en
van zijn nabije omgeving te creëren zodat de
obstakels rondom de auto goed zichtbaar zijn.
Deze weergave is beschikbaar in de stand
AUTO of door deze te selecteren in het menu
voor het veranderen van de weergave.
Rijden

208

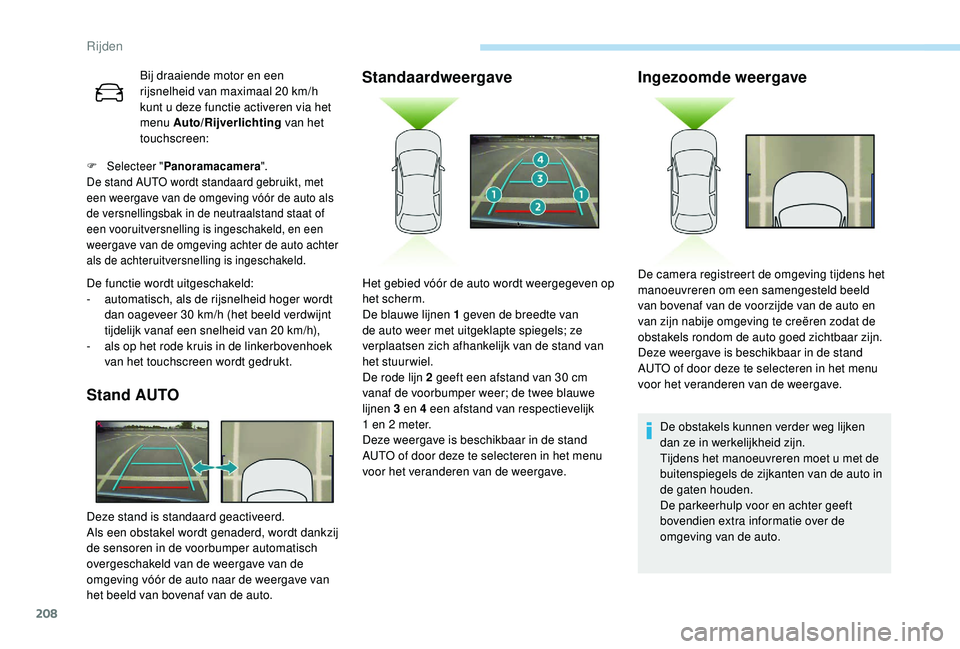

Bij draaiende motor en een
rijsnelheid van maximaal 20 km/h
kunt u deze functie activeren via het
menu Auto/Rijverlichting van het
touchscreen:
F Selecteer " Panoramacamera ".
De stand AUTO wordt standaard gebruikt, met
een weergave van de omgeving vóór de auto als
de versnellingsbak in de neutraalstand staat of
een vooruitversnelling is ingeschakeld, en een
weergave van de omgeving achter de auto achter
als de achteruitversnelling is ingeschakeld.
De functie wordt uitgeschakeld:
- a utomatisch, als de rijsnelheid hoger wordt
dan oageveer 30 km/h (het beeld verdwijnt
tijdelijk vanaf een snelheid van 20 km/h),
-

a
ls op het rode kruis in de linkerbovenhoek
van het touchscreen wordt gedrukt.
Stand AUTO
Deze stand is standaard geactiveerd.
Als een obstakel wordt genaderd, wordt dankzij
de sensoren in de voorbumper automatisch
overgeschakeld van de weergave van de
omgeving vóór de auto naar de weergave van
het beeld van bovenaf van de auto.
Standaardweergave Ingezoomde weergave
De obstakels kunnen verder weg lijken
dan ze in werkelijkheid zijn.
Tijdens het manoeuvreren moet u met de
buitenspiegels de zijkanten van de auto in
de gaten houden.
De parkeerhulp voor en achter geeft
bovendien extra informatie over de
omgeving van de auto.
Het gebied vóór de auto wordt weergegeven op
het scherm.
De blauwe lijnen 1 geven de breedte van
de auto weer met uitgeklapte spiegels; ze
verplaatsen zich afhankelijk van de stand van
het stuurwiel.
De rode lijn 2 geeft een afstand van 30 cm
vanaf de voorbumper weer; de twee blauwe
lijnen 3 en 4 een afstand van respectievelijk
1

en 2 meter.
Deze weergave is beschikbaar in de stand
AUTO of door deze te selecteren in het menu
voor het veranderen van de weergave. De camera registreert de omgeving tijdens het
manoeuvreren om een samengesteld beeld
van bovenaf van de voorzijde van de auto en
van zijn nabije omgeving te creëren zodat de
obstakels rondom de auto goed zichtbaar zijn.
Deze weergave is beschikbaar in de stand
AUTO of door deze te selecteren in het menu
voor het veranderen van de weergave.
Rijden

209

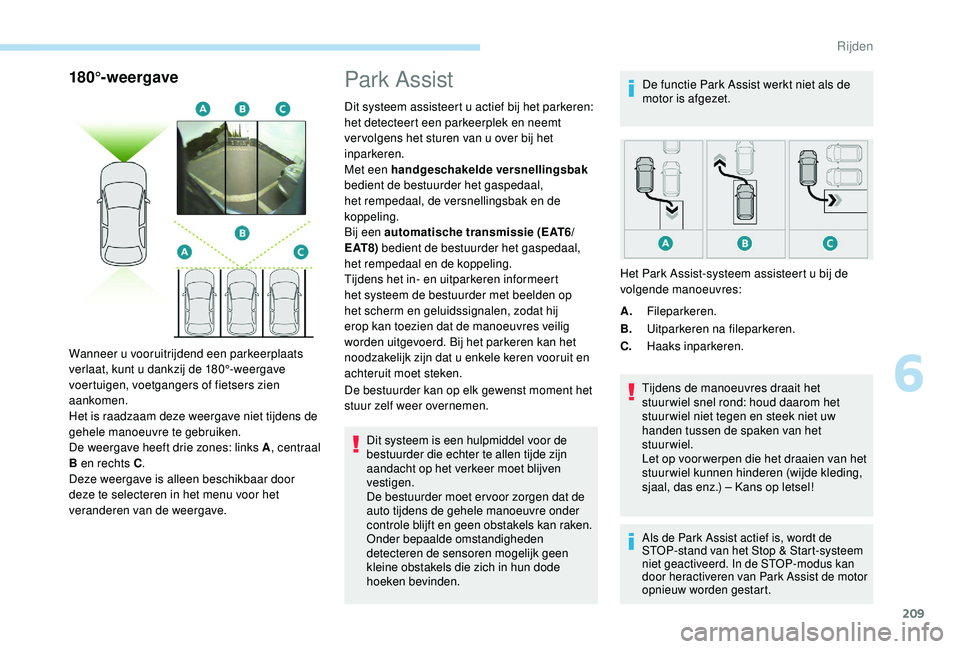

180°-weergave
Wanneer u vooruitrijdend een parkeerplaats
verlaat, kunt u dankzij de 180°-weergave
voertuigen, voetgangers of fietsers zien
aankomen.
Het is raadzaam deze weergave niet tijdens de
gehele manoeuvre te gebruiken.
De weergave heeft drie zones: links A, centraal
B en rechts C .
Deze weergave is alleen beschikbaar door
deze te selecteren in het menu voor het
veranderen van de weergave.
Park Assist
Dit systeem assisteert u actief bij het parkeren:
het detecteert een parkeerplek en neemt
ver volgens het sturen van u over bij het
inparkeren.
Met een handgeschakelde versnellingsbak
bedient de bestuurder het gaspedaal,
het rempedaal, de versnellingsbak en de
koppeling.
Bij een automatische transmissie (EAT6/
E AT 8) bedient de bestuurder het gaspedaal,
het rempedaal en de koppeling.
Tijdens het in- en uitparkeren informeert
het systeem de bestuurder met beelden op
het scherm en geluidssignalen, zodat hij
erop kan toezien dat de manoeuvres veilig
worden uitgevoerd. Bij het parkeren kan het
noodzakelijk zijn dat u enkele keren vooruit en
achteruit moet steken.
De bestuurder kan op elk gewenst moment het
stuur zelf weer overnemen.
Dit systeem is een hulpmiddel voor de
bestuurder die echter te allen tijde zijn
aandacht op het verkeer moet blijven
vestigen.
De bestuurder moet er voor zorgen dat de
auto tijdens de gehele manoeuvre onder
controle blijft en geen obstakels kan raken.
Onder bepaalde omstandigheden
detecteren de sensoren mogelijk geen
kleine obstakels die zich in hun dode
hoeken bevinden.
De functie Park Assist werkt niet als de
motor is afgezet.
A. Fileparkeren.
B. Uitparkeren na fileparkeren.
C. Haaks inparkeren.
Tijdens de manoeuvres draait het
stuur wiel snel rond: houd daarom het
stuur wiel niet tegen en steek niet uw
handen tussen de spaken van het
stuurwiel.
Let op voor werpen die het draaien van het
stuurwiel kunnen hinderen (wijde kleding,
sjaal, das enz.) – Kans op letsel!
Als de Park Assist actief is, wordt de
STOP-stand van het Stop & Start-systeem
niet geactiveerd. In de STOP-modus kan
door heractiveren van Park Assist de motor
opnieuw worden gestart.
Het Park Assist-systeem assisteert u bij de
volgende manoeuvres:
6
Rijden

214

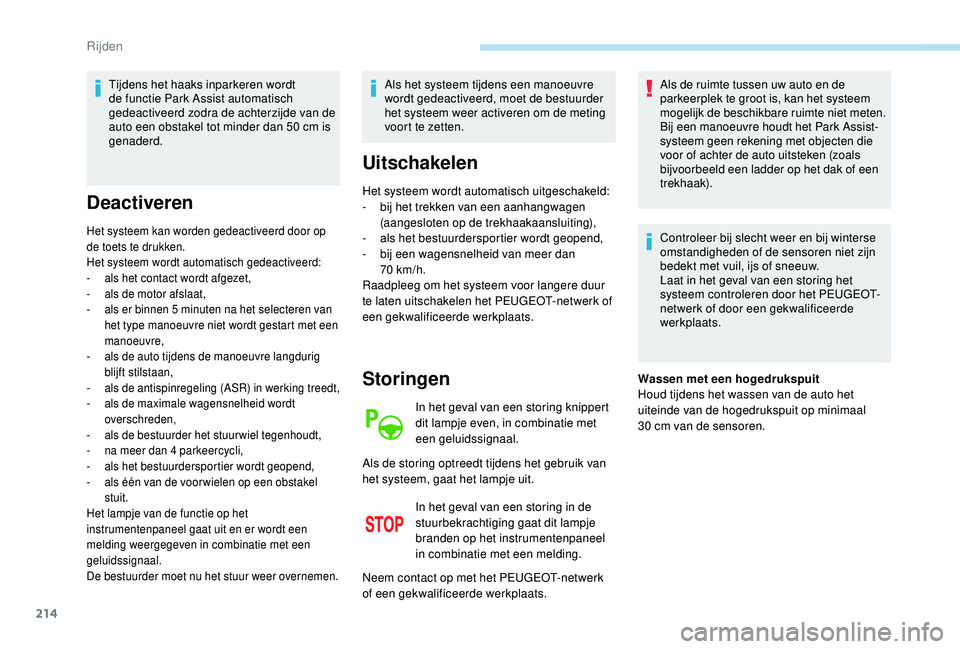

Tijdens het haaks inparkeren wordt
de functie Park Assist automatisch
gedeactiveerd zodra de achterzijde van de
auto een obstakel tot minder dan 50 cm is
genaderd.
Deactiveren
Het systeem kan worden gedeactiveerd door op
de toets te drukken.
Het systeem wordt automatisch gedeactiveerd:
-
a
ls het contact wordt afgezet,
-

a
ls de motor afslaat,
-

a
ls er binnen 5 minuten na het selecteren van
het type manoeuvre niet wordt gestart met een
manoeuvre,
-

a
ls de auto tijdens de manoeuvre langdurig
blijft stilstaan,
-

a
ls de antispinregeling (ASR) in werking treedt,
-

a
ls de maximale wagensnelheid wordt
overschreden,
-

a
ls de bestuurder het stuur wiel tegenhoudt,
-

n
a meer dan 4 parkeercycli,
-

a
ls het bestuurdersportier wordt geopend,
-

a
ls één van de voor wielen op een obstakel
stuit.
Het lampje van de functie op het
instrumentenpaneel gaat uit en er wordt een
melding weergegeven in combinatie met een
geluidssignaal.
De bestuurder moet nu het stuur weer overnemen.
Als het systeem tijdens een manoeuvre
wordt gedeactiveerd, moet de bestuurder
het systeem weer activeren om de meting
voort te zetten.
Uitschakelen
Het systeem wordt automatisch uitgeschakeld:
- b ij het trekken van een aanhangwagen
(aangesloten op de trekhaakaansluiting),
-

a
ls het bestuurdersportier wordt geopend,
-

b
ij een wagensnelheid van meer dan
70


km/h.
Raadpleeg om het systeem voor langere duur
te laten uitschakelen het PEUGEOT-netwerk of
een gekwalificeerde werkplaats.
Storingen
In het geval van een storing knippert
dit lampje even, in combinatie met
een geluidssignaal.
In het geval van een storing in de
stuurbekrachtiging gaat dit lampje
branden op het instrumentenpaneel
in combinatie met een melding.
Als de ruimte tussen uw auto en de
parkeerplek te groot is, kan het systeem
mogelijk de beschikbare ruimte niet meten.
Bij een manoeuvre houdt het Park Assist-
systeem geen rekening met objecten die
voor of achter de auto uitsteken (zoals
bijvoorbeeld een ladder op het dak of een
trekhaak).
Controleer bij slecht weer en bij winterse
omstandigheden of de sensoren niet zijn
bedekt met vuil, ijs of sneeuw.
Laat in het geval van een storing het
systeem controleren door het PEUGEOT-
netwerk of door een gekwalificeerde
werkplaats.
Wassen met een hogedrukspuit
Houd tijdens het wassen van de auto het
uiteinde van de hogedrukspuit op minimaal
30

cm van de sensoren.
Als de storing optreedt tijdens het gebruik van
het systeem, gaat het lampje uit.
Neem contact op met het PEUGEOT-netwerk
of een gekwalificeerde werkplaats.
Rijden
