2018 OPEL ZAFIRA C zapalování

Řízení vozidla a jeho provoz2579Nebezpečí
Před doplňováním paliva vypněte
zapalování a všechna externí
topná zařízení se spalovacími
komorami. Vypněte všechny
mobilní telefony.
Při doplňování paliva dodržujte
provozní a bezpečnostní pokyny
čerpací stanice.
9 Nebezpečí
Palivo je hořlavé a výbušné.
Nekuřte. Žádný otevřený oheň
nebo jiskry.
Jestliže ucítíte zápach paliva
uvnitř vozidla, nechte příčinu
ihned odstranit v servisu.
Výstraha
Pokud načerpáte nesprávné palivo, neotáčejte klíčem
v zapalování.
Dvířka hrdla palivové nádrže se
nacházejí na pravé zadní straně
vozidla.
Dvířka hrdla palivové nádrže je
možné otevřít pouze tehdy, pokud je
vozidlo odemknuté. Otevřete kryt
plnicího hrdla palivové nádrže
zatlačením na kryt.
Doplňování benzinu a nafty Pomalým otáčením doleva otevřete
uzávěr hrdla palivové nádrže.
Uzávěr hrdla palivové nádrže je
možné nasadit do držáku na dvířkách
hrdla palivové nádrže.
Chcete-li doplnit palivo, zasuňte
úplně čerpací pistoli a zapněte ji.
Po automatickém vypnutí lze nádrž
ještě doplnit maximálně dvěma
dalšími spuštěními pistole čerpadla.
Výstraha
Přeteklé palivo ihned otřete.
Uzávěr zavřete otáčením ve směru
hodinových ručiček tak, aby zacvakl.
Zavřete dvířka a zaklapněte je.

270Péče o vozidloOpětovné uvedení vozidla do
provozu
Když hodláte vozidlo opětovně uvést
do provozu:
● Připojte svorku k zápornému vývodu akumulátoru vozidla.
Aktivujte elektroniku elektricky
ovládaných oken.
● Zkontrolujte tlak vzduchu v pneumatikách.
● Naplňte nádržku kapaliny ostřikovače.
● Zkontrolujte hladinu motorového oleje.
● Zkontrolujte hladinu chladicí kapaliny.
● Z důvodu omezení trvanlivosti redukčního činidla AdBlue na dva
roky se musí příliš staré redukční činidlo vyměnit. Vyhledejte
pomoc v servisu.
● Pokud je to nutné, namontujte RZ.Recyklace vozidla po
ukončení jeho životnosti
Informace o recyklačních centrech
a recyklaci vozidla po ukončení jeho
životnosti naleznete, je-li to
vyžadováno zákonem, na naší
internetové stránce. Tuto práci svěřte pouze autorizovanému recyklačnímu
středisku.
Vozidla s pohonem na zkapalněný
plyn musí být recyklovány
autorizovaným servisním střediskem
pro vozidla s pohonem na plyn.Kontroly vozidla
Provádění práce9 Varování
Kontroly v motorovém prostoru
provádějte pouze při vypnutém zapalování.
Ventilátor chladiče může začít
pracovat i při vypnutém
zapalování.

Péče o vozidlo2719Nebezpečí
Systém zapalování používá
mimořádně vysoké napětí.
Nedotýkejte se ho.
Kapota motoru
Otevření
Zatáhněte za uvolňovací páčku
a vraťte jí do původní polohy.
Bezpečnostní západku posuňte
stranou, k levé straně vozidla,
a kapotu otevřete.
Kapota motoru je držena v otevřené
poloze automaticky zvedačem.
Pokud se během režimu Autostop
otevře kapota, motor se
z bezpečnostních důvodů
automaticky znovu nastartuje.
Zavření
Před zavřením kapoty zatlačte vzpěru
do držáku.
Kapotu spusťte a z malé výšky
(20-25 cm) ji nechte zapadnout do západky. Zkontrolujte, zda je kapota
zajištěná.Výstraha
Kapotu do západky nezatlačujte,
abyste ji nepromáčkli.
Motorový olej
Hladinu motorového oleje pravidelně kontrolujte, abyste předešli
poškození motoru. Ujistěte se, že je
použit motorový olej správné
specifikace. Doporučené kapaliny
a maziva 3 316.
Maximální spotřeba motorového
oleje je 0,6 litru na 1000 km.
Kontrolu provádějte s vozidlem na
vodorovném povrchu. Motor musí mít provozní teplotu a být vypnut
nejméně pět minut.

Péče o vozidlo275Brzdová kapalina9Varování
Brzdová kapalina je jedovatá
a korozivní. Vyvarujte se kontaktu s očima, pokožkou, tkaninami
a lakovanými povrchy.
Hladina brzdové kapaliny musí být
mezi značkami MIN a MAX .
Pokud je hladina kapaliny pod
značkou MIN, nechte ji doplnit
v servisu.
Brzdová a spojková kapalina 3 316.
Akumulátor vozidla
Akumulátor vozidla je bezúdržbový
pod podmínkou, že charakter jízd
umožňuje dostatečné dobíjení
akumulátoru. Jízdy na krátké
vzdálenosti a časté startování motoru
může akumulátor vybít. Vyhněte se
používání postradatelných
elektrických spotřebičů.
Akumulátory nepatří do domácího
odpadu. Musejí se nechat zlikvidovat
v příslušné recyklační sběrně.
Při odstavení vozidla na dobu delší
než čtyři týdny, může dojít k vybití
akumulátoru. Odpojte svorku od
záporného vývodu akumulátoru
vozidla.
Před připojováním nebo odpojováním akumulátoru vozidla se ujistěte, že je
vypnuté zapalování.
Ochrana proti vybití akumulátoru
vozidla 3 143.
Odpojení akumulátoru Jestliže hodláte odpojit baterii vozidla (např. z důvodu údržby vozidla), musí
být siréna alarmu vypnuta
následovně: zapněte a vypněte
zapalování, poté do 15 sekund
odpojte baterii vozidla.
Výměna akumulátoru vozidla Poznámky
Jakákoliv odchylka od pokynů
uvedených v této kapitole může mít
za následek dočasnou deaktivaci
nebo narušení systému Stop – Start.
Prosím ujistěte se, že při výměně
akumulátoru vozidla nejsou otevřené
ventilační otvory v blízkosti kladné
svorky. Pokud je ventilační otvor
v této oblasti otevřený, musí být
uzavřen zaslepovacím víčkem a musí být otevřena ventilace v oblasti
záporného pólu.
Používejte pouze akumulátory
vozidla umožňující připevnění
pojistkové skříňky.

276Péče o vozidloZajistěte, aby akumulátor byl vždy
nahrazen akumulátorem stejného
typu.
Doporučujeme nechat provést
výměnu akumulátoru v servisu.
Systém Stop-start 3 209.
Dobíjení akumulátoru vozidla9 Varování
U vozidel se systémem stop-start
nesmí být napětí při nabíjení
pomocí nabíječky větší než
14,6 V. V opačném případě by
mohlo dojít k poškození
akumulátoru vozidla.
Startování pomocí startovacích
kabelů 3 308.
Výstražný štítek
Význam symbolů:
● Zákaz jisker, otevřeného plamene a kouře.
● Vždy si chraňte očí. Výbušný plyn může způsobit poranění
nebo slepotu.
● Akumulátor vozidla udržujte mimo dosah dětí.
● Akumulátor vozidla obsahuje kyselinu sírovou, která může
způsobit oslepnutí a závažné
poleptání.
● Další informace - viz Uživatelská příručka.
● V blízkosti akumulátoru vozidla se může vyskytovat výbušná
směs plynů.
Odvzdušnění palivového systému u vznětovýchmotorů
Jestliže jste zcela vyjeli nádrž, musí
se provést odvzdušnění palivové
soustavy vznětového motoru. Třikrát
zapněte zapalování, a to vždy na
15 sekund. Potom startujte motor
maximálně 40 sekund. Opakujte
tento postup maximálně po pěti
sekundách. Pokud motor nestartuje,
vyhledejte pomoc v servisu.

Péče o vozidlo277Výměna lišty stěrače
Nadzvedněte raménko stěrače, aby
zůstalo zvednuté. Stisknutím tlačítka
vyklesněte lištu stěrače a vytáhněte ji
ven.
Lehce nakloňte lištu stěrače
a připevněte ji k raménku stěrače
a zatlačte, aby zaklesla.
Spusťte raménko stěrače opatrně
dolů.
Lišta stěrače zadního skla
Odklopte rameno stěrače od okna.
Uvolněte lištu stěrače podle obrázku
a sejměte ji.
Lehce nakloňte lištu stěrače
a připevněte ji k raménku stěrače
a zatlačte, aby zaklesla.
Spusťte raménko stěrače opatrně
dolů.
Výměna žárovky
Vypněte zapalování a vypněte
příslušný spínač nebo zavřete dveře.
Novou žárovku držte pouze za patici. Nedotýkejte se skla žárovky holýma
rukama.
Pro výměnu používejte pouze stejný
typ žárovky.
Žárovky světlometů vyměňujte
zevnitř motorového prostoru.
Kontrola žárovky
Po výměně žárovky zapněte
zapalování a zkontrolujte, zda světla
fungují.
Halogenové světlomety Halogenové světlomety s oddělenými
žárovkami pro potkávací a dálková
světla. Boční obrysová světla a světla pro jízdu ve dne jsou zkonstruována
jako LED diody a nelze je vyměňovat.

Péče o vozidlo283
2. Vyjměte žárovku z paticeotáčením proti směru hodinových
ručiček.
3. Vyměňte a vložte novou žárovku do patice otáčením ve směru
hodinových ručiček.
4. Vložte patici žárovky do reflektoru, otočte ji ve směru
hodinových ručiček a zajistěte.
Kontrola žárovky
Zapněte zapalování a zkontrolujte
funkčnost všech světel.

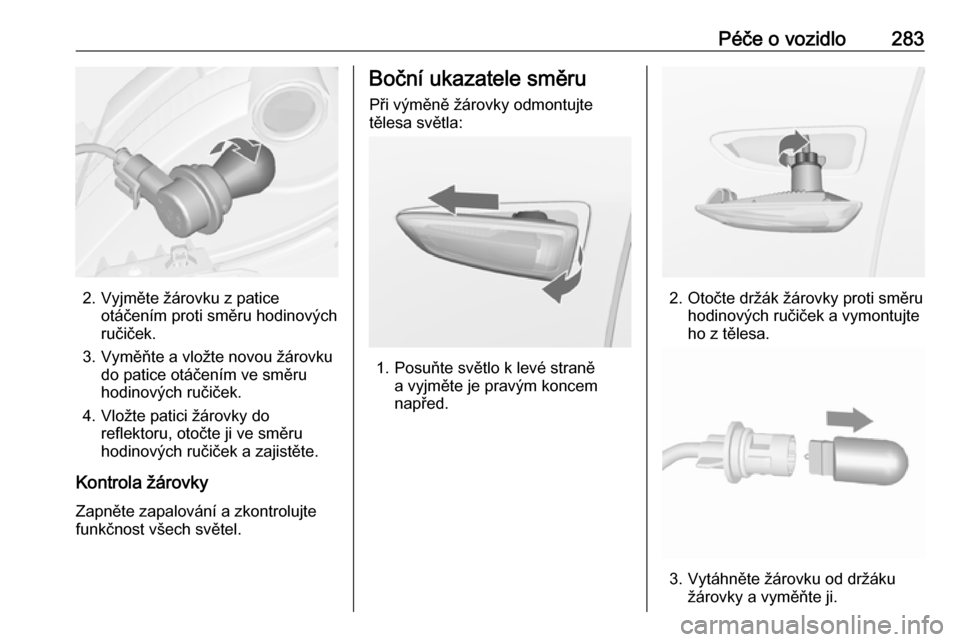

Boční ukazatele směru
Při výměně žárovky odmontujte
tělesa světla:
1. Posuňte světlo k levé straně a vyjměte je pravým koncem
napřed.
2. Otočte držák žárovky proti směru hodinových ručiček a vymontujte
ho z tělesa.
3. Vytáhněte žárovku od držáku žárovky a vyměňte ji.

Péče o vozidlo285Elektrická soustava
Pojistky Údaje na náhradní pojistce se musejí
shodovat s údaji na vadné pojistce.
Ve vozidle se nacházejí tři pojistkové
skříňky:
● vpředu vlevo v motorovém prostoru
● u vozidla s řízením vlevo - v interiéru, za úložnou
schránkou, nebo, u vozidla
s řízením vpravo, za schránkou na rukavice
● za krytem na levé straně zavazadlového prostoru
Před výměnou pojistky vypněte
příslušný spínač a zapalování.
Ve vozidle jsou použity různé typy
pojistek.
V závislosti na typu pojistky lze
přepálenou pojistku poznat podle
roztaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
Některé funkce jsou chráněny
několika pojistkami.
Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.
Pinzeta na pojistky Pinzeta na pojistky se může nacházet v pojistkové skříňce v motorovém
prostoru.
