2018 OPEL ZAFIRA C ABS

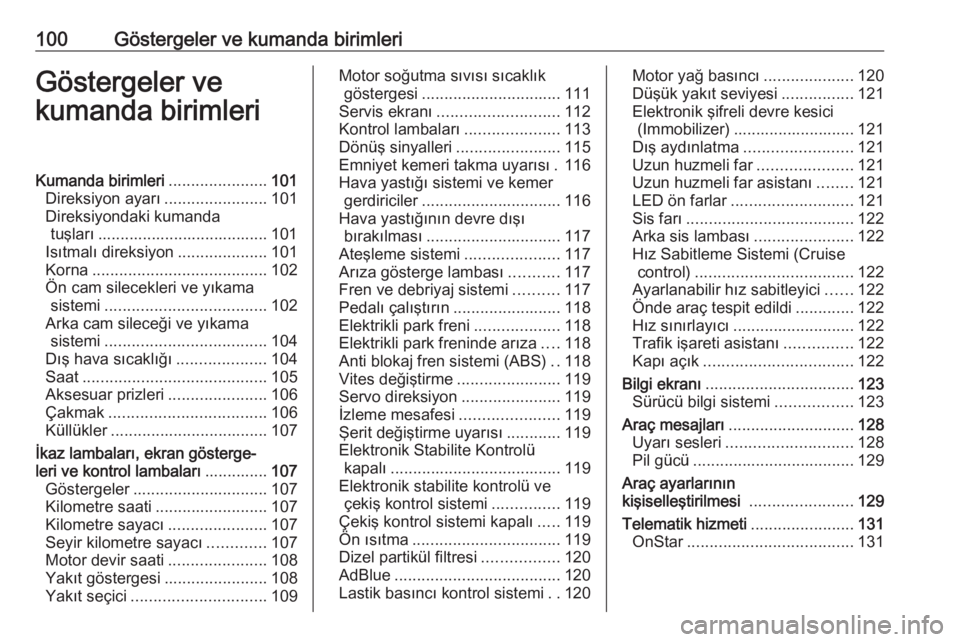

100Göstergeler ve kumanda birimleriGöstergeler ve
kumanda birimleriKumanda birimleri ......................101
Direksiyon ayarı .......................101
Direksiyondaki kumanda tuşları ...................................... 101
Isıtmalı direksiyon ....................101
Korna ....................................... 102
Ön cam silecekleri ve yıkama sistemi .................................... 102
Arka cam sileceği ve yıkama sistemi .................................... 104
Dış hava sıcaklığı ....................104
Saat ......................................... 105
Aksesuar prizleri ......................106
Çakmak ................................... 106
Küllükler ................................... 107
İkaz lambaları, ekran gösterge‐
leri ve kontrol lambaları ..............107
Göstergeler .............................. 107
Kilometre saati ......................... 107
Kilometre sayacı ......................107
Seyir kilometre sayacı .............107
Motor devir saati ......................108
Yakıt göstergesi .......................108
Yakıt seçici .............................. 109Motor soğutma sıvısı sıcaklık
göstergesi ............................... 111
Servis ekranı ........................... 112
Kontrol lambaları .....................113
Dönüş sinyalleri .......................115
Emniyet kemeri takma uyarısı . 116
Hava yastığı sistemi ve kemer gerdiriciler ............................... 116
Hava yastığının devre dışı bırakılması .............................. 117
Ateşleme sistemi .....................117
Arıza gösterge lambası ...........117
Fren ve debriyaj sistemi ..........117
Pedalı çalıştırın ........................118
Elektrikli park freni ...................118
Elektrikli park freninde arıza ....118
Anti blokaj fren sistemi (ABS) ..118
Vites değiştirme .......................119
Servo direksiyon ......................119
İzleme mesafesi ......................119
Şerit değiştirme uyarısı ............119
Elektronik Stabilite Kontrolü kapalı ...................................... 119
Elektronik stabilite kontrolü ve çekiş kontrol sistemi ...............119
Çekiş kontrol sistemi kapalı .....119
Ön ısıtma ................................. 119
Dizel partikül filtresi .................120
AdBlue ..................................... 120
Lastik basıncı kontrol sistemi ..120Motor yağ basıncı ....................120
Düşük yakıt seviyesi ................121
Elektronik şifreli devre kesici (Immobilizer) ........................... 121
Dış aydınlatma ........................ 121
Uzun huzmeli far .....................121
Uzun huzmeli far asistanı ........121
LED ön farlar ........................... 121
Sis farı ..................................... 122
Arka sis lambası ......................122
Hız Sabitleme Sistemi (Cruise control) ................................... 122
Ayarlanabilir hız sabitleyici ......122
Önde araç tespit edildi .............122
Hız sınırlayıcı ........................... 122
Trafik işareti asistanı ...............122
Kapı açık ................................. 122
Bilgi ekranı ................................. 123
Sürücü bilgi sistemi .................123
Araç mesajları ............................ 128
Uyarı sesleri ............................ 128
Pil gücü .................................... 129
Araç ayarlarının
kişiselleştirilmesi .......................129
Telematik hizmeti .......................131
OnStar ..................................... 131

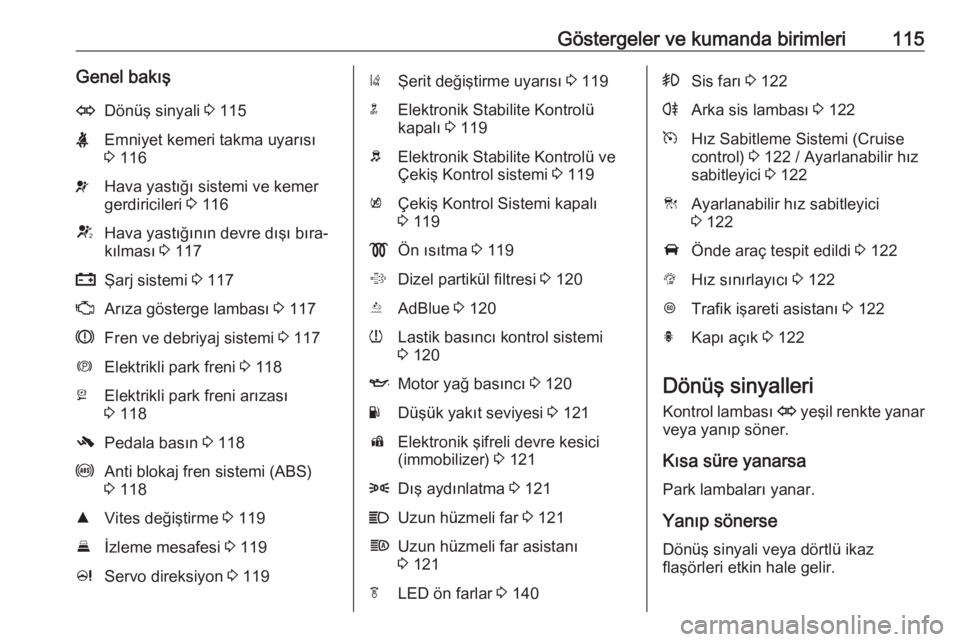

Göstergeler ve kumanda birimleri115Genel bakışODönüş sinyali 3 115XEmniyet kemeri takma uyarısı
3 116vHava yastığı sistemi ve kemer
gerdiricileri 3 116VHava yastığının devre dışı bıra‐
kılması 3 117pŞarj sistemi 3 117ZArıza gösterge lambası 3 117RFren ve debriyaj sistemi 3 117mElektrikli park freni 3 118jElektrikli park freni arızası
3 118-Pedala basın 3 118uAnti blokaj fren sistemi (ABS)
3 118RVites değiştirme 3 119Eİzleme mesafesi 3 119cServo direksiyon 3 119)Şerit değiştirme uyarısı 3 119nElektronik Stabilite Kontrolü
kapalı 3 119bElektronik Stabilite Kontrolü ve
Çekiş Kontrol sistemi 3 119kÇekiş Kontrol Sistemi kapalı
3 119!Ön ısıtma 3 119%Dizel partikül filtresi 3 120YAdBlue 3 120wLastik basıncı kontrol sistemi
3 120IMotor yağ basıncı 3 120YDüşük yakıt seviyesi 3 121dElektronik şifreli devre kesici
(immobilizer) 3 1218Dış aydınlatma 3 121CUzun hüzmeli far 3 121fUzun hüzmeli far asistanı
3 121fLED ön farlar 3 140>Sis farı 3 122rArka sis lambası 3 122mHız Sabitleme Sistemi (Cruise
control) 3 122 / Ayarlanabilir hız
sabitleyici 3 122CAyarlanabilir hız sabitleyici
3 122AÖnde araç tespit edildi 3 122LHız sınırlayıcı 3 122LTrafik işareti asistanı 3 122hKapı açık 3 122
Dönüş sinyalleri
Kontrol lambası O yeşil renkte yanar
veya yanıp söner.
Kısa süre yanarsa Park lambaları yanar.
Yanıp sönerse Dönüş sinyali veya dörtlü ikaz
flaşörleri etkin hale gelir.

118Göstergeler ve kumanda birimleri9Uyarı
Aracı durdurun. Seyahate devam
etmeyin. Bir servise başvurun.
Manüel park freni uygulandığında ve
kontak açıkken yanar 3 224.
Pedalı çalıştırın Kontrol lambası - sarı renkte yanar
veya yanıp söner.
Yanması durumunda Elektrikli park frenini çözmek için frenpedalına basılmalıdır 3 224
Autostop modunda motoru
çalıştırmak için debriyaj pedalına
basılmalıdır. Stop-start sistemi
3 211.
Yanıp sönerse Anahtar 3 16 ile motoru çalıştırmak
için debriyaj pedalına basılmalıdır,
3 209.
Bazı versiyonlarda, Sürücü Bilgi
Sisteminde debriyaj pedalına
basılmasını belirten bir mesaj çıkar
3 128.
Elektrikli park freni
Kontrol lambası m kırmızı renkte
yanar veya yanıp söner.
Yanması durumunda
Elektrikli park freni devrededir
3 224.
Yanıp sönerse Elektrikli park freni tam olarak
devreye girmemiş veya
indirilmemiştir. Kontağı açın, fren
pedalına basın ve elektrikli park
frenini önce çözüp sonra devreye alarak sistemi sıfırlamaya çalışın. m
yanıp sönmeye devam ederse aracı
durdurun ve bir servise başvurun.
Elektrikli park freninde arızaKontrol lambası j sarı renkte yanar
veya yanıp söner.Yanması durumunda
Elektrikli park freni işlevini kısıtlı
olarak yerine getirir 3 224.
Yanıp sönerse Elektrikli park freni servis
modundadır. Aracı durdurun, işlevinin
sıfırlanması için elektrikli park frenini
devreye alın ve tekrar çözün.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Anti blokaj fren sistemi
(ABS)
Kontrol lambası u sarı renkte yanar.
Kontak açıldıktan sonra birkaç
saniyeliğine kontrol lambası kırmızı
renkte yanar. Kontrol lambası
söndüğünde sistem artık kullanıma
hazırdır.
Kontrol lambasının birkaç saniye
sonra sönmemesi veya sürüş
esnasında yanması durumunda

Göstergeler ve kumanda birimleri119ABS'de bir hata var demektir. Fren
tertibatı bu durumda, ABS fonksiyonu
devrede olmadan çalışır durumdadır.
Anti blokaj fren sistemi (ABS) 3 223.
Vites değiştirme Yakıt tasarrufu nedeniyle vites
yükseltilmesi tavsiye edildiğinde, daha yüksek bir vitesin rakamıyla
birlikte R gösterilir.
Servo direksiyon Kontrol lambası c sarı renkte yanar.
Direksiyon desteği azaldığında
yanar
Sistem aşırı şekilde ısındığından direksiyon desteği gücü azalır.
Sistem soğuduğunda kontrol lambası
söner.
Stop-start sistemi 3 211.
Direksiyon desteği devre dışı ise
yanar
Servo direksiyon sisteminde arıza. Bir servise başvurun.İzleme mesafesi
E , içi dolu mesafe çubuklarını
kullanarak, önden çarpışma
alarmının alarm zamanlama
hassasiyeti için izleme mesafesi
ayarını gösterir.
Önden çarpışma alarmı 3 240.
Şerit değiştirme uyarısı
Kontrol lambası ) yeşil yanar veya
sarı renkte yanıp söner.
Yeşil renkte yanarsa
Sistem devrededir ve çalışmaya hazır konumdadır.
Sarı renkte yanıp sönerse Sistem beklenmeyen (öncesinde
sinyal verilmeden) şerit değişikliği
tespit etmiş demektir.
Elektronik Stabilite Kontrolükapalı
Kontrol lambası n sarı renkte yanar.
Sistem devre dışı kalır.Elektronik stabilite kontrolü ve çekiş kontrol sistemi
Kontrol lambası b sarı renkte yanar
veya yanıp söner.
Yanması durumunda Sistemde arıza söz konusudur.
Sürüşe devam edilebilir. Sürüş
performansı yol yüzeyi şartlarına
bağlı olarak kötüleşebilir.
Arızanın bir servis tarafından
giderilmesini sağlayın.
Yanıp sönerse Sistem etkin şekilde devrededir.
Motor gücü azalabilir ve araç otomatik olarak biraz frenlenir.
Elektronik denge kontrolü 3 227,
Çekiş kontrol sistemi 3 226.
Çekiş kontrol sistemi kapalı
Kontrol lambası k sarı renkte yanar.
Sistem devre dışı kalır.
Ön ısıtma
Kontrol lambası ! sarı renkte yanar.

134Göstergeler ve kumanda birimleridüğmesine basın. Sonuçlara bağlı
olarak, danışman size daha fazla
destek sağlayacaktır.
Arıza teşhis raporu
Araç arıza teşhisi verilerini otomatik
olarak OnStar'a iletir ve o da size ve
tercih ettiğiniz atölyeye aylık bir e-
posta raporu gönderir.
Not
Atölye bildirim fonksiyonu
hesabınızdan devreden çıkarılabilir.
Rapor, aracın motor, şanzıman, hava
yastıkları, ABS ve diğer önemli
sistemler gibi kilit çalışma
sistemlerinin durumunu içerir. Ayrıca, olası bakım öğeleri ve lastik basıncı
(sadece lastik basıncı kontrol sistemi
ile) ile ilgili bilgiler de sağlar.
Bilgilere daha ayrıntılı bir şekilde
bakmak için, e-posta içindeki
bağlantıyı seçin ve hesabınızda
oturum açın.
Varış Noktası İndirme
İstenen bir hedef navigasyon
sistemine doğrudan yüklenebilir.Bir danışmanı aramak ve hedef veya
ilgi noktasını anlatmak için Z
düğmesine basın.
Danışman herhangi bir adresi veya
ilgi noktasını arayabilir ve hedefi
doğrudan tümleşik navigasyon
sistemine gönderebilir.
OnStar ayarları
OnStar PIN
Tüm OnStar servislerine tam erişim
sağlamak için dört haneli bir PIN
gereklidir. PIN'in, bir danışmanla
yapılan ilk görüşmede
kişiselleştirilmesi gerekir.
PIN'i değiştirmek için, bir danışmanı
aramak üzere Z düğmesine basın.
Hesap verileri
Bir OnStar abonesinin bütün verilerin
depolandığı bir hesabı bulunur.
Hesap bilgilerinde değişiklik talep
etmek için, Z düğmesine basın ve bir
danışmanla konuşun veya
hesabınızda oturum açın.OnStar servisi başka bir araçta
kullanılıyorsa, Z düğmesine basın ve
hesabın yeni araca aktarılmasını
talep edin.
Not
Herhangi bir durumda, aracın
hurdaya çıkarılması, satılması veya
başka bir şekilde nakledilmesi
halinde, OnStar'ı derhal değişiklikler hakkında bilgilendirin ve bu araçtaki
OnStar servisini sonlandırın.
Araç konumu
Araç konumu, servis talep edildiğinde
veya başlatıldığında OnStar'a
aktarılır. Bilgi Ekranındaki bir mesaj
bu aktarım hakkında bilgi verir.
Araç konumunun aktarılmasını
devreye sokmak veya devreden
çıkarmak için, j düğmesini sesli bir
mesaj duyulana kadar basılı tutun.
Devreden çıkma, durum ışığının kısa
bir süre kırmızı ve yeşil renkte yanıp
sönmesiyle ve araç her
çalıştırıldığında belirtilir.
Not
Araç konumunun iletimi devreden
çıkarılırsa, bazı servisler
kullanılmayabilir.

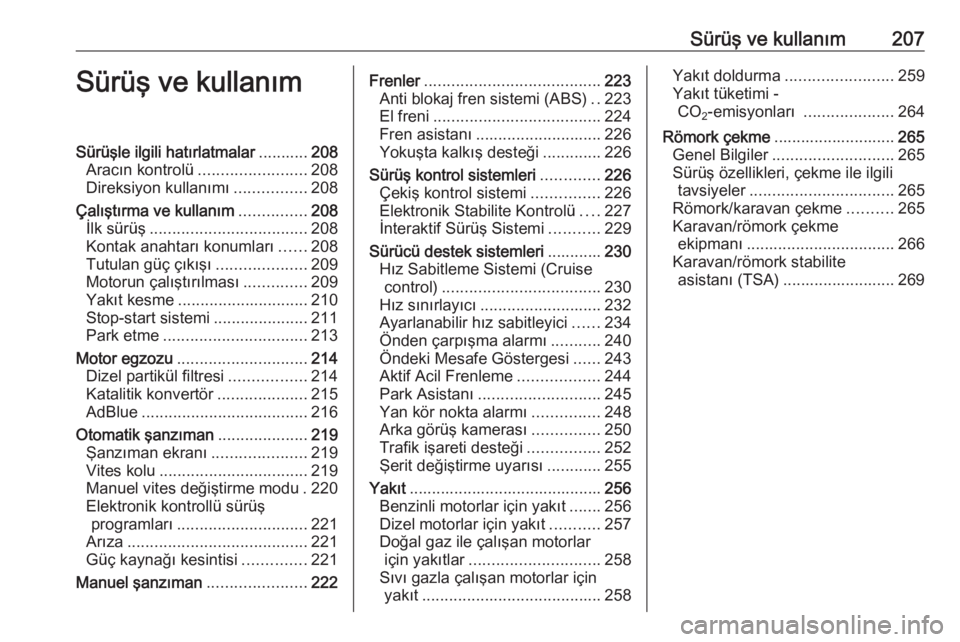

Sürüş ve kullanım207Sürüş ve kullanımSürüşle ilgili hatırlatmalar...........208
Aracın kontrolü ........................ 208
Direksiyon kullanımı ................208
Çalıştırma ve kullanım ...............208
İlk sürüş ................................... 208
Kontak anahtarı konumları ......208
Tutulan güç çıkışı ....................209
Motorun çalıştırılması ..............209
Yakıt kesme ............................. 210
Stop-start sistemi .....................211
Park etme ................................ 213
Motor egzozu ............................. 214
Dizel partikül filtresi .................214
Katalitik konvertör ....................215
AdBlue ..................................... 216
Otomatik şanzıman ....................219
Şanzıman ekranı .....................219
Vites kolu ................................. 219
Manuel vites değiştirme modu . 220
Elektronik kontrollü sürüş programları ............................. 221
Arıza ........................................ 221
Güç kaynağı kesintisi ..............221
Manuel şanzıman ......................222Frenler....................................... 223
Anti blokaj fren sistemi (ABS) ..223
El freni ..................................... 224
Fren asistanı ............................ 226
Yokuşta kalkış desteği .............226
Sürüş kontrol sistemleri .............226
Çekiş kontrol sistemi ...............226
Elektronik Stabilite Kontrolü ....227
İnteraktif Sürüş Sistemi ...........229
Sürücü destek sistemleri ............230
Hız Sabitleme Sistemi (Cruise control) ................................... 230
Hız sınırlayıcı ........................... 232
Ayarlanabilir hız sabitleyici ......234
Önden çarpışma alarmı ...........240
Öndeki Mesafe Göstergesi ......243
Aktif Acil Frenleme ..................244
Park Asistanı ........................... 245
Yan kör nokta alarmı ...............248
Arka görüş kamerası ...............250
Trafik işareti desteği ................252
Şerit değiştirme uyarısı ............255
Yakıt ........................................... 256
Benzinli motorlar için yakıt .......256
Dizel motorlar için yakıt ...........257
Doğal gaz ile çalışan motorlar için yakıtlar ............................. 258
Sıvı gazla çalışan motorlar için yakıt ........................................ 258Yakıt doldurma........................ 259
Yakıt tüketimi - CO 2-emisyonları
....................264
Römork çekme ........................... 265
Genel Bilgiler ........................... 265
Sürüş özellikleri, çekme ile ilgili tavsiyeler ................................ 265
Römork/karavan çekme ..........265
Karavan/römork çekme ekipmanı ................................. 266
Karavan/römork stabilite asistanı (TSA) ......................... 269

Sürüş ve kullanım223Dikkat
Sürüş esnasında bir elin sürekli
sinyal kolu üzerinde olması
tavsiye edilmez.
Vites değiştirme göstergesi 3 119.
Stop-start sistemi 3 211.
Frenler
Fren sistemi birbirinden bağımsız, iki
ayrı fren devresine sahiptir.
Fren devrelerinden biri arızalandığı
takdirde, araç kalan ikinci fren devresi
ile durdurulabilir. Eğer böyle bir
durum olursa, fren etkisi için fren
pedalına daha fazla bir basınçla,
sonuna kadar basılması gerekir.
Bunun için epeyce daha fazla güç
gerekir. Fren mesafesi artar. Sürüşe
devam etmeden önce bir servisten
yardım talep edin.
Motor durdurulduğunda, fren
pedalına bir iki defa bastıktan sonra,
fren gücü takviyesi kalmaz. Fren etkisi azalmamaktadır, fakat daha
fazla bir ayak baskısı gerekli
olacaktır. Özellikle araç çekilirken bu
noktaya dikkat edin.
Kontrol lambası R 3 117.
Anti blokaj fren sistemi (ABS)
ABS frenlemede tekerleklerin
blokajını önler.Tekerleklerden birisi bloke
(kilitlenme) eğilimi gösterir
göstermez, ABS söz konusu
tekerleğin frenleme basıncını ayarlar. Araç çok sert fren yapıldığında dahi,
direksiyon hakimiyetini korur.
ABS'nin devreye girmesi, fren
pedalının titremesi ve ayarlama
işleminin gürültüsü ile kendini
hissettirir.
Optimum bir frenleme etkisi elde etmek amacı ile, tüm frenleme
süresince fren pedalına, titreyen pedala rağmen, kuvvetlice basın.
Basma kuvvetini azaltmayın.
Sürüşe başladıktan sonra, sistem
işitilebilen bir kendini sınama testi
başlatır.
Kontrol lambası u 3 118.

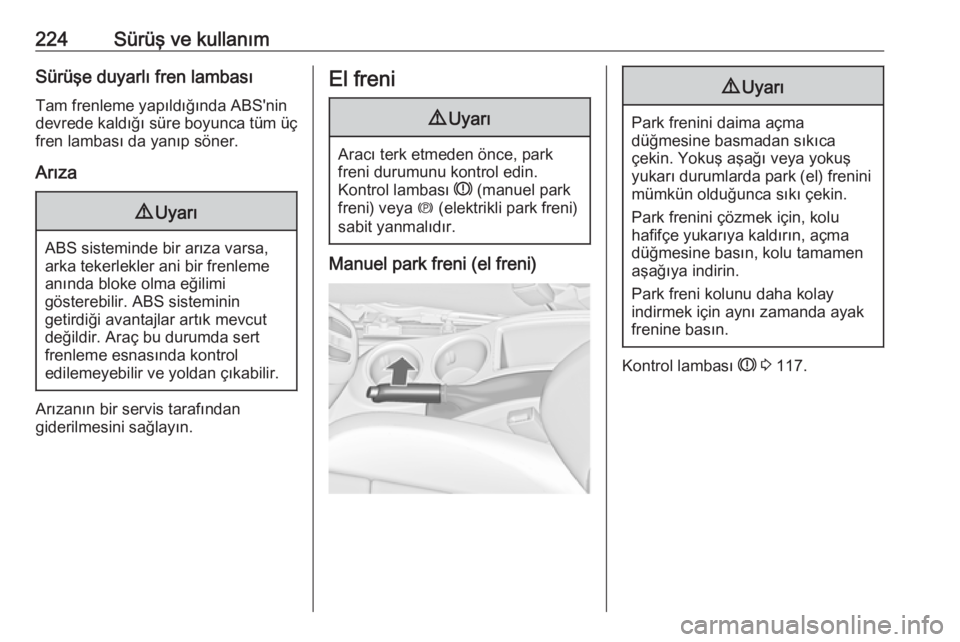

224Sürüş ve kullanımSürüşe duyarlı fren lambasıTam frenleme yapıldığında ABS'nin
devrede kaldığı süre boyunca tüm üç
fren lambası da yanıp söner.
Arıza9 Uyarı
ABS sisteminde bir arıza varsa,
arka tekerlekler ani bir frenleme anında bloke olma eğilimi
gösterebilir. ABS sisteminin
getirdiği avantajlar artık mevcut
değildir. Araç bu durumda sert
frenleme esnasında kontrol
edilemeyebilir ve yoldan çıkabilir.
Arızanın bir servis tarafından
giderilmesini sağlayın.
El freni9 Uyarı
Aracı terk etmeden önce, park
freni durumunu kontrol edin.
Kontrol lambası R (manuel park
freni) veya m (elektrikli park freni)
sabit yanmalıdır.
Manuel park freni (el freni)
9 Uyarı
Park frenini daima açma
düğmesine basmadan sıkıca
çekin. Yokuş aşağı veya yokuş yukarı durumlarda park (el) frenini mümkün olduğunca sıkı çekin.
Park frenini çözmek için, kolu
hafifçe yukarıya kaldırın, açma
düğmesine basın, kolu tamamen aşağıya indirin.
Park freni kolunu daha kolay
indirmek için aynı zamanda ayak
frenine basın.
Kontrol lambası R 3 117.
