38Sjedala, sustavi zaštiteSjedala, sustavi
zaštiteNasloni za glavu .......................... 38
Prednja sjedala ............................ 39
Položaj sjedala .......................... 39
Podešavanje sjedala .................40
Grijanje ...................................... 42
Sigurnosni pojasevi .....................43
Sigurnosni pojas u tri točke .......44
Zračni jastuci ................................ 46
Prednji zračni jastuci .................49
Bočni zračni jastuci ....................50
Zračna zavjesa za glavu ............50
Deaktiviranje zračnog jastuka ...51
Sustavi zaštite za dijete ...............52
Sigurnosni sustavi za dijete .......52
Mjesta postavljanja sigurnosnog sustava za dijete ....................... 56
ISOFIX sigurnosni sustavi za dijete ......................................... 59
Ušice za učvršćenje gornjeg remena ..................................... 60Nasloni za glavu
Položaj9 Upozorenje
Vozite samo s naslonom za glavu
postavljenim u odgovarajući
položaj.
Gornji rub naslona za glavu treba biti
u razini vrha glave. Ako to za vrlo
visoke putnike nije moguće, naslon
za glavu treba postaviti u najviši
položaj, i za vrlo niske putnike u
najniži položaj.
Podešavanje
Nasloni za glavu na prednjim
sjedalima
Podešavanje visine
Povucite naslon za glavu gore.
Ako ga želite spustiti, pritisnite
osigurač (1) i gurnite naslon za glavu
prema dolje.
Skidanje
Podignite naslon za glavu do njegove pune visine.
Istovremeno pritisnite osigurače (1) i
(2).
Povucite naslon za glavu prema gore.

52Sjedala, sustavi zaštite
Sve dok kontrolno svjetlo c ne
svijetli, zračni jastuci suvozača će se
napuhati u slučaju sudara.
Promijenite status samo kada vozilo
miruje s isključenim kontaktom.
Status ostaje do sljedeće promjene.
Kontrolna lampica za deaktiviranje
zračnog jastuka 3 95.
Sustavi zaštite za dijete
Sigurnosni sustavi za dijete
Preporučamo Opel sigurnosni sustav
za dijete koji je namijenjen specifično
za vozilo.
Kada se koristi sigurnosni sustav za
dijete, obratite pažnju na sljedeće
upute za korištenje i postavljanje i
također na one isporučene sa
sigurnosnim sustavom za dijete.
Uvijek poštujte lokalne ili nacionalne
propise. U nekim državama,
korištenje sigurnosnog sustava za
dijete je zabranjeno na određenim
sjedalima.9 Upozorenje
Kada koristite sigurnosni sustav
za dijete na suvozačevom sjedalu, zračni jastuci za suvozačevo
sjedalo moraju biti isključeni; ako
ne, aktiviranje zračnih jastuka
predstavlja opasnost za život
djeteta.
To je posebno slučaj kod
sigurnosnih sustava za dijete
usmjerenih prema natrag,
postavljenih na sjedalo suvozača.
Deaktiviranje zračnog jastuka 3 51.
Oznaka zračnog jastuka 3 46.
Sigurnosni sustavi za dijete mogu se učvrstiti sa:
● Držači ISOFIX
● Ušica za učvršćenje gornjeg pojasa
ISOFIX sigurnosni sustavi za
dijete
Za ugradnju ISOFIX sigurnosnih
sustava za dijete, dostupne su dvije
varijante.
● Ugradnja ISOFIX sigurnosnih sustava za dijete bez trajne
vodilice
● Ugradnja ISOFIX sigurnosnih sustava za dijete s trajnom
vodilicom

Sjedala, sustavi zaštite53Ugradnja ISOFIX sigurnosnih
sustava za dijete bez trajne vodilice
Učvrstite za vozilo odobrene ISOFIX
sigurnosne sustave za dijete na
ISOFIX nosače za ugradnju. Položaji
ISOFIX sigurnosnog sustava za dijete
specifični za vozilo označeni su s IL u tablici.
ISOFIX nosači za ugradnju su
označeni naljepnicom na naslonu
sjedala.
Ugradnja ISOFIX sigurnosnih
sustava za dijete s trajnom vodilicom
Vozilo može biti opremljeno
vodilicama ispred nosača za montažu
koji pomažu pri montaži sigurnosnog
sustava za dijete.

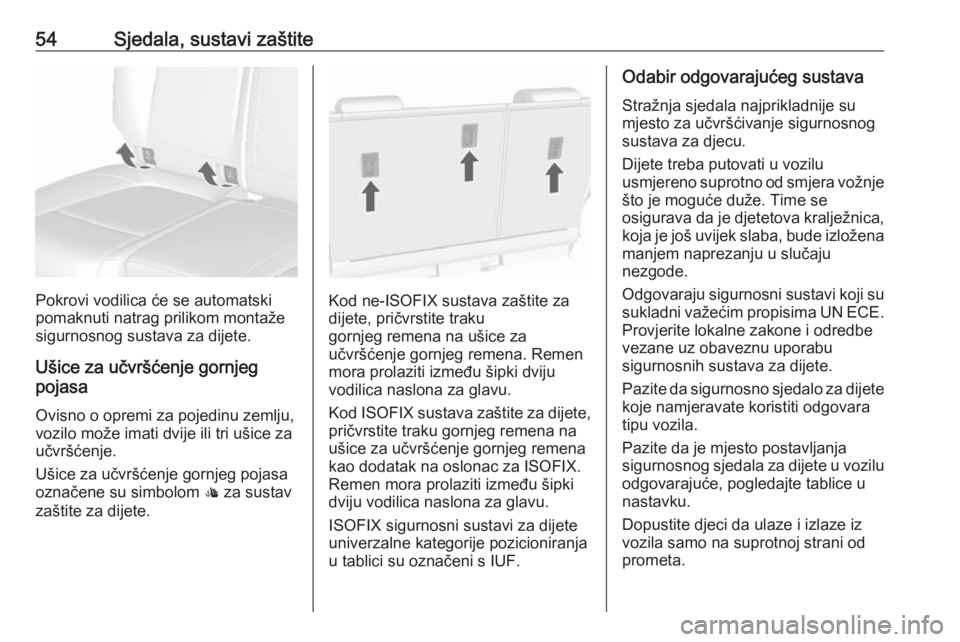

54Sjedala, sustavi zaštite
Pokrovi vodilica će se automatski
pomaknuti natrag prilikom montaže
sigurnosnog sustava za dijete.
Ušice za učvršćenje gornjeg
pojasa
Ovisno o opremi za pojedinu zemlju,
vozilo može imati dvije ili tri ušice za
učvršćenje.
Ušice za učvršćenje gornjeg pojasa
označene su simbolom : za sustav
zaštite za dijete.Kod ne-ISOFIX sustava zaštite za
dijete, pričvrstite traku
gornjeg remena na ušice za
učvršćenje gornjeg remena. Remen
mora prolaziti između šipki dviju
vodilica naslona za glavu.
Kod ISOFIX sustava zaštite za dijete,
pričvrstite traku gornjeg remena na
ušice za učvršćenje gornjeg remena kao dodatak na oslonac za ISOFIX.
Remen mora prolaziti između šipki
dviju vodilica naslona za glavu.
ISOFIX sigurnosni sustavi za dijete
univerzalne kategorije pozicioniranja
u tablici su označeni s IUF.
Odabir odgovarajućeg sustava
Stražnja sjedala najprikladnije su
mjesto za učvršćivanje sigurnosnog
sustava za djecu.
Dijete treba putovati u vozilu usmjereno suprotno od smjera vožnje
što je moguće duže. Time se
osigurava da je djetetova kralježnica, koja je još uvijek slaba, bude izložena
manjem naprezanju u slučaju
nezgode.
Odgovaraju sigurnosni sustavi koji su sukladni važećim propisima UN ECE .
Provjerite lokalne zakone i odredbe
vezane uz obaveznu uporabu
sigurnosnih sustava za dijete.
Pazite da sigurnosno sjedalo za dijete koje namjeravate koristiti odgovara
tipu vozila.
Pazite da je mjesto postavljanja
sigurnosnog sjedala za dijete u vozilu
odgovarajuće, pogledajte tablice u
nastavku.
Dopustite djeci da ulaze i izlaze iz
vozila samo na suprotnoj strani od
prometa.

Sjedala, sustavi zaštite57Dozvoljene opcije za postavljanje ISOFIX sigurnosnog sustava za dijeteGrupa maseGrupa veličineUčvršćenjeNa suvozačevom sjedaluNa stražnja vanjska
sjedalaNa stražnje središnje
sjedaloGrupa 0: do 10 kgEISO/R1XIL 1XGrupa 0+: do 13 kgEISO/R1XIL 1XDISO/R2XIL1XCISO/R3XIL1XGrupa I: 9 do 18 kgDISO/R2XIL 1XCISO/R3XIL1XBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXGrupa II: 15 do 25 kgXILXGrupa III: 22 do 36 kgXILX1:gurnite suvozačevo sjedalo posve prema naprijed, ili uspravite naslon prednjeg sjedala koliko god je potrebno, kako
biste bili sigurni da naslon prednjeg sjedala ne smeta sigurnosnom sustavu za dijete.IL:pogodno za određene ISOFIX sigurnosne sustave u kategorijama "specifično za vozilo", "ograničeno" ili
"poluuniverzalno". ISOFIX sigurnosni sustav mora biti odobren za specifični tip vozila.IUF:pogodno za prema naprijed usmjeren ISOFIX sigurnosni sustav za dijete univerzalne kategorije, odobren za korištenje u ovoj grupi mase.X:nije dozvoljena ugradnja ISOFIX sigurnosnog sustava za dijete u ovoj grupi mase.

58Sjedala, sustavi zaštiteISOFIX grupa veličine i mehanizam sjedalaA - ISO/F3:prema naprijed usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase9 do 18 kgB - ISO/F2:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgB1 - ISO/F2X:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgC - ISO/R3:prema natrag usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase do
18 kgD - ISO/R2:prema natrag usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase do 18 kgE - ISO/R1:prema natrag usmjeren sigurnosni sustav za mlađu djecu u grupi mase do 13 kg

Sjedala, sustavi zaštite59ISOFIX sigurnosni sustaviza dijete
Ugradnja ISOFIX sigurnosnih
sustava za dijete bez trajne
vodilice
Učvrstite za vozilo odobrene ISOFIX
sigurnosne sustave za dijete na
ISOFIX nosače za ugradnju. Položaji
ISOFIX sigurnosnog sustava za dijete
specifični za vozilo označeni su s IL u tablici.
ISOFIX nosači za ugradnju su
označeni naljepnicom na naslonu
sjedala.
Ugradnja ISOFIX sigurnosnih
sustava za dijete s trajnom
vodilicom
Vozilo može biti opremljeno
vodilicama ispred nosača za montažu
koji pomažu pri montaži sigurnosnog
sustava za dijete.

60Sjedala, sustavi zaštite
Pokrovi vodilica će se automatski
pomaknuti natrag prilikom montaže
sigurnosnog sustava za dijete.
Ušice za učvršćenje gornjeg
remena
Ovisno o opremi za pojedinu zemlju,
vozilo može imati dvije ili tri ušice za
učvršćenje.
Ušice za učvršćenje gornjeg remena
označene su simbolom : za sustav
zaštite za dijete.Kod ne-ISOFIX sustava zaštite za
dijete pričvrstite traku
gornjeg remena i ušice za učvršćenje
gornjeg remena. Remen mora
prolaziti između šipki dviju vodilica
naslona za glavu.
Kod ISOFIX sustava zaštite za dijete
pričvrstite trake gornjeg remena na
ušice za učvršćenje gornjeg remena
kao dodatak na oslonac za ISOFIX.
Remen mora prolaziti između šipki
dviju vodilica naslona za glavu.
ISOFIX sigurnosni sustavi za dijete
univerzalne kategorije pozicioniranja
u tablici su označeni s IUF.
