Bilvård153TemperaturförhållandenDäcktrycket är beroende av däckets
temperatur. Under körning ökar
temperaturen och trycket i däcket. De
däcktrycksvärden som finns på däck‐ informationsdekalen och trycktabel‐
len gäller för kalla däck, vilket innebär
20 °C.
Trycket ökar med nästan 10 kPa vid
en temperaturökning på 10 °C. Detta måste man beakta när man kontrolle‐ rar varma däck.
Det däcktrycksvärde som visas i
förarinformationscentralen visar det faktiska däcktrycket. Ett svalnat däck
kommer att uppvisa ett lägre värde,
vilket inte tyder på något luftläckage.
Övervakningssystem för
däcktryck
Däcktrycksövervakningssystemetövervakar alla fyra däckens tryck en
gång per minut när bilens hastighet
överskrider en viss gräns.Se upp
Däcktrycksövervakningssystemet
varnar endast för lågt däcktryck.
Detta ersätter inte det regel‐
bundna däckunderhåll som bör
utföras av föraren.
Alla hjul måste vara utrustade med
trycksensorer och däcken måste ha
det föreskrivna trycket.
Observera!
I länder där däcktrycksövervak‐
ningssystem måste användas enligt
lag innebär användning av hjul utan
trycksensorer att bilens typgodkän‐
nande upphör att gälla.
De aktuella ringtrycken kan visas i
Inställningar i förarinformations‐
centralen.
Menyn kan väljas genom att man
trycker på knapparna på blinkers‐
spaken.
Tryck på MENU för att välja
Inställningar X .
Vrid inställningsratten för att välja
ringtrycksövervakningssystemet.

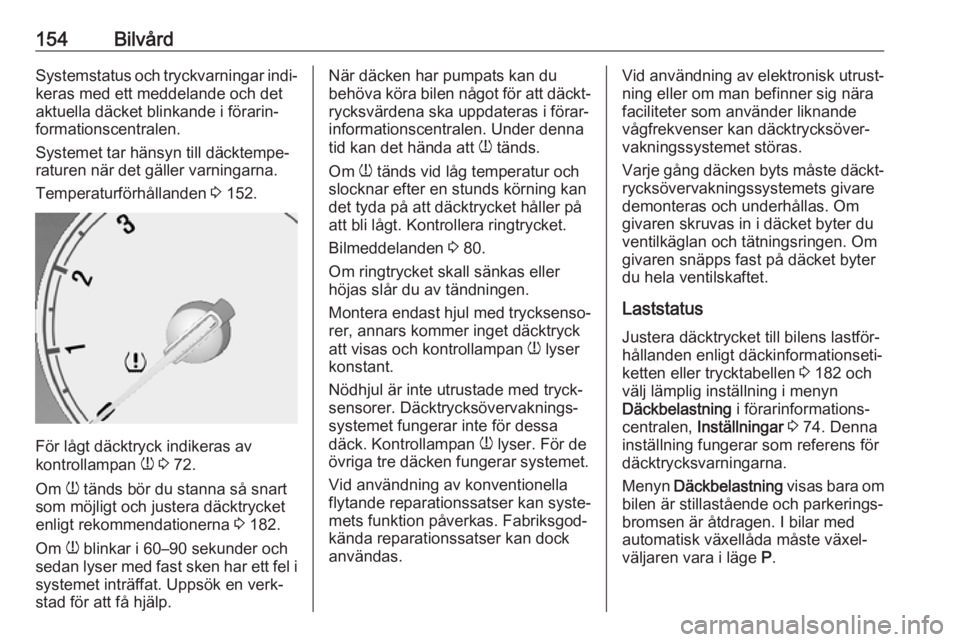

154BilvårdSystemstatus och tryckvarningar indi‐
keras med ett meddelande och det
aktuella däcket blinkande i förarin‐
formationscentralen.
Systemet tar hänsyn till däcktempe‐
raturen när det gäller varningarna.
Temperaturförhållanden 3 152.
För lågt däcktryck indikeras av
kontrollampan w 3 72.
Om w tänds bör du stanna så snart
som möjligt och justera däcktrycket
enligt rekommendationerna 3 182.
Om w blinkar i 60–90 sekunder och
sedan lyser med fast sken har ett fel i systemet inträffat. Uppsök en verk‐
stad för att få hjälp.
När däcken har pumpats kan du
behöva köra bilen något för att däckt‐
rycksvärdena ska uppdateras i förar‐
informationscentralen. Under denna
tid kan det hända att w tänds.
Om w tänds vid låg temperatur och
slocknar efter en stunds körning kan
det tyda på att däcktrycket håller på
att bli lågt. Kontrollera ringtrycket.
Bilmeddelanden 3 80.
Om ringtrycket skall sänkas eller
höjas slår du av tändningen.
Montera endast hjul med trycksenso‐
rer, annars kommer inget däcktryck
att visas och kontrollampan w lyser
konstant.
Nödhjul är inte utrustade med tryck‐
sensorer. Däcktrycksövervaknings‐
systemet fungerar inte för dessa
däck. Kontrollampan w lyser. För de
övriga tre däcken fungerar systemet.
Vid användning av konventionella
flytande reparationssatser kan syste‐
mets funktion påverkas. Fabriksgod‐
kända reparationssatser kan dock
användas.Vid användning av elektronisk utrust‐
ning eller om man befinner sig nära
faciliteter som använder liknande
vågfrekvenser kan däcktrycksöver‐
vakningssystemet störas.
Varje gång däcken byts måste däckt‐ rycksövervakningssystemets givare
demonteras och underhållas. Om
givaren skruvas in i däcket byter du
ventilkäglan och tätningsringen. Om
givaren snäpps fast på däcket byter
du hela ventilskaftet.
Laststatus Justera däcktrycket till bilens lastför‐
hållanden enligt däckinformationseti‐ ketten eller trycktabellen 3 182 och
välj lämplig inställning i menyn
Däckbelastning i förarinformations‐
centralen, Inställningar 3 74. Denna
inställning fungerar som referens för
däcktrycksvarningarna.
Menyn Däckbelastning visas bara om
bilen är stillastående och parkerings‐
bromsen är åtdragen. I bilar med
automatisk växellåda måste växel‐
väljaren vara i läge P.

Bilvård155
Välj:● Lo för komforttryck upp till
3 personer.
● Eco för Eko-tryck upp till
3 personer.
● Hi för full last.
Matchningsprocess för
däcktryckssensorer
Varje sensor i däcktryckssensor har
en unik identifieringskod. Identifi‐
eringskoden måste anpassas till en
ny hjulposition sedan hjulen har rote‐
rats eller sedan hela hjuluppsätt‐ ningen har bytts ut och om en eller
flera däcktryckssensorer har ersatts.
Matchningsprocessen för däcktrycks‐
sensorer bör också utföras sedan ett reservhjul har bytts ut mot ett vanligt
hjul med däcktrycksgivare.
Felindikeringslampan w och
varningsmeddelandet eller koden ska
släckas vid nästa tändningscykel.
Givarna matchas mot hjulens position med hjälp av ett omlärningsverktyg, i
följande ordning: vänster framhjul,
höger framhjul, höger bakhjul och
vänster bakhjul. Blinkerlampan vid
den aktuella aktiva positionen lyser
tills sensorn har matchats.
Vänd dig till en verkstad för service.
Tidsgränsen är två minuter för att
matcha det första däck/hjulläget och
fem minuter totalt för att matcha alla fyra hjullägen. Om det tar längre tid
avbryts matchningsprocessen och
den måste startas om.
Matchningsprocessen för däcktrycks‐
sensorer är:
1. Dra åt parkeringsbromsen.
2. Slå på tändningen.
3. I bilar med manuell växellåda: välj
neutral.4. Använd MENU eller blinkers‐
spaken för att välja Inställningar i
förarinformationscentralen.
5. Vrid justeringshjulet för att bläddra till däcktrycksmenyn.
6. Tryck på SET/CLR för att starta
givarmatchningsprocessen. Ett
meddelande bör visas där du får
bekräfta att processen ska
startas.
7. Bekräfta valet genom att trycka på
SET/CLR igen. Signalhornet
ljuder två gånger för att visa att
mottagaren är i omlärningsläge.
8. Börja med vänster framhjul.
9. Placera ominlärningsverktyget mot däckets sidovägg, nära
ventilskaftet. Tryck sedan på
knappen för att aktivera däckt‐
ryckssensorn. En signal från tutan
bekräftar att sensorns identifi‐
eringskod har matchats med detta hjulläge.
10. Fortsätt till höger framhjul och upprepa processen i steg 9.
11. Fortsätt till höger bakhjul och upprepa processen i steg 9.

156Bilvård12. Fortsätt till vänster bakhjul, ochupprepa processen i steg 9.
Signalhornet ljuder två gånger för
att visa att givarens identifierings‐
kod har matchats med vänster
bakhjul och att matchningspro‐
cessen för däcktryckssensorer
inte längre är aktiv.
13. Stäng av tändningen.
14. Pumpa alla fyra däcken till det rekommenderade däcktrycket
enligt däckinformationsetiketten.
15. Se till att däckets laddningsstatus är inställd enligt det valda trycket
3 74.
Mönsterdjup
Kontrollera profildjupet regelbundet.
Däck ska av säkerhetsskäl kasseras
när profildjupet har nått ner till
2–3 mm (4 mm för vinterdäck).
Av säkerhetsskäl rekommenderar vi
att mönsterdjupet för däcken på
samma axel inte skiljer mer än 2 mm.
Det lagligt tillåtna minsta profildjupet
(1,6 mm) har nåtts när profilen har
slitits till en slitagevarnare (TWI =
Tread Wear Indicator). Deras läge
finns angivet med markeringar på
däcksidan.
Däck åldras även om de inte används
alls eller endast lite. Vi rekommende‐
rar att däcken byts efter 6 år.
Byta däck ochfälgdimension
Vid användning av andra däckdimen‐sioner än de som monteras i fabriken
måste kanske hastighetsmätaren
samt det nominella däcktrycket
programmeras om och andra
ändringar göras på bilen.
Byt dekalen med ringtryck efter byte
till andra däckdimensioner.9 Varning
Olämpliga däck eller fälgar kan
leda till olyckor och till att typgod‐
kännandet upphör.
Hjulsidor
Hjulsidor och däck som godkänts av
tillverkaren av respektive bil måste
användas om kraven för den aktuella
kombinationen av hjul och däck skall
uppfyllas.
Om hjulsidor och däck som inte
godkänts av tillverkaren används får däcken inte ha någon fälgskydds‐
vulst.
Hjulsidorna får inte påverka kylningen av bromsarna.

184KundinformationDriftfrekvens: 2402–2480 MHz
Maximal uteffekt: 4 dBm EIRP
OnStar-modul
LGE
LG Electronics European Shared
Service Center B.V., Krijgsman 1,
1186 DM Amstelveen, The Nether‐
landsDriftfrekvens
(MHz)Maximal uteffekt
(dBm)2402 - 248042412 - 246218880 - 915331710 - 1785241850 - 1910241920 - 1980242500 - 257023
Sändare för radiofjärrkontrollen
Continental Automotive GmbH
Siemensstraße 12, 93055 Rege‐
nsburg, Germany
Driftfrekvens: 433,92 MHz
Maximal uteffekt: 5,7 dBm
Robert Bosch GmbH
Robert Bosch Platz 1, 70839
Gerlingen, Germany
Driftfrekvens: 433,92 MHz
Maximal uteffekt: -4 dBm
Mottagare för radiofjärrkontrollen
Robert Bosch GmbH
Robert Bosch Platz 1, 70839
Gerlingen, Germany
Driftfrekvens: 433,92 MHz
Maximal uteffekt: Ej tillämpligt
Däcktrycksensorer
Schrader Electronics Ltd.
11 Technology Park, Belfast Road,
Antrim BT41 1QS, Northern Ireland,
United Kingdom
Driftfrekvens: 433,92 MHz
Maximal uteffekt: 10 dBm

195SService ....................................... 102
Servicedisplay ............................. 65
Serviceinformation .....................170
Serviceläge ................................... 78
Servostyrning................................ 71
Sidoairbagsystem ........................42
Sidoblinkers ............................... 144
Sidoljus ......................................... 89
Skydd mot batteriurladdning ........94
Snökedjor .................................. 157
Solskydd ...................................... 31
Speglar ........................................ 27
Spolar- och torkarsystem ............. 13
Spolarvätska .............................. 137
Stadskörningsläge ......................118
Starta ................................... 16, 105
Starta motor ....................... 106, 112
Start med startkablar .................164
Startspärr ............................... 26, 73
Stolsposition ................................ 33
Stopp-start-system .....................107
Strålkastare vid körning i utlandet 90
Styrning ...................................... 105
Ställa in nackskydd ........................8
Ställa in ratt .................................... 9 Ställa in spegel .............................. 8
Ställa in stol ............................. 7, 34
Stöldlarm ..................................... 25
Symboler ....................................... 4System för upptäckt av föremål ..122
Säkerhetsbälte ............................... 8
Säkerhetsbälten ........................... 36
Säkringar ................................... 146
Säkringscentral, instrumentpanel .....................149
Säkringscentral, motorrum ........147
Sätesvärme .................................. 35
T Tak................................................ 31
Taklast .......................................... 55
Taklucka ...................................... 31
Tankning .................................... 127
Temperaturmätare motorkylvätska ......................... 64
Tillbehör och bilmodifiering ........132
Trampa på pedalen ......................70
Trepunktsbälte ............................. 37
Trippmätare ................................. 63
Tuta ....................................... 13, 59
Typskylt ..................................... 174
Tändningslås lägen ...................105
U Ultraljudssensorer för parkeringshjälp ........................ 122
Uppvärmda speglar .....................27
Uppvärmd bakruta .......................30
Urstigningsbelysning ...................93
Utföra arbete .............................. 134V
Varningsblinkers ..........................90
Varningsljud ................................. 81
Varningsljus .................................. 62
Varningstriangel ........................... 54
Varselljus ..................................... 90
Varvräknare ................................. 63
Ventilation ..................................... 95
Verktyg ...................................... 150
Vindruta ........................................ 28
Vindrutetorkare/vindrutespolare ..59
Vinterdäck .................................. 151
Volymer ..................................... 181
Vägmätare ................................... 63
Värme .......................................... 35
Värme- och ventilationssystem .... 95
Växellåda ..................................... 15
Växellådsdisplay ........................112
Växelväljare ............................... 112
Växling .......................................... 71
Y Ytterbackspeglar........................... 27
Ytterbelysning ..................12, 73, 89
Yttertemperatur ............................ 60
Yttre vård ................................... 167
Å Återvinning efter bilens livstid ....133
