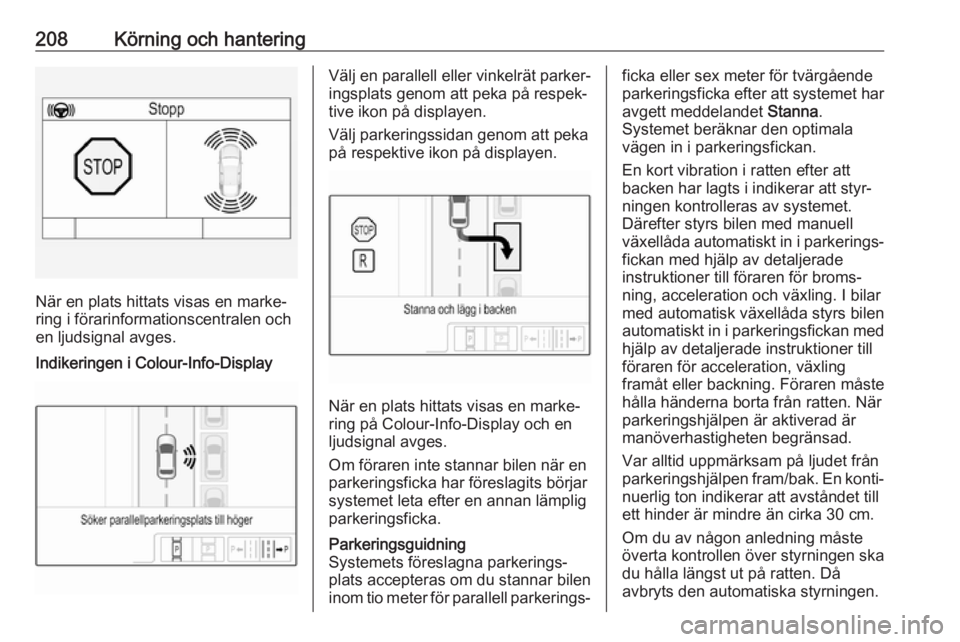

208Körning och hantering
När en plats hittats visas en marke‐
ring i förarinformationscentralen och en ljudsignal avges.
Indikeringen i Colour-Info-DisplayVälj en parallell eller vinkelrät parker‐
ingsplats genom att peka på respek‐
tive ikon på displayen.
Välj parkeringssidan genom att peka
på respektive ikon på displayen.
När en plats hittats visas en marke‐
ring på Colour-Info-Display och en ljudsignal avges.
Om föraren inte stannar bilen när en
parkeringsficka har föreslagits börjar
systemet leta efter en annan lämplig
parkeringsficka.
Parkeringsguidning
Systemets föreslagna parkerings‐
plats accepteras om du stannar bilen
inom tio meter för parallell parkerings‐ficka eller sex meter för tvärgående
parkeringsficka efter att systemet har avgett meddelandet Stanna.
Systemet beräknar den optimala
vägen in i parkeringsfickan.
En kort vibration i ratten efter att
backen har lagts i indikerar att styr‐
ningen kontrolleras av systemet.
Därefter styrs bilen med manuell
växellåda automatiskt in i parkerings‐
fickan med hjälp av detaljerade
instruktioner till föraren för broms‐
ning, acceleration och växling. I bilar
med automatisk växellåda styrs bilen
automatiskt in i parkeringsfickan med hjälp av detaljerade instruktioner till
föraren för acceleration, växling
framåt eller backning. Föraren måste
hålla händerna borta från ratten. När
parkeringshjälpen är aktiverad är
manöverhastigheten begränsad.
Var alltid uppmärksam på ljudet från
parkeringshjälpen fram/bak. En konti‐
nuerlig ton indikerar att avståndet till
ett hinder är mindre än cirka 30 cm.
Om du av någon anledning måste överta kontrollen över styrningen ska
du hålla längst ut på ratten. Då
avbryts den automatiska styrningen.
Körning och hantering209Displayvisning
Instruktionerna på displayen visar
följande:
● Allmänna tips och varningsmed‐ delanden.
● Ett tips vid körning över 30 km/h under parkeringsficksökläget.
● Behovet att stanna bilen när en parkeringsficka upptäcks.
● Färdriktningen under parkerings‐
manövern.
● Behov av att lägga i backen eller första växeln, eller R eller D om
bilen har automatlåda.
● Behov att stanna eller att köra långsamt.
● För vissa instruktioner visas en förloppsindikator i förarinforma‐
tionscentralen.
● Att parkeringsmanövern har lyck‐
ats genom att en popup-symbol
visas och en ljudsignal hörs.
● Om en parkeringsmanöver avbryts.Visningsprioriteter
Indikeringen för den avancerade parkeringshjälpen i förarinformations‐ centralen kan hindras av
meddelanden med högre prioritet.
När du har godkänt meddelandet
genom att trycka på SET/CLR på
blinkersspaken eller 9 på ratten,
visas instruktionerna för den avance‐
rade parkeringshjälpen igen och
parkeringsmanövern kan fortsätta.
Frånkoppling
Systemet inaktiveras om:
● med en kort tryckning på (
● parkeringen avslutas med lyckat resultat
● om du kör snabbare än 30 km/h under sökning
● om du kör snabbare än 8 km/h under parkeringsguidning
● om systemet detekterar att föraren hindrar rattens automat‐
iska styrningsrörelser● om det maximala antalet växlingar överskrids: åtta cykler
vid parallell parkering och
fem cykler vid tvärgående parker‐
ing
● tändningen slås av
Inaktivering av föraren eller av
systemet under manövreringen indi‐
keras av Parkering avbruten på
displayen. Dessutom hörs en ljudsig‐
nal.
Störning
Ett meddelande visas när:
● Det finns ett fel i systemet.
● Föraren inte lyckades slutföra parkeringsmanövern.
● Systemet inte fungerar.
● Någon av inaktiveringsorsakerna
ovan gäller.
Om ett föremål upptäcks under
parkeringsinstruktionerna visas
Stanna på displayen. Flyttas föremå‐
let fortsätter parkeringsmanövern.
Om föremålet inte tas bort inaktiveras systemet. En lång tryckning på
( aktiverar systemet och det börjar
söka efter en ny parkeringsficka.
Körning och hantering211"död vinkel". Systemet varnar visuellt
i båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte syns i inner- och ytterbackspeglarna.
Radarsensorerna för dödavinkelvar‐
ning är placerade i den bakre stöt‐
fångaren.9 Varning
Varningssystemet för döda
vinkeln ersätter inte förarens
uppsikt.
Systemet detekterar inte:
● fordon utanför döda vinkeln som snabbt kan närma sig
● fotgängare, cyklister eller djur Innan du byter fil ska du alltid
kontrollera i alla backspeglar, titta
över axeln och använda blinkers.
När systemet upptäcker ett fordon i
den döda vinkeln vid körning framåt,
oavsett om du passerar bilen eller om den passerar dig, tänds den gula
varningssymbolen B i motsvarande
ytterbackspegel. Om föraren aktive‐
rar blinkersljusen börjar varningssym‐ bolen B blinka gult som en varning för
att du inte ska byta fil.
Observera!
Om den passerande bilen är minst
10 km/h snabbare än den passerade
bilen tänds eventuellt inte varnings‐
symbolen B i den aktuella ytterback‐
spegeln.
När bilen startas tänds symbolerna i
båda ytterbackspeglarna kort för att visa att systemet är igång.
Om bilen är utrustad med filbytesvar‐
ning 3 212 så visas symbolen F i
speglarna.
Frånkoppling Aktivering eller inaktivering av
varningssystemet för döda vinkeln
kan ställas in i menyn för personliga
inställningar på infodisplayen.
Personliga inställningar 3 124.
Info-Display 3 118.
Inaktivering indikeras via ett medde‐
lande i förarinformationscentralen.
Körning och hantering213
När bilen startas tänds symbolerna i
båda ytterbackspeglarna kort för att visa att systemet är igång.
Detekteringszoner
Systemsensorerna täcker en zon på
ca 3,5 meter parallellt på båda sidor
om bilen och ca 3 meter bakåt för
dödvinkelvarning (A) och ca
50 meter bakåt för filbytesvarning
(B) i parallella körfält. Zonerna börjar
vid vardera ytterbackspegeln.
Zonens höjd är ungefär mellan
0,5 meter och 2 meter över marken.
Frånkoppling Aktivering eller inaktivering av filby‐
tesvarning kan ställas in i menyn för
personliga inställningar på infodisp‐ layen.
Personliga inställningar 3 124.
Info-Display 3 118.
Systemet inaktiveras om en släpvagn kopplas till bilen.
Inaktivering indikeras via ett medde‐
lande i förarinformationscentralen.
Systemets begränsningar
Under normala omständigheter eller i
skarpa kurvor kan det förekomma en
del missade varningar. Systemet kan tillfälligt varna för objekt i den blinda
zonen under vissa väderförhållanden(regn, hagel, etc.). Vid körning på våt
vägbana eller i övergångar från torrt
till vått underlag kan kontrollampan
F tändas, eftersom vattenstänk
kan tolkas som objekt. Kontrollampan F kan också tändas på grund av
vägräcken, skyltar, träd, buskar eller
andra orörliga föremål. Detta är
normal funktion och service av
systemet behövs inte.
Det kan hända att systemet inte fung‐
erar som det ska under följande
omständigheter:
● Is, snö, lera, klistermärken, magneter, metallplattor, eller
något annat täcker sensorerna.
● Vid körning i kraftiga regnoväder.
● Bilen har råkat ut för en olycka eller om området runt detekter‐
ingssensorn är skadat eller inte
ordentligt reparerat.
● Det förekommer extrema tempe‐ raturväxlingar.
● En släpvagn är kopplad till bilen
Om det är något fel i systemet eller
om systemet inte fungerar på grund
av tillfälliga förhållanden visas ett
214Körning och hanteringmeddelande i
förarinformationscentralen. Uppsök
en verkstad för att få hjälp.
Observera!
Systemet måste kalibreras efter
produktion. För optimal funktion, kör
snarast möjligt ett bra stycke på en
rak vägsträcka med föremål vid
sidan, t.ex. vägräcken eller barriärer.
Panoramavysystem
Detta system gör att utsikten över
bilens omgivning nästan visas som
en 360° bild på infodisplayen, som ett fågelperspektiv.
Systemet använder fyra kameror: ● den bakre kameran, som är monterad i bakluckan
● den främre kameran, som är monterad i frontgrillen under
emblemet
● sidokamerorna, som är placerade längst ner på båda
ytterbackspeglarna.
Skärmen på infodisplayen är uppde‐
lad i två delar: till vänster visas en vy
ovanifrån bilen, och till höger visas
vyn från den främre eller bakre kame‐
ran beroende på vilken växel som är
ilagd. Parkeringssensorerna
kompletterar informationen om vyn.
Inkoppling Panoramavy systemet aktiveras när: ● backväxeln läggs i
● du pekar på kameraikonen ë på
infodisplayen
● kommer för nära ett föremål fram‐
för bilen
Funktionalitet
Bakifrånvy
Bakifrånvyn visar en bild av området
bakom bilen på den högra delen av
skärmen när backväxeln läggs i.
En varningstriangel 9 kan visas på
skärmen om ett hinder upptäcks av parkeringshjälpens bakre sensorer.
Denna triangel ändras från gult till rött och blir större ju närmare föremålet
kommer.
Infodisplayens tidigare innehåll visas igen efter en kort fördröjning när en
annan växel läggs i. Om du vill återgå till den föregående displayvisningen
tidigare kan du trycka på kameraiko‐
nen på infodisplayen. Vid körning
fortare än 11 km/h i en framåtväxel
inaktiveras också panoramasyste‐
met.
Surroundvy
Surroundvyn visar en bild av området
runt fordonet uppifrån, tillsammans
med de främre eller bakre kameravy‐
erna på infodisplayen.

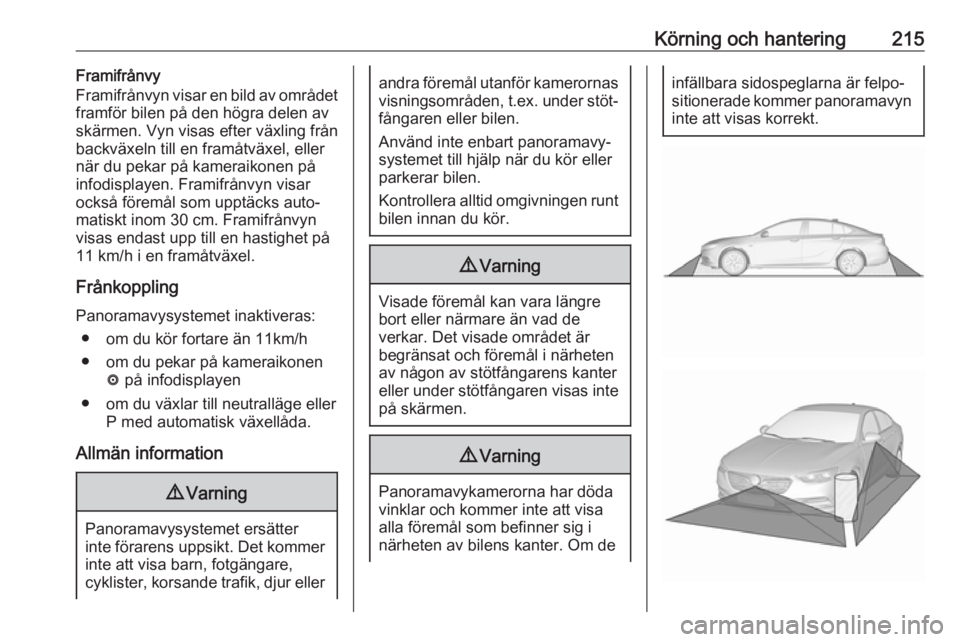

Körning och hantering215Framifrånvy
Framifrånvyn visar en bild av området
framför bilen på den högra delen av
skärmen. Vyn visas efter växling från
backväxeln till en framåtväxel, eller
när du pekar på kameraikonen på
infodisplayen. Framifrånvyn visar
också föremål som upptäcks auto‐
matiskt inom 30 cm. Framifrånvyn
visas endast upp till en hastighet på
11 km/h i en framåtväxel.
Frånkoppling Panoramavysystemet inaktiveras: ● om du kör fortare än 11km/h● om du pekar på kameraikonen ë på infodisplayen
● om du växlar till neutralläge eller P med automatisk växellåda.
Allmän information9 Varning
Panoramavysystemet ersätter
inte förarens uppsikt. Det kommer inte att visa barn, fotgängare,
cyklister, korsande trafik, djur eller
andra föremål utanför kamerornas visningsområden, t.ex. under stöt‐fångaren eller bilen.
Använd inte enbart panoramavy‐
systemet till hjälp när du kör eller
parkerar bilen.
Kontrollera alltid omgivningen runt bilen innan du kör.9 Varning
Visade föremål kan vara längre
bort eller närmare än vad de
verkar. Det visade området är
begränsat och föremål i närheten
av någon av stötfångarens kanter
eller under stötfångaren visas inte på skärmen.
9 Varning
Panoramavykamerorna har döda
vinklar och kommer inte att visa
alla föremål som befinner sig i
närheten av bilens kanter. Om de
infällbara sidospeglarna är felpo‐
sitionerade kommer panoramavyn
inte att visas korrekt.
Körning och hantering217
Det område som kameran visar är
begränsat. Avstånden på den bild
som visas skiljer sig från de faktiska
avstånden.
Vägledande linjer
Dynamiska vägledande linjer är
vågräta linjer med en meters mellan‐
rum som projiceras på bilden för att
ange avståndet till de föremål som
visas.Bilens beräknade bana visas enligt
styrningsvinkeln.
Varningssymboler
Varningssymboler visas som trianglar
9 på bilden och markerar hinder som
detekteras av den avancerade
parkeringshjälpens bakre sensorer.
Dessutom visas 9 på den övre raden
i Info-Display med en varning om att
kontrollera bilens omgivningar.
Frånkoppling Kameran stängs av när en viss
hastighet framåt överskrids eller när backen inte läggs i på ungefär
10 sekunder.
Inaktivering av vägledande linjer och
varningssymboler
7-tums Colour-Info-Display: Aktiver‐
ing och avaktivering av de visuella vägledande linjerna och varnings‐symbolerna kan ändras med touch-
knappar i displayens nedre zon.
8" Colour-Info-Display: Aktivering och
inaktivering av de visuella vägle‐ dande linjerna och varningssymbo‐
lerna kan ändras på menyn Inställ‐
ningar i Info-Display. Välj relevant
inställning i Inställn., I Backkamera .
Info-Display 3 118.
Personliga inställningar 3 124.
218Körning och hanteringSystemets begränsningar
Det kan hända att backkameran inte fungerar optimalt under följande
omständigheter:
● Omgivningen är mörk.
● Solen eller helljusstrålkastarna lyser rakt in i kameralinserna.
● Vid nattkörning.
● Vädret begränsar sikten, t.ex. i dimma, regn eller snö.
● Kameralinserna är blockerade av
snö, is, slask, lera eller smuts.
Rengör linserna, skölj dem med
vatten och torka med en mjuk trasa.
● En släpvagn är kopplad till bilen.
● Bilen har blivit påkörd bakifrån.
● Det förekommer extrema tempe‐ raturväxlingar.
Felmeddelanden visas med en 9 i
den övre raden på Info-Display.Varning för korsande trafik
bak
Förutom backkameran 3 216 så
varnar denna funktion för korsande
trafik bak från vänster eller höger vid backning. När korsande trafik
upptäcks och backkameran är aktive‐ rad, visas en varningstriangel med en
riktningspil K på Colour-Info-Display
som visar trafikens riktning. Dess‐
utom hörs tre pipljud från högtalaren
på resp sida.
Radaravståndssensorerna sitter i
bakre stötfångaren.
9 Varning
Varning för korsande trafik bak är
ingen ersättning för förarens
uppsikt. Observera att föremål
som befinner sig utanför sensorer‐ nas räckvidd, t ex under stötfång‐
aren eller under bilen, inte visas.
Fotgängare, barn eller djur
upptäcks inte.
Backa inte bilen genom att enbart
titta på info-displayen och kontrol‐
lera alltid området bakom och runt
fordonet innan du backar.
Inkoppling
Varning för korsande trafik bak aktiv‐
eras tillsammans med backkameran
när backväxeln läggs i.
