2018 OPEL CORSA E sensor

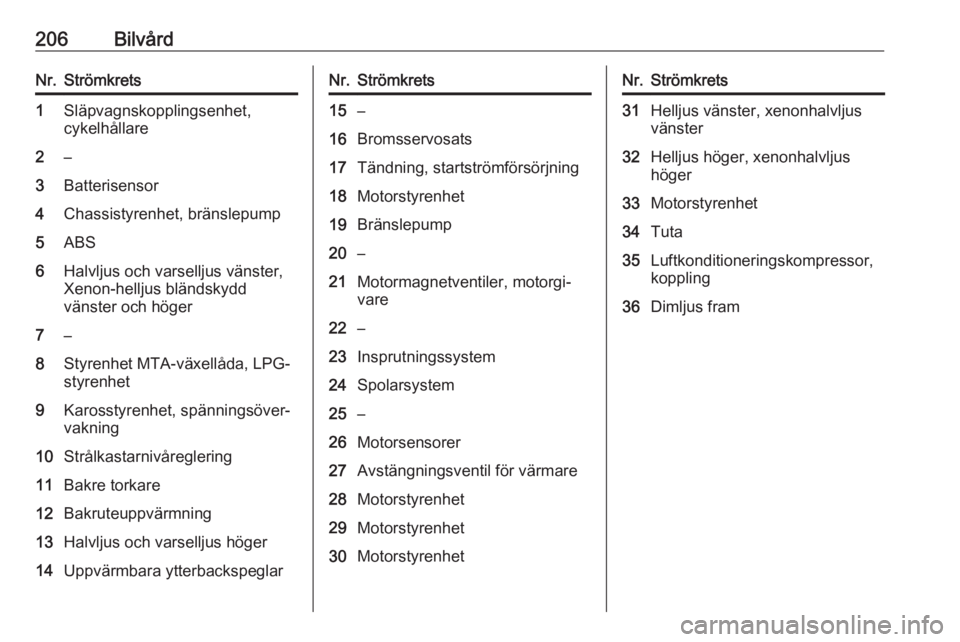

206BilvårdNr.Strömkrets1Släpvagnskopplingsenhet,
cykelhållare2–3Batterisensor4Chassistyrenhet, bränslepump5ABS6Halvljus och varselljus vänster,
Xenon-helljus bländskydd
vänster och höger7–8Styrenhet MTA-växellåda, LPG-
styrenhet9Karosstyrenhet, spänningsöver‐
vakning10Strålkastarnivåreglering11Bakre torkare12Bakruteuppvärmning13Halvljus och varselljus höger14Uppvärmbara ytterbackspeglarNr.Strömkrets15–16Bromsservosats17Tändning, startströmförsörjning18Motorstyrenhet19Bränslepump20–21Motormagnetventiler, motorgi‐
vare22–23Insprutningssystem24Spolarsystem25–26Motorsensorer27Avstängningsventil för värmare28Motorstyrenhet29Motorstyrenhet30MotorstyrenhetNr.Strömkrets31Helljus vänster, xenonhalvljus
vänster32Helljus höger, xenonhalvljus
höger33Motorstyrenhet34Tuta35Luftkonditioneringskompressor,
koppling36Dimljus fram

208BilvårdNrStrömkrets1–2–3Elektriska fönsterhissar4Spänningstransformator5Karosstyrenhet 16Karosstyrenhet 27Karosstyrenhet 38Karosstyrenhet 49Karosstyrenhet 510Karosstyrenhet 611Karosstyrenhet 712Karosstyrenhet 813–14Baklucka15Airbagsystem16Datalänkanslutning17TändsystemetNrStrömkrets18Luftkonditionering19Taklucka20Parkeringshjälp/Regnsensor/
Främre kamera21Bromsomkopplare22Ljudsystem23Display24–25Hjälpdomkraft26Instrumentpanel27–28–29–30–31Tuta32–33Rattvärme

212BilvårdOm däcktrycket ska sänkas eller
höjas slår du av tändningen. När du
har justerat däcktrycket slår du på
tändningen och väljer relevant inställ‐ ning på sidan Tyre load (däckbelast‐
ning) i förarinformationscentralen 3 95.
Temperaturförhållanden Däcktrycket är beroende av däckets
temperatur. Under körning ökar
temperaturen och trycket i däcket. De
däcktrycksvärden som finns på däck‐
informationsdekalen och trycktabel‐
len gäller för kalla däck, vilket innebär
20 °C.
Trycket ökar med nästan 10 kPa vid
en temperaturökning på 10 °C. Detta
måste man beakta när man kontrolle‐ rar varma däck.
Det däcktrycksvärde som visas i
förarinformationscentralen visar det faktiska däcktrycket. Ett svalnat däck
kommer att uppvisa ett lägre värde,
vilket inte tyder på något luftläckage.Övervakningssystem för
däcktryck
Däcktrycksövervakningssystemet
övervakar alla fyra däckens tryck en gång per minut när bilens hastighet
överskrider en viss gräns.Se upp
Däcktrycksövervakningssystemet
varnar endast för lågt däcktryck.
Detta ersätter inte det regel‐
bundna däckunderhåll som bör
utföras av föraren.
Alla hjul måste vara utrustade med
trycksensorer och däcken måste ha
det föreskrivna trycket.
Observera!
I länder där däcktrycksövervak‐
ningssystem måste användas enligt
lag innebär användning av hjul utan
trycksensorer att bilens typgodkän‐
nande upphör att gälla.
De aktuella ringtrycken kan visas i
Inställningar ? i förarinformations‐
centret.
Menyn kan väljas genom att man
trycker på knapparna på blinkers‐
spaken.
Tryck på MENU för att välja
Inställningar ? .
Vrid inställningsratten för att välja däcktrycksövervakningssystemet.
Mellannivådisplay:

Bilvård213
Däcktrycket för varje däck visas på
dess egen sida.
Högnivådisplay:
Däcktrycken för alla däck visas på en
sida.
Systemstatus och tryckvarningar indi‐ keras med ett meddelande som indi‐
kerar det aktuella däcket i förarin‐
formationscentralen.
Systemet tar hänsyn till däcktempe‐
raturen när det gäller varningarna.
Temperaturförhållanden 3 211.
För lågt däcktryck indikeras av
kontrollampan w 3 92.
Om w tänds bör du stanna så snart
som möjligt och justera däcktrycket
enligt rekommendationerna 3 250.
Om w blinkar i 60–90 sekunder och
sedan lyser med fast sken har ett fel i systemet inträffat. Uppsök en verk‐
stad för att få hjälp.
När däcken har pumpats kan du
behöva köra bilen något för att däckt‐
rycksvärdena ska uppdateras i förar‐
informationscentralen. Under denna
tid kan det hända att w tänds.
Om w tänds vid låg temperatur och
slocknar efter körning kan det indi‐
kera att däcktrycket håller på att bli
lågt. Kontrollera däcktrycket.
Bilmeddelanden 3 101.
Om däcktrycket ska sänkas eller
höjas slår du av tändningen.
Montera endast hjul med trycksenso‐
rer, annars kommer inget däcktryck
att visas och kontrollampan w lyser
konstant.
Ett reservhjul eller ett temporärt
reservhjul är inte utrustat med tryck‐
sensorer. Däcktrycksövervaknings‐
systemet fungerar inte för dessa
däck. Kontrollampan w lyser. För de
övriga tre däcken fungerar systemet.
Vid användning av konventionella
flytande reparationssatser kan syste‐
mets funktion påverkas. Fabriksgod‐
kända reparationssatser kan dock
användas.

214BilvårdVid användning av elektronisk utrust‐
ning eller om man befinner sig nära
faciliteter som använder liknande
vågfrekvenser kan däcktrycksöver‐
vakningssystemet störas.
Varje gång däcken byts måste däckt‐
rycksövervakningssystemets givare
demonteras och underhållas. Om
givaren skruvas in i däcket byter du
ventilkäglan och tätningsringen. Om
givaren snäpps fast på däcket byter du hela ventilskaftet.
Laststatus
Justera däcktrycket till bilens lastför‐
hållanden enligt däckinformationseti‐ ketten eller trycktabellen 3 250 och
välj lämplig inställning i menyn
Däckbelastning i förarinformations‐
centralen, Inställningar 3 95. Denna
inställning fungerar som referens för
däcktrycksvarningarna.
Menyn Däckbelastning visas bara när
bilen är stillastående och parkerings‐
bromsen är åtdragen. I bilar med
automatisk växellåda måste växel‐
väljaren vara i läge P.
Mellannivådisplay:
Välj ● LO för komforttryck upp till
tre personer
● ECO för Eco-tryck upp till
tre personer
● Hi för full last.
Högnivådisplay:Välj ● Lätt för komforttryck upp till
tre personer.
● Eko för Eco-tryck upp till
tre personer.
● Max för full last.
Matchningsprocess för
däcktryckssensorer
Varje TPMS-givare har en unik iden‐ tifieringskod. Identifieringskoden
måste anpassas till en ny hjulposition
efter att hjulen har roterats eller efter
att hela hjulparet har bytts ut och om
en eller flera däcktryckssensorer har
ersatts. Matchningsprocessen för

Bilvård215däcktryckssensorer bör också utföras
sedan ett reservhjul har bytts ut mot
ett vanligt hjul med en däcktrycksgi‐
vare.
Felindikeringslampan ska slockna w
och varningsmeddelandet eller koden
ska försvinna vid nästa tändningscy‐
kel. Givarna matchas mot hjulens
position med hjälp av ett omlärnings‐
verktyg, i följande ordning: vänster
framhjul, höger framhjul, höger
bakhjul och vänster bakhjul. Blinker‐
lampan vid den aktuella aktiva posi‐
tionen lyser tills sensorn har
matchats.
Vänd dig till en verkstad för service.
Tidsgränsen är två minuter för att
matcha det första däck/hjulläget och
fem minuter totalt för att matcha alla
fyra hjullägen. Om det tar längre tid
avbryts matchningsprocessen och
den måste startas om.
Matchningsprocessen för däcktrycks‐
sensorer är:
1. Dra åt parkeringsbromsen.
2. Slå på tändningen.
3. På bilar med automatisk växel‐ låda: ställ växelväljaren i P.I bilar med automatiserad manuell
växellåda: Behåll bromspedalen
nedtryckt. Håll växelväljaren i
läget N i fem sekunder tills P visas
i Förarinformationscentralen. P
indikerar att givarmatchningspro‐
cessen för däcktryck kan inledas.
I bilar med manuell växellåda: välj
neutral.
4. Använd MENU eller blinkers‐
spaken för att välja
Inställningar ? i förarinforma‐
tionscentralen.
5. Vrid justeringshjulet för att bläddra till däcktrycksmenyn.
Mellannivådisplay:
Högnivådisplay:
6. Tryck på SET/CLR för att starta
givarmatchningsprocessen. Ett
meddelande bör visas där du får
bekräfta att processen ska startas.
7. Bekräfta valet genom att trycka på
SET/CLR igen. Signalhornet
ljuder två gånger för att visa att
mottagaren är i omlärningsläge.
8. Börja med vänster framhjul.
9. Placera ominlärningsverktyget mot däckets sidovägg, näraventilskaftet. Tryck sedan på
knappen för att aktivera däckt‐
ryckssensorn. En signal från tutan

216Bilvårdbekräftar att sensorns identifi‐
eringskod har matchats med detta
hjulläge.
10. Fortsätt till höger framhjul och upprepa processen i steg 9.
11. Fortsätt till höger bakhjul och upprepa processen i steg 9.
12. Fortsätt till vänster bakhjul, och upprepa processen i steg 9.
Signalhornet ljuder två gånger för
att visa att givarens identifierings‐
kod har matchats med vänster
bakhjul och att matchningspro‐
cessen för däcktryckssensorer
inte längre är aktiv.
13. Stäng av tändningen.
14. Pumpa alla fyra däcken till det rekommenderade däcktrycket
enligt informationsetiketten för
däcktryck.
15. Se till att däckets laddningsstatus är inställd enligt det valda trycket
3 95.
Mönsterdjup
Kontrollera profildjupet regelbundet.Däck ska av säkerhetsskäl kasseras
när profildjupet har nått ner till
2–3 mm (4 mm för vinterdäck).
Av säkerhetsskäl rekommenderar vi
att mönsterdjupet för däcken på
samma axel inte skiljer mer än 2 mm.
Det lagligt tillåtna minsta profildjupet
(1,6 mm) har nåtts när profilen har
slitits till en slitagevarnare (TWI =
Tread Wear Indicator). Deras läge
finns angivet med markeringar på
däcksidan.
Däck åldras även om de inte används
alls eller endast lite. Vi rekommende‐
rar att däcken byts efter sex år.
Byta däck och
fälgdimension
Vid användning av andra däckdimen‐sioner än de som monteras i fabriken
måste kanske hastighetsmätaren
samt det nominella däcktrycket
programmeras om och andra
ändringar göras på bilen.
Byt dekalen med ringtryck efter byte till andra däckdimensioner.
Kontrollsystem för ringtryck 3 212.Se upp
Vid byte till hjul med 14 tums
diameter reduceras markfri‐
gången. Du måste tänka på detta
när du kör över hinder.
9 Varning
Användning av olämpliga däck
eller fälgar kan leda till olyckor och
till att typgodkännandet upphör.

265Personliga inställningar .............104
Pollenfilter .................................. 131
Prestanda .................................. 244
Programmerade inställningar .......22
Punktering .................................. 223
R Radiofjärrkontroll .........................21
Radio Frequency Identification (RFID) ..................................... 260
Rattinställning .............................. 73
Rattreglage .................................. 73
Rattvärme .................................... 73
REACH ....................................... 255
Registrerade varumärken ...........259
Registreringsskyltsbelysning .....203
Reglage ........................................ 73
Rekommenderade vätskor och smörjmedel ..................... 235, 239
Reparation av kollisionsskada ....255
Reservhjul .................................. 225
Rullningsavstängning ................136
Räckviddsinställning för strålkastare ............................. 114
S Service ....................................... 132
Servicedisplay ............................. 85
Serviceinformation .....................234
Servostyrning................................ 91
Sidoairbagsystem ........................46Sidoblinkers ............................... 202
Sidoljus ....................................... 112
Skydd mot batteriurladdning ......121
Släpstabilitetsassistans .............187
Släpvagnskoppling .....................183
Snökedjor .................................. 217
Solskydd ...................................... 32
Spolar- och torkarsystem ............. 14
Spolarvätska .............................. 193
Stadskörningsläge ......................153
Starta ................................... 17, 134
Starta motor ....................... 135, 146
Start med startkablar .................227
Startspärr ............................... 28, 93
Stolsposition ................................ 35
Stopp-start-system .....................136
Strålkastare vid körning i utlandet .................................. 114
Strömavbrott .............................. 144
Ställa in nackskydd ........................8
Ställa in ratt .................................... 9
Ställa in spegel .............................. 8
Ställa in stol ............................. 7, 36
Stöldlarm ..................................... 26
Stöldskyddslåsning ......................26
Symboler ....................................... 4
System för upptäckt av föremål ..160
Säkerhetsbälte ............................... 8
Säkerhetsbälten ........................... 39
Säkringar ................................... 204Säkring av bilen............................ 26
Säkringscentral, instrumentpanel .....................207
Säkringscentral, motorrum ........205
Sätesvärme .................................. 38
T
Tak................................................ 32
Taklast .......................................... 71
Taklucka ...................................... 32
Tankning .................................... 179
Temperaturmätare motorkylvätska ......................... 84
Tillbehör och bilmodifiering ........189
Trafikmärkesassistans ..........94, 172
Trampa på pedalen ......................91
Trepunktsbälte ............................. 40
Trippmätare ................................. 81
Tuta ....................................... 13, 74
Typskylt ..................................... 238
Tändningslås lägen ...................134
U Ultraljudssensorer för parkeringshjälp ........................ 160
Uppvärmda speglar .....................29
Uppvärmd bakruta .......................31
Uppvärmd vindruta .......................32
Urstigningsbelysning .................121
Utföra arbete .............................. 190
