214Conduite et utilisationAssistance au freinage intelligent
Si le véhicule est équipé d'un capteur
radar, l'assistance au freinage intelli‐
gent peut s'activer lorsque la pédale
de frein est enfoncée rapidement en
renforçant le freinage selon la vitesse
d'approche et la distance par rapport
au véhicule devant.
De faibles impulsions de la pédale de
frein ou un mouvement de la pédale
pendant cette période sont normaux
et la pédale de frein doit rester enfon‐
cée au besoin. L'assistance au frei‐
nage intelligent ne se désactive que
lorsque la pédale de frein est relâ‐
chée.9 Attention
L'assistance au freinage intelli‐
gente peut augmenter le freinage
du véhicule dans des situations où
cela ne s'avère pas nécessaire.
Vous pourriez bloquer la circula‐ tion. Si cela se produit, retirer votre pied de la pédale de frein et
appuyer sur les freins selon ce qui est nécessaire.
Désactivation
Sur les véhicules dotés d'une caméraavant, le freinage d'urgence actif peut être désactivé en appuyant plusieurs
fois sur le commutateur d'espace‐ ment V sur le réglage Arrêt 3 208 . S'il
est désactivé, un message s'affiche
dans le centre d'informations du
conducteur.
Sur les véhicules dotés d'un capteur
radar, le système peut être désactivé
dans le menu de personnalisation de
l'affichage d'informations 3 132.
Limitations du système
Dans des cas très rares, le système de freinage d'urgence actif peut four‐
nir un freinage automatique lorsque cela ne semble pas nécessaire, par
exemple dans les parkings, en raison de panneaux de signalisation routière
dans un virage ou à cause de véhicu‐
les sur l'autre voie. Il s'agit d'un fonc‐
tionnement normal. Le véhicule ne
doit pas être réparé. Appuyer ferme‐
ment sur la pédale de frein pour annu‐
ler le freinage automatique.
Le freinage automatique d'urgence
peut ne pas :
● détecter un véhicule devant sur les routes sinueuses ou vallon‐
nées.
● détecter tous les véhicules, notamment ceux avec une
remorque, les tracteurs, les véhi‐ cules boueux, etc.
● détecter un véhicule lorsque le temps limite la visibilité, par
exemple en cas de brouillard, de
pluie ou de neige.

Conduite et utilisation215Pour éviter tout dysfonctionnement,maintenir les zones du capteur de la
caméra du pare-brise et le capteur
radar dans la grille de calandre
toujours propres, sans saleté, pous‐
sière, glace ou neige.
Une grande vigilance est toujours
nécessaire en conduisant, et vous
devez vous ternir prêt à intervenir et
appuyer sur le frein et/ou éviter une collision.
Défaillance
Si le système doit être réparé, un
message est affiché sur le centre d'in‐ formations du conducteur.
Si le système ne fonctionne pas
comme il le devrait, les messages du
véhicule sont affichés sur le centre
d'informations du conducteur.
Messages du véhicule 3 130.
Aide au stationnement
Remarques générales
Lorsque l'attelage de remorque est
fixé, modifier les paramètres de confi‐ guration dans la rubrique Affichaged'informations du menu de personna‐
lisation. Personnalisation du véhicule
3 132.
Lorsqu'une remorque ou un porte-
vélos est fixé à l'attelage de remor‐
que, l'aide au stationnement est
désactivée.
Aide au stationnement arrière9 Attention
Le conducteur est pleinement
responsable de la manœuvre de
stationnement.
Toujours vérifier les environs
pendant la marche arrière et l'uti‐
lisation du système d'aide au
stationnement arrière.
L'aide au stationnement arrière faci‐
lite les manœuvres en mesurant la
distance entre le véhicule et les
obstacles présents à l'arrière. Il
informe et avertit le conducteur par
des signaux sonores et une indication
sur l’affichage.
Le système possède quatre capteurs de stationnement à ultrasons dispo‐
sés dans le pare-chocs arrière.
Activation
Après avoir mis le contact, l'aide au
stationnement arrière est activée.
Une LED allumée dans le bouton de
l'aide au stationnement r indique
que le système est prêt à fonctionner.
Indication
Le système avertit le conducteur par
des signaux sonores de la présence
d'obstacles potentiellement dange‐
reux derrière le véhicule, jusqu'à une
distance de 50 cm lorsqu'un rapport

216Conduite et utilisationde marche avant est enclenché, oujusqu'à 1,5 mètre lorsque la marche
arrière est enclenchée.
Selon le côté du véhicule le plus
proche d'un obstacle, vous entendez
les signaux d'avertissement sonores
dans le véhicule sur le côté corres‐
pondant. L'intervalle entre les
signaux sonores se réduit au fur et à
mesure que le véhicule se rapproche
de cet obstacle. Lorsque la distance
est inférieure à environ 30 cm, le
signal sonore est continu.
En outre, la distance jusqu'aux obsta‐ cles situés à l'arrière est indiquée par
les lignes de distance changeantes
sur le centre d'informations du
conducteur 3 121.
L'indication de la distance peut être interrompue par des messages duvéhicule de plus grande importance.
Après avoir ignoré le message, une
indication de distance s'affiche à
nouveau.Désactivation
Appuyer sur le bouton d'aide au
stationnement r pour désactiver, la
DEL dans le bouton s'éteint.
Défaillance
En cas de défaillance ou d'interrup‐
tion momentanée du système,
par ex. en cas de niveau de bruit
externe élevé ou d'autres interféren‐
ces, la LED du bouton clignote
pendant trois secondes , puis s'éteint.
Un message est indiqué sur le centre
d'informations du conducteur.
Aide au stationnement
avant-arrière9 Attention
Le conducteur est pleinement
responsable de la manœuvre de
stationnement.
Toujours vérifier les environs lors
de l'utilisation du système d'aide
au stationnement lorsque vous
conduisez vers l'avant ou vers l'ar‐ rière.
L'aide au stationnement avant-arrière mesure la distance entre le véhicule
et les obstacles présents devant et
derrière le véhicule. Il informe et aver‐
tit le conducteur par des signaux
sonores et une indication sur l’affi‐
chage.
Il utilise deux signaux d'avertisse‐
ment sonores différents pour les
zones de contrôle avant et arrière,
chacune ayant sa propre fréquence.

218Conduite et utilisation
L'indication de la distance peut être
interrompue par des messages du véhicule de plus grande importance.
Après avoir ignoré le message, une
indication de distance s'affiche à
nouveau.
Désactivation
Le système est automatiquement désactivé lorsque la vitesse du
véhicule dépasse 11 km/h.
La désactivation manuelle est égale‐ ment possible. Pour cela, appuyer sur le bouton d'aide au stationnement
r .
Lorsque le système est désactivé
manuellement, la DEL du bouton
s'éteint et Aide stationnement
désactivée s'affiche dans le centre
d'informations du conducteur.
Après une désactivation manuelle,
l'aide au stationnement avant-arrière
est activée si r est enfoncé ou si la
marche arrière est enclenchée.
Le système peut être totalement
désactivé manuellement dans la
rubriqueAffichage d'informations du
menu de personnalisation du
véhicule. Il reste désactivé pendant le cycle d'allumage ou jusqu'à ce qu'il
soit de nouveau activé dans le menu
de personnalisation. Personnalisa‐
tion du véhicule 3 132.
Défaillance
En cas de défaillance ou d'interrup‐
tion momentanée du système,
par ex. en cas de niveau de bruit
externe élevé ou d'autres interféren‐
ces, un message s'affiche sur le
centre d'informations du conducteur.
Messages du véhicule 3 130.Système avancé d'assistance au
stationnement9 Attention
Le conducteur est pleinement
responsable de l'acceptation de
l'emplacement de parking
suggéré par le système et de la
manœuvre de stationnement.
Toujours vérifier les environs dans toutes les directions lors de l'utili‐
sation du système avancé d'assis‐ tance au stationnement.
Le système avancé d'assistance au
stationnement mesure une place de
stationnement adaptée en passant,
calcule la trajectoire et dirige automa‐
tiquement le véhicule dans une place de stationnement en créneau ou
perpendiculaire.
Des instructions sont fournies dans le centre d'informations du conducteur
3 121 ou, selon la version, sur l'affi‐
chage d'informations 3 127, accom‐
pagnées de signaux sonores.

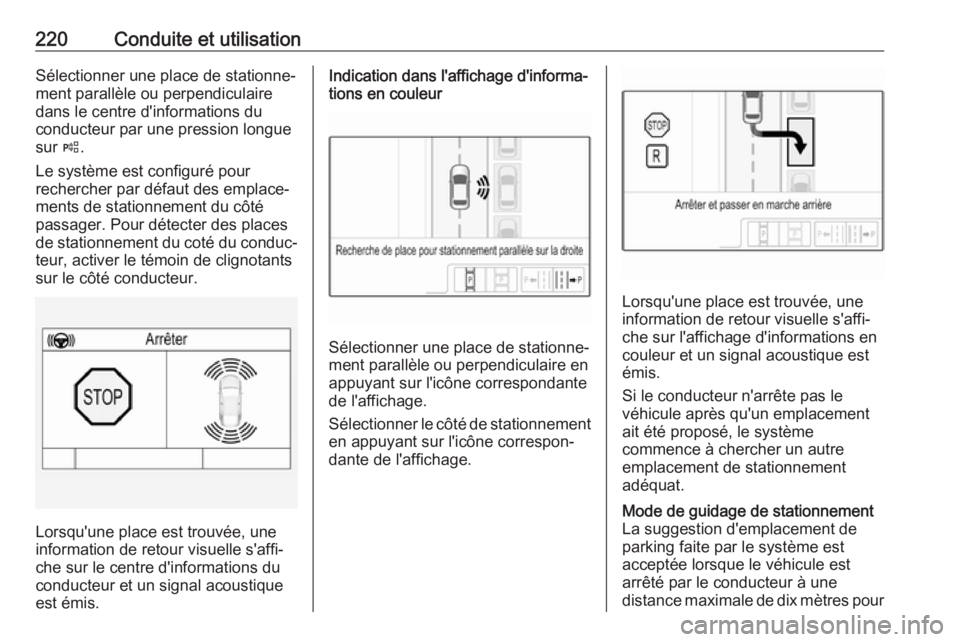

220Conduite et utilisationSélectionner une place de stationne‐
ment parallèle ou perpendiculaire
dans le centre d'informations du
conducteur par une pression longue
sur (.
Le système est configuré pour
rechercher par défaut des emplace‐
ments de stationnement du côté
passager. Pour détecter des places
de stationnement du coté du conduc‐
teur, activer le témoin de clignotants
sur le côté conducteur.
Lorsqu'une place est trouvée, une
information de retour visuelle s'affi‐
che sur le centre d'informations du
conducteur et un signal acoustique
est émis.
Indication dans l'affichage d'informa‐
tions en couleur
Sélectionner une place de stationne‐
ment parallèle ou perpendiculaire en
appuyant sur l'icône correspondante
de l'affichage.
Sélectionner le côté de stationnement en appuyant sur l'icône correspon‐
dante de l'affichage.
Lorsqu'une place est trouvée, une
information de retour visuelle s'affi‐
che sur l'affichage d'informations en
couleur et un signal acoustique est
émis.
Si le conducteur n'arrête pas le
véhicule après qu'un emplacement
ait été proposé, le système
commence à chercher un autre
emplacement de stationnement
adéquat.
Mode de guidage de stationnement
La suggestion d'emplacement de
parking faite par le système est
acceptée lorsque le véhicule est arrêté par le conducteur à une
distance maximale de dix mètres pour

Conduite et utilisation223Des conditions spécifiques s'ap‐
pliquent si des véhicules de plus
grande taille sont à proximité
(p. ex. véhicules tout terrain, four‐
gonnette, camionnette). L'identifi‐
cation d'objet et l'indication de
distance correcte dans la partie
supérieure de ces véhicules ne
peuvent pas être garanties.
Des objets offrant une section
transversale de réflexion fort
étroite, des objets étroits ou des
matériaux souples par exemple,
peuvent ne pas être détectés par
le système.
Les systèmes d'aide au stationne‐
ment ne détectent pas les objets
situés en dehors de leur portée de détection.
Remarque
Il se peut que le capteur détecte un
objet qui n'existe pas en raison d'une
gêne d'écho causée par un mauvais
alignement mécanique ou un bruit
acoustique externe (de faux avertis‐ sements sporadiques sont possi‐
bles).
S'assurer que la plaque d'immatri‐
culation avant est correctement
fixée (non pliée et sans décalage par
rapport au pare-chocs sur la gauche
ou la droite) et que les capteurs sont
bien en place.
Le système avancé d'assistance au
stationnement peut ne pas répondre aux changements de l'espace destationnement disponible une fois la manœuvre de stationnement
commencée. Le système peut
reconnaître une entrée, un passage,
une cour, voire un croisement en
tant qu'emplacement de stationne‐
ment. Une fois la marche arrière
enclenchée, le système démarrera
une manœuvre de stationnement.
S'assurer de vérifier la disponibilité
de l'emplacement de stationnement
suggéré.
Les surfaces irrégulières,
par exemple dans les zones de
construction, ne sont pas détectées
par le système. Le conducteur en
accepte la responsabilité.Remarque
Après la production, le système doit
être étalonné. Pour un guidage de
stationnement optimal, une distance de conduite minimale de 10 km,
notamment un certain nombre de
virages, est nécessaire.
Alerte d'angle mort latéral Le système d'alerte d'angle mort laté‐
ral détecte et rapporte les objets d'un côté ou de l'autre du véhicule, dans
une zone spécifiée « d'angle mort ».
Le système affiche une alerte visuelle dans chaque rétroviseur extérieur en
cas de détection d'objets qui pour‐
raient ne pas être visibles dans les
rétroviseurs intérieurs et extérieurs.
L'alerte d'angle mort latéral utilise
certains des capteurs du système
avancé d'assistance au stationne‐
ment, situés sur les pare-chocs avant
et arrière, des deux côtés du véhicule.9 Attention
L'alerte d'angle mort ne remplace
pas la vision du conducteur.
Le système ne détecte pas :

224Conduite et utilisation● les véhicules hors de la zoned'angle mort qui approchent
rapidement
● les piétons, cyclistes ou animaux
Avant de changer de file, vérifier
tous les rétroviseurs, regarder par-
dessus l'épaule et utiliser le cligno‐ tant.
Lorsque le système détecte un
véhicule dans la zone de l'angle mort tout en se déplaçant en marche
avant, que l'on dépasse un véhicule
ou que l'on soit dépassé, un symbole d'avertissement jaune B s'allume sur
le rétroviseur extérieur correspon‐
dant. Si le conducteur utilise alors le
clignotant, le symbole d'avertisse‐
ment B commence à clignoter en
jaune à titre d'avertissement pour ne pas changer de file.
Remarque
Si le véhicule qui dépasse roule au
moins 10 km/h plus vite que le
véhicule qu'il dépasse, le symbole
d'avertissement B du rétroviseur
extérieur correspondant peut ne pas
s'allumer.
L'alerte d'angle mort latéral est acti‐
vée lorsque le véhicule roule à des
vitesses allant de 10 km/h à
140 km/h. Conduire à une vitesse
supérieure à 140 km/h désactive le
système, ce qui est indiqué par les
symboles d'avertissement à faible
luminosité B sur les deux rétroviseurs
extérieurs. Ralentir à nouveau étein‐
dra les symboles d'avertissement. Si
un véhicule est alors détecté dans la
zone d'angle mort, les symboles
d'avertissement B s'allumeront
normalement du côté approprié.
Lorsque le véhicule est démarré, les
deux rétroviseurs extérieurs s'allu‐
ment brièvement pour indiquer que le
système est en fonctionnement.
Le système peut être activé ou désac‐
tivé dans l'affichage d'informations.
Personnalisation du véhicule 3 132.
La désactivation est signalée par un
message sur le centre d'informations
du conducteur.
Zones de détection
Les zones de détection démarrent au niveau du pare-chocs arrière et
s'étendent jusqu'à environ
trois mètres vers l'arrière et sur les
côtés. La hauteur de la zone est envi‐
ron entre un demi mètre et
deux mètres du sol.
Le système est désactivé si le
véhicule tracte une remorque ou si un
porte-vélos est fixé.
L'alerte d'angle mort latéral est
conçue pour ignorer les objets
stationnaires, par exemple les glissiè‐
res de sécurité, les poteaux, les
bordures de trottoir, les murs et les

Conduite et utilisation231Détection des panneaux routiersavec le système de navigation
Si le véhicule est équipé d'un systèmede navigation, le panneau actuelle‐
ment affiché peut provenir soit de la
détection optique d'un panneau, soit
des données cartographiques.
Si le panneau affiché provient de
données cartographiques et que les
informations cartographiques chan‐
gent, un nouveau panneau s'affiche.
Ceci peut entraîner la détection d'un
nouveau panneau, même si aucun
panneau sur la route n'a été rencon‐
tré.
Défaillance L'assistant de détection des
panneaux routiers peut ne pas fonc‐
tionner correctement si :
● La zone de l'écran dans laquelle est située la caméra avant, n'estpas propre ou est obstruée pardes objets étrangers, par exem‐
ple des autocollants.● Les panneaux routiers sont tota‐ lement ou partiellement recou‐
verts ou sont difficilement identi‐
fiables.
● Les conditions météorologiques sont défavorables, par exemple,
des fortes pluies, de la neige, une
exposition directe au soleil, des
ombres.
● Les panneaux routiers sont mal installés ou sont endommagés.
● Les panneaux routiers ne sont pas conformes à la convention
de Vienne des panneaux routiers
(Wiener Übereinkommen über
Straßenverkehrszeichen).Avertissement
Le système est conçu pour aider
le conducteur à discerner certains signaux routiers dans une plage
de vitesse donnée. Ne pas ignorer les signaux routiers qui ne sont
pas affichés par le système.
Le système ne détecte pas d'au‐
tres panneaux routiers qui instau‐
rent un limite de vitesse ou qui y
mettent fin.
Ce dispositif particulier ne doit pas vous pousser à adopter un stylede conduite dangereux.
Adapter toujours la vitesse aux
conditions de circulation.
Les systèmes d'aide au conduc‐
teur ne restreignent en aucune
façon la pleine responsabilité du
conducteur.
Assistance au maintien de
trajectoire
L'assistance au maintien de trajec‐
toire permet d'éviter des accidents
dus à des changements de trajectoire involontaires. La caméra avant
observe les marquages de voie entre
lesquels circule le véhicule. Si le
véhicule s'approche d'un marquage
de voies, le volant tourne doucement
pour remettre le véhicule dans la voie.
Tourner le volant dans le même sens, si la manœuvre du système ne suffit
