68Сиденья, системы защитыПримечание
Электронные схемы управления
системой надувных подушек
безопасности и преднатяжите‐
лями ремней безопасности нахо‐
дятся в зоне центральной
консоли. Не следует подносить к
ним намагниченные предметы.
Не следует прикреплять какие-
либо предметы на крышки надув‐
ных подушек безопасности или
чем-то накрывать их. Обратитесь
в сервисный центр, чтобы заме‐
нить поврежденные крышки.
Каждая подушка безопасности
срабатывает однократно. Заме‐
ните сработавшие подушки
безопасности на станции техоб‐
служивания. Помимо этого,
возможно, придется заменить
рулевое колесо, приборную
панель, элементы обшивки,
уплотнители дверей, ручки и
сиденья.
Запрещается вносить какие-либо
изменения в конструкцию
системы подушек безопасности,так как в этом случае автомобиль
теряет разрешение на эксплуата‐
цию.
Индикатор v системы подушек
безопасности 3 126.
Установка детских
удерживающих устройств на
переднее сиденье,
оборудованное подушкой
безопасности
Предупреждение (согласно требо‐
ваниям Правила R94.02 ЕЭК ООН ):EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete
Kindersitze NIEMALS auf einem Sitz
verwenden, der durch einen davor
befindlichen AKTIVEN AIRBAG
geschützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège
d'enfant orienté vers l'arrière sur un
siège protégé par un COUSSIN
GONFLABLE ACTIF placé devant lui,
sous peine d'infliger des
BLESSURES GRAVES, voire
MORTELLES à l'ENFANT.
ES: NUNCA utilice un sistema de
retención infantil orientado hacia
atrás en un asiento protegido por un
AIRBAG FRONTAL ACTIVO. Peligro de MUERTE o LESIONES GRAVES
para el NIÑO.

Сиденья, системы защиты71GA: Ná húsáid srian sábháilteachta
linbh cúil RIAMH ar shuíochán a
bhfuil mála aeir ag feidhmiú os a
chomhair. Tá baol BÁIS nó GORTÚ
DONA don PHÁISTE ag baint leis.
Помимо предупреждения, предус‐
мотренного Правилом
R94.02 ЕЭК ООН, следует также учитывать, что устанавливать
детское удерживающее устрой‐
ство лицом вперед следует только
с соблюдением указанных в
таблице инструкций и ограничений
3 78.
Наклейки с предупреждением о наличии подушки безопасности
расположены на обеих сторонах
противосолнечного козырька со
стороны пассажира.
Отключение подушки безопас‐
ности 3 73.
Система передних подушек безопасности
Система передних подушек
безопасности состоит из двух поду‐ шек: одной в рулевом колесе и
одной в приборной панели состороны переднего пассажира. Эти
подушки можно идентифицировать по надписи AIRBAG.
Система передних подушек
безопасности срабатывает в
случае удара спереди при доста‐
точно серьезной аварии. Зажига‐
ние должно быть включено.
Надутые воздушные подушки
безопасности амортизируют удар,
тем самым они снижают опасность
значительного травмирования
верхней части туловища и головы
переднего пассажира и водителя.
9 Предупреждение
Оптимальная защита обеспечи‐
вается только в том случае,
если сиденье установлено в
правильном положении.
Положение сидений 3 54.
В области раскрытия подушки
безопасности не должно быть
каких-либо препятствий.
Правильно установите и
надежно закрепите ремень
безопасности. Только в этом
случае подушка безопасности
сможет обеспечить необходи‐
мую защиту.

Сиденья, системы защиты73
Надутые воздушные подушки
безопасности амортизируют удар,
тем самым они снижают опасность
травмирования головы в случае
серьезного бокового удара.
9 Предупреждение
В области раскрытия подушки
безопасности не должно быть
каких-либо препятствий.
На крюки ручек, расположенных над дверьми, можно вешать
только легкие предметы
одежды (без вешалок). В этой
одежде не должно быть посто‐
ронних предметов.
Отключение подушки
безопасности
При установке детского удержи‐ вающего устройства на переднемпассажирском сиденье необхо‐
димо отключить фронтальную
подушку безопасности переднего
пассажира согласно инструкции в
таблице 3 78. Системы боковых
воздушных подушек и шторок
безопасности, преднатяжители ремней безопасности и все
системы воздушных подушек
безопасности водителя останутся активными.Систему подушек безопасности
переднего пассажира можно
отключить ключом, вставив его в выключатель с замком, который
расположен на приборной панели
на стороне пассажира.
Установите выключатель в необхо‐
димое положение с помощью
ключа зажигания:* OFF:воздушная подушка
безопасности переднего
пассажира отключена и в
случае столкновения не
сработает. Индикатор
* OFF на верхней
консоли горит постоянно.V ON:воздушная подушка
безопасности переднего
пассажира включена9 Опасность
Отключать подушку безопас‐
ности следует только при уста‐
новке детского удерживающего

74Сиденья, системы защитыустройства и только с соблюде‐
нием указанных в таблице
инструкций и ограничений
3 78.
В противном случае отключение фронтальной подушки безопас‐
ности может стать причиной
смертельных травм.

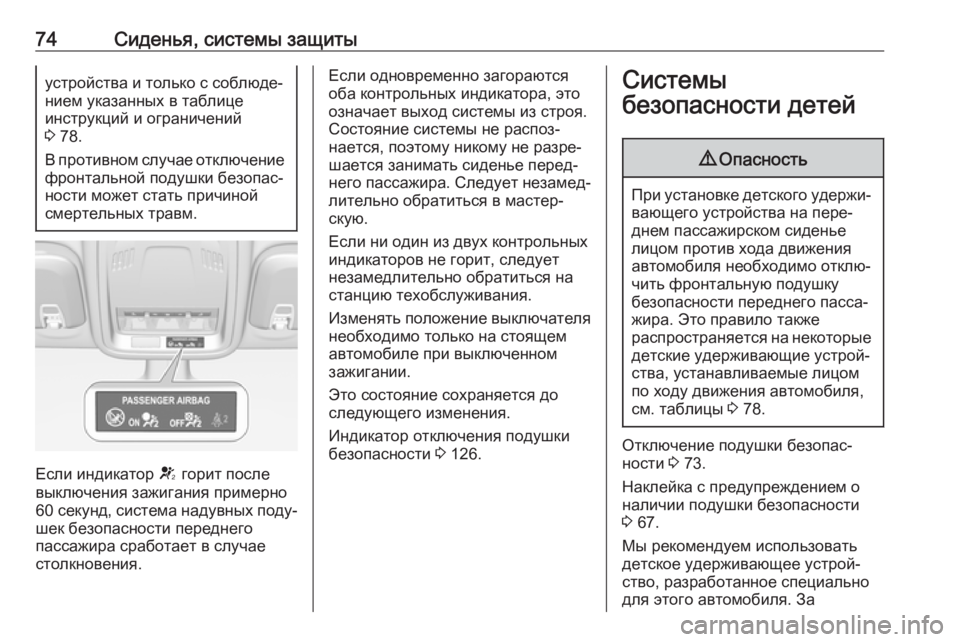

Если индикатор V горит после
выключения зажигания примерно
60 секунд , система надувных поду‐
шек безопасности переднего
пассажира сработает в случае
столкновения.
Если одновременно загораются оба контрольных индикатора, это
означает выход системы из строя.
Состояние системы не распоз‐
нается, поэтому никому не разре‐
шается занимать сиденье перед‐ него пассажира. Следует незамед‐
лительно обратиться в мастер‐
скую.
Если ни один из двух контрольных
индикаторов не горит, следует
незамедлительно обратиться на станцию техобслуживания.
Изменять положение выключателя необходимо только на стоящем
автомобиле при выключенном
зажигании.
Это состояние сохраняется до
следующего изменения.
Индикатор отключения подушки
безопасности 3 126.Системы
безопасности детей9 Опасность
При установке детского удержи‐
вающего устройства на пере‐
днем пассажирском сиденье
лицом против хода движения
автомобиля необходимо отклю‐
чить фронтальную подушку
безопасности переднего пасса‐
жира. Это правило также
распространяется на некоторые детские удерживающие устрой‐
ства, устанавливаемые лицом
по ходу движения автомобиля,
см. таблицы 3 78.
Отключение подушки безопас‐
ности 3 73.
Наклейка с предупреждением о
наличии подушки безопасности
3 67.
Мы рекомендуем использовать
детское удерживающее устрой‐
ство, разработанное специально
для этого автомобиля. За

Сиденья, системы защиты75дополнительной информацией
обращайтесь на станцию техобслу‐
живания.
При использовании детского удер‐
живающего устройства соблю‐
дайте приведенные ниже инструк‐
ции по его установке и эксплуата‐
ции, а также рекомендации произ‐
водителя устройства.
Всегда соблюдайте местные или национальные законы и правила. В отдельных странах установка
детских сидений на некоторых
местах запрещена.
Для крепления детских удержи‐
вающих устройств могут использо‐ ваться:
● Трехточечный ремень безопасности
● ISOFIX скобы
● Проушина для верхнего ремня крепления детского креслаТрехточечный ремень
безопасности
Детские удерживающие устрой‐
ства могут крепиться с помощью
трехточечного ремня безопас‐
ности. На заднее сиденье может
быть установлено до трех детских
удерживающих устройств в зависи‐ мости от их размера 3 78.
ISOFIX скобы
Прикрепить разрешенную для
применения в автомобиле систему крепления ISOFIX детских кресел
безопасности к монтажным крон‐ штейнам ISOFIX. Разрешенные
способы установки детских удер‐
живающих устройств с креплением
ISOFIX на разных сиденьях отме‐
чены в таблице ISOFIX 3 78.
Места расположения крепежных
скоб системы ISOFIX отмечены на
спинке сиденья.
Детские удерживающие устрой‐
ства i-size относятся к универсаль‐
ным детским удерживающим
устройствам с системой крепления ISOFIX согласно Правилу № 129
ЕЭК ООН.
Все детские удерживающие
устройства i-size могут устанавли‐
ваться на любые сиденья автомо‐ биля, предназначенные для уста‐
новки устройств i-size, см. таблицу
i-size 3 78.
Помимо нижних кронштейнов
системы ISOFIX для крепления
детского удерживающего устрой‐
ства необходимо использовать
либо верхний ремень (Top-Tether),
либо дополнительный нижний
упор.

78Сиденья, системы защитыМеста для установки детских кресел безопасности
Разрешенные варианты крепления детского удерживающего устройства с помощью трехточечного
ремня безопасности
Весовая категория
На переднем пассажирском сиденье
На крайних сиденьях
заднего рядаНа среднем
сиденье заднего
ряда
подушка
безопасности
включенаподушка
безопасности
отключенаГруппа 0: до 10 кгXU 1,2U/L 3UГруппа 0+: до 13 кгXU1,2U/L 3UГруппа I: от 9 до 18 кгXU1,2U/L 3,4U4Группа II: от 15 до 25 кгU1,2XU/L 3,4U4Группа III: от 22 до 36 кгU1,2XU/L 3,4U4U:универсального назначения для использования с трехточечным ремнем безопасностиL:допускается при использовании детских удерживающих устройств с креплениями ISOFIX категорий
'специально для данного автомобиля', 'ограниченной применимости' или полууниверсального типа. Детское
удерживающее устройство с креплениями ISOFIX должно быть разрешено к применению в конкретной модели
автомобиля (см. перечень моделей автомобилей конкретного детского удерживающего устройства)X:для этой весовой категории использование детских удерживающих устройств не разрешается1:сдвиньте сиденье вперед, насколько это необходимо, и отрегулируйте спинку, установив ее как можно ближе к вертикальному положению, чтобы ремень от верхней точки крепления был направлен прямо вперед2:сдвиньте сиденье вверх, насколько это необходимо, и отрегулируйте спинку, установив ее как можно ближе
к вертикальному положению, чтобы ремень со стороны замка был натянут3:сдвиньте сиденье переднего пассажира, расположенное перед детским удерживающем устройством, вперед,
насколько необходимо4:при необходимости отрегулируйте подголовник или снимите его

Сиденья, системы защиты79Допустимые варианты крепления детских удерживающих устройств с системой ISOFIX с помощью
кронштейнов ISOFIX
Весовая категорияРазмерКрепление
На переднем пассажирском сиденье
На крайних
сиденьях
заднего рядаНа среднем
сиденье
заднего ряда
подушка
безопасности
включенаподушка
безопасности
отключенаГруппа 0: до 10 кгGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XГруппа 0+: до 13 кгEISO/R1XXIL 3XDISO/R2XXIL3XCISO/R3XXIL3XГруппа I: от 9 до 18 кгDISO/R2XXIL3,4XCISO/R3XXIL3,4XBISO/F2XXIL, IUF 3,4XB1ISO/F2XXXIL, IUF3,4XAISO/F3XXIL, IUF 3,4XГруппа II:
от 15 до 25 кгXXIL 3,4XГруппа III:
от 22 до 36 кгXXIL 3,4X

80Сиденья, системы защитыIL:допускается при использовании детских удерживающих устройств ISOFIX, разработанных специально для
данного автомобиля, "ограниченной применяемости" или "полууниверсального" типа. Детское удерживаю‐
щее устройство с креплениями ISOFIX должно быть разрешено к применению в конкретной модели
автомобиля (см. перечень моделей автомобилей конкретного детского удерживающего устройства)IUF:можно применять детские удерживающие устройства с креплением ISOFIX, устанавливаемые в направле‐
нии движения автомобиля, универсальной категории, предназначенные для применения для данного
весового классаX:для этой весовой категории использование детских удерживающих устройств ISOFIX не допускается1:сдвиньте сиденье переднего пассажира вперед, насколько это необходимо, и отрегулируйте наклон спинки, установив ее как можно ближе к вертикальному положению, чтобы ремень от верхней точки крепления был направлен прямо вперед2:поднимите сиденье с помощью регулятора вверх, насколько это необходимо, и отрегулируйте наклонспинки, установив ее как можно ближе к вертикальному положению, чтобы ремень со стороны пряжки был
натянут3:сдвиньте сиденье переднего пассажира, расположенное перед детским удерживающем устройством,
вперед, насколько необходимо4:при необходимости отрегулируйте подголовник или снимите его
Группа размера системы ISOFIX и тип детского кресла
A - ISO/F3:устанавливаемое лицом по ходу автомобиля детское удерживающее устройство для детей в
верхнем сегменте весовой категории от 9 до 18 кгB - ISO/F2:устанавливаемое лицом по ходу автомобиля детское удерживающее устройство для детей в
нижнем сегменте весовой категории от 9 до 18 кгB1 - ISO/F2X:устанавливаемое лицом по ходу автомобиля детское удерживающее устройство для детей в
нижнем сегменте весовой категории от 9 до 18 кгC - ISO/R3:устанавливаемое лицом против хода автомобиля детское удерживающее устройство для детей в верхнем сегменте весовой категории до 18 кгD - ISO/R2:устанавливаемое лицом против хода автомобиля детское удерживающее устройство для детей
в нижнем сегменте весовой категории до 18 кг
