tSidokrockkuddar
Sidokrockkuddarna är monterade på utsidan av ryggstöden.
När krockkuddarnas kollisionssensorer känner av en sidokollision som klassas som
kraftigare än måttlig, utlöser systemet sidokrockkudden endast på den sida där kollisionen
inträffade. Sidokrockkudden blåses snabbt upp för att minska de skador på förarens eller
passagerarens huvud och bröstkorg som uppstår när kroppen slår i exempelvis dörren och
fönstret.
För mer information om utlösning av krockkuddar, se ”Utlösningskriterier för
SRS-krockkuddar” (sidan 2-43).
(Med system för att avaktivera passagerarsidans krockkudde)
Passagerarsidans krockkudde är konstruerad att endast lösas ut när sensorn avkänner att det
sitter någon i passagerarsätet. För mer detaljer se System för att avaktivera passagerarsidans
krockkudde (sidan 2-46).

ttVarningslampa/pipsignal
Ett systemfel eller feltillstånd indikeras med en varning.
Se Varnings-/indikeringslampor på sidan 4-38.
Se Varningsljud är aktiverat på sidan 7-46.
Viktig säkerhetsutrustning
SRS-krockkuddar
2-42

Utlösningskriterier för SRS-krockkuddar
Denna tabell visar vilken SRS-utrustning som utlöses vid olika typer av kollision.
(Bilderna visar olika representativa typer av kollision.)
SRS-utrust-
ningTyp av kollision
Kraftig kollision framifrån eller snett
framifrånKraftig sidokollision
*2Kollision bakifrån
Bältessträck-
areX*1X*1
Inga krockkuddar eller bäl-
tessträckare utlöses vid kol-
lision bakifrån. Förarkrock-
kuddeX
Passagerar-
sidans
krockkuddeX
*1
Sidokrock-
kuddeX*1 (endast på kollisionssi-
dan)
X : Krockkuddar och annan SRS-utrustning är konstruerade att lösa ut vid kollision.*1(System för att avaktivera passagerarsidans krockkudde)
Passagerarsidans krockkudde och sidokrockkudde är designade för att endast lösa ut när den sensor som finns
för passagerarsätet känner av att det sitter någon i passagerarsätet.
*2 Bältessträckarna och sidokrockkuddarna löses ut vid en sidokollision.
OBSVid en frontalkrock snett framifrån kan berörda krockkuddar och bältessträckare utlösas beroende på riktning,
vinkel och kollisionskraft.
Viktig säkerhetsutrustning
SRS-krockkuddar
2-43

System för att inaktivera passagerarsidans krockkudde*
Börja med att läsa ”Säkerhetsåtgärder för det kompletterande säkerhetssystemet (SRS)”
(sidan 2-32) noga.
tSensor för att avaktivera passagerarsidans krockkudde
Bilen är utrustad med en sensor för passagerarsidans krockkudde som ingår som en del i det
kompletterande säkerhetssystemet. Denna sensor sitter i passagerarsätets sittdyna. Denna
sensor mäter den elektrostatiska kapaciteten i passagerarsätet. SAS-enheten är utvecklad för
att förhindra att passagerarsidans krockkudde och sidokrockkudde, samt bältessträckare
utlöses om indikeringen lyser för att passagerarsidans krockkudde visar att systemet är AV.
För att minska risken för skador orsakade av utlösta krockkuddar kommer systemet att
avaktivera passagerarsidans krockkudde, sidokrockkudde samt bältessträckare när
indikeringen lyser för att passagerarsidans krockkudde visar att systemet är AV. Se följande
tabell för att se hur indikeringen för avaktivering av passagerarsidans krockkudde tänds och
släcks.

Systemet stänger av passagerarsidans krockkudde, sidokrockkudde och bältessträckaren, så
kontrollera att indikeringen för avaktivering av passagerarsidans krockkudde tänds enligt
följande tabell.

Varningslampan för krockkuddar/bältessträckare blinkar och indikeringen för att visa att
passagerarsidans krockkudde visar att systemet är AV tänds om det är något problem med
sensorerna. Om detta händer kommer passagerarens krockkudde, sidokrockkudde och
bältessträckare inte att utlösas.
Indikeringslampor för avaktivering av passagerarsidans krockkudde
Dessa indikeringslampor tänds för att påminna om att passagerarens krockkudde,
sidokrockkudde och bältessträckare inte kommer att utlösas vid en kollision.
Om sensorn för passagerarsidans krockkudde är ok, kommer båda indikeringslamporna att
tändas när tändningen sätts på. Indikeringslamporna släcks efter några sekunder. Därefter
tänds eller släcks indikeringslamporna under följande situationer:
Viktig säkerhetsutrustning
SRS-krockkuddar
2-46*Vissa modeller.

Villkorstabell för indikeringslampan för avaktivering av passagerarsidans krockkudde
Tillstånd avkänt av systemet för
att avaktivera passagerarsidans
krockkuddeDeaktiveringsindikator
för passagerarsidans
krockkuddePassagerarsidans
krockkudde och sidok-
rockkuddePassagerarsidans bäl-
tessträckare
Tom (ingen sitter i sätet)
Avaktiverad Avaktiverad
Ett barn sitter i en barnsäkerhets-
utrustning
*1Avaktiverad Avaktiverad
Vuxen
*2
Slocknar efter en kort
tid.Klar Klar
*1 Systemet för att avaktivera passagerarsidans krockkudde kanske inte känner av om ett barn sitter i sätet, i en
barnsäkerhetsutrustning, eller i en barnstol beroende på barnets storlek och sittposition.
*2 Om en liten vuxen sitter i passagerarsätet är det möjligt att systemet för att avaktivera passagerarsidans
krockkudde känner av det som ett barn beroende på personens fysik.
Om båda indikeringslamporna för avaktivering av passagerarsidans krockkudde inte tänds
efter en viss tid när tändningen slagits på eller om de inte tänds enligt ovanstående tabell bör
ingen sitta i passagerarsätet och en auktoriserad Mazda-verkstad bör kontaktas så snart som
möjligt. Det är inte säkert att systemet fungerar som önskat vid en olycka.
VARNING
Låt inte någon i passagerarsätet sitta i en sittställning som gör det svårt för sensorn för
passagerarsidans krockkudde att känna av personen rätt:
Att sitta i passagerarsätet i en sittställning som gör det svårt för sensorn för passagerarsidans
krockkudde att känna av personen är farligt. Om sensorn för passagerarsidans krockkudde
inte kan känna av personen som sitter i sätet på rätt sätt kan det hända att krockkudden,
sidokrockkuddarna eller bältessträckarsystemet inte fungerar (inte löses ut) eller fungerar på
fel sätt (löses ut). Passageraren kommer inte att ha det extra skyddet med krockkuddar eller
den oavsiktliga utlösningen av krockkuddarna kan leda till allvarliga skador eller dödsfall.
Under följande förhållanden kan inte sensorn för passagerarsidans krockkudde känna av en
passagerare som sitter i passagerarsätet på felaktigt sätt och utlösningen/förhindrande av
utlösning kan inte kontrolleras som indikeras i villkorstabellen för indikeringslampan för
avaktivering av passagerarsidans krockkudde. Till exempel:
Viktig säkerhetsutrustning
SRS-krockkuddar
2-47

VIKTIGT
¾För att säkerställa korrekt utlösning av krockkudden och för att förhindra skada på sensorn
i sittdynan:
¾Placera inte vassa föremål på sätet och placera inte tungt bagage där.
¾Spill inga vätskor på sätena eller under sätena.
¾För att göra det möjligt för sensorerna att fungera korrekt, gör alltid följande:
¾Justera sätena så långt bak som möjligt och sitt alltid upprätt mot ryggstödet med
säkerhetsbältet på.
¾Om du placerar ett barn i passagerarsätet ska du säkra barnsäkerhetsutrustningen
ordentligt och skjuta passagerarsätet så långt bakåt som det går med
barnsäkerhetsutrustningen.
OBS
•Systemet behöver cirka 10 sekunder för att växla mellan att slå på och av systemet för
passagerarsätets krockkuddar, sidokrockkuddar och bältesförsträckaren.
•Indikeringen för att passagerarsidans krockkudde visar att systemet är AV kan slås på
upprepade gånger om bagage eller andra föremål placeras på passagerarsätet, eller om
temperaturen i bilen plötsligt förändras.
•Indikeringen för att passagerarsidans krockkudde visar att systemet är AV kan tändas
under 10 sekunder om den elektrostatiska kapaciteten i passagerarsätet förändras.
•Varningsindikeringen för krockkuddar och bältessträckare kan tändas om passagerarsätet
får ett hårt slag.
•Om indikeringen för att passagerarsidans krockkudde visar att systemet är AV inte lyser
efter att ha monterat en barnsäkerhetsutrustning i passagerasätet, ta bort
barnsäkerhetsutrustningen och montera den igen enligt instruktionsboken. Om
indikeringen för att passagerarsidans krockkuddar är AV fortfarande inte tänds ska du
kontakta en auktoriserad Mazda-verkstad så snart som möjligt.
•Om indikeringen för att passagerarsidans krockkudde visar att systemet är AV tänds när
någon sätter sig i passagerarsätet, be passageraren att byta position och sitta med
fötterna på golvet samt spänna fast säkerhetsbältet. Om indikeringen för att
passagerarsidans krockkuddar är AV fortfarande lyser, skjut passagerarsätet så långt bak
som möjligt. Kontakta en auktoriserad Mazda-verkstad så snart som möjligt.
Viktig säkerhetsutrustning
SRS-krockkuddar
2-49

Konstant övervakning
Följande komponenter i krockkuddssystemet och den aktiva motorhuven övervakas av
diagnossystemet:

•Sensorer för framsätets krockkudde
•Krocksensor och diagnosmodul (SAS-enhet)
•Sensorer för sidokrock
•Krockkuddsmodul
•Bältessträckare
•Varningslampa för krockkudde/bältessträckare
•Relaterade kablage
(Med system för att avaktivera passagerarsidans krockkudde)
•Sensor för att avaktivera passagerarsidans krockkudde
•Modul för passagerarsidans krockkudde
•Deaktiveringsindikator för passagerarsidans krockkudde
(Med aktiv motorhuv)
•Sensorer för aktiv motorhuv
•Moduler för aktiv motorhuv
•Varningslampa för aktiv motorhuv
En diagnosfunktion övervakar ständigt systemets beredskap. Det aktiveras när tändningen
vrids till ON, och är aktivt medan bilen kör.
Viktig säkerhetsutrustning
SRS-krockkuddar
2-50

Säkerhetsåtgärder för aktiv motorhuv*
I den osannolika händelsen att bilen skulle träffa en fotgängare och bilens front utsätts för en
viss påverkan, reduceras påverkan på fotgängarens huvud om det skulle träffa motorhuven
genom att den bakre delen av motorhuvens höjs omedelbart för att skapa ett stort utrymme
mellan huven och komponenterna i motorrummet. Om den sensor som sitter på baksidan av
den främre stötfångaren detekterar en viss påverkan av en kollision med en fotgängare eller
annat hinder medan bilen körs med en hastighet tillräcklig för att aktivera systemet, kommer
systemet att aktiveras och motorhuven lyfts.
Styrdon
Styrdon
SensorVarningslampa för aktiv motorhuv
Elektrisk styrenhet
Viktig säkerhetsutrustning
Aktiv motorhuv
*Vissa modeller.2-51

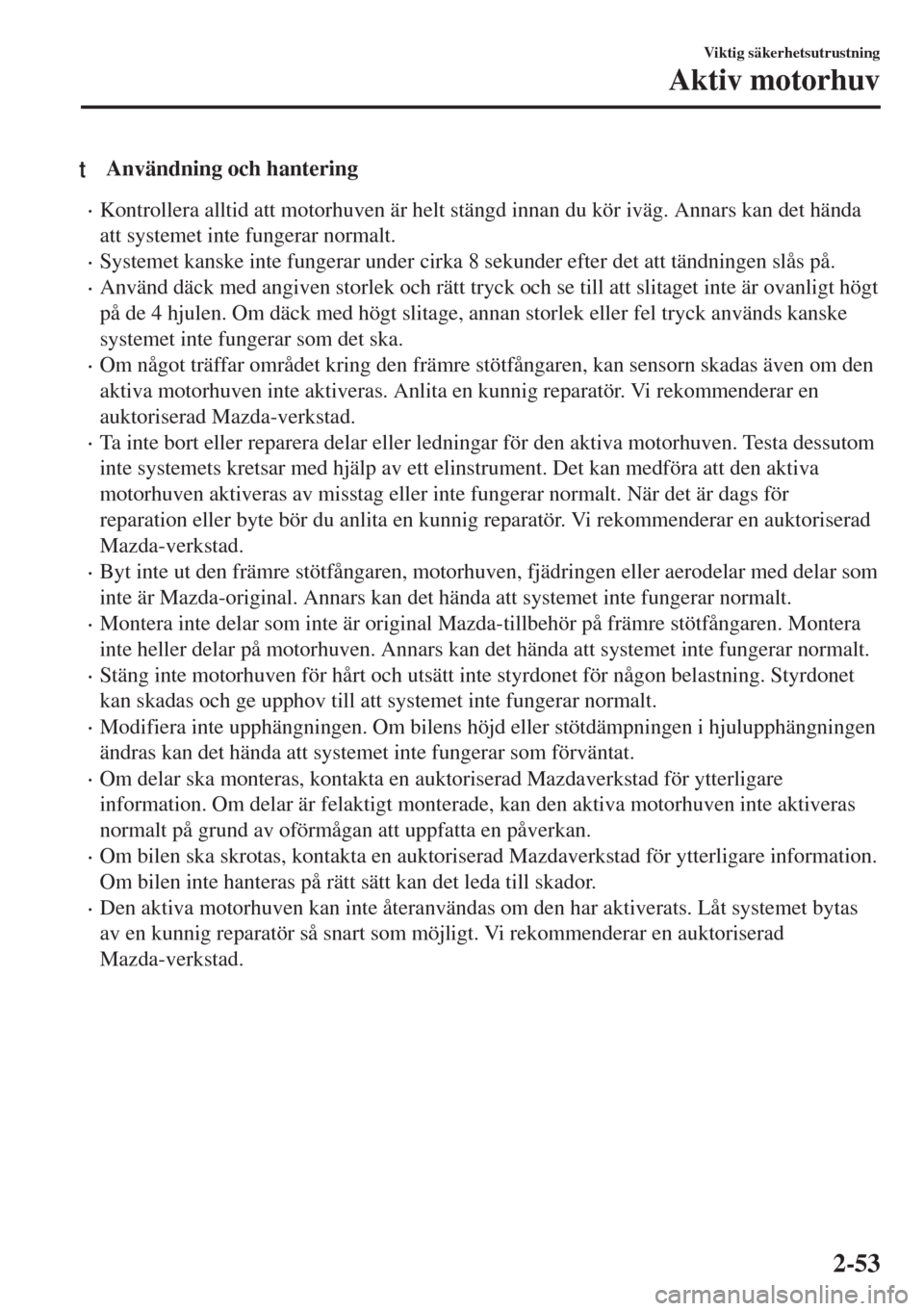

tAnvändning och hantering
•Kontrollera alltid att motorhuven är helt stängd innan du kör iväg. Annars kan det hända
att systemet inte fungerar normalt.
•Systemet kanske inte fungerar under cirka 8 sekunder efter det att tändningen slås på.
•Använd däck med angiven storlek och rätt tryck och se till att slitaget inte är ovanligt högt
på de 4 hjulen. Om däck med högt slitage, annan storlek eller fel tryck används kanske
systemet inte fungerar som det ska.
•Om något träffar området kring den främre stötfångaren, kan sensorn skadas även om den
aktiva motorhuven inte aktiveras. Anlita en kunnig reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad.
•Ta inte bort eller reparera delar eller ledningar för den aktiva motorhuven. Testa dessutom
inte systemets kretsar med hjälp av ett elinstrument. Det kan medföra att den aktiva
motorhuven aktiveras av misstag eller inte fungerar normalt. När det är dags för
reparation eller byte bör du anlita en kunnig reparatör. Vi rekommenderar en auktoriserad
Mazda-verkstad.
•Byt inte ut den främre stötfångaren, motorhuven, fjädringen eller aerodelar med delar som
inte är Mazda-original. Annars kan det hända att systemet inte fungerar normalt.
•Montera inte delar som inte är original Mazda-tillbehör på främre stötfångaren. Montera
inte heller delar på motorhuven. Annars kan det hända att systemet inte fungerar normalt.
•Stäng inte motorhuven för hårt och utsätt inte styrdonet för någon belastning. Styrdonet
kan skadas och ge upphov till att systemet inte fungerar normalt.
•Modifiera inte upphängningen. Om bilens höjd eller stötdämpningen i hjulupphängningen
ändras kan det hända att systemet inte fungerar som förväntat.
•Om delar ska monteras, kontakta en auktoriserad Mazdaverkstad för ytterligare
information. Om delar är felaktigt monterade, kan den aktiva motorhuven inte aktiveras
normalt på grund av oförmågan att uppfatta en påverkan.
•Om bilen ska skrotas, kontakta en auktoriserad Mazdaverkstad för ytterligare information.
Om bilen inte hanteras på rätt sätt kan det leda till skador.
•Den aktiva motorhuven kan inte återanvändas om den har aktiverats. Låt systemet bytas
av en kunnig reparatör så snart som möjligt. Vi rekommenderar en auktoriserad
Mazda-verkstad.
Viktig säkerhetsutrustning
Aktiv motorhuv
2-53
