Page 199 of 803

tVarselindikator/varsellamper
Disse lampene tennes eller blinker for å varsle brukeren om systemets driftsstatus eller en
systemfeil.
Signal Advarsel Side
Varsellampe for bremsesystem*17-31
ABS-varsellampe*1
Varsel for elek-
tronisk bremse-
kraftfordelings-
system
7-31
ABS-varsel
7-34
Varselindikator/varsellampe for ladesystem*17-31
Varsellampe for motorolje*17-31
(Rød)Varselindikator/varsellampe for høy kjølevæsketemperatur
*17-31
Indikator/indikatorlampe for feil ved servostyringen*17-31
Hovedvarselindikator/-varsellampe*17-34
Varselindikator/varsellampe for elektrisk parkeringsbrems (EPB)*17-34
(Rød)
*Varsellampe for behov for bruk av bremsepedal*1
Lyshorn
4-89
Lydsignal og
lyshorn
7-34
Sjekk motor-lampe*17-34
*Varselindikator/varsellampe for system for selektiv katalytisk reduksjon
(SCR)*17-34
*Varselindikator/varsellampe for automatgir*17-34
*Varselindikator/varsellampe for firehjulsdrift*17-34
Varsellampe for kollisjonsputer/sikkerhetsbeltestrammere*17-34
Under kjøring
Instrumentpanel og display
*Noen modeller.4-47
Page 200 of 803

Signal Advarsel Side
*Varsellampe for system for overvåking av dekktrykk*1
Ly s h o r n
7-34
Slås på
7-43
(Gul/hvit)
*NØKKEL-varselindikatorGul
7-34
Hvit
7-43
(Rød)
*KEY-varsellampe*1
Slås på
7-34
Ly s h o r n
7-43
(Gul)
*i-stop-varsellampe*17-34
(Gul)*Varselindikator for i-ELOOP7-34
(Gul)
*Varselindikator/varsellampe for fjernlyskontrollsystemet (HBC)*17-34
*Varselindikator/varsellampe for adaptive LED-frontlys (ALH)*17-34
*Varselindikator for dødvinkelovervåking (BSM)7-34
(Gul)
*Varselindikator for oppmerksomhetsvarsel til fører (DAA)7-34
(Gul)
*Varselindikator for Mazda Radar Cruise Control (MRCC)7-34
*Varselindikator for Mazda Radar Cruise Control med Stop & Go-funksjon
(MRCC med Stop & Go-funksjon)7-34
(Gul)
*Varselindikator for kjørefeltstøtte (LAS) og varsel om kjørefeltavvik
(LDWS)7-34
Varsellampe for LED-frontlys*17-34
(Gul)
*Varselindikator/varsellampe for smart bremsestøtte / smart bremsestøtte
for bykjøring (SBS/SCBS)*17-43
Varselindikator/varsellampe for lite drivstoff 7-43
*Varsellampe for lavt motoroljenivå*17-43
Under kjøring
Instrumentpanel og display
4-48*Noen modeller.
Page 201 of 803
Signal Advarsel Side
*Varsellampe for 120 km/t*17-43
Varsellampe for sikkerhetsbelte (forsete) 7-43
(Rød)*Varsellampe for sikkerhetsbelte (baksete)7-43
*Varselindikator/varsellampe for lavt spylevæskenivå7-43
*Varselindikator for åpen dør7-43
*Varselindikator for åpen bakluke7-43
*Varsellampe for åpen dør7-43
*1 Lampen tennes når tenningen slås på for en funksjonskontroll, og slås av et par sekunder senere eller når
motoren har startet. Hvis lampen ikke tennes eller fortsetter å lyse, må du få bilen undersøkt på et
ekspertverksted, vi anbefaler et autorisert Mazda-verksted.
Under kjøring
Instrumentpanel og display
*Noen modeller.4-49
Page 202 of 803
tIndikator/indikatorlamper
Disse lampene tennes eller blinker for å varsle brukeren om systemets driftsstatus eller en
systemfeil.
Signal Indikator Side
(Grønn)*Indikatorlampe for sikkerhetsbelte (baksete)2-21
*Indikatorlampe for deaktivert kollisjonspute for forsetepassasjeren*12-57
(Grønn)
*KEY-indikatorlampe4-5
(Grønn)
*i-stop-indikatorlampe4-21
(Hvit)*i-ELOOP-indikator4-100
Sikkerhetsindikatorlampe*13-50
(Hvit/gul)
*Indikator for bilhastighetsalarmUten multiinfor-
masjonsdisplay
4-32
Med multiinfor-
masjonsdisplay
4-41
Skiftenøkkel-indikator/indikatorlampe*14-54
*Glødeindikatorlampe*14-54
*Indikator/indikatorlampe for dieselpartikkelfilter*14-264
(Blå)
*Indikatorlampe for lav kjølevæsketemperatur4-54
Girstillingsindikator 4-60
Lys på-indikator/indikatorlampe 4-66
Indikatorlampe for fjernlysFjernlys-nærlys
4-70
Ly s h o r n
4-70
Under kjøring
Instrumentpanel og display
4-50*Noen modeller.
Page 203 of 803

Signal Indikator Side
*Indikatorlampe for tåkelys foran4-72
*Indikatorlampe for tåkebaklys4-73
Indikatorlampe for blinklys/nødblinkBlinklys
4-74
Nødblinklys
4-83
Indikator/indikatorlampe for elektrisk parkeringsbrems (EPB)*1*27-34
(Grønn)
*Indikatorlampe for behov for bruk av bremsepedal4-85
AUTOHOLD aktiv-indikatorlampe*14-91
*Indikatorlampe for Mazda Radar Cruise Control med Stop & Go-funksjon
(MRCC med Stop & Go-funksjon)4-172
TCS/DSC-indikatorlampe*1
Veigrepskon-
trollsystem
(TCS)
4-96
Dynamisk stabi-
litetskontroll
(DSC)
4-98
Slås på
7-34
TSC OFF-indikatorlampe*14-97
*Velg modus-indikator4-109
(Grønn)
*Indikatorlampe for fjernlyskontrollsystemet (HBC)4-119
*Indikatorlampe for adaptive LED-frontlys (ALH)4-123
*AV-indikatorlampe for dødvinkelovervåking (BSM)*1
Unntatt funk-
sjonsfeil
4-129
Funksjonsfeil
7-34
(Hvit)
*Hovedindikator for Mazda Radar Cruise Control (MRCC)4-152
*Hovedindikator for Mazda Radar Cruise Control med Stop & Go-funksjon
(MRCC med Stop & Go-funksjon)4-166
Under kjøring
Instrumentpanel og display
*Noen modeller.4-51
Page 204 of 803
Signal Indikator Side
(Grønn)
*Innstillingsindikator for Mazda Radar Cruise Control (MRCC)4-152
*Innstillingsindikator for Mazda Radar Cruise Control med Stop &
Go-funksjon (MRCC med Stop & Go-funksjon)4-166
(Hvit/grønn)
*Indikator for kjørefeltstøtte (LAS) og varsel om kjørefeltavvik (LDWS)4-180
*AV-indikatorlampe for kjørefeltstøtte (LAS) og varsel om kjørefeltavvik
(LDWS)*14-184
*Indikator for smart bremsestøttesystem for bykjøring (SCBS)Avansert smart
bremsestøtte for
bykjøring (Av-
ansert SCBS)
4-199
Smart bremse-
støtte for bykjø-
ring [Forover]
(SCBS F)
4-204
Smart bremse-
støtte for bykjø-
ring [Rygge]
(SCBS R)
4-210
(Rød)
*Indikatorlampe for det smarte bremsestøttesystemet for bykjøring (SCBS)Avansert smart
bremsestøtte for
bykjøring (Av-
ansert SCBS)
4-199
Smart bremse-
støtte for bykjø-
ring [Forover]
(SCBS F)
4-204
Smart bremse-
støtte for bykjø-
ring [Rygge]
(SCBS R)
4-210
Under kjøring
Instrumentpanel og display
4-52*Noen modeller.

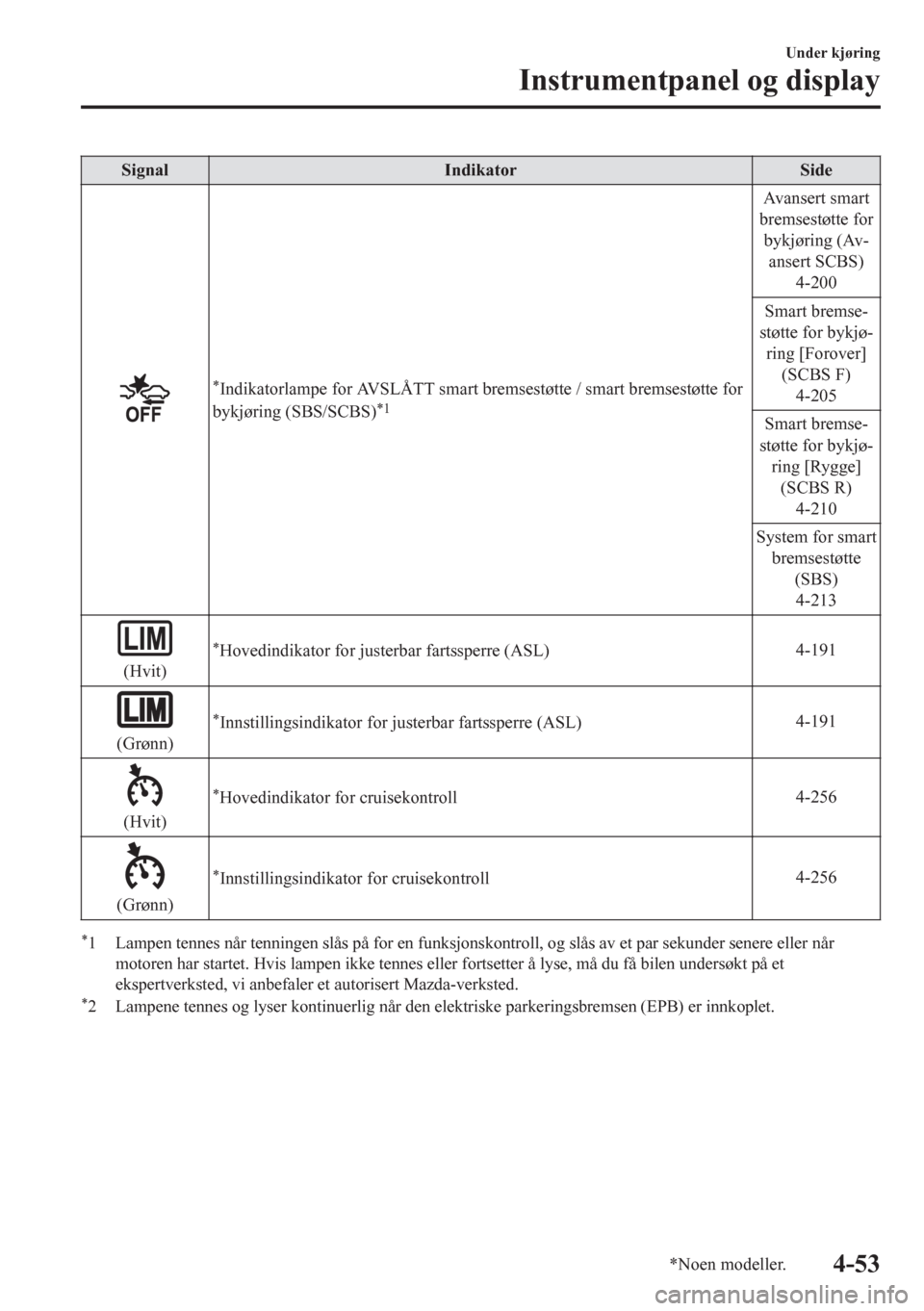

Page 205 of 803

Signal Indikator Side
*Indikatorlampe for AVSLÅTT smart bremsestøtte / smart bremsestøtte for
bykjøring (SBS/SCBS)*1
Avansert smart
bremsestøtte for
bykjøring (Av-
ansert SCBS)
4-200
Smart bremse-
støtte for bykjø-
ring [Forover]
(SCBS F)
4-205
Smart bremse-
støtte for bykjø-
ring [Rygge]
(SCBS R)
4-210
System for smart
bremsestøtte
(SBS)
4-213
(Hvit)
*Hovedindikator for justerbar fartssperre (ASL)4-191
(Grønn)
*Innstillingsindikator for justerbar fartssperre (ASL)4-191
(Hvit)
*Hovedindikator for cruisekontroll4-256
(Grønn)
*Innstillingsindikator for cruisekontroll4-256
*1 Lampen tennes når tenningen slås på for en funksjonskontroll, og slås av et par sekunder senere eller når
motoren har startet. Hvis lampen ikke tennes eller fortsetter å lyse, må du få bilen undersøkt på et
ekspertverksted, vi anbefaler et autorisert Mazda-verksted.
*2 Lampene tennes og lyser kontinuerlig når den elektriske parkeringsbremsen (EPB) er innkoplet.
Under kjøring
Instrumentpanel og display
*Noen modeller.4-53
Page 206 of 803

tGlødeindikatorlampe
(SKYACTIV-D 2.2)
Glødeindikatorlampen tennes når
tenningen slås PÅ. Glødeindikatorlampen
slås av når forhåndsoppvarmingen er
ferdig.
Under følgende forhold kan det bli angitt
et problem med systemet. Få bilen
undersøkt på et verksted, vi anbefaler et
autorisert Mazda-verksted.
•Glødeindikatorlampen tennes ikke når
tenningen slås PÅ eller den fortsetter å
lyse.
•Glødeindikatorlampen blinker.
MERKNAD
Hvis bilen blir stående med tenningen PÅ
uten å starte motoren, og det har gått lang
tid siden forhåndsoppvarmingen var
ferdig, kan forhåndsoppvarmingen gjøres
på nytt og da kan glødeindikatorlampen
tennes.
tSkiftenøkkel-indikator/
indikatorlampe
Type A instrumentpanel
Utfør vedlikehold i samsvar med
meldingen.
Ty p e B i n s t r u m e n t p a n e l
Når tenningen settes på ON, tennes
skiftenøkkelindikatorlampen og slås
deretter av etter et par sekunder.
Når den lyser
Skiftenøkkelindikatorlampen tennes under
følgende forhold:
•Når den forhåndsinnstilte
vedlikeholdsperioden er utgått.
•Når det er på tide å skifte motorolje.
Se Vedlikeholdsovervåking på side 6-12.
Når den blinker (SKYACTIV-D 2.2)
Sedimentutskilleren skiller ut vann fra
drivstoffet.
Hvis det samler seg vann i dette filteret,
vil varsellampen blinke. Hvis dette skjer,
må du ta kontakt med et ekspertverksted,
vi anbefaler et autorisert Mazda-verksted,
så snart som mulig.
tIndikatorlampe for lav
kjølevæsketemperatur (blå)
*
Lampen lyser kontinuerlig når
kjølevæsketemperaturen er lav og slås av
når motoren er varm.
Under kjøring
Instrumentpanel og display
4-54*Noen modeller.
