1. Fjern batteridekslet.

2. Sørg for at hjelpebatteriet er på 12 V
og at dens negative pol er jordet.
3. Hvis hjelpebatteriet sitter i et annet
kjøretøy, må du ikke la bilene berøre
hverandre. Slå av motoren på
kjøretøyet med hjelpebatteriet og alle
apparater som bruker elektrisitet i
begge kjøretøyer.
4. Kople til startkablene nøyaktig i
samme rekkefølge som på tegningen.
•Kople en ende av kabelen til den
positive polen på det flate batteriet
(1).
•Sett den andre enden på den positive
polen på hjelpebatteriet (2).
•Kople en ende av den andre kabelen
til den negative polen på
hjelpebatteriet (3).
•Kople den andre enden til
jordingspunktet angitt i
illustrasjonen, unna det utladede
batteriet (4).
5. Start motoren på hjelpekjøretøyet og la
den gå i noen minutter. Så starter du
motoren på den andre bilen.
6.(Med i-ELOOP-system)
Meldingen “i-ELOOP lader” vises på
multiinformasjonsdisplayet i
instrumentpanelet eter at motoren er
startet. Meldingen vises ikke lenger når
motoren er i gang og ladningen er
fullført. Bilen kan kjøres når
meldingen ikke lenger vises.

i-ELOOP lader
MERKNAD
Hvis bilen kjøres mens meldingen
vises, høres en pipetone.
Hvis du dreier rattet mens meldingen
vises, vil det føles tyngre enn normalt,
men dette indikerer ikke en feil.
Styrefunksjonen vil gå tilbake til
normalt når meldingen ikke lenger
vises. Ikke ta av startkablene mens
meldingen vises.
7. Når du er ferdig, må du være nøye med
å kople fra kablene i motsatt
rekkefølge av det som er beskrevet i
tegningen.
8. Hvis batteridekselet er tatt av, må det
settes på igjen i motsatt rekkefølge.
MERKNAD
•Bekreft at dekslene er forsvarlig
montert.
Hvis det oppstår problemer
Flatt batteri
7-22

Hvis en varsellampe tennes eller blinker
Hvis en varsellampe tennes eller begynner å blinke, må du ta nødvendige tiltak for hver
lampe. Det er ikke noe problem hvis lampen slukker, men hvis lampen ikke slukker eller
begynner å lyse/blinke igjen, må du kontakte et autorisert Mazda-verksted.
(Biler med type B stereoanlegg)

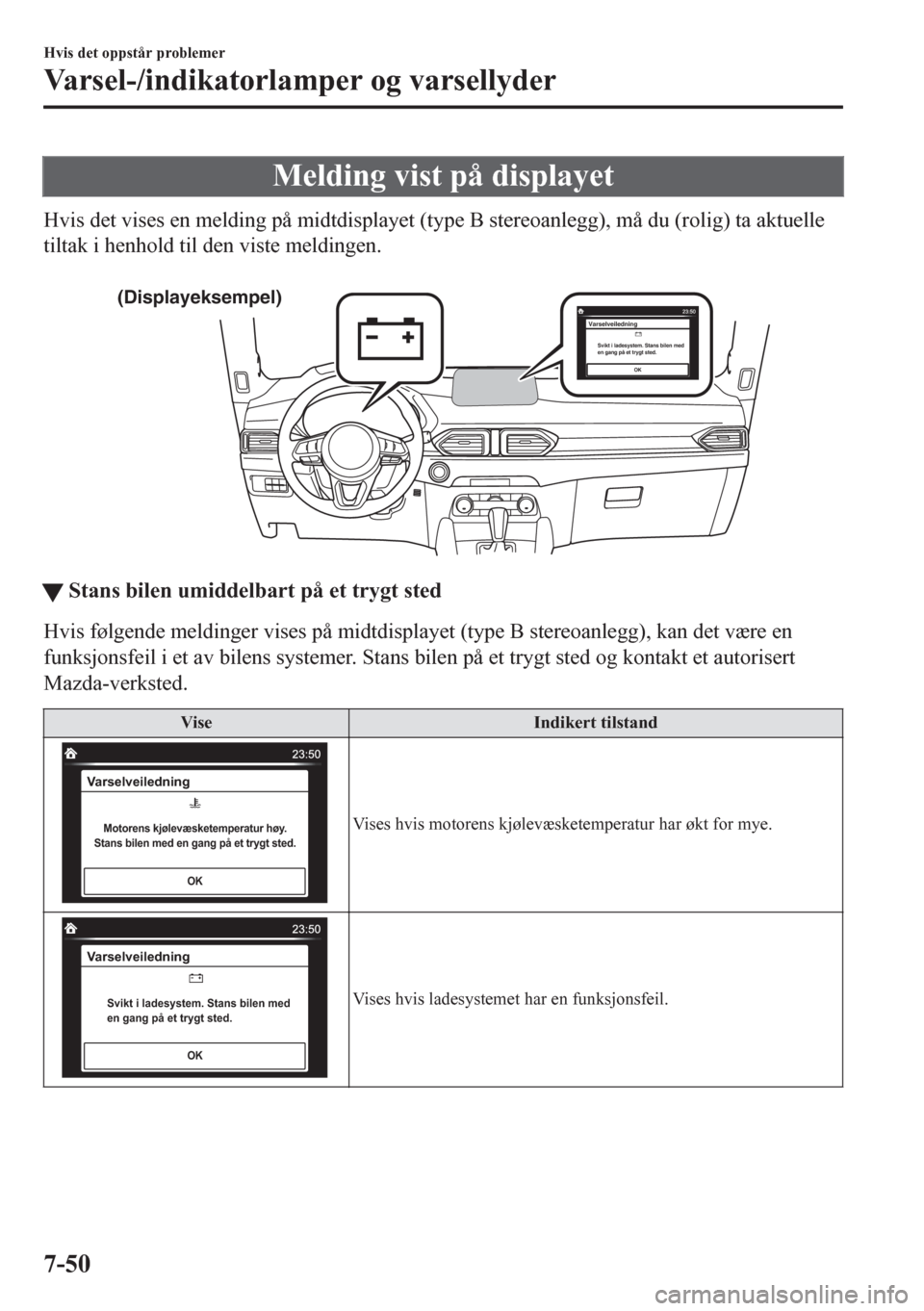

Opplysninger om noen advarsler kan vises på midtdisplayet.
1. Hvis varsellampen tennes, skal du velge
-ikonet på hjemmeskjermbildet for å vise
programmer-skjermbildet.
2. Velg “Vedlikeholdsovervåking”.
3. Velg “Advarselsveiledning” for å vise de gjeldende advarslene.
4. Velg den aktuelle advarselen for å se detaljer om advarselen.
ttStans bilen umiddelbart på et trygt sted
Hvis noen av følgende varsellamper tennes, kan det hende systemet har en funksjonsfeil.
Stans bilen på et trygt sted med en gang og kontakt et autorisert Mazda-verksted.
Signal Advarsel
Varsellampe for brem-
sesystemHvis varsellampen for bremsesystemet fortsatt lyser, kan det være lite bremsevæske
eller et problem med bremsesystemet. Parker bilen på et trygt sted med en gang og
kontakt et verksted, vi anbefaler et autorisert Mazda-verksted.
ADVARSEL
Ikke kjør når varsellampen for bremsesystemet lyser. Ta kontakt med et verksted, vi an‐
befaler et autorisert Mazda-verksted, for å få bremsene undersøkt så snart som mulig:
Å kjøre når varsellampen for bremsesystemet lyser er farlig. Det indikerer at bremsene
kanskje ikke virker i det hele tatt eller at de kan svikte helt når som helst. Hvis lampen
fortsetter å lyse etter at du har kontrollert at parkeringsbremsen er helt frigjort, må
bremsene undersøkes øyeblikkelig.
FORSIKTIG
I tillegg kan effektiviteten til bremsen være redusert, slik at du må trykke hardere på
bremsepedalen enn normalt for å stanse bilen.
Hvis det oppstår problemer
Varsel-/indikatorlamper og varsellyder
7-31

Signal Advarsel
(Rød)
Varselindikator/varsel-
lampe for høy kjølevæ-
sketemperaturLampen blinker når kjølevæsketemperaturen i motoren er ekstremt høy, og lyser kon-
tinuerlig når kjølevæsketemperaturen øker enda mer.
Fremgangsmåte
Blinkende lampe
Kjør sakte for å redusere belastningen på motoren, inntil du kan finne et trygt sted å
stanse bilen for å vente på at motoren avkjøles.
Lysende lampe
Dette indikerer muligheten for overoppheting. Parker bilen umiddelbart på et sikkert
sted og slå av motoren.
Se Overoppheting på side 7-25.
FORSIKTIG
Ikke kjør bilen når varsellampen for høy kjølevæsketemperatur lyser. Ellers kan motoren
bli skadet.
Feilindikator for servo-
styring*
Meldingen vises hvis den elektriske servostyringen har en funksjonsfeil.
Hvis meldingen vises, må du stanse bilen på et trygt sted og ikke bruke rattet. Det er
ikke noe problem hvis meldingen på displayet blir borte etter en stund. Kontakt et ek-
spertverksted, vi anbefaler et autorisert Mazda-verksted, hvis meldingen vises konti-
nuerlig.
MERKNAD
•Hvis meldingen vises, vil servostyringen ikke fungere som den skal. Hvis dette
skjer, kan rattet fremdeles brukes, men det kan føles tyngre enn normalt, eller rattet
vil kanskje vibrere ved svinging.
•Gjentatt rykking i rattet mot venstre og høyre mens bilen er stanset eller beveger
seg veldig sakte vil føre til at servostyringsystemet går til beskyttelsesmodus, noe
som vil gjøre styringen tung. Det indikerer imidlertid ikke et problem. Hvis dette
skjer, skal du parkere bilen på et trygt sted og vente i flere minutter til systemet går
tilbake til normal modus.
Indikatorlampe for feil
ved servostyringen*
Lampen tennes/blinker hvis den elektriske servostyringen har en funksjonsfeil.
Hvis lampen tennes/blinker, må du stanse bilen på et trygt sted og ikke bruke rattet.
Det er ikke noe problem hvis lampene slukker etter en stund. Kontakt et ekspertverk-
sted, vi anbefaler et autorisert Mazda-verksted, hvis lampen lyser/blinker kontinuer-
lig.
MERKNAD
•Hvis indikatorlampen tennes/blinker, vil servostyringen ikke fungere som den skal.
Rattet kan fremdeles brukes hvis dette skjer, men det kan føles tyngre enn normalt,
eller rattet vil kanskje vibrere ved svinging.
•Gjentatt rykking i rattet mot venstre og høyre mens bilen er stanset eller beveger
seg veldig sakte vil føre til at servostyringsystemet går til beskyttelsesmodus, noe
som vil gjøre styringen tung. Det indikerer imidlertid ikke et problem. Hvis dette
skjer, skal du parkere bilen på et trygt sted og vente i flere minutter til systemet går
tilbake til normal modus.
Hvis det oppstår problemer
Varsel-/indikatorlamper og varsellyder
*Noen modeller.7-33

Signal Advarsel
Hovedvarselindika-
tor/-varsellampeMed multiinformasjonsdisplay
Hoved-
varsel-
lampe
Hovedvarselin-
dikator
Feil ved
kjøretøysystemet
(Hovedvarselindikator)
Vises når det er nødvendig å varsle om funksjonsfeil i systemet.
Kontroller meldingen som vises på displayet og be om råd fra et verksted, vi anbefaler et
autorisert Mazda-verksted.
(Hovedvarsellampe)
Hovedvarsellampen vises når det oppstår en varselmelding.
Dette indikerer at det er en funksjonsfeil i bilsystemet. Kontroller meldingen som vises på
displayet og be om råd fra et verksted, vi anbefaler et autorisert Mazda-verksted.
Du finner detaljer i forklaringen av varsel-/indikatorlampene i delen om varsel-/indikator-
lamper, som tilsvarer symbolet i øvre del av displayet.
Hvis en melding ikke vises i displayet, må du bruke INFO-bryteren til å vise skjermbildet
“Warning” (advarsel).
Se Melding vist på multiinformasjonsdisplayet og INFO-bryter på side 4-33.
Uten multiinformasjonsdisplay
Lampen lyser kontinuerlig hvis ett av følgende inntreffer. Be om råd fra et verksted, vi
anbefaler et autorisert Mazda-verksted.
•Det er en funksjonsfeil i batteristyringssystemet.•Det er en svikt i bremsebryteren.•(SKYACTIV-D 2.2)
•Det er en funksjonsfeil i motorens hydraulikkstyring.•Det er en funksjonsfeil i motorens registerkjede.•Det er en funksjonsfeil i varmeviften.
Va r s e l l a m p e f o r
elektrisk parkerings-
brems (EPB)Varsellampen tennes hvis det er noe feil ved systemet. Få bilen undersøkt på et verksted,
vi anbefaler et autorisert Mazda-verksted.
Hvis det oppstår problemer
Varsel-/indikatorlamper og varsellyder
7-35

Signal Advarsel
Varselindikator/
varsellampe for se-
lektiv katalytisk re-
duksjon (SCR)
*
Hvis lampen tennes
Det er lite AdBlue® eller det er fylt på for mye. Kontroller meldingen som vises på di-
splayet og be om råd fra et verksted, vi anbefaler et autorisert Mazda-verksted.
MERKNAD
Hvis bilen fortsatt blir kjørt mens SCR-varsellampen lyser, kan bilens hastighet bli be-
grenset.
Hvis lampen blinker
Det er et problem med SCR-systemet eller den gjenværende mengden med AdBlue® er
ekstremt lav. Kontroller meldingen som vises på displayet og få bilen undersøkt av et ek-
spertverksted, vi anbefaler et autorisert Mazda-verksted.
FORSIKTIG
Hvis bilen fortsatt blir kjørt mens SCR-varsellampen blinker, kan bilens slutte å gå. Hvis
SCR-varsellampen blinker, må du umiddelbart få bilen undersøkt av et ekspertverksted, vi
anbefaler et autorisert Mazda-verksted.
(Gul)
Va r s e l l a m p e f o r
kontrollsystem for
fjernlys (HBC)
*
Lampen fortsetter å lyse hvis det er et problem med systemet. Få bilen undersøkt på et
verksted, vi anbefaler et autorisert Mazda-verksted.
MERKNAD
Hvis synsfeltet til foroversensorkameraet (FSC) er forringet på grunn av dårlig vær (som
regn, tåke og snø) og når frontruten er skitten, kan varselindikatoren/varsellampen for
kontrollsystemet for fjernlys (HBC) vises/tennes. Dette er imidlertid ikke en indikasjon på
et problem.
(Gul)
Va r s e l l a m p e f o r
adaptive LED-front-
lys (ALH)
*
Lampen fortsetter å lyse hvis det er et problem med systemet. Få bilen undersøkt på et
verksted, vi anbefaler et autorisert Mazda-verksted.
MERKNAD
Hvis synsfeltet til foroversensorkameraet (FSC) er forringet på grunn av dårlig vær (som
regn, tåke og snø) og når frontruten er skitten, kan varselindikatoren/varsellampen for
adaptive LED-frontlys (ALH) vises/tennes. Dette er imidlertid ikke en indikasjon på et
problem.
Varselindikator for
dødvinkelovervå-
king (BSM)
*
Denne lampen tennes hvis det er en funksjonsfeil ved dødvinkelovervåkingen (BSM). Få
bilen undersøkt på et verksted, vi anbefaler et autorisert Mazda-verksted.
MERKNADHvis bilen kjøres på en vei med mindre trafikk og færre biler enn radarsensorene er i
stand til å registrere, kan systemet ta en pause. Dette er imidlertid ikke en indikasjon på at
noe er galt.
Hvis det oppstår problemer
Varsel-/indikatorlamper og varsellyder
*Noen modeller.7-41

Signal Advarsel
Va r s e l l a m p e f o r
LED-frontlysDenne lampen tennes hvis det er en funksjonsfeil i LED-frontlyset. Få bilen undersøkt på
et verksted, vi anbefaler et autorisert Mazda-verksted.
tTiltak
Ta riktig tiltak og bekreft at varsellampen slukkes.
Signal Advarsel Tiltak
(Gul)
Varsellampe for smart
bremsestøtte / smart
bremsestøtte for by-
kjøring (SBS/SCBS)
*
Lampen tennes hvis frontruten eller radar-
sensoren er skitne eller hvis det er funk-
sjonsfeil i systemet.Bekreft grunnen til at varsellampen tennes
på midtdisplayet.
Hvis grunnen til at varsellampen lyser er
fordi frontruten er skitten, må du rengjøre
frontruten.
Hvis varsellampen tennes på grunn av en
skitten radarsensor, må du rengjøre emble-
met foran på bilen.
Når det gjelder enhver annen årsak, må du
få bilen undersøkt på et ekspertverksted,
vi anbefaler et autorisert Mazda-verksted.
Varselindikator/varsel-
lampe for lite drivstoffLampen tennes når det er ca. 9,0 l igjen på
drivstofftanken.MERKNAD
Tidspunktet for tenning av lampen kan va-
riere fordi drivstoffet inne i tanken flytter
seg med kjøreforholdene og bilens stilling.Fyll drivstoff.
Varsellampe for lavt
motoroljenivå*
Denne varsellampen indikerer at motorolje-
nivået er rundt MIN-merket (side 6-24).Fyll på 1 l med motorolje (side 6-20).
Varsellampe for
120km/t*
Varsellampen for 120 km/t tennes når bilens
hastighet overskrider 120 km/t.Reduser bilhastigheten.
Hvis det oppstår problemer
Varsel-/indikatorlamper og varsellyder
*Noen modeller.7-43

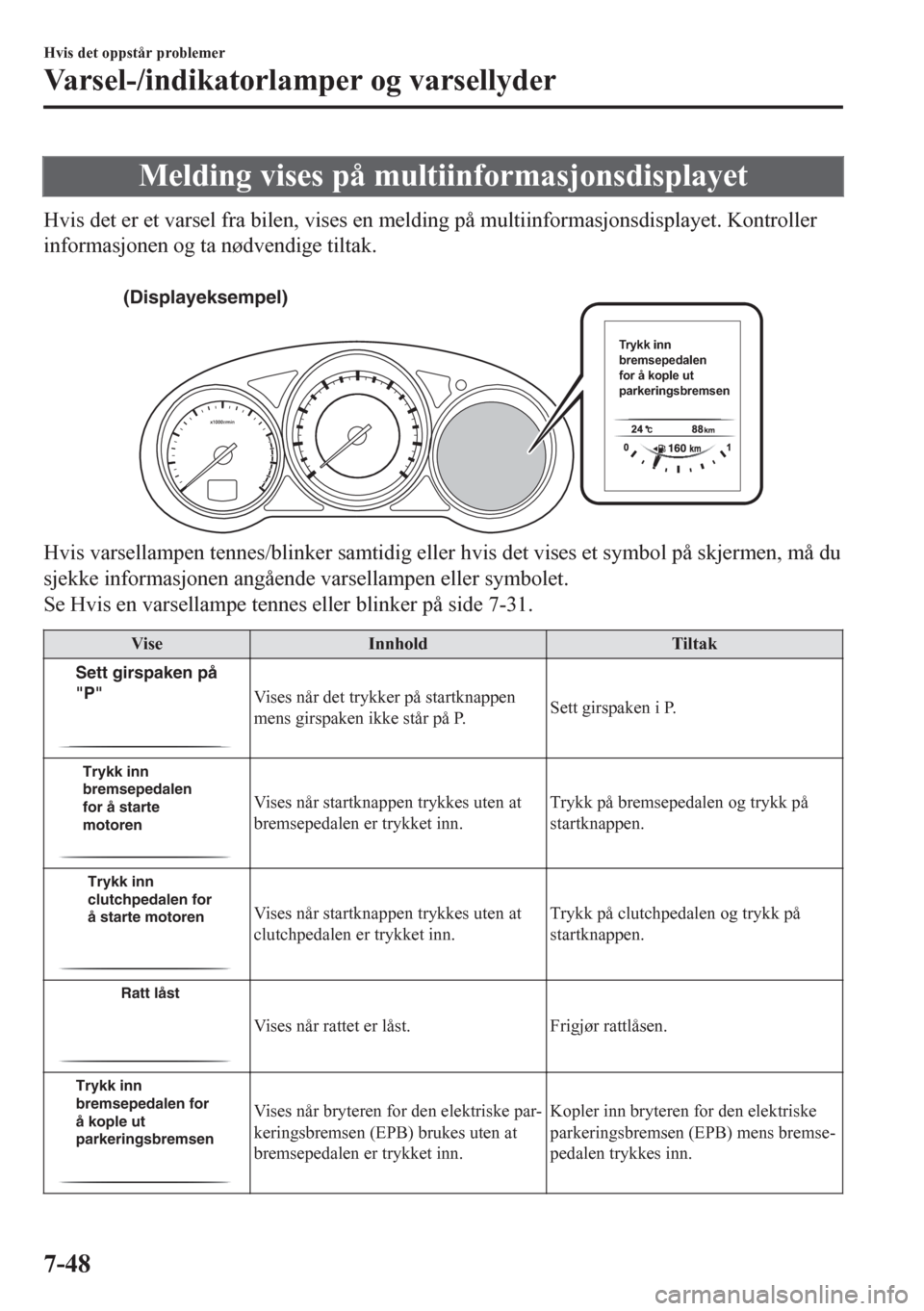

Melding vises på multiinformasjonsdisplayet
Hvis det er et varsel fra bilen, vises en melding på multiinformasjonsdisplayet. Kontroller
informasjonen og ta nødvendige tiltak.

(Displayeksempel)
Trykk inn
bremsepedalen
for å kople ut
parkeringsbremsen
Hvis varsellampen tennes/blinker samtidig eller hvis det vises et symbol på skjermen, må du
sjekke informasjonen angående varsellampen eller symbolet.
Se Hvis en varsellampe tennes eller blinker på side 7-31.
Vise Innhold Tiltak
Sett girspaken på
"P"
Vises når det trykker på startknappen
mens girspaken ikke står på P.Sett girspaken i P.
Trykk inn
bremsepedalen
for å starte
motoren
Vises når startknappen trykkes uten at
bremsepedalen er trykket inn.Trykk på bremsepedalen og trykk på
startknappen.
Trykk inn
clutchpedalen for
å starte motoren
Vises når startknappen trykkes uten at
clutchpedalen er trykket inn.Trykk på clutchpedalen og trykk på
startknappen.
Ratt låst
Vises når rattet er låst. Frigjør rattlåsen.
Trykk inn
bremsepedalen for
å kople ut
parkeringsbremsen
Vises når bryteren for den elektriske par-
keringsbremsen (EPB) brukes uten at
bremsepedalen er trykket inn.Kopler inn bryteren for den elektriske
parkeringsbremsen (EPB) mens bremse-
pedalen trykkes inn.
Hvis det oppstår problemer
Varsel-/indikatorlamper og varsellyder
7-48

Melding vist på displayet
Hvis det vises en melding på midtdisplayet (type B stereoanlegg), må du (rolig) ta aktuelle
tiltak i henhold til den viste meldingen.

(Displayeksempel)
VarselveiledningSvikt i ladesystem. Stans bilen med
en gang på et trygt sted.
OK
tStans bilen umiddelbart på et trygt sted
Hvis følgende meldinger vises på midtdisplayet (type B stereoanlegg), kan det være en
funksjonsfeil i et av bilens systemer. Stans bilen på et trygt sted og kontakt et autorisert
Mazda-verksted.
Vise Indikert tilstand
Varselveiledning
Motorens kjølevæsketemperatur høy.
Stans bilen med en gang på et trygt sted.
OK
Vises hvis motorens kjølevæsketemperatur har økt for mye.
OK
Varselveiledning
Svikt i ladesystem. Stans bilen med
en gang på et trygt sted.Vises hvis ladesystemet har en funksjonsfeil.
Hvis det oppstår problemer
Varsel-/indikatorlamper og varsellyder
7-50
