6-1. Monitor di assistenza al parcheggio Lexus
Sistema di monitoraggio periferico

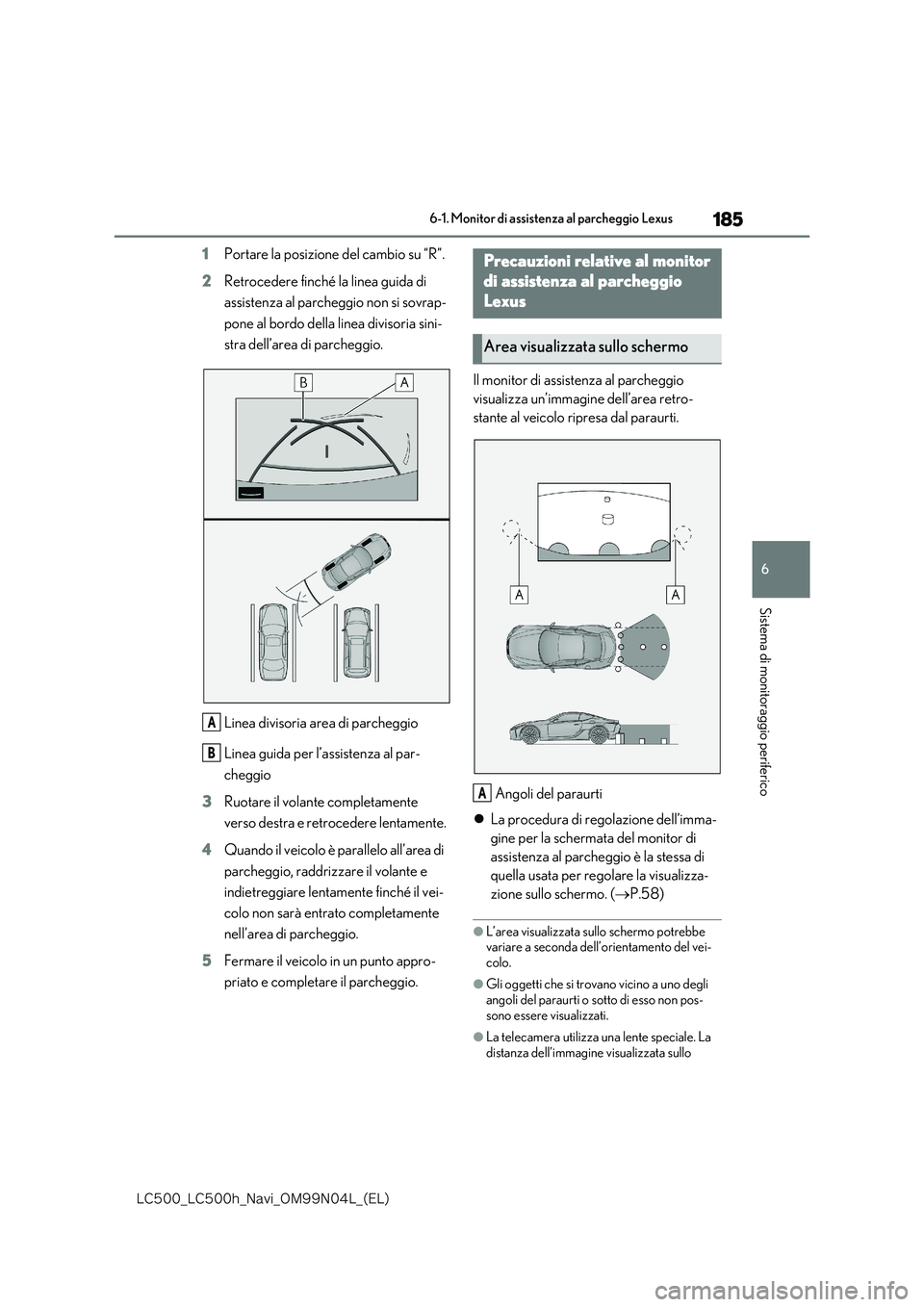

1Portare la posizione del cambio su “R”.
2 Retrocedere finché la linea guida di
assistenza al parcheggio non si sovrap-
pone al bordo della linea divisoria sini-
stra dell’area di parcheggio.
Linea divisoria area di parcheggio
Linea guida per l’assistenza al par-
cheggio
3 Ruotare il volante completamente
verso destra e retrocedere lentamente.
4 Quando il veicolo è parallelo all’area di
parcheggio, raddrizzare il volante e
indietreggiare lentamente finché il vei-
colo non sarà entrato completamente
nell’area di parcheggio.
5 Fermare il veicolo in un punto appro-
priato e completare il parcheggio.
Il monitor di assistenza al parcheggio
visualizza un’immagine dell’area retro-
stante al veicolo ripresa dal paraurti.
Angoli del paraurti
 La procedura di regolazione dell’imma-
gine per la schermata del monitor di
assistenza al parcheggio è la stessa di
quella usata per regolare la visualizza-
zione sullo schermo. ( P.58)
●L’area visualizzata sullo schermo potrebbe variare a seconda dell’orientamento del vei-colo.
●Gli oggetti che si trovano vicino a uno degli angoli del paraurti o sotto di esso non pos-
sono essere visualizzati.
●La telecamera utilizza una lente speciale. La
distanza dell’immagine visualizzata sullo
A
B
Precauzioni relative al monitor
di assistenza al parcheggio
Lexus
Area visualizzata sullo schermo
A

186
-$@-$I@/BWJ@0./-@ &-

6-1. Monitor di assistenza al parcheggio Lexus
schermo non corrisponde alla distanza reale.
●Gli oggetti ubicati più in alto della telecamera potrebbero non essere visualizzati sul moni-
tor.
La telecamera del moni tor di assistenza al
parcheggio è ubicata nella posizione indi-
cata nella figura.
■Uso della telecamera
Se la telecamera è sporca o ricoperta da
materiale estraneo (come goccioline
d’acqua, neve, fango o altro), non può tra-
smettere immagini nitide. In tal caso,
risciacquarla con abbondante acqua e
pulire la lente della telecamera con un
panno morbido e inumidito.
 Anche se sembrano esserlo, in realtà le
linee guida distanza e le linee guida di
ingombro laterale veicolo potrebbero
non essere parallele alle linee divisorie
dell’area di parcheggio. Controllare
Telecamera
NOTA
●Il monitor di assistenza al parcheggio potrebbe non funzionare correttamente
nei seguenti casi.
• In caso di urto nella parte posteriore del veicolo, la posizione e l’angolo di installa-
zione della telecamera potrebbero subire variazioni.
• Poiché la telecamera è impermeabile, non
rimuoverla, smontarla o modificarne la struttura. Ciò potrebbe provocarne un’anomalia.
• Per pulire la lente della telecamera, risciac- quare la telecamera con abbondante acqua e pulirla con un panno morbido e
inumidito. Se si strofina con forza la lente della telecamera, si potrebbe graffiarla e impedire la trasmissione di immagini nitide.
• Assicurarsi che la telecamera non sia coperta da residui di solventi organici, cera per automobili, detergenti o prodotti di
rivestimento per vetri. In tal caso, pulirla immediatamente.
• Se la temperatura cambia rapidamente, ad
esempio se si versa acqua calda sul veicolo in presenza di temperature rigide, il sistema potrebbe non funzionare normal-
mente.
• Durante il lavaggio del veicolo, non diri- gere forti getti d’acqua sulla telecamera o
sulla zona circostante. Ciò potrebbe cau- sare un’anomalia della telecamera.
●Non sottoporre la telecamera a forti urti poiché ciò potrebbe causare un’anomalia. In questo caso, far controllare al più presto
il veicolo presso un concessionario o un’officina autorizzata Lexus, o presso un altro professionista di fiducia.
Differenze tra l’immagine sullo
schermo e la strada reale

187
6
-$@-$I@/BWJ@0./-@ &-

6-1. Monitor di assistenza al parcheggio Lexus
Sistema di monitoraggio periferico
con i propri occhi.
 Anche se sembrano esserlo, le distanze
tra le linee guida di ingombro laterale
veicolo e le linee divisorie sinistra e
destra dell’area di parcheggio potreb-
bero non essere uguali. Controllare con
i propri occhi.
 Le linee guida distanza offrono un riferi-
mento per superfici stradali piane. In
ciascuna delle seguenti situazioni, esiste
un margine di errore tra le linee guida
visualizzate sullo schermo e la
distanza/traiettoria reale sulla strada.

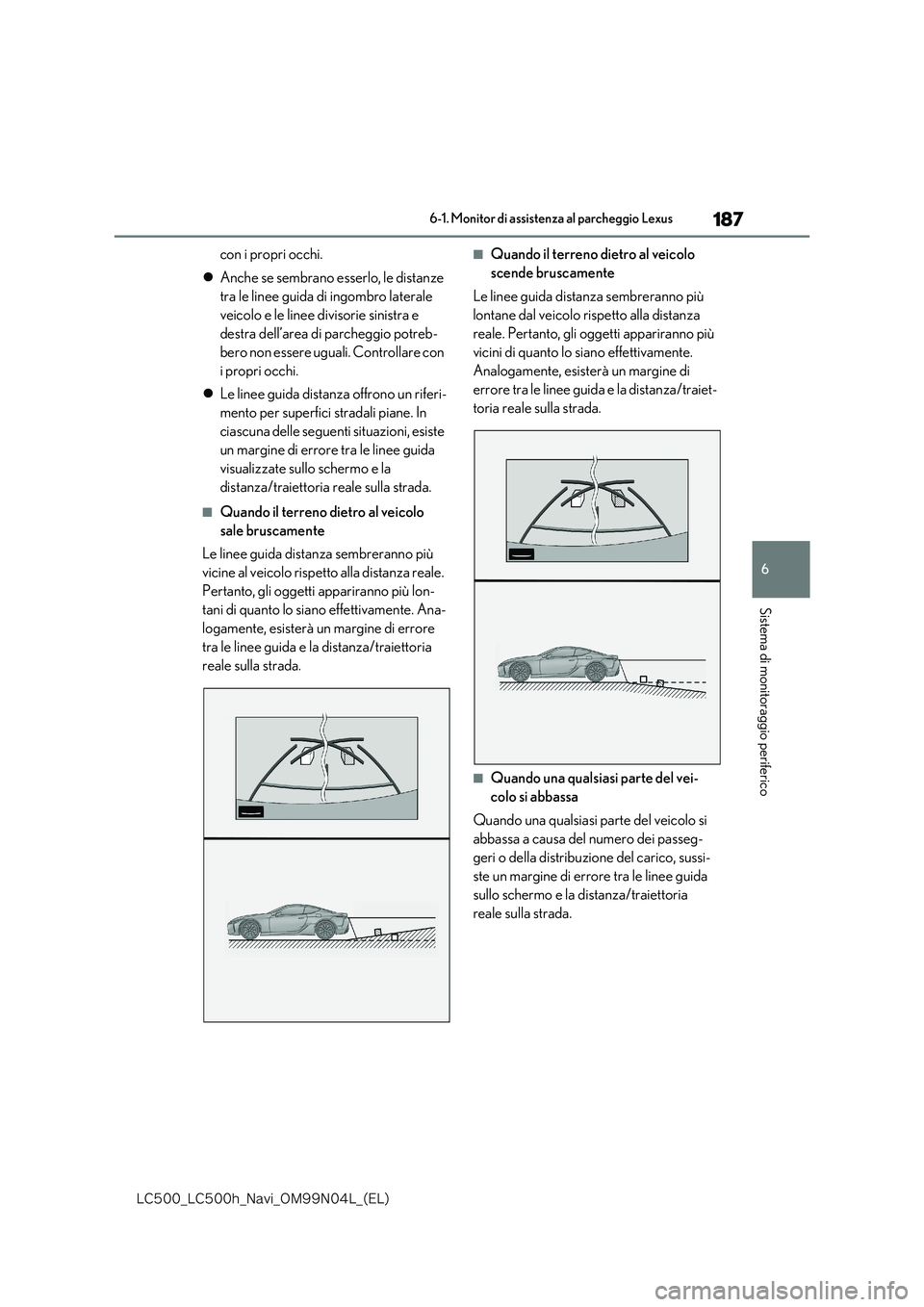

■Quando il terreno dietro al veicolo
sale bruscamente
Le linee guida distanza sembreranno più
vicine al veicolo rispetto alla distanza reale.
Pertanto, gli oggetti appariranno più lon-
tani di quanto lo siano effettivamente. Ana-
logamente, esisterà un margine di errore
tra le linee guida e la distanza/traiettoria
reale sulla strada.
■Quando il terreno dietro al veicolo
scende bruscamente
Le linee guida distanza sembreranno più
lontane dal veicolo rispetto alla distanza
reale. Pertanto, gli oggetti appariranno più
vicini di quanto lo siano effettivamente.
Analogamente, esisterà un margine di
errore tra le linee guida e la distanza/traiet-
toria reale sulla strada.
■Quando una qualsiasi parte del vei-
colo si abbassa
Quando una qualsiasi parte del veicolo si
abbassa a causa del numero dei passeg-
geri o della distribuzione del carico, sussi-
ste un margine di errore tra le linee guida
sullo schermo e la distanza/traiettoria
reale sulla strada.

188
-$@-$I@/BWJ@0./-@ &-

6-1. Monitor di assistenza al parcheggio Lexus
Margine di errore

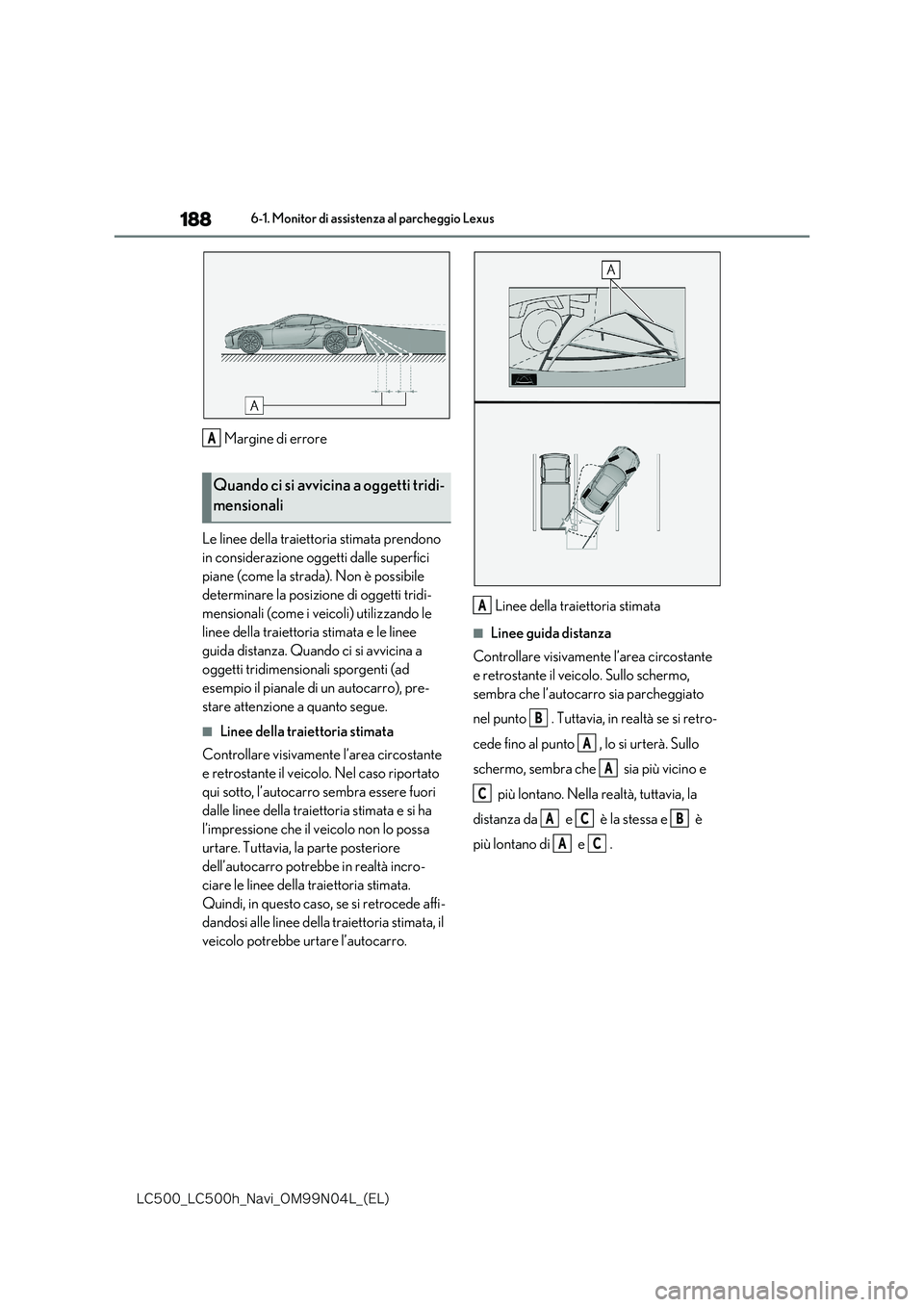

Le linee della traietto ria stimata prendono
in considerazione oggetti dalle superfici
piane (come la strada). Non è possibile
determinare la posizione di oggetti tridi-
mensionali (come i veicoli) utilizzando le
linee della traiettoria stimata e le linee
guida distanza. Quando ci si avvicina a
oggetti tridimensionali sporgenti (ad
esempio il pianale di un autocarro), pre-
stare attenzione a quanto segue.
■Linee della traiettoria stimata
Controllare visivamente l’area circostante
e retrostante il veicolo. Nel caso riportato
qui sotto, l’autocarro sembra essere fuori
dalle linee della traiettoria stimata e si ha
l’impressione che il veicolo non lo possa
urtare. Tuttavia, la parte posteriore
dell’autocarro potrebbe in realtà incro-
ciare le linee della traiettoria stimata.
Quindi, in questo caso, se si retrocede affi-
dandosi alle linee della traiettoria stimata, il
veicolo potrebbe urtare l’autocarro.
Linee della traiettoria stimata
■Linee guida distanza
Controllare visivamente l’area circostante
e retrostante il veicolo. Sullo schermo,
sembra che l’autocarro sia parcheggiato
nel punto . Tuttavia, in realtà se si retro-
cede fino al punto , lo si urterà. Sullo
schermo, sembra che sia più vicino e
più lontano. Nella realtà, tuttavia, la
distanza da e è la stessa e è
più lontano di e .
Quando ci si avvicina a oggetti tridi-
mensionali
A
A
B
A
A
C
ACB
AC

189
6
-$@-$I@/BWJ@0./-@ &-

6-1. Monitor di assistenza al parcheggio Lexus

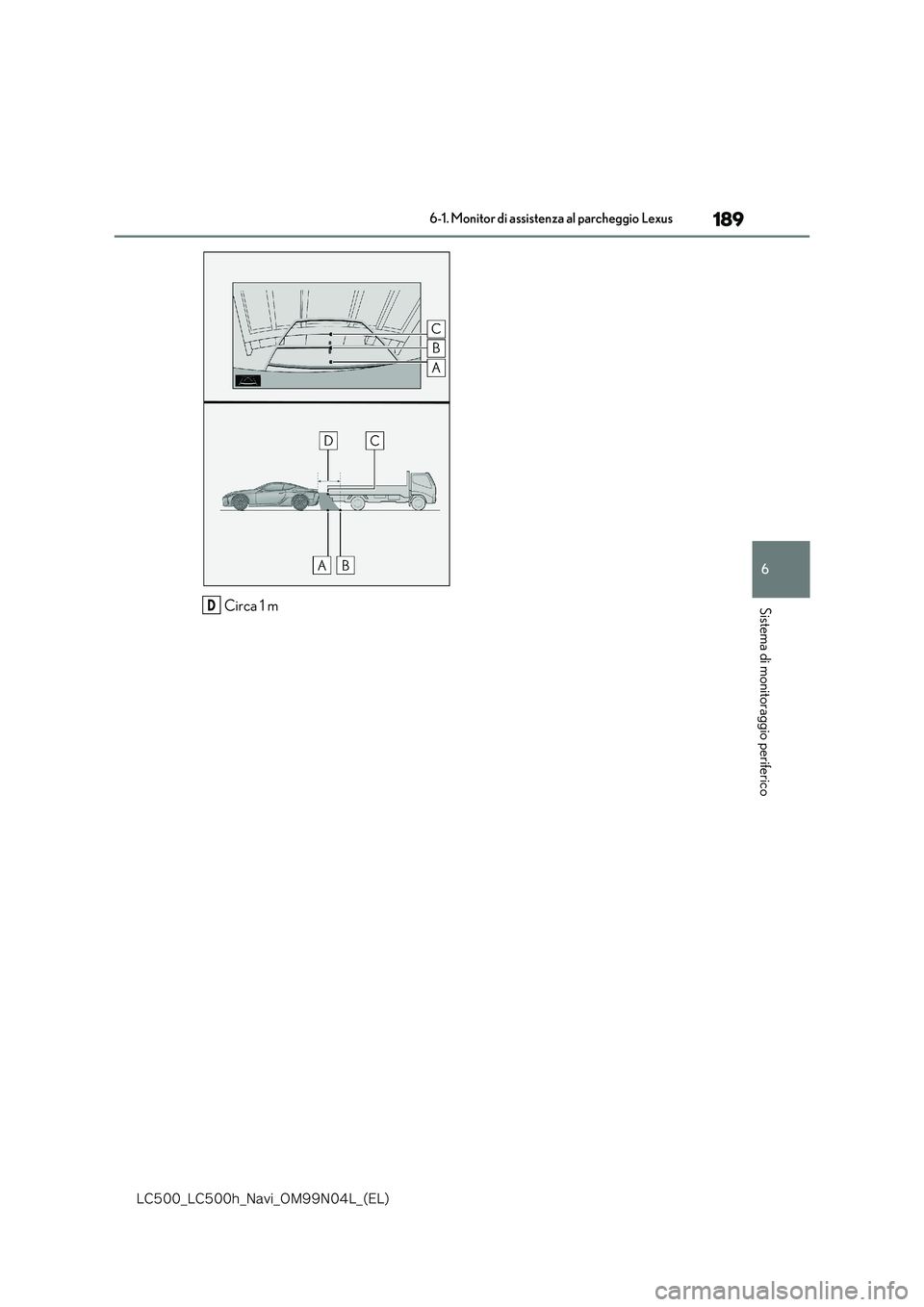

Sistema di monitoraggio perifericoCirca 1 mD

190
-$@-$I@/BWJ@0./-@ &-

6-1. Monitor di assistenza al parcheggio Lexus

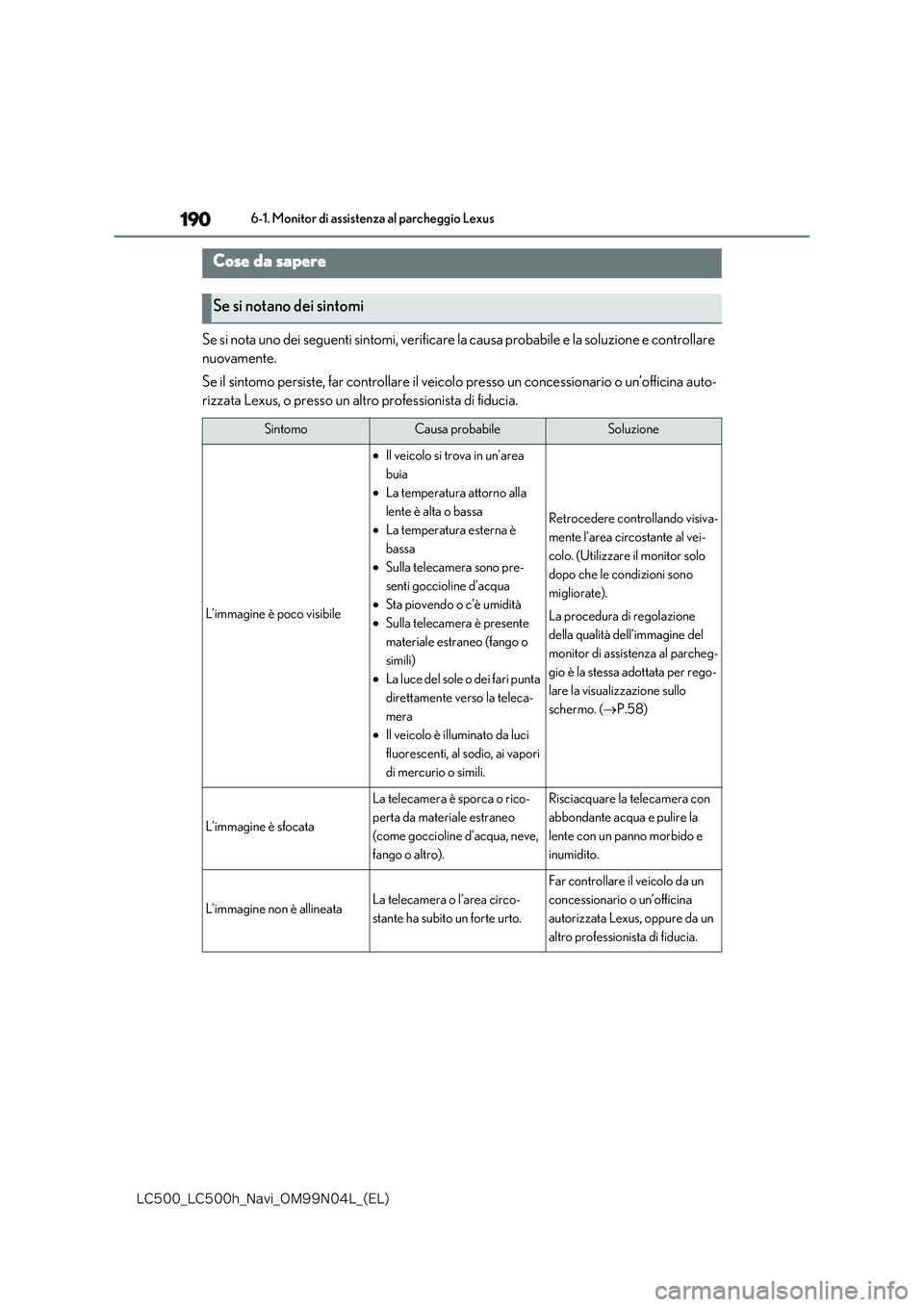

Se si nota uno dei seguenti sintomi, verificare la causa probabile e la soluzione e controllare
nuovamente.
Se il sintomo persiste, far controllare il veicol o presso un concessionario o un’officina auto-
rizzata Lexus, o presso un altro professionista di fiducia.
Cose da sapere
Se si notano dei sintomi
SintomoCausa probabileSoluzione
L’immagine è poco visibile
 Il veicolo si trova in un’area
buia
 La temperatura attorno alla
lente è alta o bassa
 La temperatura esterna è
bassa
 Sulla telecamera sono pre-
senti goccioline d’acqua
 Sta piovendo o c’è umidità
 Sulla telecamera è presente
materiale estraneo (fango o
simili)
 La luce del sole o dei fari punta
direttamente verso la teleca-
mera
 Il veicolo è illuminato da luci
fluorescenti, al sodio, ai vapori
di mercurio o simili.
Retrocedere controllando visiva-
mente l’area circostante al vei-
colo. (Utilizzare il monitor solo
dopo che le condizioni sono
migliorate).
La procedura di regolazione
della qualità dell’immagine del
monitor di assistenza al parcheg-
gio è la stessa adottata per rego-
lare la visualizzazione sullo
schermo. ( P.58)
L’immagine è sfocata
La telecamera è sporca o rico-
perta da materiale estraneo
(come goccioline d’acqua, neve,
fango o altro).
Risciacquare la telecamera con
abbondante acqua e pulire la
lente con un panno morbido e
inumidito.
L’immagine non è allineataLa telecamera o l’area circo-
stante ha subito un forte urto.
Far controllare il veicolo da un
concessionario o un’officina
autorizzata Lexus, oppure da un
altro professionista di fiducia.

191
6
-$@-$I@/BWJ@0./-@ &-

6-1. Monitor di assistenza al parcheggio Lexus
Sistema di monitoraggio periferico

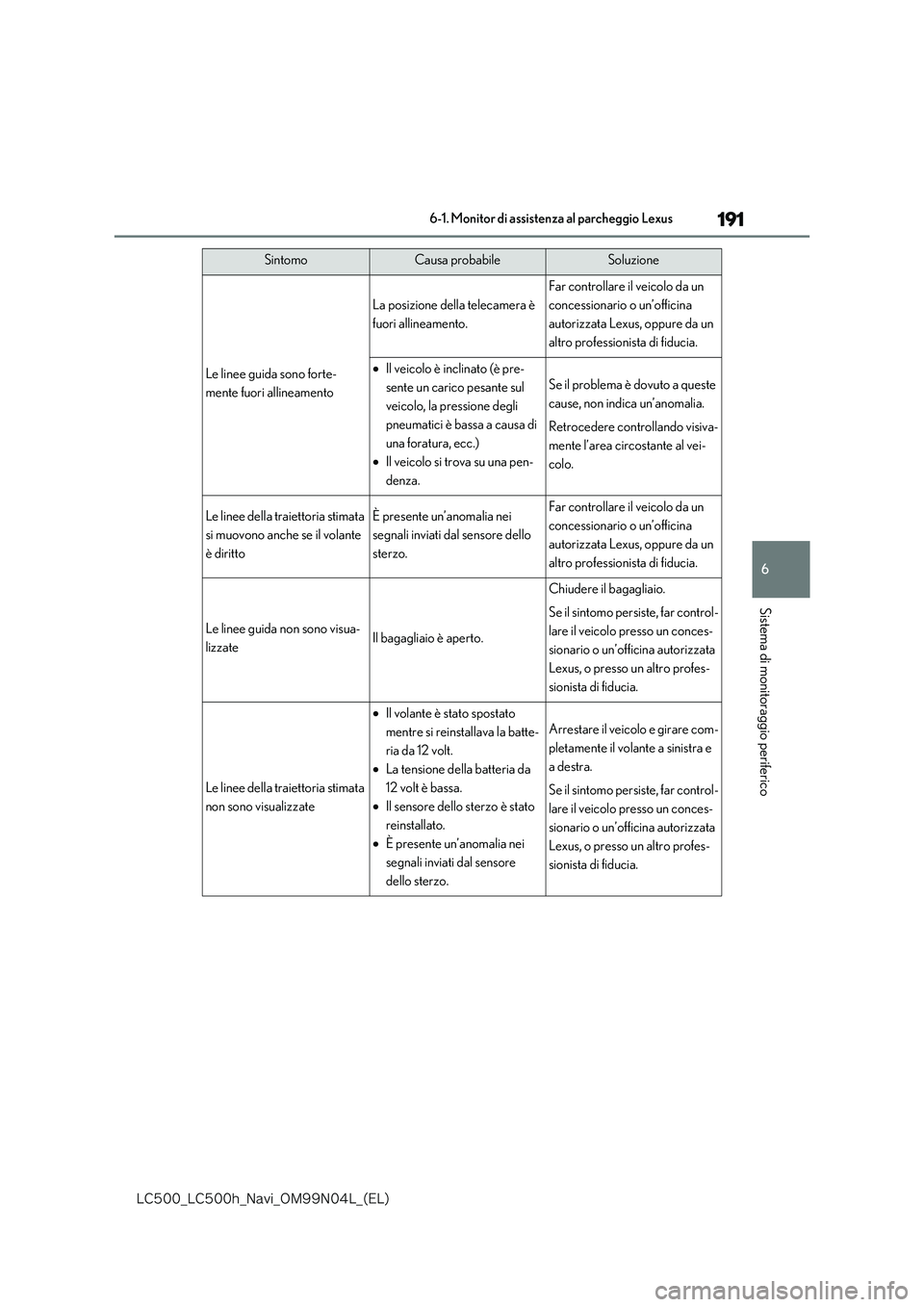

Le linee guida sono forte-
mente fuori allineamento
La posizione della telecamera è
fuori allineamento.
Far controllare il veicolo da un
concessionario o un’officina
autorizzata Lexus, oppure da un
altro professionista di fiducia.
 Il veicolo è inclinato (è pre-
sente un carico pesante sul
veicolo, la pressione degli
pneumatici è bassa a causa di
una foratura, ecc.)
 Il veicolo si trova su una pen-
denza.
Se il problema è dovuto a queste
cause, non indica un’anomalia.
Retrocedere controllando visiva-
mente l’area circostante al vei-
colo.
Le linee della traiettoria stimata
si muovono anche se il volante
è diritto
È presente un’anomalia nei
segnali inviati dal sensore dello
sterzo.
Far controllare il veicolo da un
concessionario o un’officina
autorizzata Lexus, oppure da un
altro professionista di fiducia.
Le linee guida non sono visua-
lizzateIl bagagliaio è aperto.
Chiudere il bagagliaio.
Se il sintomo persiste, far control-
lare il veicolo presso un conces-
sionario o un’officina autorizzata
Lexus, o presso un altro profes-
sionista di fiducia.
Le linee della traiettoria stimata
non sono visualizzate
 Il volante è stato spostato
mentre si reinstallava la batte-
ria da 12 volt.
 La tensione della batteria da
12 volt è bassa.
 Il sensore dello sterzo è stato
reinstallato.
 È presente un’anomalia nei
segnali inviati dal sensore
dello sterzo.
Arrestare il veicolo e girare com-
pletamente il volante a sinistra e
a destra.
Se il sintomo persiste, far control-
lare il veicolo presso un conces-
sionario o un’officina autorizzata
Lexus, o presso un altro profes-
sionista di fiducia.
SintomoCausa probabileSoluzione

192
-$@-$I@/BWJ@0./-@ &-

6-1. Monitor di assistenza al parcheggio Lexus
