2018 JEEP COMPASS kontrolky

SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
DISPLEJ SDRUŽENÉHO PŘÍ-
STROJE....................70
Umístění displeje sdruženého přístroje
a ovládacích prvků..............70
PALUBNÍ POČÍTAČ............71KONTROLKY A HLÁŠENÍ........71
Červené kontrolky...............71
Žluté kontrolky.................75
Žluté kontrolky.................79
Bílé kontrolky.................81
Zelené kontrolky................82
Modré kontrolky................84
Šedé kontrolky.................84
PALUBNÍ DIAGNOSTICKÝ SYSTÉM
–OBDII....................84
Kybernetická bezpečnost palubního
diagnostického systému (OBD II).....85
KONTROLA EMISÍ A PROGRAMY
ÚDRŽBY...................85
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
69

•Tlačítko se šipkou vpravo
Stisknutím a uvolněním tlačítka se šipkou
vpravoaktivujete zobrazení s informacemi
nebo zobrazení dílčích nabídek položky
hlavní nabídky.
•Tlačítko se šipkou vlevo
Stisknutím a uvolněním tlačítka se šipkou
vlevoaktivujete zobrazení s informacemi
nebo zobrazení dílčích nabídek položky
hlavní nabídky.
•Tlačítko OK
Stisknutím tlačítkaOKaktivujete možnost
přístupu/volby zobrazení s informacemi
nebo zobrazení dílčích nabídek položky
hlavní nabídky. Stisknete-li a podržíte-li tla-
čítkoOKjednu sekundu, resetujete
zobrazené/vybrané funkce, které lze
resetovat.
PALUBNÍ POČÍTAČ
Stiskněte a uvolněte tlačítka se šipkou
nahoru nebo dolů, dokud se na displeji
sdruženého přístroje nezvýrazní ikona Trip A
(Jízda A) nebo Trip B (Jízda B). Přepnutímdoleva nebo doprava zvolíte Trip A (Jízda A)
nebo Trip B (Jízda B). Stisknutím a uvolně-
ním tlačítka OK zobrazíte informace o jízdě.
KONTROLKY A HLÁŠENÍ
Kontrolky / indikátory se rozsvítí na přístro-
jové desce společně s vyhrazeným hláše-
ním a/nebo akustickým signálem v přísluš-
ných případech. Tyto údaje jsou pouze
informativní a preventivní a jako takové
nesmí být pokládány za vyčerpávající
a/nebo alternativní údaje k informacím
obsaženým v uživatelské příručce, u které
doporučujeme, abyste si ji pozorně přečetli
ve všech případech. V případě indikace
závady vždy nahlédněte do informací v této
kapitole. Všechny aktivní kontrolky se zo-
brazí jako první, budou-li nějaké aktivní.
Nabídka kontroly systému může vypadat
jinak v závislosti na možnostech zařízení
a aktuálním stavu vozidla. Některé kontrolky
jsou volitelné a nemusí se objevit.
Červené kontrolky
– Kontrolka airbagů
Tato kontrolka indikuje poruchu airbagu
a zapne se na čtyři až osm sekund během
kontroly žárovek poté, co je zapalování
nastaveno do polohy ON/RUN (Zapnuto/
chod) nebo ACC/ON/RUN (Příslušenství/
zapnuto/chod). Tato kontrolka se rozsvítí
společně s jedním akustickým signálem,
pokud byla zjištěna porucha airbag, a bude
svítit, dokud nebude porucha odstraněna.
Pokud se kontrolka při startování nerozsvítí,
zůstane svítit nebo se rozsvítí během jízdy,
neprodleně navštivte autorizovaného dea-
lera a nechte systém zkontrolovat.
– Kontrolka brzd
Tato kontrolka informuje o různých funkcích
brzd včetně hladiny brzdové kapaliny a akti-
vace parkovací brzdy. Pokud kontrolka brzd
svítí, může to znamenat aktivaci parkovací
brzdy, nízkou hladinu brzdové kapaliny nebo
problém s protiblokovacím brzdovým systé-
mem.
71

Pokud tato kontrolka zůstane svítit po deak-
tivaci parkovací brzdy a hladina kapaliny
v nádobce hlavního válce (brzdového) je na
značce maximální hladiny, znamená to, že
se může jednat o poruchu hydraulického
systému brzd nebo že protiblokovací brz-
dový systém (ABS) / systém elektronického
řízení stability (ESC) detekoval problém
s posilovačem brzd. V tomto případě bude
kontrolka svítit do té doby, než bude problém
odstraněn. Pokud se problém týká posilo-
vače brzd, po sešlápnutí brzdového pedálu
se spustí čerpadlo systému ABS a při
každém zastavování ucítíte pulzační pohyb
brzdového pedálu.
Tento dvojitý brzdový systém nabízí rezervní
brzdnou kapacitu v případě závady části
hydraulického systému. Netěsnost v některé
z polovin dvojitého brzdového systému je
indikována kontrolkou brzd, která se zapne,
když hladina brzdové kapaliny v hlavním
válci klesne pod specifikovanou hladinu.
Tato kontrolka bude svítit, dokud příčina
nebude odstraněna.POZNÁMKA:
Při prudkém zatáčení kontrolka může krátce
bliknout, když hladina kapaliny zakolísá.
Nechte vozidlo prohlédnout v servisu
a nechte zkontrolovat hladinu brzdové kapa-
liny.
Bude-li indikována porucha brzd, je nutné
neprodleně provést opravu.
UPOZORNĚNÍ!
Jízda vozidlem, když svítí červená kon-
trolka brzd, je nebezpečná. Mohlo dojít
k selhání části brzdového systému.
Brzdná dráha vozidla bude delší. Může
dojít k nehodě. Nechte ihned vozidlo
zkontrolovat.
Vozidla vybavená protiblokovacím brzdo-
vým systémem (ABS) jsou také vybavena
elektronickým rozdělovačem brzdné síly
(EBD). Při závadě systému EBD se kon-
trolka brzd rozsvítí společně s kontrolkou
systému ABS. Je nutná okamžitá oprava
systému ABS.Činnost kontrolky brzd lze zkontrolovat
nastavením spínače zapalování z polohy
OFF (Vypnuto) do polohy ON/RUN
(Zapnuto/chod). Kontrolka by měla svítit při-
bližně čtyři sekundy. Kontrolka by pak měla
zhasnout, není-li aktivována parkovací
brzda nebo není-li zjištěna závada brzd.
Pokud se kontrolka nerozsvítí, nechte její
funkci zkontrolovat u autorizovaného dea-
lera.
Kontrolka se rozsvítí také v případě, když je
aktivována parkovací brzda a spínač zapa-
lování je nastaven do polohy ON/RUN
(Zapnuto/chod).
POZNÁMKA:
Tato kontrolka informuje pouze o tom, že je
aktivována parkovací brzda. Neukazuje stu-
peň účinku brzdy.
– Kontrolka dobíjení akumulá-
toru
Tato kontrolka se rozsvítí, pokud se akumu-
látor nedobíjí správně. Pokud zůstává roz-
svícená při běžícím motoru, může se jednat
o poruchu systému dobíjení. Obraťte se na
autorizovaného prodejce co nejdříve.
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
72

UPOZORNĚNÍ!
Budete-li pokračovat v jízdě, i když svítí
kontrolka teploty převodovky, může dojít
k vykypění převodového oleje, který přijde
do kontaktu s horkým motorem nebo výfu-
kovými součástmi a způsobí požár.
VAROVÁNÍ!
Nepřetržitá jízda s rozsvícenou kontrol-
kou teploty převodovky může způsobit
závažné poškození převodovky nebo její
selhání.
– Kontrolka zabezpečení vozidla –
pokud je součástí výbavy
Tato kontrolka bude rychle blikat přibližně
15 sekund, když je aktivován bezpečnostní
alarm vozidla, a pak bude blikat pomalu,
dokud alarmový systém nebude deaktivo-
ván.
Žluté kontrolky
– Kontrolka protiblokovacího
brzdového systému (ABS)
Tento indikátor upozorňuje na stav protiblo-
kovacího brzdového systému (ABS). Indiká-
tor se rozsvítí po nastavení zapalování do
polohy ON/RUN (Zapnuto/chod) nebo ACC/
ON/RUN (Příslušenství/zapnuto/chod)
a může svítit až čtyři sekundy.
Pokud indikátor systému ABS zůstane roz-
svícený nebo se rozsvítí za jízdy, pak nefun-
guje protiblokovací část brzdového systému
a je nutná co nejrychlejší oprava. Konvenční
brzdový systém nicméně dále funguje nor-
málně, pokud nesvítí také kontrolka brzdo-
vého systému.
Pokud se kontrolka systému ABS při nasta-
vení zapalování do polohy ON/RUN
(Zapnuto/chod) nebo ACC/ON/RUN
(Příslušenství/zapnuto/chod) nerozsvítí,
nechte brzdový systém co nejdříve zkontro-
lovat u autorizovaného dealera.
– Výstražná kontrolka elektro-
nické parkovací brzdy
Tato kontrolka rozsvícením signalizuje, že
elektronická parkovací brzda nefunguje
správně a je nutná oprava. Obraťte se na
autorizovaného dealera.
– Indikátor aktivního elektronic-
kého řízení stability (ESC) – pokud je
součástí výbavy
Tato kontrolka indikuje, že je aktivní systém
elektronického řízení stability. „Indikátor sys-
tému elektronického řízení stability ESC“ ve
sdruženém přístroji se rozsvítí po nastavení
zapalování do polohy ON/RUN (Zapnuto/
chod) nebo ACC/ON/RUN (Příslušenství/
zapnuto/chod), a když je systém ESC aktivo-
ván. Měl by zhasnout po spuštění motoru.
Pokud se „Indikátor systému elektronického
řízení stability“ trvale rozsvítí při běžícím
motoru, v systému ESC byla zjištěna poru-
cha. Pokud tento indikátor zůstane rozsví-
cený po několika cyklech zapalování a vozi-
dlo ujelo několik mil (kilometrů) rychlostí
vyšší než 30 mph (48 km/h), navštivte s vozi-
dlem co nejdříve autorizovaného dealera,
aby stanovil příčinu problému a opravil ji.
75

SERV4WD– Indikátor servisu pohonu čtyř
kol – pokud je součástí výbavy
Pokud indikátor zůstane svítit nebo se roz-
svítí během jízdy, znamená to, že systém
4WD nefunguje správně a vyžaduje se ser-
visní zásah. Doporučujeme vám navštívit
nejbližší servis a nechat vozidlo neprodleně
prohlédnout.
– Indikátor servisu systému varo-
vání před čelní srážkou (FCW) –
pokud je součástí výbavy
Tato kontrolka rozsvícením indikuje poruchu
systému varování před čelní srážkou.
Obraťte se na místního autorizovaného dea-
lera pro servisní pomoc. Viz podkapitola
„Systém varování před čelní srážkou
(FCW)“ v kapitole „Bezpečnost“, kde jsou
uvedeny podrobnější informace.
– Indikátor servisu systému
Stop/Start – pokud je součástí výbavy
Tento indikátor rozsvícením signalizuje, že
systém Start/Stop nefunguje správně a je
nutná oprava. Obraťte se na autorizovaného
dealera, který opravu provede.
- Kontrolka systému sledování
tlaku v pneumatikách (TPMS)
Tento indikátor se rozsvítí a zobrazí se hlá-
šení, že je tlak v pneumatikách nižší než
doporučená hodnota a/nebo že dochází
k pomalé ztrátě tlaku. V těchto případech
nelze zaručit optimální dobu životnosti pneu-
matiky a spotřebu paliva.
Pokud se jedna nebo více pneumatik
nachází ve stavu výše uvedeném, na displeji
se zobrazí sekvence indikace jednotlivých
pneumatik.
VAROVÁNÍ!
Nepokračujte v jízdě s jednou nebo více
podhuštěnými pneumatikami, protože
může být snížena ovladatelnost. Zastavte
vozidlo a vyhněte se prudkému brzdění
a manévrům. Pokud dojde k proražení
pneumatiky, ihned ji opravte prostřednic-
tvím příslušné sady na opravu pneumatik
a obraťte se na autorizovaného dealera
co nejdříve.Každá pneumatika včetně pneumatiky
rezervního kola (je-li jím vozidlo vybaveno)
musí být každý měsíc zkontrolována, když je
studená, a musí být nahuštěna na tlak dopo-
ručený výrobcem vozidla a uvedený ve spe-
cifikaci vozidla nebo na štítku s tlaky huštění
pneumatik. (Je-li vaše vozidlo vybaveno
pneumatikami jiné velikosti, než je uvedeno
ve specifikaci vozidla nebo na štítku s tlaky
huštění pneumatik, musíte si zjistit správný
tlak huštění těchto pneumatik.)

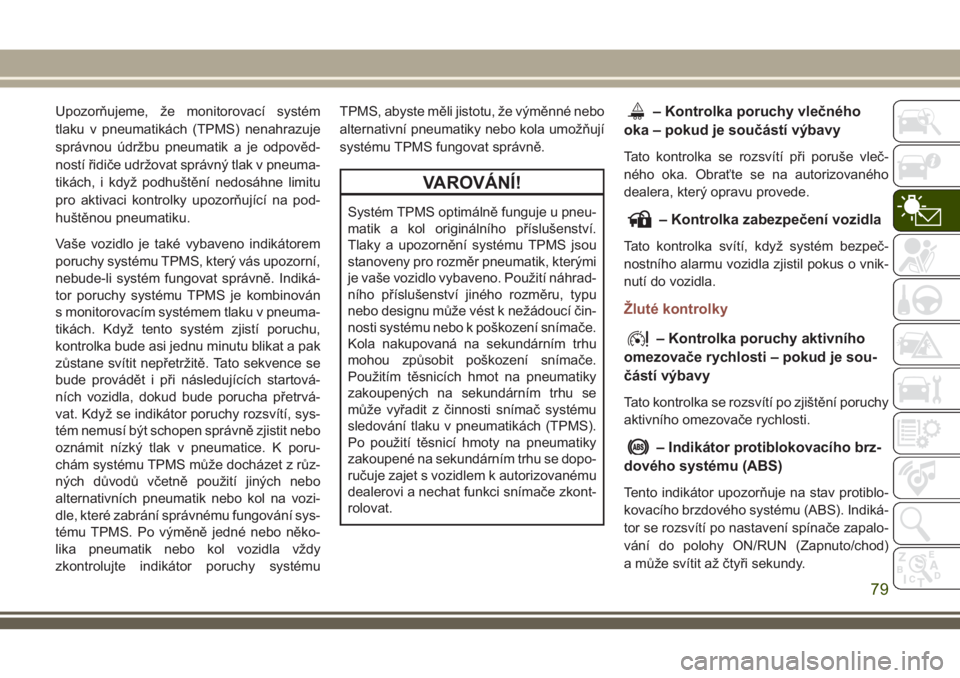

Vaše vozidlo je vybaveno přídavnou bezpeč-
nostní funkcí, tj. monitorovacím systémem
tlaku v pneumatikách (TPMS), který oznámí
rozsvícením kontrolky, že jedna nebo více
pneumatik jsou výrazně podhuštěny. Proto
když se rozsvítí kontrolka upozorňující na
podhuštěnou pneumatiku (pneumatiky),
musíte co nejdříve zastavit, pneumatiky
zkontrolovat a nahustit je na správný tlak.
Jízda na značně podhuštěných pneumati-
kách způsobuje přehřívání pneumatik
a může vést k jejich závadě. Podhuštění
rovněž zvyšuje spotřebu paliva a snižuje
životnost běhounu pneumatik, a může ovliv-
nit ovládání vozidla a jeho schopnost zasta-
vit.
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
78

Upozorňujeme, že monitorovací systém
tlaku v pneumatikách (TPMS) nenahrazuje
správnou údržbu pneumatik a je odpověd-
ností řidiče udržovat správný tlak v pneuma-
tikách, i když podhuštění nedosáhne limitu
pro aktivaci kontrolky upozorňující na pod-
huštěnou pneumatiku.
Vaše vozidlo je také vybaveno indikátorem
poruchy systému TPMS, který vás upozorní,
nebude-li systém fungovat správně. Indiká-
tor poruchy systému TPMS je kombinován
s monitorovacím systémem tlaku v pneuma-
tikách. Když tento systém zjistí poruchu,
kontrolka bude asi jednu minutu blikat a pak
zůstane svítit nepřetržitě. Tato sekvence se
bude provádět i při následujících startová-
ních vozidla, dokud bude porucha přetrvá-
vat. Když se indikátor poruchy rozsvítí, sys-
tém nemusí být schopen správně zjistit nebo
oznámit nízký tlak v pneumatice. K poru-
chám systému TPMS může docházet z růz-
ných důvodů včetně použití jiných nebo
alternativních pneumatik nebo kol na vozi-
dle, které zabrání správnému fungování sys-
tému TPMS. Po výměně jedné nebo něko-
lika pneumatik nebo kol vozidla vždy
zkontrolujte indikátor poruchy systémuTPMS, abyste měli jistotu, že výměnné nebo
alternativní pneumatiky nebo kola umožňují
systému TPMS fungovat správně.
VAROVÁNÍ!
Systém TPMS optimálně funguje u pneu-
matik a kol originálního příslušenství.
Tlaky a upozornění systému TPMS jsou
stanoveny pro rozměr pneumatik, kterými
je vaše vozidlo vybaveno. Použití náhrad-
ního příslušenství jiného rozměru, typu
nebo designu může vést k nežádoucí čin-
nosti systému nebo k poškození snímače.
Kola nakupovaná na sekundárním trhu
mohou způsobit poškození snímače.
Použitím těsnicích hmot na pneumatiky
zakoupených na sekundárním trhu se
může vyřadit z činnosti snímač systému
sledování tlaku v pneumatikách (TPMS).
Po použití těsnicí hmoty na pneumatiky
zakoupené na sekundárním trhu se dopo-
ručuje zajet s vozidlem k autorizovanému
dealerovi a nechat funkci snímače zkont-
rolovat.
– Kontrolka poruchy vlečného
oka – pokud je součástí výbavy
Tato kontrolka se rozsvítí při poruše vleč-
ného oka. Obraťte se na autorizovaného
dealera, který opravu provede.
– Kontrolka zabezpečení vozidla
Tato kontrolka svítí, když systém bezpeč-
nostního alarmu vozidla zjistil pokus o vnik-
nutí do vozidla.
Žluté kontrolky
– Kontrolka poruchy aktivního
omezovače rychlosti – pokud je sou-
částí výbavy
Tato kontrolka se rozsvítí po zjištění poruchy
aktivního omezovače rychlosti.
– Indikátor protiblokovacího brz-
dového systému (ABS)
Tento indikátor upozorňuje na stav protiblo-
kovacího brzdového systému (ABS). Indiká-
tor se rozsvítí po nastavení spínače zapalo-
vání do polohy ON/RUN (Zapnuto/chod)
a může svítit až čtyři sekundy.
79

• Když je systém ESC aktivní, vydává bzu-
čivé nebo klapavé zvuky. To je normální,
zvuky ustanou po deaktivaci systému ESC
po dokončení manévru, který způsobil akti-
vaci systému ESC.
Tato kontrolka signalizuje, že je aktivní udá-
lost ESC.
– Indikátor vypnutí elektronického
řízení stability (ESC) – pokud je sou-
částí výbavy
Tento indikátor signalizuje, že je vypnuté
elektronické řízení stability (ESC).
– Indikátor systému varování
před čelní srážkou (FCW) – pokud je
součástí výbavy
Tento indikátor se rozsvítí jako upozornění
na možnou srážku s vozidlem jedoucím před
vámi.
Kontrolka vypnutí systému varo-
vání před čelní srážkou – pokud je
součástí výbavy
Tato kontrolka indikuje vypnutí systému
varování před čelní srážkou.
– Kontrolka nízké hladiny kapa-
liny pro úpravu výfukových plynů
vznětových motorů (DEF) – pokud je
součástí výbavy
Kontrolka nízké hladiny kapaliny pro úpravu
výfukových plynů vznětových motorů (DEF)
se rozsvítí, pokud je ve vozidle nedostatečné
množství kapaliny pro úpravu výfukových
plynů vznětových motorů (DEF). Viz kapitola
„Startování a provoz“, kde jsou uvedeny
podrobnější informace.
– Indikátor zadního mlhového
světla – pokud je součástí výbavy
Tento indikátor svítí, když jsou rozsvícena
zadní mlhová světla.
– Indikátor vody v palivu – pokud
je součástí výbavy
Indikátor vody v palivu se rozsvítí, když je
zjištěna voda v palivových filtrech. Pokud
tento indikátor zůstane rozsvícený,
NESTARTUJTE vozidlo dříve, než vypustíte
vodu z palivového filtru, aby nedošlo
k poškození motoru.
– Kontrolka „Vyčkejte se starto-
váním“ – pokud je součástí výbavy
Kontrolka Vyčkejte se startováním se roz-
svítí přibližně na dvě sekundy při nastavení
zapalování do polohy RUN (Chod). Tato
doba může být delší v závislosti na chlad-
ných podmínkách. Vozidlo nezahájí starto-
vání, dokud kontrolka nezhasne. Viz podka-
pitola „Spuštění motoru“ v kapitole
„Startování a provoz“, kde jsou uvedeny
podrobnější informace.
POZNÁMKA:
Kontrolka Vyčkejte se startováním se
nemusí rozsvítit, pokud je teplota v sacím
potrubí dostatečně vysoká.
Bílé kontrolky
– Kontrolka připravenosti tem-
pomatu
Kontrolka se rozsvítí, když je tempomat při-
praven, ale není nastavený.
81

— Indikátor systému LaneSense –
pokud je součástí výbavy
Když je systém LaneSense zapnutý, ale
není aktivovaný, indikátor systému Lane-
Sense svítí bíle. K tomu dojde, pouze pokud
byla detekována pouze levá, pravá nebo
žádná čára jízdního pruhu. Pokud je deteko-
ván jeden jízdní pruh, systém je připravený
poskytnout pouze vizuální upozornění,
pokud na čáře detekovaného jízdního pruhu
dojde k neúmyslnému opuštění jízdního
pruhu.
Viz podkapitola „Systém LaneSense –
pokud je součástí výbavy“ v kapitole „Starto-
vání a provoz“, kde jsou uvedeny podrob-
nější informace.
– Kontrolka ovládání jízdy ze
svahu (HDC) – pokud je součástí
výbavy
Tento indikátor signalizuje zapnutí funkce
řízení jízdy ze svahu (HDC). Indikátor bude
nepřetržitě svítit, je-li HDC je aktivován.
HDC lze aktivovat pouze tehdy, pokud je
rozdělovací převodovka v poloze „4WD
LOW“ (4WD nízký rozsah) a rychlost vozidlaje menší než 30 mph (48 km/h). Pokud ne-
jsou tyto podmínky splněny při pokusu
o použití funkce HDC, indikátor bude svítit
přerušovaně.
– Kontrolka Tempomat nastaven
– pokud je součástí výbavy
Tato kontrolka svítí, když je tempomat nasta-
ven. Viz podkapitola „Tempomat – pokud je
součástí výbavy“ kapitoly „Startování a pro-
voz“, kde jsou uvedeny podrobnější infor-
mace.
– Kontrolka upozornění na nasta-
venou rychlost – pokud je součástí
výbavy
Pokud je zapnuto upozornění na nastave-
nou rychlost, na sdruženém přístroji se roz-
svítí kontrolka upozornění na nastavenou
rychlost s číslem odpovídajícím nastavené
rychlosti. Při překročení nastavené rychlosti
jednou zazní zvukový signál spolu s překryv-
ným upozorňujícím hlášením o překročení
rychlosti. Upozornění na rychlost lze
zapnout a vypnout na displeji sdruženého
přístroje. Další informace naleznete v pod-kapitole „Položky nabídky displeje
sdruženého přístroje“ v kapitole „Seznámení
s přístrojovou deskou“.
Číslo „55“ je pouze příklad rychlosti, kterou
lze nastavit.
– Kontrolka zapnutí aktivního
omezovače rychlosti – pokud je sou-
částí výbavy
Tato kontrolka se rozsvítí, když je aktivní
omezovač rychlosti zapnutý, ale není nasta-
vený.
Zelené kontrolky
– Kontrolka Aktivní omezovač
rychlosti nastaven
Tato kontrolka se rozsvítí, když je aktivní
omezovač rychlosti zapnutý a nastavený na
určitou rychlost.
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
82
