2018 JEEP COMPASS display

PARKSENSE HJÆLP TIL
PARALLELPARKERING -
HVIS MONTERET
ParkSense hjælp til parallelparkering sørger
for visuelle og lydsignaler til angivelse af
afstanden mellem bagskærmen og en regi-
streret forhindring under bak, f.eks. under en
parkeringsmanøvre. Se Forholdsregler ved
brug af ParkSense-systemet for at få oplys-
ninger om systemets begrænsninger og anbe-
falinger til brug af det.
ParkSense husker den sidste systemtilstand
(aktiveret eller deaktiveret) fra den sidste
tændingscyklus, når tændingen drejes til po-
sitionen ON/RUN (Til/kør).
ParkSense kan kun aktiveres, når gearvælge-
ren står i REVERSE (Bakgear). Systemet for-
bliver aktivt i bakgear, indtil køretøjets ha-
stighed forøges til ca. 7 mph (11 km/t) eller
højere. I bakgear og over systemets driftsha-
stighed vises der en advarsel på kombiinstru-
mentets display, som angiver, at køretøjetshastighed er for høj. Systemet bliver aktivt
igen, hvis køretøjets hastighed reduceres til
hastigheder, der er mindre end ca. 6 mph
(9 km/t).ParkSense-sensorer
De fire ParkSense-sensorer, som er placeret
på den bageste skærm/kofanger, overvåger
det område bag køretøjet, der ligger inden for
sensorernes synsvinkel. Sensorerne kan regi-
strere forhindringer på en afstand af ca.
30 cm (12 tommer) og op til 200 cm
(79 tommer) fra den bageste kofanger i en
vandret linje, afhængigt af forhindringens
placering, type og orientering.
Aktivering og deaktivering af ParkSense
ParkSense kan aktiveres og deaktiveres med
ParkSense-kontakten, der er placeret i kon-
taktpanelet under Uconnect-displayet.Når der trykkes på ParkSense-kontakten for
at deaktivere systemet, viser kombiinstru-
mentets display meddelelsen "PARKSENSE
OFF" (ParkSense slået fra) i cirka fem sekun-
der. Se "Kombiinstrumentets display" i "Kend
dit instrumentpanel" i instruktionsbogen for
at få yderligere oplysninger. Når gearvælge-
ren sættes i REVERSE (bakgear), og systemet
er deaktiveret, viser kombiinstrumentets dis-
play meddelelsen "PARKSENSE OFF" (Park-
Sense slået fra), så længe køretøjet er i RE-
VERSE (bakgear).
ParkSense-kontaktSTART OG BETJENING
174

LED'en i ParkSense-kontakten er tændt, når
ParkSense er deaktiveret eller kræver service.
LED'en i ParkSense-kontakten er slukket, når
systemet er aktiveret. Hvis der trykkes på
ParkSense-kontakten, og der er behov for
service, blinker LED'en i ParkSense-
kontakten kortvarigt, hvorefter LED'en vil
være tændt.
Kombiinstrumentets display - Advarsel
Skærmbilledet ParkSense Warning (Park-
Sense advarsel) vises kun, hvis der vælges
Sound and Display (Lyd og display) fra sek-
tionen Brugerprogrammerede funktioner i
Uconnect-systemet. Se "Uconnect-
indstillinger" i "Multimedier" i instruktions-
bogen for at få yderligere oplysninger.
Skærmbilledet ParkSense Warning
(ParkSense-advarsel) er placeret i kombiin-
strumentets display. Det sørger for visuelle
advarsler, der angiver afstanden mellem den
bageste skærm/kofanger og den registrerede
forhindring. Se "Kombiinstrumentets dis-
play" i instruktionsbogen for at få yderligere
oplysninger.
Forholdsregler ved brug af
ParkSense-systemet
BEMÆRK:
• Sørg for, at den bagerste kofanger er fri for
sne, is, mudder, snavs og efterladenskaber,
så ParkSense-systemet kan fungere kor-
rekt.
• Trykluftbor, store lastvogne og andre vibra-
tioner kan påvirke ParkSense.
• Når du slår ParkSense fra, viser kombiin-
strumentets display "PARKSENSE OFF"
(ParkSense slået fra). Når du først har slået
ParkSense fra, forbliver det desuden deak-
tiveret, indtil du slår det til igen, også
selvom du drejer tændingsnøglen.
• Når ParkSense er slået til, reduceres radio-
ens lydstyrke, når ParkSense udsender en
tone.
• Rengør ParkSense-sensorerne jævnligt, og
pas på ikke at ridse eller beskadige dem.
Sensorerne må ikke være dækket til med is,
sne, sjap, mudder, snavs eller løst mate-
riale. I modsat fald kan det medføre, at
systemet ikke virker korrekt. ParkSense-
systemet vil muligvis ikke være i stand til atregistrere en forhindring bag kofangeren/
skærmen, eller det advarer muligvis om en
forhindring, der ikke er til stede.
• Brug ParkSense-kontakten til at slukke for
ParkSense-systemet, hvis genstande som
f.eks. cykelholdere, anhængertrækkroge
osv. er placeret i en afstand af 30 cm
(12 tommer) fra den bageste skærm/
kofanger. I modsat fald kan systemet fejl-
fortolke en genstand i umiddelbar nærhed
som et problem med sensorerne, hvilket
udløser meddelelsen "PARKSENSE UNA-
VAILABLE SERVICE REQUIRED" (Park-
Sense utilgængelig, service påkrævet) på
kombiinstrumentets display.
• Betjening af de bageste sensorer deaktive-
res automatisk, når anhængerens elstik
sættes i bilens trækkrogfatning. De bageste
sensorer aktiveres automatisk igen, når an-
hængerens kabelstik fjernes.
ADVARSEL!
• Føreren skal være opmærksom, når der
bakkes, også selvom ParkSense an-
vendes. Vær altid omhyggelig med at
kigge bag køretøjet, se bagud, og sørg for
175

ADVARSEL!
at kontrollere, om der er fodgængere,
andre køretøjer, blokerende genstande
eller blinde vinkler, før der bakkes. Du er
ansvarlig for sikkerheden og skal stadig
være opmærksom på omgivelserne. Det
kan i modsat fald medføre alvorlige
kvæstelser eller dødsfald.
• Før ParkSense tages i brug, anbefales
det på det kraftigste, at den aftagelige
anhængertrækkrog tages af køretøjet,
hvis anhængertrækket ikke skal bruges.
Hvis dette ikke overholdes, kan det for-
årsage personskade eller beskadigelse af
køretøjer eller forhindringer, fordi an-
hængertrækket vil være meget tættere
på forhindringen end bagenden, når
højttaleren udsender den vedvarende
tone. Følerne kan også registrere anhæn-
gerkrogen og anhængertrækket, afhæn-
gigt af størrelsen og udformningen, hvil-
ket giver en falsk indikation af, at der er
en blokerende genstand bag køretøjet.
FORSIGTIG!
• ParkSense er kun et hjælpemiddel til
parkering, og systemet kan ikke gen-
kende alle forhindringer, herunder små
genstande. I forbindelse med parkering
registreres kantsten måske midlertidigt
eller slet ikke. Blokerende genstande,
der er placeret over eller under følerne,
registreres ikke, når de er tæt på.
• Køretøjet skal køres langsomt, når Park-
Sense bruges, så det er muligt at stoppe
i tide, når en forhindring registreres. Det
anbefales, at føreren kigger sig over
skulderen, når ParkSense benyttes.
PARKSENSE HJÆLP TIL
PARALLELPARKERING
ParkSense-sensorer
De fire ParkSense-sensorer, som er placeret
på den bageste skærm/kofanger, overvåger
det område bag køretøjet, der ligger inden for
sensorernes synsvinkel. Sensorerne kan regi-
strere forhindringer på en afstand af ca.
30 cm (12 tommer) og op til 200 cm(79 tommer) fra den bageste kofanger i en
vandret linje, afhængigt af forhindringens
placering, type og orientering.
BEMÆRK:
Hvis dit køretøj er udstyret med ParkSense
aktivt parkeringshjælpsystem, er der seks
sensorer på den bageste skærm/kofanger. Se
afsnittet "ParkSense aktivt parkeringshjælp-
system" for yderligere oplysninger.
De seks ParkSense-sensorer, som er placeret
på den forreste skærm/kofanger, overvåger
det område foran køretøjet, der ligger inden
for sensorernes synsvinkel. Sensorerne kan
registrere forhindringer på en afstand af ca.
30 cm (12 tommer) og op til 120 cm
(47 tommer) fra den forreste skærm/kofanger
i en vandret linje, afhængigt af forhindrin-
gens placering, type og orientering.
Aktivering og deaktivering af ParkSense
ParkSense kan aktiveres og deaktiveres med
ParkSense-kontakten, der er placeret i kon-
taktpanelet under Uconnect-displayet.
START OG BETJENING
176

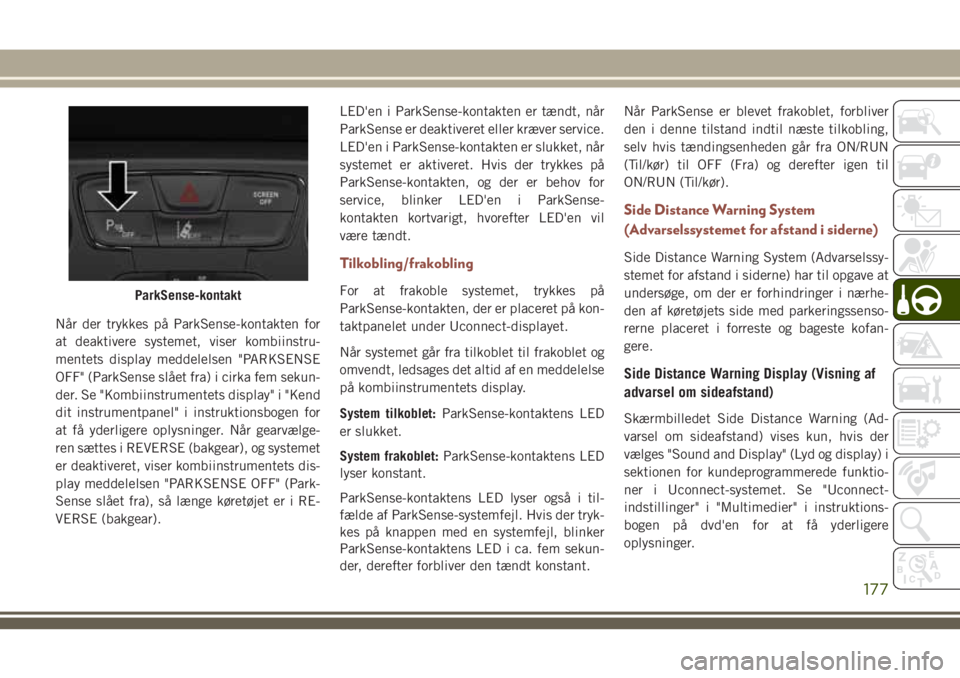

Når der trykkes på ParkSense-kontakten for
at deaktivere systemet, viser kombiinstru-
mentets display meddelelsen "PARKSENSE
OFF" (ParkSense slået fra) i cirka fem sekun-
der. Se "Kombiinstrumentets display" i "Kend
dit instrumentpanel" i instruktionsbogen for
at få yderligere oplysninger. Når gearvælge-
ren sættes i REVERSE (bakgear), og systemet
er deaktiveret, viser kombiinstrumentets dis-
play meddelelsen "PARKSENSE OFF" (Park-
Sense slået fra), så længe køretøjet er i RE-
VERSE (bakgear).LED'en i ParkSense-kontakten er tændt, når
ParkSense er deaktiveret eller kræver service.
LED'en i ParkSense-kontakten er slukket, når
systemet er aktiveret. Hvis der trykkes på
ParkSense-kontakten, og der er behov for
service, blinker LED'en i ParkSense-
kontakten kortvarigt, hvorefter LED'en vil
være tændt.
Tilkobling/frakobling
For at frakoble systemet, trykkes på
ParkSense-kontakten, der er placeret på kon-
taktpanelet under Uconnect-displayet.
Når systemet går fra tilkoblet til frakoblet og
omvendt, ledsages det altid af en meddelelse
på kombiinstrumentets display.
System tilkoblet:ParkSense-kontaktens LED
er slukket.
System frakoblet:ParkSense-kontaktens LED
lyser konstant.
ParkSense-kontaktens LED lyser også i til-
fælde af ParkSense-systemfejl. Hvis der tryk-
kes på knappen med en systemfejl, blinker
ParkSense-kontaktens LED i ca. fem sekun-
der, derefter forbliver den tændt konstant.Når ParkSense er blevet frakoblet, forbliver
den i denne tilstand indtil næste tilkobling,
selv hvis tændingsenheden går fra ON/RUN
(Til/kør) til OFF (Fra) og derefter igen til
ON/RUN (Til/kør).
Side Distance Warning System
(Advarselssystemet for afstand i siderne)
Side Distance Warning System (Advarselssy-
stemet for afstand i siderne) har til opgave at
undersøge, om der er forhindringer i nærhe-
den af køretøjets side med parkeringssenso-
rerne placeret i forreste og bageste kofan-
gere.
Side Distance Warning Display (Visning af
advarsel om sideafstand)
Skærmbilledet Side Distance Warning (Ad-
varsel om sideafstand) vises kun, hvis der
vælges "Sound and Display" (Lyd og display) i
sektionen for kundeprogrammerede funktio-
ner i Uconnect-systemet. Se "Uconnect-
indstillinger" i "Multimedier" i instruktions-
bogen på dvd'en for at få yderligere
oplysninger.
ParkSense-kontakt
177

Systemet advarer føreren med et lydsignal, og
hvor tilgængeligt med visuelle indikationer
på instrumentpanelets display.
BEMÆRK:
ParkSense skruer midlertidigt ned for ra-
dioen, hvis den er tændt, når systemet afgiver
et lydsignal.
Aktivering - deaktivering
Systemet fungerer kun efter at have kørt en
kort strækning, og hvis køretøjets hastighed
er mellem 0 og 11 km/t (0 og 7 mph).
Systemet kan aktiveres/deaktiveres via me-
nuen "Settings" (Indstillinger) i Uconnect-
systemet. Hvis ParkSense-systemet deaktive-
res via den fysiske ParkSense-kontakt, vil
advarselssystemet Side Distance (Sideaf-
stand) automatisk blive deaktiveret.
Meddelelsen på displayet for advarselsfunktio-
nen Side Distance (Sideafstand):
"Wiper Sensors" (viskersensorer) – Denne
meddelelse vises i tilfælde af fejl i sensorerne
for advarselssystemet Side Distance (Sideaf-
stand). Frigør kofangerne fra eventuelle for-
hindringer, og sørg for, at den forreste ogbageste kofanger er fri for sne, is, mudder,
snavs og efterladenskaber, så ParkSense-
systemet kan fungere korrekt.
"SDW Not Available" (SDW er ikke tilgænge-
ligt) – Denne meddelelse vises, hvis advar-
selssystemet Side Distance (Sideafstand)
ikke er tilgængeligt. Den mislykkede funktion
af systemet kan skyldes utilstrækkelig spæn-
ding fra batteriet eller andre fejl på det elek-
triske system. Kontakt en autoriseret for-
handler så hurtigt som muligt for at få det
elektriske system kontrolleret.
Betjening med anhænger
Funktionen af sensorerne deaktiveres auto-
matisk, når anhængerens elstik sættes i stik-
ket på bilens trækkrog. Sensorerne genakti-
veres automatisk, når anhængerens kabelstik
er fjernet.
Generelle advarsler
Hvis "PARKSENSE UNAVAILABLE WIPE
REAR SENSORS" (ParkSense ikke tilgænge-
lig, aftør bageste sensorer) eller
"PARKSENSE UNAVAILABLE WIPE FRONT
SENSORS" (ParkSense ikke tilgængelig, af-
tør forreste sensor) vises på kombiinstru-mentets display, rengøres ParkSense-
sensorerne med vand, bilvaskesæbe og en
blød klud. Brug ikke grove eller hårde klude.
Undgå at ridse eller støde til følerne. Ellers
kan følerne blive beskadiget.
AKTIV PARKSENSE-
PARKERINGSHJÆLP
Aktivering og deaktivering af ParkSense
aktiv parkeringshjælp
ParkSense aktivt parkeringshjælpsystem kan
aktiveres og deaktiveres med kontakten til
ParkSense aktiv parkeringshjælper, der er
placeret i kontaktpanelet under Uconnect-
skærmen.
START OG BETJENING
178

FORSIGTIG!
anbefales, at føreren kigger sig over
skulderen, når ParkSense benyttes.
LANESENSE
LaneSense-betjening
LaneSense systemet er funktionsdygtigt ved
hastigheder over 60 km/t (37 mph) og under
180 km/t (112 mph). LaneSense systemet
anvender et fremadrettet kamera til at regi-
strere vejbanemarkeringer og måle køretøjets
position inden for vejbanegrænserne.
Når begge vognbanemarkeringer er registre-
ret, og føreren ved et uheld trækker ud af
vognbanen (ingen blinklys aktiveret), giver
LaneSense-systemet en berøringsadvarsel i
form af et moment, der påføres rattet, samt
en visuel advarsel på kombiinstrumentets
display for at få føreren til at forblive inden
for vognbanegrænserne.
Føreren kan når som helst manuelt tilside-
sætte berøringsadvarslerne ved at dreje rat-
tet.Når kun en enkelt vognbanemarkering er re-
gistreret, og føreren utilsigtet trækker på
tværs af vognbanemarkeringen (ingen blink-
lys aktiveret), giver LaneSense-systemet en
visuel advarsel via kombiinstrumentets dis-
play for at få føreren til at forblive inden for
vognbanen. Når kun en enkelt vejbanemarke-
ring er registreret, vil bevægelsesadvarslen
(moment) ikke blive givet.
BEMÆRK:
Når betingelserne er opfyldt, vil LaneSense-
systemet overvåge, om førerens hænder er på
rattet, og giver en hørbar og visuel advarsel til
føreren, hvis førerens hånd ikke registreres på
rattet. Systemet annullerer, hvis føreren ikke
får hænderne tilbage på rattet.
Indstil LaneSense til On (Til) eller Off
(Fra)
Standardstatus for LaneSense er "Off" (Fra).
LaneSense-knappen er placeret i omskifter-
panelet under Uconnect-displayet.Aktivér LaneSense-systemet ved at trykke på
LaneSense-knappen for at aktivere systemet
(LED slukker). Meddelelsen "LaneSense On"
(LaneSense slået til) vises i kombiinstru-
mentets display.
Deaktiver LaneSense-systemet ved at trykke
på LaneSense-knappen for at deaktivere sy-
stemet (LED tænder).
BEMÆRK:
LaneSense-systemet husker, om den sidste
systemtilstand var til eller fra for den sidste
tændingscyklus, når tændingen drejes til po-
sitionen ON/RUN (Til/kør).
LaneSense-advarselsknapSTART OG BETJENING
180

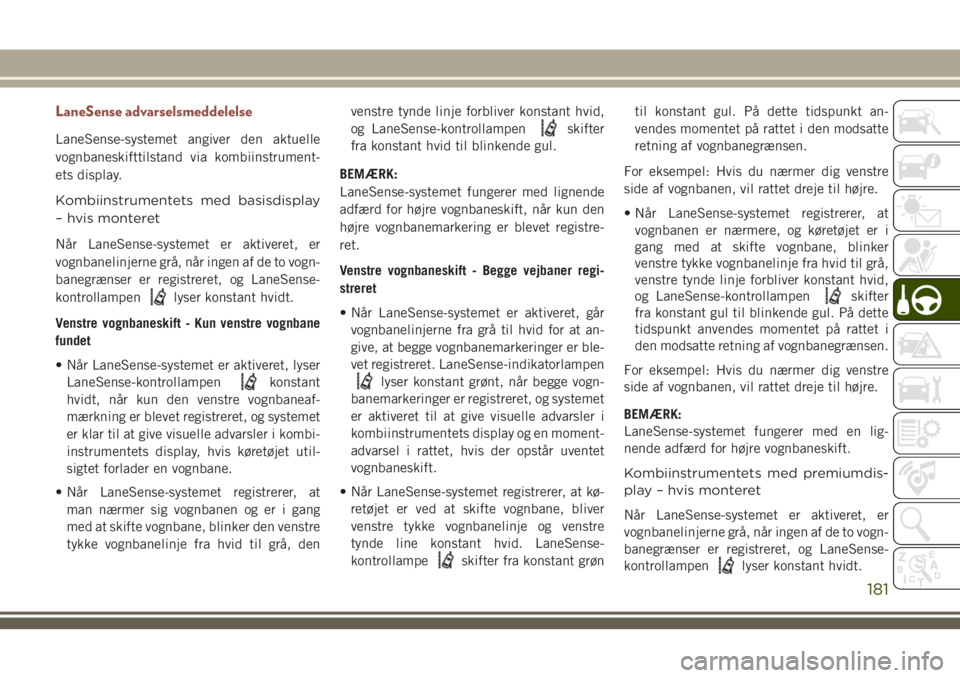

LaneSense advarselsmeddelelse
LaneSense-systemet angiver den aktuelle
vognbaneskifttilstand via kombiinstrument-
ets display.
Kombiinstrumentets med basisdisplay
– hvis monteret
Når LaneSense-systemet er aktiveret, er
vognbanelinjerne grå, når ingen af de to vogn-
banegrænser er registreret, og LaneSense-
kontrollampen
lyser konstant hvidt.
Venstre vognbaneskift - Kun venstre vognbane
fundet
• Når LaneSense-systemet er aktiveret, lyser
LaneSense-kontrollampen
konstant
hvidt, når kun den venstre vognbaneaf-
mærkning er blevet registreret, og systemet
er klar til at give visuelle advarsler i kombi-
instrumentets display, hvis køretøjet util-
sigtet forlader en vognbane.
• Når LaneSense-systemet registrerer, at
man nærmer sig vognbanen og er i gang
med at skifte vognbane, blinker den venstre
tykke vognbanelinje fra hvid til grå, denvenstre tynde linje forbliver konstant hvid,
og LaneSense-kontrollampen
skifter
fra konstant hvid til blinkende gul.
BEMÆRK:
LaneSense-systemet fungerer med lignende
adfærd for højre vognbaneskift, når kun den
højre vognbanemarkering er blevet registre-
ret.
Venstre vognbaneskift - Begge vejbaner regi-
streret
• Når LaneSense-systemet er aktiveret, går
vognbanelinjerne fra grå til hvid for at an-
give, at begge vognbanemarkeringer er ble-
vet registreret. LaneSense-indikatorlampen
lyser konstant grønt, når begge vogn-
banemarkeringer er registreret, og systemet
er aktiveret til at give visuelle advarsler i
kombiinstrumentets display og en moment-
advarsel i rattet, hvis der opstår uventet
vognbaneskift.
• Når LaneSense-systemet registrerer, at kø-
retøjet er ved at skifte vognbane, bliver
venstre tykke vognbanelinje og venstre
tynde line konstant hvid. LaneSense-
kontrollampe
skifter fra konstant grøntil konstant gul. På dette tidspunkt an-
vendes momentet på rattet i den modsatte
retning af vognbanegrænsen.
For eksempel: Hvis du nærmer dig venstre
side af vognbanen, vil rattet dreje til højre.
• Når LaneSense-systemet registrerer, at
vognbanen er nærmere, og køretøjet er i
gang med at skifte vognbane, blinker
venstre tykke vognbanelinje fra hvid til grå,
venstre tynde linje forbliver konstant hvid,
og LaneSense-kontrollampen
skifter
fra konstant gul til blinkende gul. På dette
tidspunkt anvendes momentet på rattet i
den modsatte retning af vognbanegrænsen.
For eksempel: Hvis du nærmer dig venstre
side af vognbanen, vil rattet dreje til højre.
BEMÆRK:
LaneSense-systemet fungerer med en lig-
nende adfærd for højre vognbaneskift.
Kombiinstrumentets med premiumdis-
play – hvis monteret
Når LaneSense-systemet er aktiveret, er
vognbanelinjerne grå, når ingen af de to vogn-
banegrænser er registreret, og LaneSense-
kontrollampen
lyser konstant hvidt.
181

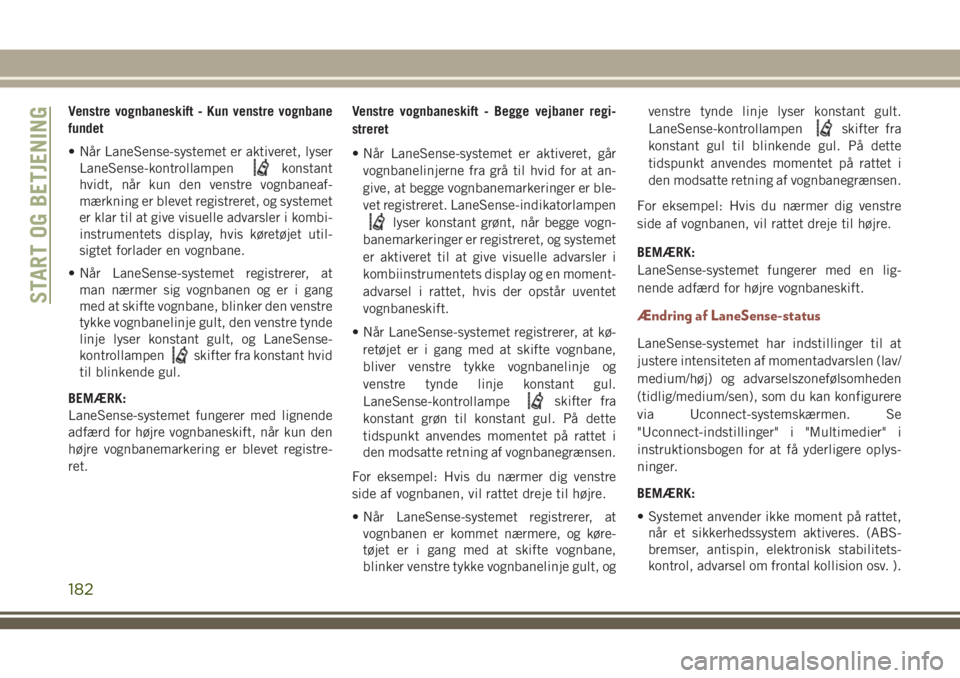

Venstre vognbaneskift - Kun venstre vognbane
fundet
• Når LaneSense-systemet er aktiveret, lyser
LaneSense-kontrollampen
konstant
hvidt, når kun den venstre vognbaneaf-
mærkning er blevet registreret, og systemet
er klar til at give visuelle advarsler i kombi-
instrumentets display, hvis køretøjet util-
sigtet forlader en vognbane.
• Når LaneSense-systemet registrerer, at
man nærmer sig vognbanen og er i gang
med at skifte vognbane, blinker den venstre
tykke vognbanelinje gult, den venstre tynde
linje lyser konstant gult, og LaneSense-
kontrollampen
skifter fra konstant hvid
til blinkende gul.
BEMÆRK:
LaneSense-systemet fungerer med lignende
adfærd for højre vognbaneskift, når kun den
højre vognbanemarkering er blevet registre-
ret.Venstre vognbaneskift - Begge vejbaner regi-
streret
• Når LaneSense-systemet er aktiveret, går
vognbanelinjerne fra grå til hvid for at an-
give, at begge vognbanemarkeringer er ble-
vet registreret. LaneSense-indikatorlampen
lyser konstant grønt, når begge vogn-
banemarkeringer er registreret, og systemet
er aktiveret til at give visuelle advarsler i
kombiinstrumentets display og en moment-
advarsel i rattet, hvis der opstår uventet
vognbaneskift.
• Når LaneSense-systemet registrerer, at kø-
retøjet er i gang med at skifte vognbane,
bliver venstre tykke vognbanelinje og
venstre tynde linje konstant gul.
LaneSense-kontrollampe
skifter fra
konstant grøn til konstant gul. På dette
tidspunkt anvendes momentet på rattet i
den modsatte retning af vognbanegrænsen.
For eksempel: Hvis du nærmer dig venstre
side af vognbanen, vil rattet dreje til højre.
• Når LaneSense-systemet registrerer, at
vognbanen er kommet nærmere, og køre-
tøjet er i gang med at skifte vognbane,
blinker venstre tykke vognbanelinje gult, ogvenstre tynde linje lyser konstant gult.
LaneSense-kontrollampen
skifter fra
konstant gul til blinkende gul. På dette
tidspunkt anvendes momentet på rattet i
den modsatte retning af vognbanegrænsen.
For eksempel: Hvis du nærmer dig venstre
side af vognbanen, vil rattet dreje til højre.
BEMÆRK:
LaneSense-systemet fungerer med en lig-
nende adfærd for højre vognbaneskift.
Ændring af LaneSense-status
LaneSense-systemet har indstillinger til at
justere intensiteten af momentadvarslen (lav/
medium/høj) og advarselszonefølsomheden
(tidlig/medium/sen), som du kan konfigurere
via Uconnect-systemskærmen. Se
"Uconnect-indstillinger" i "Multimedier" i
instruktionsbogen for at få yderligere oplys-
ninger.
BEMÆRK:
• Systemet anvender ikke moment på rattet,
når et sikkerhedssystem aktiveres. (ABS-
bremser, antispin, elektronisk stabilitets-
kontrol, advarsel om frontal kollision osv. ).
START OG BETJENING
182
