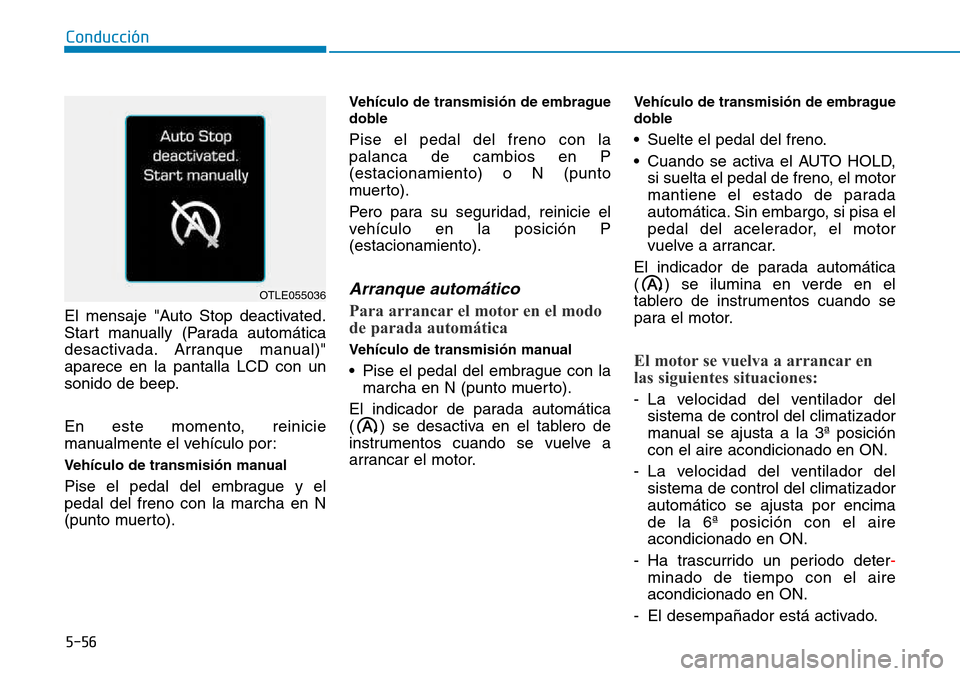

5-56
Conducción
El mensaje "Auto Stop deactivated.
Start manually (Parada automática
desactivada. Arranque manual)"aparece en la pantalla LCD con un
sonido de beep.
En este momento, reinicie
manualmente el vehículo por:
Vehículo de transmisi
7
Mantenimiento
Panel de fusibles del lado del conductor
Nombre del fusibleSímboloAmperaje del fusibleCircuito protegido
INTERRUPTORFRENOBRAKE
SWITCH7,5AInterruptor de la luz de freno, módulo de control de la llave inteligente
ARRANQUE7,5AInterruptor de relación de cambio (A/T), control de la llave inteligente (con llave
inteligente), caja de relés ICM (relé de alarma antirrobo), ECM
TABLERO DE
INSTRUMENTOSCLUSTER7,5APantalla superior, tablero de instrumentos
BLOQUEO DE PUERTAS20ARelé de bloqueo de puertas, relé de desbloqueo de puertas, caja de relés ICM
(relé de bloqueo mutuo)
PDM227,5AInterruptor del botón Start/Stop, módulo del inmovilizador
Asistencia de
prevención de
colisión frontal (FCA)10AUnidad de asistencia contra colisiones frontales
CALEFACTOR DEL ASIENTO20AMódulo del calefactor del asiento delantero, módulo del asiento con ventilación de aire delantero
Aire acondicionado 220AMódulo de control del aire acondicionado
Aire acondicionado 17,5AMódulo de control del aire acondicionado, bloque de conexiones E/R (relé 10)
PDM1115AMódulo de control de la llave inteligente
REPUESTOSpare10ARepuesto
AIRBAG15AMódulo de control SRS
7-61
