SYMBOLY
Na některých komponentech vozidla
jsou upevněny barevné štítky s
upozorňovacími symboly a výzvami k
přijetí opatření, podle nichž je nutno
postupovat při manipulaci s daným
komponentem. Souhrnný štítek se
symboly se nachází pod víkem
motorového prostoru.
ZMĚNY/NEOPRÁVNĚNÉ
ÚPRAVY VOZIDLA
Jakoukoli úpravou nebo zásahem do
vozidla by byla vážně ohrozena
bezpečnost i stabilita na jízdním
povrchu a mohla by se způsobit
nehoda obnášejí pro cestující rizika,
kterou mohou být i smrtelná.SYSTÉM FIAT CODE
STRUČNĚ
Vozidlo je vybaveno elektronickým
imobilizérem, který umožňuje zvýšit
ochranu vozidla proti odcizení.
Systém se uvede do funkce
automaticky vytažením klíčku ze
spínací skříňky zapalování.
Do rukojeti klíčů je zabudovaný
elektronický člen, který při startování
motoru moduluje vysokofrekvenční
signál, jenž vyšle speciální anténa
vestavěná do spínací skříňky.
Modulovaný signál představuje
“heslo“, které je při každém
nastartování motoru jin a podle
něhož řídicí jednotka identifikuje klíček
a povolí startování motoru vozidla.
1)
Fungování
Při každém spuštění, tzn. otočení klíčku
naMAR, řídicí jednotka systému Fiat
CODE odešle na řídicí jednotku motoru
identifikační kód, který vypne blokování
funkcí.
Tento kód je odeslán pouze v případě,
že řídicí jednotka systému Fiat CODE
rozeznala kód, který obdržela od klíčku.Otočením klíčku ve spínací skříňce do
polohy STOP deaktivuje systém Fiat
CODE funkce řídicí jednotky motoru.
Nesprávná činnost
Jestliže při spuštění motoru není kód
správně detekován, na přístrojové
desce se rozsvítí kontrolka
spolu s
hlášením na displeji (viz kapitola
“Kontrolky a hlášení”).
V takovém případě otočte klíček do
polohySTOPa následně doMAR;
pokud zablokování přetrvává, zkuste
použít další klíček od vozu. Pokud
se motor nezdaří nastartovat ani
tentokrát, zajeďte do autorizovaného
servisu Fiat.
UPOZORNĚNÍ Každý klíček je opatřen
vlastním kódem, který musí být uložen
do paměti řídicí jednotky systému.
Pro uložení nových klíčků do paměti -
maximálně osmi - se obraťte na
autorizovaný servis Fiat.
Rozsvícení kontrolky
během jízdy
Pokud se kontrolkarozsvítí za
jízdy , znamená to, že systém právě
provádí autodiagnostiku (např. po
poklesu napětí).
Pokud kontrolkanadále svítí,
obraťte se na autorizovaný servis Fiat.
8
SEZNÁMENÍ S VOZIDLEM

POZOR
1)Vybité baterie jsou ekologicky závadné.
Proto je nutno je vyhazovat do příslušných
odpadních nádob nebo je možné je
odevzdat v autorizovaném servisu Fiat,
který zajistí zpracování tohoto odpadu.
SPÍNACÍ SKŘÍŇKA
ZAPALOVÁNÍ
Klíček má tři polohy obr. 3:
STOP: motor je vypnutý, klíček lze
vytáhnout, řízení je zamknuté. Mohou
fungovat některá elektrická zařízení
(např. autorádio, centrální zamykání,
atd.)
MAR: jízdní poloha. Mohou fungovat
všechna elektrická zařízení;
AVV: startování motoru (nearetovaná
poloha).
Spínací skříňka je vybavena pojistným
elektronickým systémem, díky němuž je
při neúspěšném pokusu o nastartování
motoru nutno přepnout klíček
zapalování nejdříve na STOP, a teprve
pak zopakovat pokus o nastartování.
2) 3) 4) 5)
ZÁMEK ŘÍZENÍ
Zapnutí
Při spínací skříňce v poloze STOP
vytáhněte klíč a otočením volantu
zámek zamkněte.
Odemknutí
Při otáčení klíčku ve spínací skříňce do
polohy MAR lehce pohněte volantem.
POZOR
2)Po neoprávněné manipulaci se spínací
skříňkou zapalování (např. při pokusu o
odcizení), ji před další jízdnou nechejte
zkontrolovat u autorizovaného servisu Fiat.
3)Při vystoupení z vozidla nezapomeňte
vyjmout klíček ze zapalování, aby nebylo
možné nevyžádaně aktivovat ovládače.
Nezapomeňte zatáhnout parkovací brzdu.
Při zaparkování vozidla do kopce zařaďte
první rychlostní stupeň; při zaparkování
dolů z kopce zařaďte zpáteční rychlostní
stupeň. Ve vozidle nikdy nenechávejte děti
bez dozoru.
4)Nikdy nevytahujte klíč za jízdy. Volant by
se automaticky zablokoval při prvním
natočení. To samozřejmě platí i při vlečení
vozidla.
3F1A0009
10
SEZNÁMENÍ S VOZIDLEM

PARKOVACÍ SVĚTLA
Rozsvítí se pouze s klíčkem zapalování
v poloze STOP nebo vyjmutým klíčkem
a přestavením prstence levého
pákového ovládače do polohyOa poté
do polohy
nebo. Na přístrojové
desce se rozsvítí kontrolka
.
FUNKCE ECO
(U příslušné verze vozidla)
Funkce se zapne stiskem tlačítkaECO
obr. 63. Je-li funkce aktivní, na tlačítku
se rozsvítí odpovídající LED kontrolka ve
spojení se zobrazením ikony a zprávy
na displeji.
Funkce zůstane uložena v paměti
systému a při opětném nastartování se
obnoví nastavení uložené před
posledním vypnutím motoru. Stiskem
tlačítkaECOse funkce vypne a přepne
se na normální způsob jízdy.S aktivní funkcí, v případě poruchy,
systém automaticky obnoví normální
nastavení jízdy deaktivací funkceECO.
VYHŘÍVANÉ ZADNÍ OKNO
(u příslušné verze vozidla)
Zapíná se stisknutím tlačítka A obr. 64.
Vyhřívání zadního okna je řízeno
časovým spínačem, který je
automaticky vypne po cca 20
minutách.
FUNKCE ODPOJENÍ
BATERIE (ÚSEKOVÝ
VYPÍNAČ)
(u příslušné verze vozidla)
Funkce odpojení baterie je aktivní
pouze s klíčkem na BATT, jak je
zobrazeno na štítku, který se nachází v
místě zobrazeném na obr. 65.
Pro přepnutí klíčku zapalování na
polohu BATT stiskněte tlačítko A
(červené barvy) obr. 66.Baterie bude odpojena přerušením
ukostřovacího kabelu asi za 7 minut od
přepnutí klíčku na BATT.
Těchto 7 minut je potřeba na:
dovolit uživateli vystoupit z vozidla a
zamknout dveře dálkovým ovládáním;
zajistit vypnutí všech elektrických
systémů vozidla.
Zkontrolujte, zda je baterie odpojená,
zamykání vozidla, na straně dveří
mechanické zámky.
MODE
63F1A0438
64F1A0330
65F1A0082
66F1A0083
33

-ZAPNUTÍ/VYPNUTÍ SYSTÉMU
START&STOP ..................................... 79
-ZÁVADA SYSTÉMU START&STOP ..... 79
-SIGNALIZACE NÍZKÉ HLADINY
PŘÍSADY ADBLUE (MOČOVINY) DO
VZNĚTOVÝCH MOTORŮ .................... 80
-VODA V NAFTOVÉM FILTRU
(dieselové verze) .................................. 80
52
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Význam Co dělat
ZAPNUTÍ/VYPNUTÍ SYSTÉMU START&STOP
(u příslušné verze vozidla)
Zapnutí systému Start&Stop
Při zapnutí systému Start&Stop se displeji objeví
příslušné upozornění . V takovém případě je kontrolka
nad tlačítkem
zhasnutá (viz „Systém Start&Stop“ v
této kapitole „Seznámení s vozidlem“).
Vypnutí systému Start&Stop
Při vypnutí systému Start&Stop se displeji objeví
příslušné upozornění.
Je-li systém vypnutý, svítí kontrolka
nad tlačítkem.
ZÁVADA SYSTÉMU START&STOP
Při závadě systému Start&Stop se na displeji rozsvítí
symbol
spolu s příslušným upozorněním.
79

vozidlo nejede trvale u vyznačení
jízdního pruhu.
ZAPNUTÍ/VYPNUTÍ
SYSTÉMU
Jestliže je systém aktivní a vozidlo se
přiblíží k jedné z bočních vymezovacích
čar nebo k jednomu ze dvou
demarkačních jízdních pruhů, řidič na to
bude upozorněn zvukovou výstrahou
(ze strany přejíždění jízdního pruhu
u systémů s navigací) a rozsvícením
kontrolky odpovídající danému směru (
nebo).
Pokud řidič dá směrovým světlem
znamení, že chce změnit jízdní pruh
nebo předjet jiné vozidlo, systém
dočasně vypne upozornění řidiči.
Jestliže řidič pokračuje ve změně
jízdního pruhu, systém přeruší
zvukovou výstrahu a zůstane v
pohotovostním stavu, pokud se
nevyskytují příslušné provozní stavy,
nebo zůstane aktivní, jestliže se
vyskytují příslušné provozní stavy (viz
níže).
VYPNUTÍ SYSTÉMU
Manuálně
Systém lze vypnout stiskem tlačítka A
obr. 102 na palubní desce.
Vypnutí systému je signalizováno
rozsvícením kontrolky v tlačítku
a zobrazením upozornění na displeji.Automatický režim
Systém se automaticky vypne, je-li
aktivní funkce Start&Stop. Systém se
znovu automaticky zapne a zkontroluje,
zda existují příslušné provozní stavy,
po opětném nastartování motoru a
rozjetí vozidla.
ZÁVADA SYSTÉMU
Při selhání nahlásí systém řidiči poruchu
upozorněním na displeji přístrojové
desky, zvukovou výstrahou a
rozsvícením ikonyna displeji (u
příslušné verze vozidla).
UPOZORNĚNÍ
Upozornění na přejetí jízdního pruhu
nefunguje u vozidla, které je přetížené a
s nesprávně uloženým nákladem.
Činnost systému může být v některých
případech negativně ovlivněna
morfologií projížděného terénu /
silničního úseku (např. silničními
nerovnostmi), sníženou viditelností
(např. mlhou, deštěm, sněžením),
nepříznivými světelnými podmínkami
(např. oslněním, přítmím) či neumytím i
poškozením, byť částečným, čelního
skla v oblasti před kamerou.
Upozornění na přejezd hranice jízdního
pruhu nebude fungovat při závadě
některého z následujících
bezpečnostních systémů: ABS, ESC,
ASR a Traction Plus.Činnost systému může být negativně
ovlivněna sníženou viditelností (např.
mlhou, deštěm, sněžením), nepříznivými
světelnými podmínkami (např.
oslněním, přítmím) či neumytím i
poškozením, byť částečným čelního
skla v oblasti před kamerou.
Oblast čelního skla u kamery nesmí být
zakryta, ani částečně, (např. nálepkami,
fóliemi, atd.)POZOR
78)Pokud se změnou zatížení vozidla
kamera silně vychýlí, může systém
dočasně přestat fungovat, aby se mohla
kamera samočinně zkalibrovat.
79)Upozornění na přejezd hranice jízdního
pruhu nepředstavuje automatický systém
řízení vozidla, nekontroluje namísto řidiče
trajektorii pohybu vozidla. Řidič je osobně
odpovědný za to, že bude věnovat
patřičnou pozornost dopravní situaci i
vozovce a bezpečně ovládat směr jízdy
vozidla.
80)Jestliže nejsou vymezovací čáry jízdních
pruhů řádně patrné, jsou překryté nebo
neexistují, systém nemusí poskytovat
asistenci řidiči. V takovém případě nebude
Driving Advisor aktivní.
92
BEZPEČNOST

STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
Vstupme do "srdce" vozu: uvidíme, jak
s ním jezdit s co nejlepším využitím
jeho výkonů.
Uvidíme, jak s ním bezpečně jezdit za
každé situace, jak si z něj učinit
příjemného společníka na cesty
pozorného na náš komfort i peněženku.STARTOVÁNÍ MOTORU ..................116
ODSTAVENÍ VOZIDLA .....................118
MANUÁLNÍ PŘEVODOVKA .............120
PŘEVODOVKA COMFORT-MATIC ..120
SYSTÉM START&STOP ..................122
CRUISE CONTROL (REGULÁTOR
KONSTANTNÍ RYCHLOSTI) ............123
OMEZOVAČ RYCHLOSTI................125
PARKOVACÍ SENZORY ...................125
KAMERA PRO VÝHLEDU DOZADU
(PARKVIEW® REAR BACK UP
CAMERA) ........................................127
DETEKCE DOPRAVNÍHO
ZNAČENÍ ........................................128
ÚSPORA PALIVA.............................129
TANKOVÁNÍ PALIVA ........................130
PŘÍSADA ADBLUE (MOČOVINA)
PRO EMISE VZNĚTOVÝCH
MOTORŮ ........................................135
VÝBAVA S METANOVOU
SOUSTAVOU (NATURAL POWER) ..136
RADY OHLEDNĚ NÁKLADU ...........138
TAŽENÍ PŘÍVĚSŮ ............................139
ODSTAVENÍ VOZIDLA NA DELŠÍ
DOBU .............................................145
115

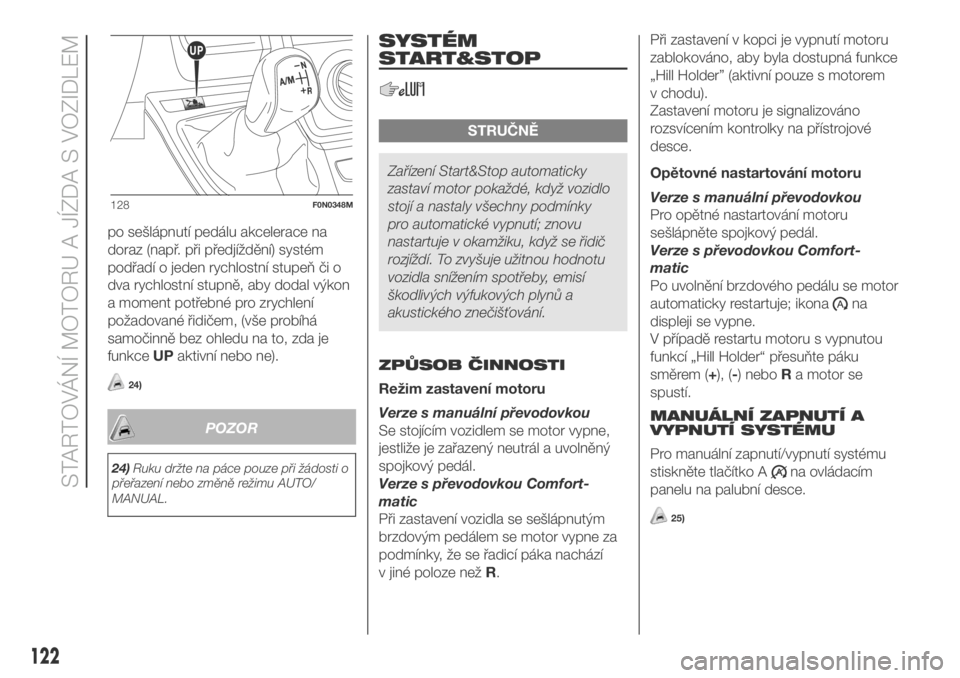

po sešlápnutí pedálu akcelerace na
doraz (např. při předjíždění) systém
podřadí o jeden rychlostní stupeň či o
dva rychlostní stupně, aby dodal výkon
a moment potřebné pro zrychlení
požadované řidičem, (vše probíhá
samočinně bez ohledu na to, zda je
funkceUPaktivní nebo ne).
24)
POZOR
24)Ruku držte na páce pouze při žádosti o
přeřazení nebo změně režimu AUTO/
MANUAL.
SYSTÉM
START&STOP
STRUČNĚ
Zařízení Start&Stop automaticky
zastaví motor pokaždé, když vozidlo
stojí a nastaly všechny podmínky
pro automatické vypnutí; znovu
nastartuje v okamžiku, když se řidič
rozjíždí. To zvyšuje užitnou hodnotu
vozidla snížením spotřeby, emisí
škodlivých výfukových plynů a
akustického znečišťování.
ZPŮSOB ČINNOSTI
Režim zastavení motoru
Verze s manuální převodovkou
Se stojícím vozidlem se motor vypne,
jestliže je zařazený neutrál a uvolněný
spojkový pedál.
Verze s převodovkou Comfort-
matic
Při zastavení vozidla se sešlápnutým
brzdovým pedálem se motor vypne za
podmínky, že se řadicí páka nachází
v jiné poloze nežR.Při zastavení v kopci je vypnutí motoru
zablokováno, aby byla dostupná funkce
„Hill Holder” (aktivní pouze s motorem
v chodu).
Zastavení motoru je signalizováno
rozsvícením kontrolky na přístrojové
desce.
Opětovné nastartování motoru
Verze s manuální převodovkou
Pro opětné nastartování motoru
sešlápněte spojkový pedál.
Verze s převodovkou Comfort-
matic
Po uvolnění brzdového pedálu se motor
automaticky restartuje; ikona
na
displeji se vypne.
V případě restartu motoru s vypnutou
funkcí „Hill Holder“ přesuňte páku
směrem (+), (-) neboRa motor se
spustí.
MANUÁLNÍ ZAPNUTÍ A
VYPNUTÍ SYSTÉMU
Pro manuální zapnutí/vypnutí systému
stiskněte tlačítko A
na ovládacím
panelu na palubní desce.
25)
128F0N0348M
122
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
