2018 FIAT DUCATO katto

Kotelo mittaritaulussa
Suojattu laite Sulake Ampeerit
Oikea lähivalo F12 7,5
Vasen lähivalo F13 7,5
Moottoritilan yksikön rele, kojelaudan telineyksikön rele (+avain) F31 5
Matkustamon sisäkattovalaistus (+akku) F32 7,5
Akun tarkkailuanturi Start&Stop-versioissa (+akku) F33 7,5
Minibussin sisävalot (hätätilanne) F34 7,5
Autoradio, Ilmastoinnin ohjaus, Hälytykset, Ajopiirturi, akkuvirran
katkaisinyksikkö, Ajastin webasto (+akku), TPMS, Virranrajoitin
radion asennuspaikalle (S&S)F36 10
Jarruvalon kytkin (pääasiallinen), Mittaritaulu (+avain), Gateway
(muuntajille)F37 7,5
Ovilukitus (+akku) F38 20
Tuulilasinpyyhkijä (+avain) F43 20
Kuljettajan puoleinen ikkunansäädin F47 20
Matkustajan puoleinen ikkunansäädin F48 20
Pysäköintianturien yksikkö, Autoradio, Ohjauspyörän ohjaimet,
keskimmäinen ohjauskonsoli, vasen ohjauskonsoli, lisäkonsoli,
akkuvirran katkaisinyksikkö (+avain), hinauskoukku, sadetunnistin,
Virranrajoitin (S&S:lle)F49 5
Ilmastoinnin ohjaus, ohjaustehostus, peruutusvalot, ajopiirturi
(+avain), Asennuspaikka TomTom, Lane Departure Warning ,
Takakamera, Valojen suuntauksen korjainF51 5
Mittaritaulu (+akku) F53 7,5
PuuttuvaF89 -
Vasen kaukovalo F90 7,5
Oikea kaukovalo F91 7,5
161

POLTTOAINEEN
ESTOKYTKIN
Ajoneuvo on varustettu turvakytkimellä,
joka toimii törmäystapauksessa,
keskeyttäen polttoaineen syötön ja
pysäyttäen siten moottorin.
Kun inertiaalinen kytkin aktivoituu,
polttoaineen syötön keskeyttämisen
lisäksi aktivoituvat hätävalot,
seisontavalot, kattovalot, kaikkien ovien
lukitus vapautuu ja mittaritaululle
ilmestyy vastaava viesti ja ne voidaan
deaktivoida painamalla painiketta A..
Tietyissä varusteluissa on lisäksi
olemassa turvarele, joka aktivoituu
törmäystapauksessa katkaisten
virransyötön. Tällä tavalla voidaan
välttää polttoaineen leviäminen
putkiston rikkoutumisen seurauksena ja
kipinöiden tai sähköiskujen
muodostuminen ajoneuvon
sähkölaitteiden rikkoutumisen vuoksi.
171) 172)
VAROITUS Törmäyksen jälkeen muista
poistaa virta-avain
käynnistysjärjestelmästä, jotta vältetään
akun tyhjeneminen. Jos törmäyksen
jälkeen havaitaan polttoainevuotoja tai
ajoneuvon sähkölaitteiden vaurioita
(esim. valot) ja ajoneuvo kykenee
lähtemään liikkeelle, aktivoi uudelleen
polttoaineen automaattilukituksen
kytkin.
Polttoaineen lukituskytkimen
uudelleenaktivointi
Polttoaineen lukituskytkimen
uudelleenaktivoimiseksi paina painiketta
A kuva 200.
VAROITUS
171)Törmäyksen jälkeen, jos tunnetaan
polttoaineen hajua tai havaitaan vuotoja
syöttöjärjestelmässä, älä kytke kytkintä
uudelleen, jotta vältetään tulipalovaara.
172)Ennen polttoaineen lukituskytkimen
uudelleenaktivointia, tarkista huolellisesti,
ettei ajoneuvossa ole polttoainevuotoja tai
sähkölaitteiden vaurioita (esim. valot).
200F1A0086
186
HÄTÄTILANTEET

AKKU
Akku sijaitsee matkustamotilassa,
polkimien edessä. Sen saavuttamiseksi
on poistettava suojakansi.
192) 193)
AKUN VAIHTAMINEN
Vaihda tarvittaessa akku toiseen
alkuperäiseen akkuun, joka on
ominaisuuksiltaan samanlainen.
Jos akku vaihdetaan ominaisuuksiltaan
erilaiseen akkuun, määräaikaishuolto-
ohjelman huoltoaikavälit eivät ole enää
voimassa.
Noudata akun valmistajan antamia akun
huolto-ohjeita.
194) 195)
55) 56)
5)
HYÖDYLLISIÄ NEUVOJA
AKUN KÄYTTÖIÄN
PIDENTÄMISEKSI
Jotta akku ei purkautuisi nopeasti ja
jotta säilytetään sen toimivuus pitkään,
noudata seuraavia ohjeita huolellisesti:
kun pysäköit ajoneuvon, varmista,
että ovet, konepelti ja luukut ovat
suljettu ja vältä jättämästä
matkustamon kattovaloja päälle;
sammuta ajoneuvon sisätilan
kattovalot: ajoneuvossa on joka
tapauksessa automaattinen sisävalojen
sammutustoiminto;
kun moottori on sammutettu, älä jätä
laitteita päälle pitkäksi aikaa (esim.
autoradio, hätävalot, jne.);
ennen minkä tahansa toimenpiteen
suorittamista sähköjärjestelmään irrota
ensin akun negatiivinen napa
asianmukaista liitintä käsittelemällä;
kiinnitä akun liittimet tiukasti.
VAROITUS Ennen virransyötön
katkaisemista akusta, odota vähintään
yksi minuutti sen jälkeen, kun olet
kääntänyt virta-avaimen STOP-
asentoon ja sulkenut kuljettajan
puoleisen oven. Seuraavan akun
virransyötön uudelleen kiinnittämisen
yhteydessä, varmista, että virta-avain
on asennossa STOP ja että kuljettajan
puoleinen ovi on kiinni.
VAROITUS Jos akkua säilytetään
pitkään alle 50 % lataustasolla, se
vaurioituu sulfaation vuoksi, jolloin sen
kapasiteetti ja toiminta heikkenee
käynnistyksen yhteydessä.
Tällöin se voi myös jäätyä helpommin
(jopa lämpötilassa –10 °C).Jos ajoneuvo seisoo pitkään
käyttämättömänä, lue luvun
"Käynnistäminen ja ajaminen" kohta
“Ajoneuvon pitkä seisonta-aika”.
Jos ajoneuvon ostamisen jälkeen siihen
halutaan asentaa sähköisiä
lisävarusteita, jotka tarvitsevat pysyvän
virransyötön (hälytys, jne.), tai muita
varusteita, jotka lisäävät
sähkönkulutusta, ota yhteyttä
Fiat-palveluverkostoon, jonka
ammattitaitoinen henkilökunta MOPAR
Lineaccessori -valikoimaan kuuluvien
sopivimpien laitteiden suosittelun lisäksi
arvioi ajoneuvon
kokonaissähkönkulutuksen ja tarkistaa
ajoneuvon sähköjärjestelmän kyvyn
taata tarvittava kuormitus, tai
tarvittaessa tehokkaamman akun
lisäystarpeen.
Osa lisälaitteista jatkaa virran
absorboimista myös silloin, kun
moottori on sammutettu, jolloin ne
tyhjentävät akun vähitellen.
VAROITUS Ajopiirturin läsnä ollessa,
ajoneuvon pitkän yli 5-päiväisen
seisontajakson tapauksessa,
suositellaan irrottamaan akun
negatiivinen liitin, jotta säilytetään akun
varaus.
207

SUORITUSKYKY
Sallitut huippunopeudet (km/h) ajoneuvon ensimmäisen käyttöjakson jälkeen.
Versiot2.0 115
Multijet 22.3 130
Multijet 22.3 150
ECOJET/
Multijet 22.3 180 Multijet 2
Light / Maxi Light / Maxi Light / Maxi Kevyt Maxi
PAKETTIAUTO
(lukuun
ottamatta
varustelua
Tempo Libero)MATALA katto
(H1)148 155 161171 (vain renkaat
15")
161 (renkaat 15"
/ 16")161
KESKIKORKEA
katto (H2)143 150 157166 (vain renkaat
15")
161 (renkaat 15"
/ 16")160
KORKEA katto
(H3)148 145 162 152 155
KUORMA-
AUTO
LAVALLA /
OHJAAMOL ./
MOOTTORISUO-
JALLISET /
TASOALUSTAT
(lukuun
ottamatta
varustelua
Tempo Libero)MATALA katto
(H1)148 155 157171 (vain renkaat
15")
161 (renkaat 15"
/ 16")161
OHJAA-
MOLLISET /
MOOTTORISUO-
JALLISET
(Varustelu
Tempo Libero)MATALA katto
(H1)148 152 152 152 152
238
TEKNISET TIEDOT

Versiot2.0 115
Multijet 22.3 130
Multijet 22.3 150
ECOJET/
Multijet 22.3 180 Multijet 2
Light / Maxi Light / Maxi Light / Maxi Kevyt Maxi
PAKETTIAUTO
(varustelu
Tempo Libero)MATALA katto
(H1)148 152 152 152 152
KESKIKORKEA
katto (H2)143 150 152 152 152
KORKEA katto
(H3)148 145 152 152 152
Versiot2.3 130 Multijet 2 ja AdBlue
Light / Maxi
PANORAMA/COMBIMATALA katto (H1) 155
KESKIKORKEA katto (H2) 150
Versiot3.0 140 Natural Power
Light / Maxi
Bensiinisyöttö(*)–90
MetaanisyöttöMATALA katto H1 159
KESKIKORKEA katto H2 155
KORKEA katto H3 153
(*) Luokan N2 ajoneuvojen tyyppihyväksynnän mukainen nopeusrajoitus on 90 km/h. Luokan M2 ajoneuvojen tyyppihyväksynnän mukainen nopeusrajoituson100
km/h.
239

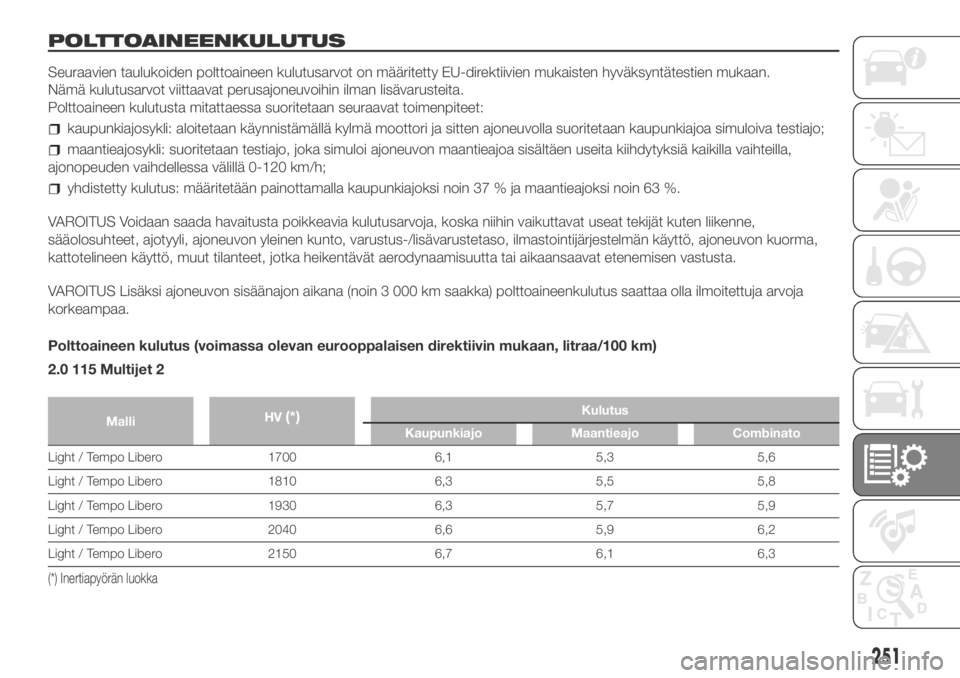

POLTTOAINEENKULUTUS
Seuraavien taulukoiden polttoaineen kulutusarvot on määritetty EU-direktiivien mukaisten hyväksyntätestien mukaan.
Nämä kulutusarvot viittaavat perusajoneuvoihin ilman lisävarusteita.
Polttoaineen kulutusta mitattaessa suoritetaan seuraavat toimenpiteet:
kaupunkiajosykli: aloitetaan käynnistämällä kylmä moottori ja sitten ajoneuvolla suoritetaan kaupunkiajoa simuloiva testiajo;
maantieajosykli: suoritetaan testiajo, joka simuloi ajoneuvon maantieajoa sisältäen useita kiihdytyksiä kaikilla vaihteilla,
ajonopeuden vaihdellessa välillä 0-120 km/h;
yhdistetty kulutus: määritetään painottamalla kaupunkiajoksi noin 37 % ja maantieajoksi noin 63 %.
VAROITUS Voidaan saada havaitusta poikkeavia kulutusarvoja, koska niihin vaikuttavat useat tekijät kuten liikenne,
sääolosuhteet, ajotyyli, ajoneuvon yleinen kunto, varustus-/lisävarustetaso, ilmastointijärjestelmän käyttö, ajoneuvon kuorma,
kattotelineen käyttö, muut tilanteet, jotka heikentävät aerodynaamisuutta tai aikaansaavat etenemisen vastusta.
VAROITUS Lisäksi ajoneuvon sisäänajon aikana (noin 3 000 km saakka) polttoaineenkulutus saattaa olla ilmoitettuja arvoja
korkeampaa.
Polttoaineen kulutus (voimassa olevan eurooppalaisen direktiivin mukaan, litraa/100 km)
2.0 115 Multijet 2
MalliHV(*)Kulutus
Kaupunkiajo Maantieajo Combinato
Light / Tempo Libero 1700 6,1 5,3 5,6
Light / Tempo Libero 1810 6,3 5,5 5,8
Light / Tempo Libero 1930 6,3 5,7 5,9
Light / Tempo Libero 2040 6,6 5,9 6,2
Light / Tempo Libero 2150 6,7 6,1 6,3
(*) Inertiapyörän luokka
251

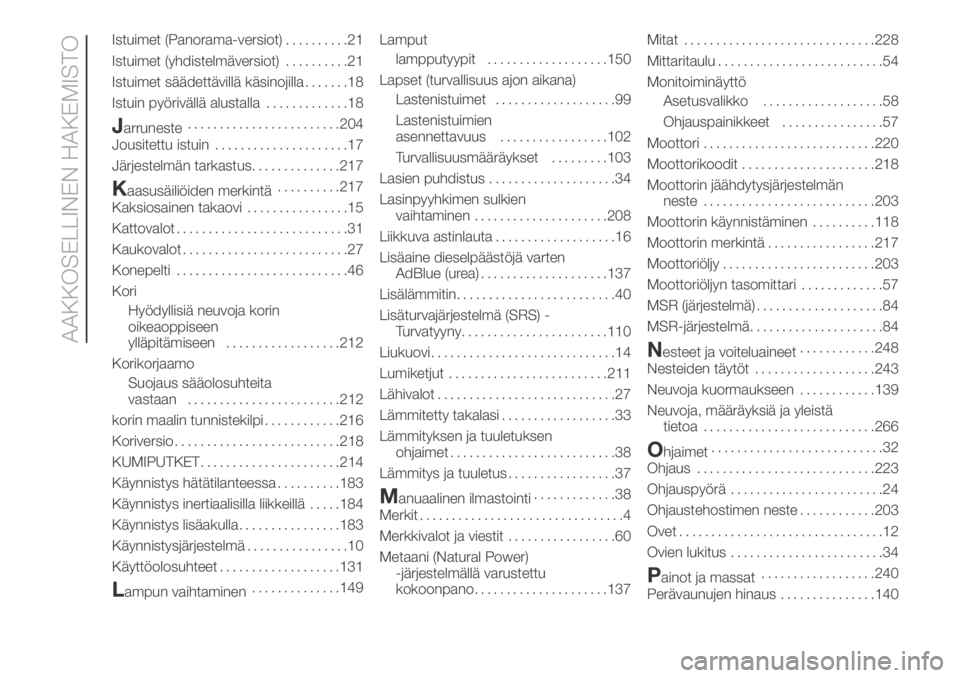

AAKKOSELLINEN
HAKEMISTO
3
. jarruvalot.......................155
4-paikkainen penkki (Doppia
Cabina -pakettiautot)..............23
ABS (järjestelmä)...................84
ABS-järjestelmä.....................84
Ajoneuvon hinaus..................187
Ajoneuvon nosto...................209
Ajoneuvon ohjaimet.................54
Ajoneuvon pitkä seisonta-aika......147
AJONEUVON RASKAS
KÄYTTÖ........................191
Ajoneuvon täyttö...................132
Ajopiirturi............................49
Ajotietokone........................58
Ajotyyli.............................131
Akku
Vaihtaminen....................207
Akku (erotin)........................33
Akku (lataaminen)..................184
Akun erotin.........................33
Akun vaihtaminen..................207
ASR (järjestelmä)....................86
ASR-JÄRJESTELMÄ................86
Automaattinen ilmastointi............39
Automaattiset kaukovalot............28
Automaattisten valojen anturi.........29
Autoradio..........................266
Cargo space.......................20
CO2-päästöt.......................258
Comfort-matic-vaihteisto...........122
Cruise control......................125
Dead lock -laite.....................14
Display
Perusnäkymä...................56
Driving Advisor -järjestelmä..........92
Driving Advisor (järjestelmä)..........92
Elektroninen hälytysjärjestelmä......11
Erillinen lisälämmitin.................41
ESC (järjestelmä)....................85
Esikiristimet.........................97
Etu- ja sivuturvatyynyn
manuaalinen deaktivointi.........111
Etukattovalo (lampun vaihto)........156
Etuturvatyynyt......................110
Etu- ja sivuturvatyynyn manu-
aalinen deaktivointi.............111
Kuljettajan puoleinen
etuturvatyyny...................110
Matkustajan puoleinen
etuturvatyyny...................111
Etuvaloryhmät.....................152
Fiat CODE -järjestelmä...............8
Flex Floor -takaistuin.................22
Follow me home -järjestelmä.........29
Gateway fms module..............171
Gear shift indicator..................56
HBA (järjestelmä)...................87
HBA-järjestelmä (Hydraulic
Brake Assist).....................87
Hill Descent.........................87
Hill Descent -järjestelmä.............87
Hill Holder -järjestelmä...............85
Hill Holder (järjestelmä)...............85
Huolto ja ylläpito -
määräaikaishuolto...............190
Huolto ja ylläpito -
määräaikaishuolto-ohjelma.......192
Huolto ja ylläpito -
määräaikaistarkastukset.........190
Hyödyllisiä neuvoja akun
käyttöiän pidentämiseksi.........207
Hätävalot...........................32
Ilmajousitukset......................50
Ilmansuodatin......................206
Isofix-lastenistuimen asennuksen
esivalmius.......................104
Isofix-lastenistuimet (esivalmius
asennusta varten)
Lastenistuimen asennettavuus
ajoneuvon istuimiin.............106
Isofix-turvaistuimen
asennettavuus ajoneuvon
istuimiin.........................106
Istuimen alla oleva kori...............20
Istuimen alustan
muovipäällysteet..................20
Istuimet.............................17

Istuimet (Panorama-versiot)..........21
Istuimet (yhdistelmäversiot)..........21
Istuimet säädettävillä käsinojilla.......18
Istuin pyörivällä alustalla.............18
Jarruneste........................204
Jousitettu istuin.....................17
Järjestelmän tarkastus..............217
Kaasusäiliöiden merkintä..........217
Kaksiosainen takaovi................15
Kattovalot...........................31
Kaukovalot..........................27
Konepelti...........................46
Kori
Hyödyllisiä neuvoja korin
oikeaoppiseen
ylläpitämiseen..................212
Korikorjaamo
Suojaus sääolosuhteita
vastaan........................212
korin maalin tunnistekilpi............216
Koriversio..........................218
KUMIPUTKET......................214
Käynnistys hätätilanteessa..........183
Käynnistys inertiaalisilla liikkeillä.....184
Käynnistys lisäakulla................183
Käynnistysjärjestelmä................10
Käyttöolosuhteet...................131
Lampun vaihtaminen..............149Lamput
lampputyypit...................150
Lapset (turvallisuus ajon aikana)
Lastenistuimet...................99
Lastenistuimien
asennettavuus.................102
Turvallisuusmääräykset.........103
Lasien puhdistus....................34
Lasinpyyhkimen sulkien
vaihtaminen.....................208
Liikkuva astinlauta...................16
Lisäaine dieselpäästöjä varten
AdBlue (urea)....................137
Lisälämmitin.........................40
Lisäturvajärjestelmä (SRS) -
Turvatyyny.......................110
Liukuovi.............................14
Lumiketjut.........................211
Lähivalot............................27
Lämmitetty takalasi..................33
Lämmityksen ja tuuletuksen
ohjaimet..........................38
Lämmitys ja tuuletus.................37
Manuaalinen ilmastointi.............38
Merkit................................4
Merkkivalot ja viestit.................60
Metaani (Natural Power)
-järjestelmällä varustettu
kokoonpano.....................137Mitat..............................228
Mittaritaulu..........................54
Monitoiminäyttö
Asetusvalikko...................58
Ohjauspainikkeet................57
Moottori...........................220
Moottorikoodit.....................218
Moottorin jäähdytysjärjestelmän
neste...........................203
Moottorin käynnistäminen..........118
Moottorin merkintä.................217
Moottoriöljy........................203
Moottoriöljyn tasomittari.............57
MSR (järjestelmä)....................84
MSR-järjestelmä.....................84
Nesteet ja voiteluaineet............248
Nesteiden täytöt...................243
Neuvoja kuormaukseen............139
Neuvoja, määräyksiä ja yleistä
tietoa...........................266
Ohjaimet...........................32
Ohjaus............................223
Ohjauspyörä........................24
Ohjaustehostimen neste............203
Ovet................................12
Ovien lukitus........................34
Painot ja massat..................240
Perävaunujen hinaus...............140
AAKKOSELLINEN HAKEMISTO
