2018 FIAT DUCATO BASE CAMPER sensor

ADVERTENCIA
124)La responsabilidad del aparcamiento
y de otras maniobras es siempre del
conductor. Al realizar estas maniobras,
asegurarse siempre de que en el espacio
de maniobra no haya personas
(especialmente niños) ni animales. La
cámara constituye una ayuda para
el conductor. Sin embargo, éste nunca
debe dejar de prestar atención durante las
maniobras potencialmente peligrosas,
incluso aunque se lleven a cabo a baja
velocidad. Además, circular a una
velocidad reducida para poder frenar a
tiempo en caso de que se detecte un
obstáculo.
ADVERTENCIA
27)Para un funcionamiento correcto es
indispensable que la cámara esté siempre
limpia de barro, suciedad, nieve o hielo.
Al limpiar la cámara, tener mucho cuidado
para no rayarla ni dañarla; evitar el uso
de paños secos, ásperos o duros. La
cámara debe lavarse con agua limpia y, si
fuera necesario, añadiendo detergente
para automóviles. En las estaciones de
lavado que utilicen pulverizadores de vapor
de agua o de alta presión, limpiar
rápidamente la cámara manteniendo la
boca a más de 10 cm de distancia.
Además, no pegar adhesivos en la
cámara.
TRAFFIC SIGN
RECOGNITION
(para versiones/países donde esté
previsto)
125) 126) 127) 128)
28) 29) 30) 31) 32) 33) 34)
El sistema detecta automáticamente las
señales viales reconocibles, por
ejemplo, las indicaciones de los límites
de velocidad, las prohibiciones de
adelantamiento y las señales que
indican la finalización de dichas
prohibiciones.
La cámara está montada detrás del
espejo retrovisor interior. El sensor
controla constantemente las señales
viales para indicar el límite de velocidad
actual y las posibles prohibiciones de
adelantamiento.
ADVERTENCIA El sistema está
diseñado para leer las señales de
conformidad con las normas de la
Convención de Viena.USO DEL
RECONOCIMIENTO DE
LAS SEÑALES VIALES
Encendido y apagado del sistema
El sistema puede activarse y
desactivarse mediante el menú de la
pantalla. Consultar el apartado
"Pantalla" en el capítulo "Conocimiento
del cuadro de instrumentos".
Nota: El estado y las configuraciones
del sistema no varían en los diferentes
ciclos de encendido.
ADVERTENCIA
125)Si la variación de la carga provoca
una fuerte inclinación de la cámara el
sistema podría dejar de funcionar
temporalmente para permitir que la
cámara se autocalibre.
100
134F1A0373
139

126)El sistema detecta sólo las señales
viales preestablecidas. Si se respetan
las condiciones mínimas de visibilidad y
distancia de la señal vial, el sistema
detecta todas las señales.
127)Este sistema ayuda a la conducción
pero no exime al conductor de la
responsabilidad de actuar con la atención
y la diligencia necesarias en cumplimiento
de las normativas vigentes.
128)Cuando el sistema está activo, el
conductor es responsable de controlar el
vehículo y el sistema, y de intervenir como
y cuando sea necesario.
ADVERTENCIA
28)En caso de obstrucción del sensor, el
sistema podría dejar de funcionar.
29)A bajas temperaturas y en condiciones
climáticas especialmente adversas, el
sistema podría dejar de funcionar.
30)La lluvia, la nieve, las salpicaduras y
los fuertes contrastes de luz pueden influir
en el sensor.
31)No realizar reparaciones en la zona del
parabrisas inmediatamente alrededor del
sensor.
32)Si el vehículo dispone de un kit para las
suspensiones no original, el sistema
podría no funcionar correctamente.
33)Cuando se sustituyen las luces de los
faros, montar siempre recambios
originales. Otras luces podrían reducir las
prestaciones del sistema.34)Limpiar el parabrisas de cuerpos
extraños como excrementos de pájaros,
insectos, nieve o hielo.
AHORRO DE
COMBUSTIBLE
CONSIDERACIONES
GENERALES
A continuación, se indican las
consideraciones generales que afectan
al consumo de combustible.
Mantenimiento del vehículo
Neumáticos
Cargas inútiles
Portaequipajes/portaesquís
Dispositivos eléctricos
Climatizador
Alerones aerodinámicos
ESTILO DE CONDUCCIÓN
A continuación, se indican los
principales estilos de conducción que
afectan al consumo de combustible.
Arranque
No calentar el motor con el vehículo
parado, al ralentíoaregímenes
elevados: en estas condiciones el
motor se calienta mucho más
lentamente, aumentando el consumo y
las emisiones.
140
ARRANQUE Y CONDUCCIÓN

El peso que el remolque ejerce sobre el
gancho de remolque del vehículo
reduce proporcionalmente la capacidad
de carga del vehículo. Para estar
seguro de no superar el peso máximo
que se puede remolcar (indicado en
el permiso de circulación) se debe tener
presente el peso del remolque
completamente cargado, incluidos los
accesorios y el equipaje personal.
Respetar los límites de velocidad
específicos de cada país para los
vehículos que arrastran un remolque.
La velocidad máxima admitida nunca
debe superar los 100 km/h.
Se recomienda utilizar un estabilizador
idóneo en el timón del remolque que se
debe arrastrar.
En los vehículos equipados con
sensores de aparcamiento, después de
montar el gancho de remolque pueden
producirse señales de un
funcionamiento incorrecto, ya que
algunas partes (barra de remolque,
gancho de remolque de bola) podrían
estar dentro del campo de detección
de los sensores. Es este caso es
necesario regular el campo de
detección o desactivar la función de
asistencia al aparcamiento.En los vehículos equipados con cambio
“Comfort-matic”, asegurarse de que
el cambio esté en punto muerto (N)
(comprobando que el vehículo se
mueve empujándolo) y continuar como
para el remolque de un vehículo con
cambio mecánico. Cuando no sea
posible colocar el cambio en punto
muerto, no realizar la operación de
remolque del vehículo, sino acudir a la
Red de Asistencia Fiat.
137) 138)
INSTALACIÓN DEL
GANCHO DE REMOLQUE
El dispositivo de remolque debe fijarlo a
la carrocería únicamente personal
especializado, que debe respetar la
información adicional o complementaria
entregada por el fabricante de dicho
dispositivo.
A su vez, el dispositivo para el gancho
de remolque debe cumplir con la
Directiva 94/20/CEE y posteriores
modificaciones.
En todas las versiones se debe utilizar
un dispositivo de remolque adecuado a
la masa que el vehículo en el que se
procederá a la instalación puede
remolcar.Para la conexión eléctrica, se debe
utilizar un acoplamiento unificado que
generalmente se coloca en un soporte
específico fijado normalmente en el
mismo dispositivo de remolque, y se
debe instalar en el vehículo una
centralita específica para el
funcionamiento de las luces exteriores
del remolque. Las conexiones
eléctricas se deben efectuar con
conexiones de7ó13polos
alimentados a 12 VDC (normas
CUNA/UNI e ISO/DIN), respetando las
indicaciones del fabricante del vehículo
y/o del fabricante del dispositivo de
remolque.
Si hay algún freno eléctrico u otro
(cabrestante eléctrico, etc.), éste debe
ser alimentado directamente por la
batería mediante un cable cuya sección
no debe ser inferior a 2,5 mm
2.
ADVERTENCIA El freno eléctrico u otro
posible cabrestante deben usarse
con el motor en marcha.
151

Además de las derivaciones eléctricas,
sólo está permitido conectar a la
instalación eléctrica del vehículo un
cable para alimentar un freno eléctrico y
un cable para una lámpara que ilumine
el interior del remolque, cuya potencia
no supere los 15 W. Para las
conexiones, utilizar la centralita
preparada con cable de batería no
inferior a 2,5 mm
2.
ADVERTENCIA El gancho de remolque
hace que el vehículo sea más largo;
por lo tanto si se monta en versiones
de "batalla larga", al superar el límite de
6 metros de longitud total del vehículo
sólo se puede montar un gancho de
remolque extraíble.
Cuando no se utilice el remolque es
necesario extraer el gancho de la base
de fijación, y la base no debe superar
la longitud original del vehículo.
ADVERTENCIA Si se desea dejar
siempre montado el gancho del
remolque aunque no lleve el remolque,
acudir a un taller de la Red de
Asistencia Fiat para que actualicen el
sistema, ya que los sensores centrales
podrían detectar el gancho del
remolque como un obstáculo.Esquema de montaje versiones
Furgón fig. 140
La estructura del gancho de remolque
debe fijarse en los puntos indicados
Ø con 6 tornillos M10x1,25 y 4 tornillos
M12.
Las placas internas del chasis deben
tener como mínimo 5 mm de espesor.
CARGA MÁXIMA SOBRE LA RÓTULA:
100/120 kg según la capacidad
(consultar la tabla “Pesos” en
el capítulo “Características técnicas”).
139)
Para montar el gancho de remolque
hay que cortar el parachoques tal como
se indica en el kit de montaje del
fabricante.
Esquema de montaje para las
versiones Camión y Chasis-cabina
fig. 141
Se representa un gancho de remolque
específico para versiones Camión y
Chasis-cabina en fig. 141.
La estructura Ø se debe fijar en los
puntos indicados con un total de 6
tornillos M10x1,25 y 4 tornillos M12.
CARGA MÁXIMA SOBRE LA RÓTULA:
100/120 kg según la capacidad
(consultar la tabla “Pesos” en
el capítulo “Características técnicas”).
ADVERTENCIA
137)El sistema ABS del vehículo no
controla el sistema de frenos del remolque.
Por lo tanto, es necesario prestar especial
atención en los firmes resbaladizos.
138)Por ningún motivo se debe modificar
el sistema de frenos del vehículo para
controlar el freno del remolque. El sistema
de frenos del remolque debe ser
totalmente independiente del sistema
hidráulico del vehículo.
139)Después del montaje, los orificios de
los tornillos de fijación deben sellarse
para evitar fugas de los gases de escape.
152
ARRANQUE Y CONDUCCIÓN

Centralita del salpicadero
Dispositivo protegido Fusible Amperios
Luz de cruce derecha F12 7,5
Luz de cruce izquierda F13 7,5
Relé centralita compartimento del motor, relé centralita salpicadero
(+llave)F31 5
Luz plafones del habitáculo (+batería) F32 7,5
Sensor de control de batería en versiones con sistema Start&Stop
(+batería)F33 7,5
Luces interiores Minibús (emergencia) F34 7,5
Equipo de música, Control de aire acondicionado, Alarmas,
Tacógrafo, Centralita del conmutador de la batería, Temporizador
webasto (+batería), TPMS, Estabilizador de corriente para la
preparación de la radio (S&S)F36 10
Controles de las luces de freno (principal), Cuadro de instrumentos
(+llave), Gateway (para transformadores)F37 7,5
Bloqueo de puertas (+batería) F38 20
Limpiaparabrisas (+llave) F43 20
Elevalunas lado conductor F47 20
Elevalunas del lado pasajero F48 20
Centralita de los sensores de aparcamiento, Equipo de música del
coche, Controles en el volante, bancos de los controles centrales,
bancos de los controles de la izquierda, banco auxiliar, centralita del
conmutador de la batería (+llave), Gancho Remolque, Sensor de
Lluvia, Estabilizador de corriente (para S&S)F49 5
Control del climatizador, centralita dirección asistida, luces de
marcha atrás, Tacógrafo (+llave), Preparación TOM TOM, Lane
Departure Warning, Cámara trasera, Corrector de los Ejes de los
FarosF51 5
Cuadro de instrumentos (+batería) F53 7,5
171

RECARGA DE LA
BATERÍA
ADVERTENCIA La descripción del
procedimiento de recarga de la batería
se proporciona únicamente a título
informativo. Para realizar esta
operación, acudir a la Red de
Asistencia Fiat.
ADVERTENCIA Antes de desconectar
la alimentación eléctrica de la batería,
esperar al menos un minuto desde
el momento en que se coloca el
dispositivo de arranque en STOP y
desde el cierre de la puerta del lado
conductor. En la siguiente conexión de
la alimentación eléctrica a la batería,
asegurarse de que el dispositivo de
arranque esté en posición STOP y que
la puerta del lado conductor esté
cerrada.
ADVERTENCIA Se recomienda una
recarga lenta de bajo amperaje, de
aproximadamente 24 horas de
duración. Un tiempo excesivo de
recarga podría dañar la batería.ADVERTENCIA Es esencial que los
cables de la instalación eléctrica
vuelvan a conectarse correctamente a
la batería, es decir, el cable positivo
(+) al borne positivo y el cable negativo
(–) al borne negativo. Los bornes de
la batería se marcan con los símbolos
de borne positivo (+) y borne negativo
(–) y se indican en la tapa de la batería.
Los terminales de los cables también
deben estar libres de corrosión y estar
firmemente fijados a los bornes. Si
se utiliza un cargador de batería rápido
con la batería montada en el vehículo,
antes de conectar el cargador es
necesario desconectar los dos cables
de la batería del vehículo. No utilizar
el cargador de batería rápido para
proporcionar la tensión de arranque.
169) 170)
VERSIONES SIN
SISTEMA START&STOP
Para realizar la recarga, proceder del
siguiente modo:
desconectar el borne del polo
negativo de la batería;
conectar los cables del aparato de
carga a los polos de la batería,
respetando las polaridades;
encender el cargador;
al finalizar la recarga, apagar el
aparato antes de desconectarlo de la
batería;
volver a conectar el terminal al polo
negativo de la batería.
VERSIONES CON
SISTEMA START&STOP
Para realizar la recarga, proceder del
siguiente modo:
desconectar el conector A (pulsando
el botón B) del sensor C de control del
estado de la batería instalado en el polo
negativo D de la batería;
conectar el cable positivo del
cargador al terminal positivo de la
bateríaEyelcable negativo al borne
del sensor F como en fig. 199;
encender el cargador;
una vez finalizada la recarga, apagar
el cargador;
después de desconectar el
cargador, volver a conectar el conector
A al sensor C como en fig. 199.
ADVERTENCIA
169)El líquido contenido en la batería es
venenoso y corrosivo, evitar el contacto
con la piel y los ojos. La operación de
recarga de la batería debe realizarse en un
ambiente ventilado y alejado de llamas
libres o fuentes de posibles chispas, para
evitar el peligro de explosión y de incendio.
195

ADVERTENCIA
50)Atención, durante los repostajes, no
confundir los distintos tipos de
combustible: todos son incompatibles
entre ellos y podría dañarse gravemente el
vehículo.
51)El aceite de motor usado y el filtro de
aceite sustituido contienen sustancias
tóxicas para el medio ambiente. Para la
sustitución del aceite y de los filtros, se
recomienda acudir a la Red de asistencia
Fiat.
52)El sistema de refrigeración utiliza fluido
anticongelante PARAFLU
UP. Si se debe
reponer el líquido, utilizar un líquido del
mismo tipo que el presente en el sistema
de refrigeración. El líquido PARAFLU
UPno
se puede mezclar con ningún otro tipo
de líquido. Si esto ocurre, no arrancar el
motor y acudir a un taller de la Red de
Asistencia Fiat.
53)No forzar el fin de carrera de la
dirección asistida con el motor en marcha
durante más de 8 segundos consecutivos,
hace ruido y podría dañarse el sistema.
54)Evitar que el líquido de frenos,
altamente corrosivo, entre en contacto con
las partes pintadas. Si esto sucediera,
lavar inmediatamente con agua.
ADVERTENCIA
4)El consumo de líquido para la dirección
asistida es muy bajo; si después del
repostado fuera necesario otro en poco
tiempo, acudir a la Red de Asistencia Fiat
para que comprueben la instalación y la
posible existencia de pérdidas.
FILTRO DE AIRE /
FILTRO ANTIPOLEN
Para sustituir el filtro de aire, acudir a la
Red de Asistencia Fiat.
FILTRO DE AIRE –
CARRETERAS
POLVORIENTAS
(para versiones/países donde esté
previsto)
El filtro de aire específico para zonas
con mucho polvo está equipado con un
dispositivo de señalización visual de

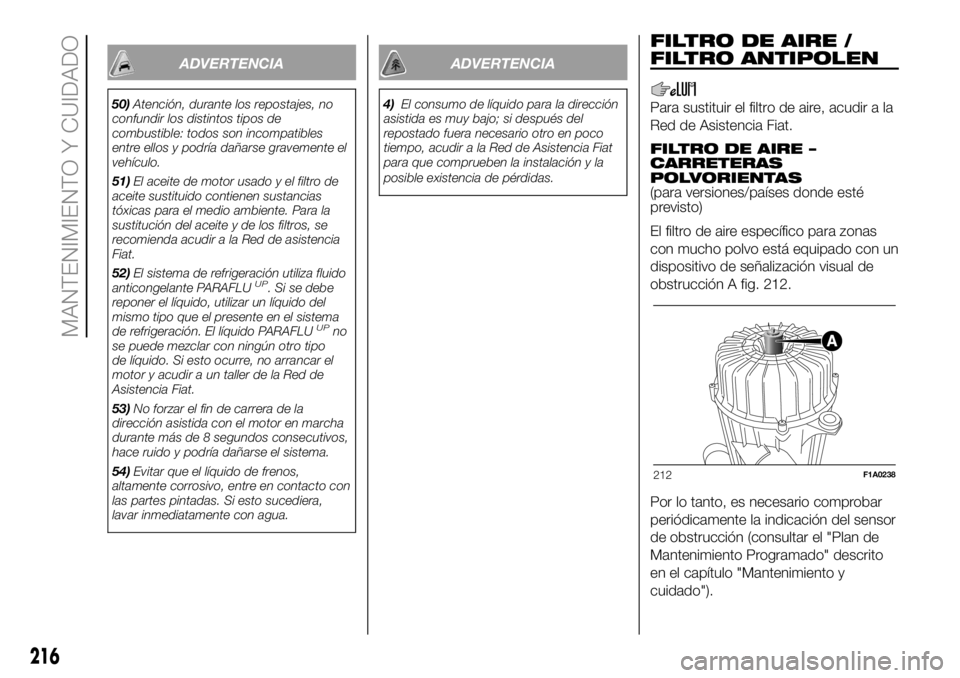

obstrucción A fig. 212.
Por lo tanto, es necesario comprobar
periódicamente la indicación del sensor
de obstrucción (consultar el "Plan de
Mantenimiento Programado" descrito
en el capítulo "Mantenimiento y
cuidado").
212F1A0238
216
MANTENIMIENTO Y CUIDADO

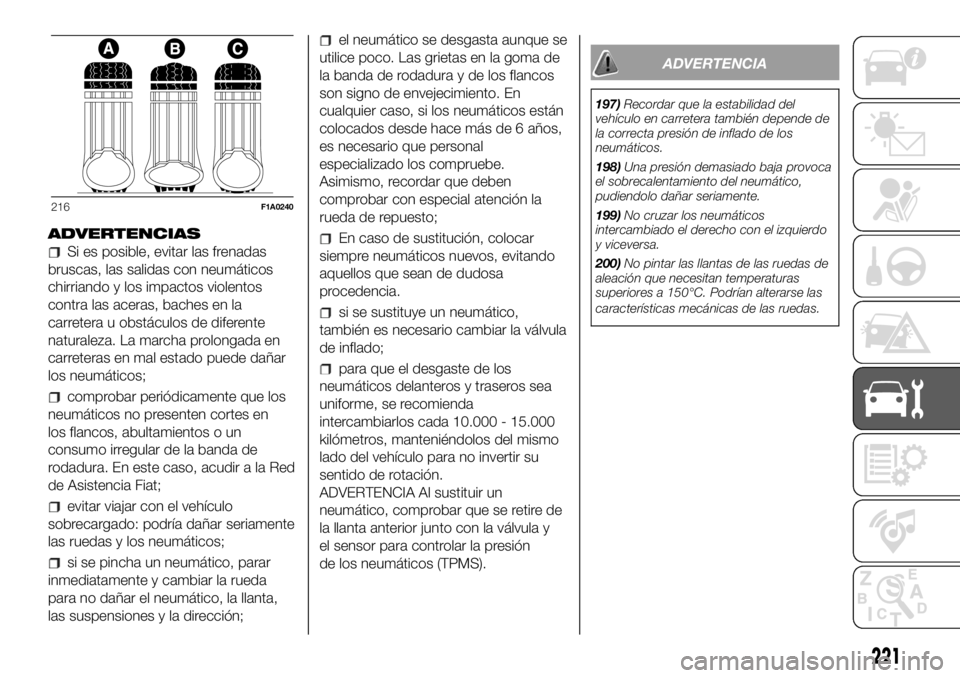

ADVERTENCIAS
Si es posible, evitar las frenadas
bruscas, las salidas con neumáticos
chirriando y los impactos violentos
contra las aceras, baches en la
carretera u obstáculos de diferente
naturaleza. La marcha prolongada en
carreteras en mal estado puede dañar
los neumáticos;
comprobar periódicamente que los
neumáticos no presenten cortes en
los flancos, abultamientos o un
consumo irregular de la banda de
rodadura. En este caso, acudir a la Red
de Asistencia Fiat;
evitar viajar con el vehículo
sobrecargado: podría dañar seriamente
las ruedas y los neumáticos;
si se pincha un neumático, parar
inmediatamente y cambiar la rueda
para no dañar el neumático, la llanta,
las suspensiones y la dirección;
el neumático se desgasta aunque se
utilice poco. Las grietas en la goma de
la banda de rodadura y de los flancos
son signo de envejecimiento. En
cualquier caso, si los neumáticos están
colocados desde hace más de 6 años,
es necesario que personal
especializado los compruebe.
Asimismo, recordar que deben
comprobar con especial atención la
rueda de repuesto;
En caso de sustitución, colocar
siempre neumáticos nuevos, evitando
aquellos que sean de dudosa
procedencia.
si se sustituye un neumático,
también es necesario cambiar la válvula
de inflado;
para que el desgaste de los
neumáticos delanteros y traseros sea
uniforme, se recomienda
intercambiarlos cada 10.000 - 15.000
kilómetros, manteniéndolos del mismo
lado del vehículo para no invertir su
sentido de rotación.
ADVERTENCIA Al sustituir un
neumático, comprobar que se retire de
la llanta anterior junto con la válvula y
el sensor para controlar la presión
de los neumáticos (TPMS).
ADVERTENCIA
197)Recordar que la estabilidad del
vehículo en carretera también depende de
la correcta presión de inflado de los
neumáticos.
198)Una presión demasiado baja provoca
el sobrecalentamiento del neumático,
pudiendolo dañar seriamente.
199)No cruzar los neumáticos
intercambiado el derecho con el izquierdo
y viceversa.
200)No pintar las llantas de las ruedas de
aleación que necesitan temperaturas
superiores a 150°C. Podrían alterarse las
características mecánicas de las ruedas.
216F1A0240
221
