Les données de cette brochure sont fournies à titre indicatif.
FCA Italy S.p.A. pourra, à n’importe quel moment, appliquer aux modèles décrits dans la présente notice toute modification
estimée nécessaire pour des raisons techniques ou commerciales.
Pour toute information, nous prions le Client de bien vouloir s’adresser au Concessionnaire ou Siège Fiat le plus proche.
Impression sur papier écologique sans chlore.
NOTICE D’ENTRETIEN
FIAT500X
FRANÇAIS
Cop 500X LUM FR.qxp_500 UM ITA 02/08/16 12:16 Pagina 1

Nous avons conçu et fabriqué votre véhicule, c'est pourquoi nous le connaissons dans ses moindres détails.
Dans nos Ateliers Agréés Fiatvous trouverez des techniciens, formés par nos soins et en mesure
de vous assurer qualité et compétences professionnelles pendant toutes vos opérations
d'entretien périodique et vos contrôles saisonniers.
Grâce aux Pièces détachées d'origine
MOPAR®, les caractéristiques de fiabilité, le confort et les performances
pour lesquels vous avez choisi votre nouvelle voiture seront garantis à long terme.
Demandez toujours les Pièces d'Origine: elles sont issues de notre engagement constant dans la recherche
et le développement de technologies de plus en plus novatrices.
Pour toutes ces raisons, choisissez des Pièces d'Origine, les seules spécialement conçues
par FCA pour votre véhicule.
SÉCURITÉ :
SYSTÈME DE FREINAGEÉCOLOGIE : FILTRES À PARTICULES,
ENTRETIEN CLIMATISEURCONFORT :
SUSPENSIONS ET ESSUIE-GLACE PERFORMANCES : BOUGIES,
INJECTEURS ET BATTERIESLINEACCESSORI
BARRES DE TOIT, JANTES
POURQUOI CHOISIR
DES PIÈCES D'ORIGINE
Cette Notice d'entretien a pour but d'illustrer les modalités d'utilisation opérationnelle de la voiture.
Pour les utilisateurs passionnés souhaitant approfondir leurs connaissances, assouvir leur curiosité et obtenir plus
d'informations détaillées sur les caractéristiques et fonctionnalités de la voiture, Fiat offre la possibilité de consulter
une section dédiée disponible en format électronique.
NOTICE D'ENTRETIEN DE LA VOITURE EN LIGNE
Les sujets traités plus en profondeur tout au long de la Notice d'entretien sont marqués par le symbole suivant  .
Connectez-vous au site Internet www.mopar.eu/owner
pour accéder à la zone qui vous est réservée.
La page « Entretien de la voiture » contient toutes les informations concernant votre voiture et le lien pour accéder à eLUM,
où vous pourrez trouver les approfondissements de la Notice d'entretien.
En alternative, pour accéder à ces informations, accéder au portail internet http://aftersales.fiat.com/elum/
.
Le site eLUMest gratuit et vous permettra, d'autre part, de consulter facilement la documentation de bord de toutes les autres
voitures du Groupe.
Nous vous souhaitons une bonne lecture et de passer un agréable moment !
Cop 500X LUM FR.qxp_500 UM ITA 02/08/16 12:16 Pagina 2

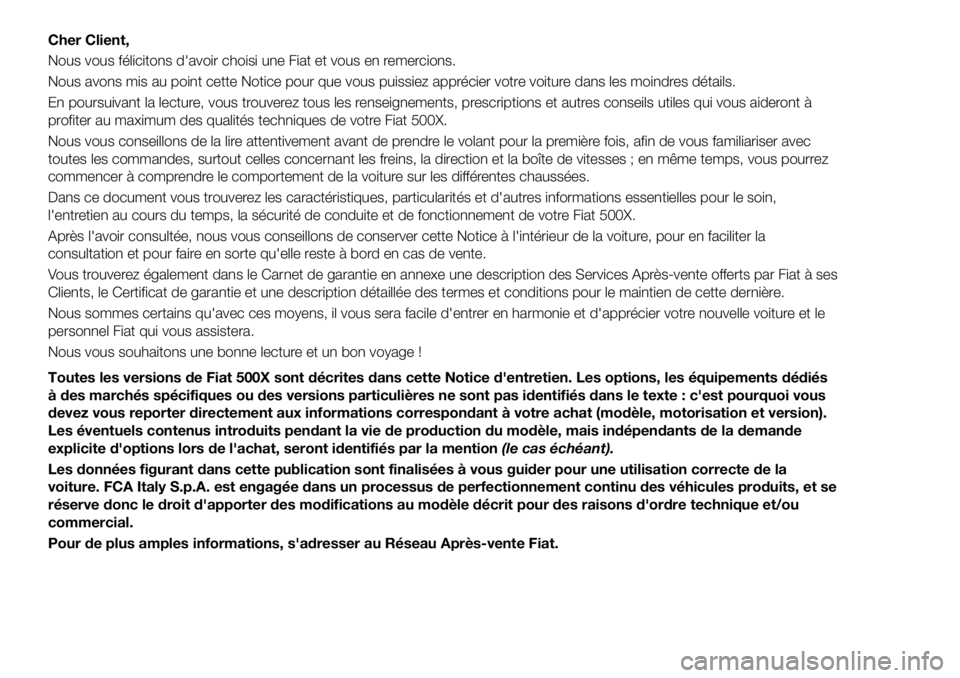

Cher Client,
Nous vous félicitons d'avoir choisi une Fiat et vous en remercions.
Nous avons mis au point cette Notice pour que vous puissiez apprécier votre voiture dans les moindres détails.
En poursuivant la lecture, vous trouverez tous les renseignements, prescriptions et autres conseils utiles qui vous aideront à
profiter au maximum des qualités techniques de votre Fiat 500X.
Nous vous conseillons de la lire attentivement avant de prendre le volant pour la première fois, afin de vous familiariser avec
toutes les commandes, surtout celles concernant les freins, la direction et la boîte de vitesses ; en même temps, vous pourrez
commencer à comprendre le comportement de la voiture sur les différentes chaussées.
Dans ce document vous trouverez les caractéristiques, particularités et d'autres informations essentielles pour le soin,
l'entretien au cours du temps, la sécurité de conduite et de fonctionnement de votre Fiat 500X.
Après l'avoir consultée, nous vous conseillons de conserver cette Notice à l'intérieur de la voiture, pour en faciliter la
consultation et pour faire en sorte qu'elle reste à bord en cas de vente.
Vous trouverez également dans le Carnet de garantie en annexe une description des Services Après-vente offerts par Fiat à ses
Clients, le Certificat de garantie et une description détaillée des termes et conditions pour le maintien de cette dernière.
Nous sommes certains qu'avec ces moyens, il vous sera facile d'entrer en harmonie et d'apprécier votre nouvelle voiture et le
personnel Fiat qui vous assistera.
Nous vous souhaitons une bonne lecture et un bon voyage !
Toutes les versions de Fiat 500X sont décrites dans cette Notice d'entretien. Les options, les équipements dédiés
à des marchés spécifiques ou des versions particulières ne sont pas identifiés dans le texte : c'est pourquoi vous
devez vous reporter directement aux informations correspondant à votre achat (modèle, motorisation et version).
Les éventuels contenus introduits pendant la vie de production du modèle, mais indépendants de la demande
explicite d'options lors de l'achat, seront identifiés par la mention(le cas échéant).
Les données figurant dans cette publication sont finalisées à vous guider pour une utilisation correcte de la
voiture. FCA Italy S.p.A. est engagée dans un processus de perfectionnement continu des véhicules produits, et se
réserve donc le droit d'apporter des modifications au modèle décrit pour des raisons d'ordre technique et/ou
commercial.
Pour de plus amples informations, s'adresser au Réseau Après-vente Fiat.

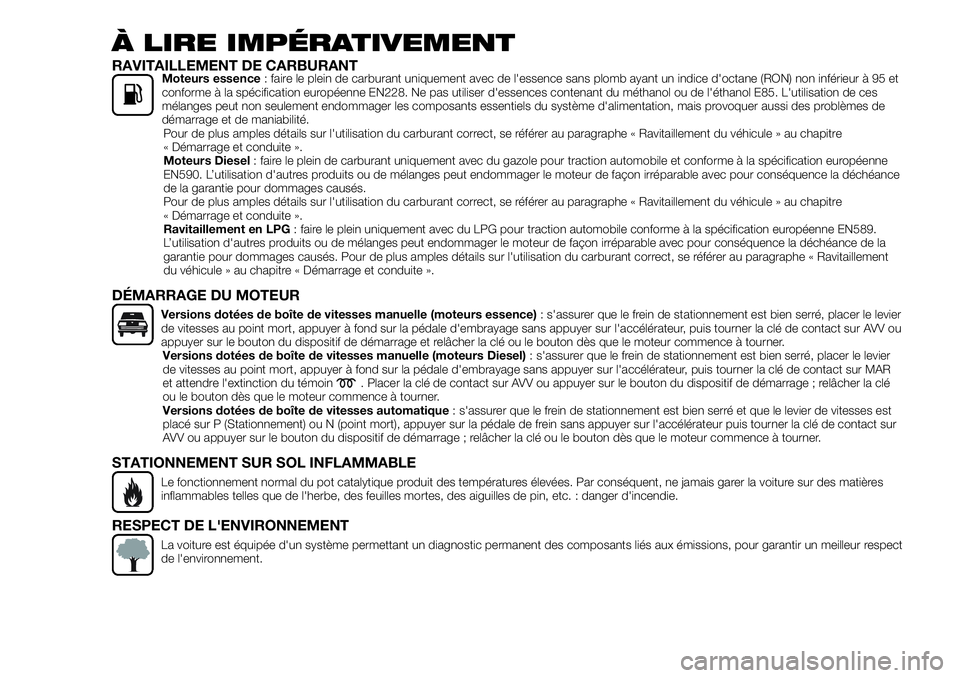

À LIRE IMPÉRATIVEMENT
RAVITAILLEMENT DE CARBURANTMoteurs essence: faire le plein de carburant uniquement avec de l'essence sans plomb ayant un indice d'octane (RON) non inférieur à 95 et
conforme à la spécification européenne EN228. Ne pas utiliser d'essences contenant du méthanol ou de l'éthanol E85. L'utilisation de ces
mélanges peut non seulement endommager les composants essentiels du système d'alimentation, mais provoquer aussi des problèmes de
démarrage et de maniabilité. Pour de plus amples détails sur l'utilisation du carburant correct, se référer au paragraphe « Ravitaillement du véhicule » au chapitre
« Démarrage et conduite ».
Moteurs Diesel : faire le plein de carburant uniquement avec du gazole pour traction automobile et conforme à la spécification européenne
EN590. L’utilisation d'autres produits ou de mélanges peut endommager le moteur de façon irréparable avec pour conséquence la déchéance
de la garantie pour dommages causés.
Pour de plus amples détails sur l'utilisation du carburant correct, se référer au paragraphe « Ravitaillement du véhicule » au chapitre
« Démarrage et conduite ».
Ravitaillement en LPG : faire le plein uniquement avec du LPG pour traction automobile conforme à la spécification européenne EN589.
L’utilisation d'autres produits ou de mélanges peut endommager le moteur de façon irréparable avec pour conséquence la déchéance de la
garantie pour dommages causés. Pour de plus amples détails sur l'utilisation du carburant correct, se référer au paragraphe « Ravitaillement
du véhicule » au chapitre « Démarrage et conduite ».
DÉMARRAGE DU MOTEUR
Versions dotées de boîte de vitesses manuelle (moteurs essence) : s'assurer que le frein de stationnement est bien serré, placer le levier
de vitesses au point mort, appuyer à fond sur la pédale d'embrayage sans appuyer sur l'accélérateur, puis tourner la clé de contact sur AVV ou
appuyer sur le bouton du dispositif de démarrage et relâcher la clé ou le bouton dès que le moteur commence à tourner. Versions dotées de boîte de vitesses manuelle (moteurs Diesel) : s'assurer que le frein de stationnement est bien serré, placer le levier
de vitesses au point mort, appuyer à fond sur la pédale d'embrayage sans appuyer sur l'accélérateur, puis tourner la clé de contact sur MAR
et attendre l'extinction du témoin
. Placer la clé de contact sur AVV ou appuyer sur le bouton du dispositif de démarrage ; relâcher la clé
ou le bouton dès que le moteur commence à tourner.
Versions dotées de boîte de vitesses automatique : s'assurer que le frein de stationnement est bien serré et que le levier de vitesses est
placé sur P (Stationnement) ou N (point mort), appuyer sur la pédale de frein sans appuyer sur l'accélérateur puis tourner la clé de contact sur
AVV ou appuyer sur le bouton du dispositif de démarrage ; relâcher la clé ou le bouton dès que le moteur commence à tourner.
STATIONNEMENT SUR SOL INFLAMMABLE
Le fonctionnement normal du pot catalytique produit des températures élevées. Par conséquent, ne jamais garer la voiture sur des matières
inflammables telles que de l'herbe, des feuilles mortes, des aiguilles de pin, etc. : danger d'incendie.
RESPECT DE L'ENVIRONNEMENT
La voiture est équipée d'un système permettant un diagnostic permanent des composants liés aux émissions, pour garantir un meilleur respect
de l'environnement.

DISPOSITIFS « CYBERSÉCURITÉ »
La voiture est équipée de dispositifs de protection contre les attaques informatiques visant les systèmes électroniques de bord,
développés selon les standards technologiques actuellement appliqués dans l'industrie automobile. Ces dispositifs sont
destinés à minimiser le risque d'attaques informatiques ou l'installation de virus informatiques ou autre produit
technologiquement dangereux, susceptible de compromettre les performances de la voiture et/ou d'entraîner la perte et/ou la
diffusion non autorisée des données personnelles de son acheteur et/ou de son utilisateur.
L'acheteur de la voiture ne doit pour aucune raison effacer, modifier ou altérer ces dispositifs de protection contre les attaques
informatiques. Par conséquent, le fabricant décline toute responsabilité quant aux conséquences négatives et/ou aux
dommages susceptibles d'affecter la voiture et/ou son acheteur et/ou des tiers si l'acheteur et/ou l'utilisateur de la voiture
efface, modifie ou altère les dispositifs de protection contre les attaques informatiques.

PLANCHE DE BORD
1. Diffuseurs latéraux orientables 2. Levier gauche : clignotants, feux de route, appels de phares, fonction Changement de
voie (Lane Change) 3. Combiné de bord 4. Commandes au volant: Cruise Control, Speed Limiter 5. Levier droit :
essuie/lave-glace avant, essuie/lave-glace arrière, réglage du niveau de sensibilité du capteur de
pluie 6. Uconnect™ 7. Star&Stop, feux de détresse, voyant état airbag passager 8. Boîte à gants supérieure réfrigérée
(pour versions/marchés qui le prévoient) 9. Airbag frontal passager 10. Diffuseurs centraux orientables 11. Boîte à gants
inférieure 12. Commandes de climatisation 13. Boutons sur la console centrale : chauffage des sièges, chauffage du volant,
planche porte USB + prise AUX (le cas échéant) 14. Airbag genoux 15. Dispositif de démarrage (clé ou bouton) 16. Airbag
frontal conducteur 17. Commandes au volant : menus écran, trip computer, multimédias, téléphone, reconnaissance
vocale 18. Planche : commutateur feux, correcteur d'assiette des phares.
2F1B0626C
12
CONNAISSANCE DU VÉHICULE

ATTENTION
1)Appuyer sur le bouton B uniquement
lorsque la clé n'est pas proche du corps,
et notamment des yeux et d'objets
susceptibles d'être détériorés (par ex.
vêtements). Ne pas laisser la clé sans
surveillance pour éviter toute manipulation
intempestive, spécialement par des enfants
qui en la manipulant pourraient appuyer sur
le bouton.
ATTENTION
1) Les chocs violents peuvent
endommager les éléments électroniques
contenus dans la clé. Afin de garantir le
parfait fonctionnement des dispositifs
électroniques que contient la clé, ne pas
exposer cette dernière aux rayons du soleil.
ATTENTION
1) Les piles usées peuvent être nocives
pour l'environnement si elles ne sont pas
éliminées correctement. Elles doivent être
jetées dans des récipients prévus, comme
le prescrivent les normes en vigueur ou
bien elles peuvent être remises au Réseau
Après-vente Fiat, qui se chargera de
l'élimination.
DISPOSITIF DE
DÉMARRAGE
Versions avec clé mécanique
La clé peut tourner dans trois positions
différentes fig. 5 :
STOP : moteur coupé, clé
extractible, verrouillage de la direction
(avec clé retirée). Certains dispositifs
électriques (par ex. fermeture
centralisée des portes, alarme, etc.)
restent néanmoins disponibles ;
MAR : position de marche. Tous les
dispositifs électriques sont disponibles ;
AVV : démarrage du moteur.
2) 3)
Versions avec clé électronique
(système Keyless Go)
Pour activer le dispositif de démarrage
fig. 6 il faut que la clé électronique se
trouve à l'intérieur de l'habitacle.
Le dispositif de démarrage s'active
même si la clé électronique se trouve
dans le coffre à bagages ou sur la plage
arrière.
Le dispositif de démarrage peut être
dans les états suivants :
STOP : moteur coupé, verrouillage
de la direction. Certains dispositifs
électriques (par ex. fermeture
centralisée des portes, alarme, etc.)
restent néanmoins disponibles ;
5F1B0627C
6F1B0014C
14
CONNAISSANCE DU VÉHICULE

5)Ne jamais extraire la clé mécanique
lorsque la voiture roule. Le volant se
bloquerait automatiquement au premier
braquage. Ceci est toujours valable, même
en cas de véhicule remorqué.
6) Avant de quitter la voiture, TOUJOURS
actionner le frein de stationnement,
braquer les roues, engager la première
vitesse en montée ou la marche arrière en
descente. Sur les versions équipées de
boîte de vitesses automatique, placer le
levier de vitesses sur P (Stationnement) et
appuyer sur le dispositif de démarrage
pour le placer sur STOP. En cas de forte
pente, placer une cale ou une pierre devant
les roues. En quittant la voiture, toujours
verrouiller toutes les portes en appuyant
sur le bouton prévu à cet effet sur la
poignée (voir la description dans la section
"Keyless Entry" du paragraphe "Portes") .
7) Pour les versions équipées du système
Full Keyless System, ne pas laisser la clé
électronique à l'intérieur ou à proximité du
véhicule ou dans un endroit accessible aux
enfants. Ne pas quitter la voiture en
laissant le dispositif d'allumage sur MAR.
Un enfant pourrait actionner les lève-vitres
électriques, d'autres commandes, ou
même mettre la voiture en marche.FIAT CODE
Le système Fiat Code empêche
l'utilisation non autorisée de la voiture,
en désactivant le démarrage du moteur.
Le système ne requiert pas
d'activation : le fonctionnement est
automatique, que les portes de la
voiture soient verrouillées ou non.
En plaçant le dispositif de démarrage
en position MAR, le système Fiat Code
identifie le code transmis par la clé. Si le
code est reconnu comme valable, le
système Fiat Code autorise alors le
démarrage du moteur.
Lorsque le dispositif de démarrage est
replacé en position STOP, le système
Fiat Code désactive la centrale qui
contrôle le moteur, en empêchant ainsi
son démarrage.
Au sujet des procédures correctes de
démarrage du moteur, voir les
indications au paragraphe « Démarrage
du moteur » du chapitre « Démarrage et
conduite ». IRRÉGULARITÉ DE
FONCTIONNEMENT
Si, pendant le démarrage, le code de la
clé n'est pas reconnu correctement,
l'icôneapparaît sur le combiné de
bord (voir les indications fournies au
paragraphe « Témoins et messages »
du chapitre « Connaissance du
combiné de bord »). Cette condition
comporte l'arrêt du moteur après
2 secondes. Dans ce cas, placer le
dispositif de démarrage en position
STOP et à nouveau en position MAR ;
si le blocage persiste, essayer avec les
autres clés fournies. Si toutes les
tentatives de démarrage échouent
malgré tout, s'adresser au Réseau
Après-vente Fiat.
Si l'icône
apparaît pendant la
marche, cela signifie que le système est
en train d'effectuer un autodiagnostic
(par exemple, à cause d'une chute de
tension). Si l'affichage persiste,
s'adresser au Réseau Après-vente Fiat.
16
CONNAISSANCE DU VÉHICULE
