2018 FIAT 500X stop start

PAINEL DE INSTRUMENTOS
1. Difusores de ar laterais orientáveis 2. Alavanca esquerda: indicadores de direção, luzes de máximos, sinal de luzes, função
Lane Change 3. Painel de instrumentos 4. Comandos no volante: Cruise Control, Speed Limiter 5. Alavanca direita: limpa
para-brisas/lava vidros dianteiro, limpa para-brisas/lava vidros traseiro, definição do nível de sensibilidade do sensor de
chuva 6. Uconnect™ 7. Start&Stop, Luzes de emergência, LED estado do air-bag do passageiro 8. Porta-luvas superior
refrigerado (para versões/mercados, se previsto) 9. Air-bag frontal do passageiro 10. Difusores de ar centrais
orientáveis 11. Porta-luvas inferior 12. Comandos de climatização 13. Botões no painel central: aquecimento dos bancos,
aquecimento do volante, consola da porta USB + tomada AUX (se presente) 14. Air bag joelhos 15. Dispositivo de arranque
(chave ou botão) 16. Air-bag frontal do condutor 17. Comandos no volante: menu do visor, trip computer, multimédia,
telefone, reconhecimento vocal 18. Consola: comutador de luzes, corretor de focagem dos faróis.
2F1B0626C
12
CONHECIMENTO DO VEÍCULO

L - manípulo de regulação da temperatura do lado do passageiro;
M - botão de activação da função SYNC (alinhamento das temperaturas definidas) do condutor/passageiro;
N - botão de activação da função AUTO (funcionamento automático).
Selecção da distribuição do ar
Fluxo de ar para os difusores do pára-brisas e dos vidros laterais anteriores para o desembaciamento/descongelação dos
vidros.
Fluxo de ar para os bocais centrais e laterais do tablier para a ventilação do busto e do rosto no Verão.
Fluxo de ar para os difusores da zona dos pés anteriores e posteriores. Esta distribuição do ar é a que permite no mais
breve espaço de tempo o aquecimento do habitáculo dando uma sensação de calor imediata.
+Repartição do fluxo de ar entre os difusores da zona dos pés (ar mais quente) e os bocais centrais e laterais do tablier
(ar mais fresco). Esta distribuição do ar é útil nas estações moderadas (Primavera e Outono), na presença de
radiação solar.
+Repartição do fluxo de ar entre os difusores da zona dos pés, os difusores do pára-brisas e dos vidros laterais
anteriores. Esta distribuição do ar permite um bom aquecimento do habitáculo, tendo em conta o possível
embaciamento dos vidros.
+Repartição do fluxo do ar entre os bocais centrais e laterais do tablier e difusores do pára-brisas e dos vidros laterais
anteriores. Esta distribuição permite enviar ar para o pára-brisas em condições de irradiação.
++Repartição do fluxo do ar em todos os difusores do veículo.
Na modalidade AUTO, o climatizador gere automaticamente a distribuição do ar (os LEDs nos botões H estão apagados). A
distribuição do ar, quando seleccionada manualmente, é visualizada através da ligação dos LEDs nos botões seleccionados.
Na função combinada, premindo um botão activa-se a função respectiva simultaneamente às já definidas. Se, pelo contrário,
for premido um botão cuja função está já activa, esta é anulada e o LED correspondente apaga-se. Para restabelecer o
controlo automático da distribuição do ar após uma selecção manual, pressionar o botão AUTO.
Start&Stop
O climatizador automático bizona gere o sistema Start&Stop (motor parado quando a velocidade do veículo é 0 km/h) de
forma a garantir um adequado conforto no interior do veículo. Com o sistema Start&Stop activo (motor desligado e veículo
parado), a gestão automática da recirculação desactivar-se-á sempre, permanecendo em tomada de ar do exterior para
reduzir a probabilidade de embaciamento dos vidros (com o compressor desligado).
39

Luz avisadoraO que significa
verdeINDICADOR DE DIREÇÃO DIREITO
A luz avisadora acende-se quando a alavanca de comando das luzes de direção (piscas) é deslocada para
cima ou, juntamente com o pisca esquerdo, quando se carrega no botão das luzes de emergência.
verde INTERVENÇÃO DO SISTEMA START&STOP
O símbolo acende-se para indicar que o motor foi desativado devido à intervenção do sistema Start&Stop.
Ativação: o símbolo acende-se em caso de ativação do sistema; neste caso, o LED localizado no botão
apaga-se.
Desativação: a desativação do sistema Start&Stop é assinalada pela apresentação de uma mensagem
específica no visor; neste caso, o LED no botão está aceso.
verde
ALIMENTAÇÃO A GASOLINA
A luz avisadora acende-se durante a condução com alimentação a gasolina.
azul-escuro LUZES DE MÁXIMOS
A luz avisadora acende-se ativando as luzes de máximos.
brancoSENSOR DE LUMINOSIDADE
Mede a iluminação no interior do habitáculo e regula autonomamente a luminosidade do quadro de
instrumentos.
67

SímboloO que significa
amareloAVARIA NO SENSOR DE CHUVA
O símbolo acende-se em caso de avaria do sensor de chuva. Dirigir-se, logo que possível, à Rede de
Assistência Fiat.
amarelo AVARIA DO SISTEMA START&STOP
O símbolo acende-se para assinalar a avaria do sistema Start&Stop. No display é apresentada uma
mensagem dedicada. Dirigir-se, logo que possível, à Rede de Assistência Fiat.
amareloAVARIA NO SISTEMA KEYLESS GO
O símbolo acende-se, em caso de avaria no sistema Keyless-Go. Dirigir-se, logo que possível, à Rede de
Assistência Fiat.
71

Mensagem no displayLANE ASSIST SISTEMA
LANE ASSIST
Obstrução da câmara: no display é exibida uma mensagem específica em caso
de presença de sujidade no pára-brisas que poderia interferir com o correcto
funcionamento da câmara. Limpar o pára-brisas utilizando um pano suave e
limpo, tendo cuidado para não riscá-lo. Se a avaria persistir, dirigir-se assim que
possível à Rede de Assistência Fiat.
START&STOP ACTIVAÇÃO/DESACTIVAÇÃO DO SISTEMA START&STOP
Activação: a activação do sistema é assinalada por uma mensagem no display.
Neste caso, o LED situado no botão está apagado.
Desactivação: a desactivação do sistema é assinalada por uma mensagem no
display. Neste caso, o LED situado no botão está aceso.
AVISO
31)
Se a luz avisadoranão se acender ao colocar o dispositivo de arranque na posição MAR ou permanecer acesa durante a marcha, é
possível que esteja presente uma anomalia nos sistemas de retenção; neste caso, os airbags ou os pré-tensores podem não se ativar em
caso de acidente ou, num mais limitado número de casos, ativar-se de modo errado. Antes de prosseguir, dirigir-se à Rede de Assistência
Fiat para o imediato controlo do sistema.
32) A avaria da luz avisadora
é assinalada pelo acendimento do íconeno display do quadro de instrumentos. Nesse caso, a luz
avisadora poderá não assinalar eventuais anomalias dos sistemas de retenção. Antes de prosseguir, dirigir-se à Rede de Assistência Fiat para
o imediato controlo do sistema.
33) Na presença de avaria e em caso de travagens violentas, pode ocorrer o bloqueio das rodas traseiras, com consequente possibilidade
de guinada.
ATENÇÃO
24) Se, deslocando o dispositivo de arranque para a posição MAR, a luz avisadoranão se acender ou se, durante a marcha, se acender
com luz fixa ou intermitente (em algumas versões, juntamente com uma mensagem apresentada pelo display), dirigir-se o mais rapidamente
possível à Rede de Assistência Fiat.
25) Se a luz avisadora ou o ícone no display começar a piscar durante a marcha, dirigir-se à Rede de Assistência Fiat.
26) Se o símbolo se acender durante a marcha, parar imediatamente o motor e dirigir-se à Rede de Assistência Fiat.
27) A condução com o símbolo aceso pode provocar graves danos na caixa de velocidades, provocando a sua rutura. Além disso, provocar
o sobreaquecimento do óleo: o seu eventual contacto com o motor quente ou com os componentes do escape a alta temperatura pode
provocar incêndios.
78
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

O sistema BSA memorizará a
modalidade de funcionamento em
utilização no momento da paragem do
motor. A cada arranque do motor, o
modo anteriormente memorizado será
selecionado e utilizado.
ATENÇÃO O sistema constitui uma
ajuda na condução do veículo, NÃO
avisa o condutor da aproximação dos
veículos que se encontram no exterior
das zonas de deteção. O condutor
deve sempre manter um nível de
atenção adequado às condições do
trânsito, da estrada e no controlo da
trajetória do veículo.
SISTEMA FULL BRAKE
CONTROL
61) 62) 63) 64)
32) 33) 34) 35) 36) 37) 38) 39) 40)
O veículo pode ser equipado com o
sistema "Full Brake Control". É um
sistema de auxílio à condução,
constituído por um radar posicionado
atrás do pára-choques anterior fig. 62 e
por uma câmara situada na zona
central do pára-brisas fig. 63.Em caso de colisão iminente, o sistema
intervém travando automaticamente o
veículo para evitar o embate ou para
reduzir os seus efeitos.
O sistema fornece ao condutor
sinalizações acústicas e visuais através
da visualização de mensagens
específicas no display do quadro de
instrumentos.O sistema pode aplicar uma ligeira
travagem para avisar o condutor em
caso de detecção de um potencial
acidente frontal (travagem limitada). As
sinalizações e a travagem limitada têm
o objectivo de permitir uma reacção
atempada do condutor, a fim de poder
evitar ou atenuar o potencial acidente.
Em situações de risco de colisão, se o
sistema não detectar qualquer
intervenção por parte do condutor,
fornece uma travagem automática para
ajudar a abrandar o veículo e atenuar o
potencial acident frontal (travagem
automática). Se a acção no pedal do
travão por parte do condutor for
detectada, mas não for considerada
suficiente, o sistema pode intervir de
modo a optimizar a resposta do
sistema de travagem, reduzindo ainda
mais a velocidade do veículo
(assistência adicional na fase de
travagem).
Versões com sistema Start&Stop:
no final da intervenção de travagem
automática, o sistema Start&Stop
activar-se-á segundo as modalidades
descritas no parágrafo "Sistema
Start&Stop" no capítulo "Arranque e
condução".
Versões com caixa manual: no final
da intervenção de travagem
automática, o motor pode bloquear e
62F1B0095C
63F1B0096C
88
SEGURANÇA

ARRANQUE E CONDUÇÃO
Entremos no "coração" do automóvel:
vejamos como utilizá-lo da melhor
forma em todas as suas
potencialidades.
Eis como conduzi-lo em segurança em
qualquer situação, fazendo de si uma
agradável companhia de viagem atenta
ao nosso conforto e à nossa carteira.ARRANQUE DO MOTOR.......124
ESTACIONAMENTO ..........125
TRAVÃO DE ESTACIONAMENTO
ELÉCTRICO (EPB) ...........126
CAIXA DE VELOCIDADES
MANUAL .................129
CAIXA AUTOMÁTICA ..........130
CAIXA DE VELOCIDADES
AUTOMÁTICA DE DUPLA
EMBRAIAGEM ..............134
SISTEMA START&STOP ........137
SPEED LIMITER .............139
CRUISE CONTROL
ELECTRÓNICO .............140
ADAPTIVE CRUISE CONTROL
(ACC) ....................141
MOOD SELECTOR/DRIVE MODE
(seletor do modo de condução) . . .146
SISTEMA PARK ASSIST ........148
SISTEMA LANE ASSIST (aviso de saída
de faixa) ..................151
CÂMARA POSTERIOR (REAR VIEW
CAMERA) .................153
REBOQUE DE ATRELADOS .....154
ABASTECIMENTO DO VEÍCULO . .158
123

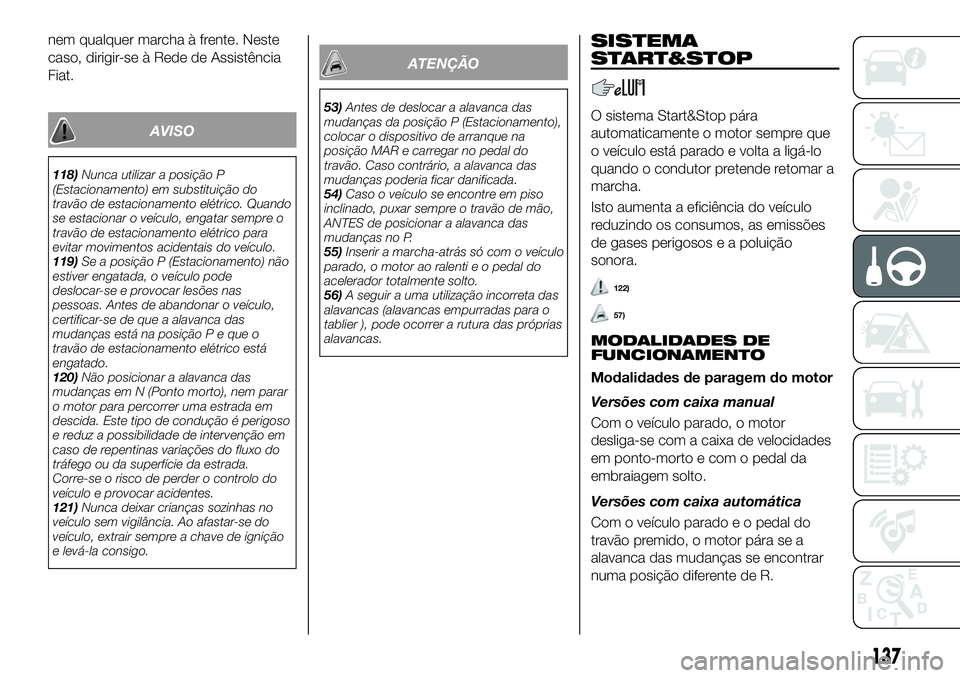

nem qualquer marcha à frente. Neste
caso, dirigir-se à Rede de Assistência
Fiat.
AVISO
118)Nunca utilizar a posição P
(Estacionamento) em substituição do
travão de estacionamento elétrico. Quando
se estacionar o veículo, engatar sempre o
travão de estacionamento elétrico para
evitar movimentos acidentais do veículo.
119) Se a posição P (Estacionamento) não
estiver engatada, o veículo pode
deslocar-se e provocar lesões nas
pessoas. Antes de abandonar o veículo,
certificar-se de que a alavanca das
mudanças está na posição P e que o
travão de estacionamento elétrico está
engatado.
120) Não posicionar a alavanca das
mudanças em N (Ponto morto), nem parar
o motor para percorrer uma estrada em
descida. Este tipo de condução é perigoso
e reduz a possibilidade de intervenção em
caso de repentinas variações do fluxo do
tráfego ou da superfície da estrada.
Corre-se o risco de perder o controlo do
veículo e provocar acidentes.
121) Nunca deixar crianças sozinhas no
veículo sem vigilância. Ao afastar-se do
veículo, extrair sempre a chave de ignição
e levá-la consigo.
ATENÇÃO
53) Antes de deslocar a alavanca das
mudanças da posição P (Estacionamento),
colocar o dispositivo de arranque na
posição MAR e carregar no pedal do
travão. Caso contrário, a alavanca das
mudanças poderia ficar danificada.
54) Caso o veículo se encontre em piso
inclinado, puxar sempre o travão de mão,
ANTES de posicionar a alavanca das
mudanças no P.
55) Inserir a marcha-atrás só com o veículo
parado, o motor ao ralenti e o pedal do
acelerador totalmente solto.
56) A seguir a uma utilização incorreta das
alavancas (alavancas empurradas para o
tablier ), pode ocorrer a rutura das próprias
alavancas.
SISTEMA
START&STOP
O sistema Start&Stop pára
automaticamente o motor sempre que
o veículo está parado e volta a ligá-lo
quando o condutor pretende retomar a
marcha.
Isto aumenta a eficiência do veículo
reduzindo os consumos, as emissões
de gases perigosos e a poluição
sonora.
122)
57)
MODALIDADES DE
FUNCIONAMENTO
Modalidades de paragem do motor
Versões com caixa manual
Com o veículo parado, o motor
desliga-se com a caixa de velocidades
em ponto-morto e com o pedal da
embraiagem solto.
Versões com caixa automática
Com o veículo parado e o pedal do
travão premido, o motor pára se a
alavanca das mudanças se encontrar
numa posição diferente de R.
137
