2018 FIAT 500L LIVING stop start

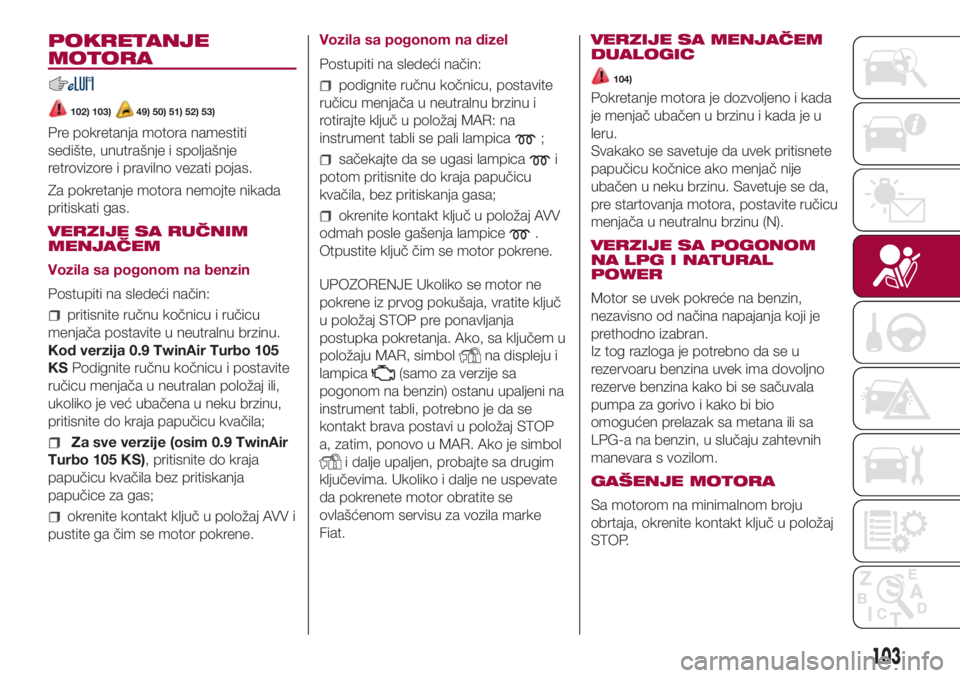

POKRETANJE
MOTORA
102) 103)49) 50) 51) 52) 53)
Pre pokretanja motora namestiti
sedište, unutrašnje i spoljašnje
retrovizore i pravilno vezati pojas.
Za pokretanje motora nemojte nikada
pritiskati gas.
VERZIJE SA RUČNIM
MENJAČEM
Vozila sa pogonom na benzin
Postupiti na sledeći način:
pritisnite ručnu kočnicu i ručicu
menjača postavite u neutralnu brzinu.
Kod verzija 0.9 TwinAir Turbo 105
KSPodignite ručnu kočnicu i postavite
ručicu menjača u neutralan položaj ili,
ukoliko je već ubačena u neku brzinu,
pritisnite do kraja papučicu kvačila;
Za sve verzije (osim 0.9 TwinAir
Turbo 105 KS), pritisnite do kraja
papučicu kvačila bez pritiskanja
papučice za gas;
okrenite kontakt ključ u položaj AVV i
pustite ga čim se motor pokrene.Vozila sa pogonom na dizel
Postupiti na sledeći način:
podignite ručnu kočnicu, postavite
ručicu menjača u neutralnu brzinu i
rotirajte ključ u položaj MAR: na
instrument tabli se pali lampica
;
sačekajte da se ugasi lampicai
potom pritisnite do kraja papučicu
kvačila, bez pritiskanja gasa;
okrenite kontakt ključ u položaj AVV
odmah posle gašenja lampice
.
Otpustite ključ čim se motor pokrene.
UPOZORENJE Ukoliko se motor ne
pokrene iz prvog pokušaja, vratite ključ
u položaj STOP pre ponavljanja
postupka pokretanja. Ako, sa ključem u
položaju MAR, simbol
na displeju i
lampica
(samo za verzije sa
pogonom na benzin) ostanu upaljeni na
instrument tabli, potrebno je da se
kontakt brava postavi u položaj STOP
a, zatim, ponovo u MAR. Ako je simbol
i dalje upaljen, probajte sa drugim
ključevima. Ukoliko i dalje ne uspevate
da pokrenete motor obratite se
ovlašćenom servisu za vozila marke
Fiat.VERZIJE SA MENJAČEM
DUALOGIC
104)
Pokretanje motora je dozvoljeno i kada
je menjač ubačen u brzinu i kada je u
leru.
Svakako se savetuje da uvek pritisnete
papučicu kočnice ako menjač nije
ubačen u neku brzinu. Savetuje se da,
pre startovanja motora, postavite ručicu
menjača u neutralnu brzinu (N).
VERZIJE SA POGONOM
NA LPG I NATURAL
POWER
Motor se uvek pokreće na benzin,
nezavisno od načina napajanja koji je
prethodno izabran.
Iz tog razloga je potrebno da se u
rezervoaru benzina uvek ima dovoljno
rezerve benzina kako bi se sačuvala
pumpa za gorivo i kako bi bio
omogućen prelazak sa metana ili sa
LPG-a na benzin, u slučaju zahtevnih
manevara s vozilom.
GAŠENJE MOTORA
Sa motorom na minimalnom broju
obrtaja, okrenite kontakt ključ u položaj
STOP.
103

“Kick Down” FUNKCIJA
(za verzije/tržišta, gde je predviđeno)
Kad god je neophodno (npr. u toku
obilaženja), pritiskom do kraja na
papučicu gasa preko tačke
stvrdnjavanja, sistem omogućava
povećanje (ako uslovi režima obrtaja
motora to dozvoljavaju) jedne ili više
brzina, kako bi se obezbedila
odgovarajuća snaga obrtnog momenta
do traženog ubrzanja vozila.
UPOZORENJE Kako se ne bi povećala
potrošnja goriva savetuje se korišćenje
“Kick Down” funkcije samo za manevre
obilaženja ili brzog ubrzanja.
KOMANDE VOLANA
(za verzije/tržišta, gde je predviđeno)
Kod nekih verzija može se upravljati u
sekvencijalnom režimu preko komandi
na volanu sl. 96.
Za korišćenje komandi na volanu,
ručica komande menjača mora biti u
centralnoj poziciji između (+) i (–):
Da bi ste uneli viši stepen prenosa:
povući ručicu (+) prema volanu.Da
bi ste uneli niži stepen prenosa:
povući ručicu (–) prema volanu.
Ubacivanje u niži (ili viši) stepen prenosa
je omogućeno samo ako to
dozvoljavaju obrtaji motora.
PAŽNJA
108)U slučaju da se motor koji je u brzinii
ne pokrene, potencijalna opasnost jer
se menjač automatski prebacio u ler biće
signalizirana zvučnim signalom.
PAŽNJA
55)Izbegavajte da držite ruku položenu na
ručici menjača kada ne menjate stepen
prenosa ili u režimu rada AUTO/MANUAL.
56)Nakon nepravilnog korišćenja ručice
(pritisnute ka tabli) se mogu polomiti.
START&STOP
SISTEM
109) 110)57)
Sistem Start&Stop automatski
zaustavlja motor svaki put kada je
vozilo zaustavljeno ili kada su potvrđeni
svi uslovi za automatsko gašenje.
Motor se ponovo pokreće kada vozač
namerava da nastavi sa vožnjom.
Time se povećava efikasnost vozila a
smanjuje potrošnja, ispuštanje štetnih
gasova i zvučno zagađenje.
NAČIN RADA
Način zaustavljanja motora
Verzije sa ručnim menjačem: kada je
vozilo zaustavljeno, motor se gasi
prelaskom u ler i kada se otpusti
papučica kvačila.
Verzije sa menjačem Dualogic:
motor se zaustavlja ako se vozilo
zaustavi sa pritisnutom pedalom
kočnice. Ovaj uslov se može zadržati i
bez pritiska na pedalu kočnice,
postavljanjem ručice menjača
u položaju N (prazan hod).
NAPOMENA Automatsko zaustavljanje
motora je moguće samo posle
prelaženja brzine od oko 10 km/h, čime
se izbegavaju uzastopna zaustavljanja
motora kada se vozi brzinom hoda.
96F0Y0615C
108
POKRETANJE VOZILA I VOŽNJA56)

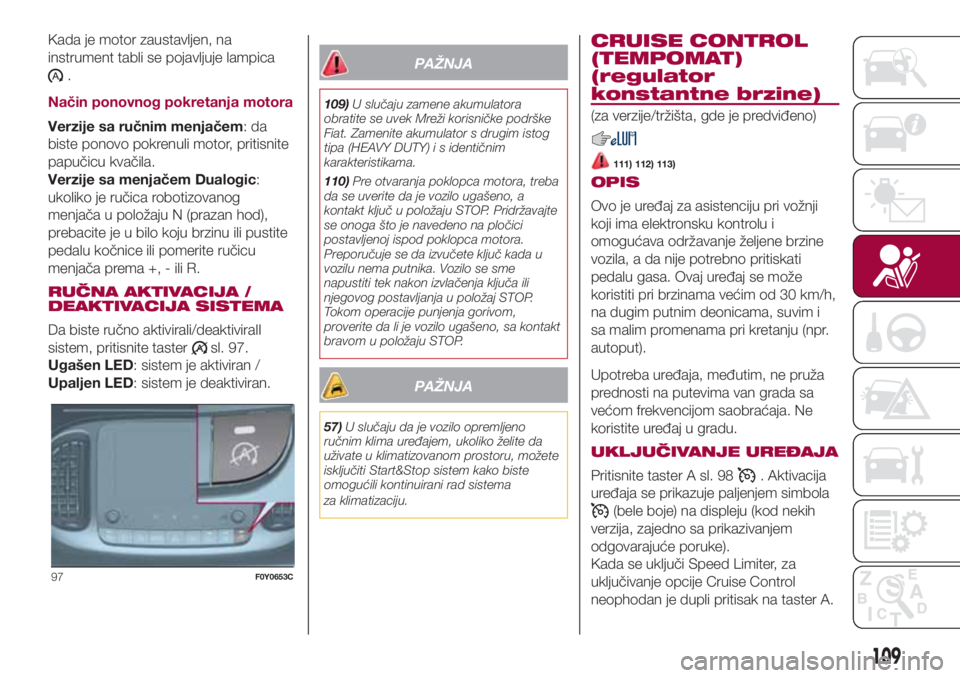

Kada je motor zaustavljen, na
instrument tabli se pojavljuje lampica
.
Način ponovnog pokretanja motora
Verzije sa ručnim menjačem:da
biste ponovo pokrenuli motor, pritisnite
papučicu kvačila.
Verzije sa menjačem Dualogic:
ukoliko je ručica robotizovanog
menjača u položaju N (prazan hod),
prebacite je u bilo koju brzinu ili pustite
pedalu kočnice ili pomerite ručicu
menjača prema +, - ili R.
RUČNA AKTIVACIJA /
DEAKTIVACIJA SISTEMA
Da biste ručno aktivirali/deaktiviralI
sistem, pritisnite taster
sl. 97.
Ugašen LED: sistem je aktiviran /
Upaljen LED: sistem je deaktiviran.
PAŽNJA
109)U slučaju zamene akumulatora
obratite se uvek Mreži korisničke podrške
Fiat. Zamenite akumulator s drugim istog
tipa (HEAVY DUTY) i s identičnim
karakteristikama.
110)Pre otvaranja poklopca motora, treba
da se uverite da je vozilo ugašeno, a
kontakt ključ u položaju STOP. Pridržavajte
se onoga što je navedeno na pločici
postavljenoj ispod poklopca motora.
Preporučuje se da izvučete ključ kada u
vozilu nema putnika. Vozilo se sme
napustiti tek nakon izvlačenja ključa ili
njegovog postavljanja u položaj STOP.
Tokom operacije punjenja gorivom,
proverite da li je vozilo ugašeno, sa kontakt
bravom u položaju STOP.
PAŽNJA
57)U slučaju da je vozilo opremljeno
ručnim klima uređajem, ukoliko želite da
uživate u klimatizovanom prostoru, možete
isključiti Start&Stop sistem kako biste
omogućili kontinuirani rad sistema
za klimatizaciju.
CRUISE CONTROL
(TEMPOMAT)
(regulator
konstantne brzine)
(za verzije/tržišta, gde je predviđeno)
111) 112) 113)
OPIS
Ovo je uređaj za asistenciju pri vožnji
koji ima elektronsku kontrolu i
omogućava održavanje željene brzine
vozila, a da nije potrebno pritiskati
pedalu gasa. Ovaj uređaj se može
koristiti pri brzinama većim od 30 km/h,
na dugim putnim deonicama, suvim i
sa malim promenama pri kretanju (npr.
autoput).
Upotreba uređaja, međutim, ne pruža
prednosti na putevima van grada sa
većom frekvencijom saobraćaja. Ne
koristite uređaj u gradu.
UKLJUČIVANJE UREĐAJA
Pritisnite taster A sl. 98
. Aktivacija
uređaja se prikazuje paljenjem simbola
(bele boje) na displeju (kod nekih
verzija, zajedno sa prikazivanjem
odgovarajuće poruke).
Kada se uključi Speed Limiter, za
uključivanje opcije Cruise Control
neophodan je dupli pritisak na taster A.
97F0Y0653C
109

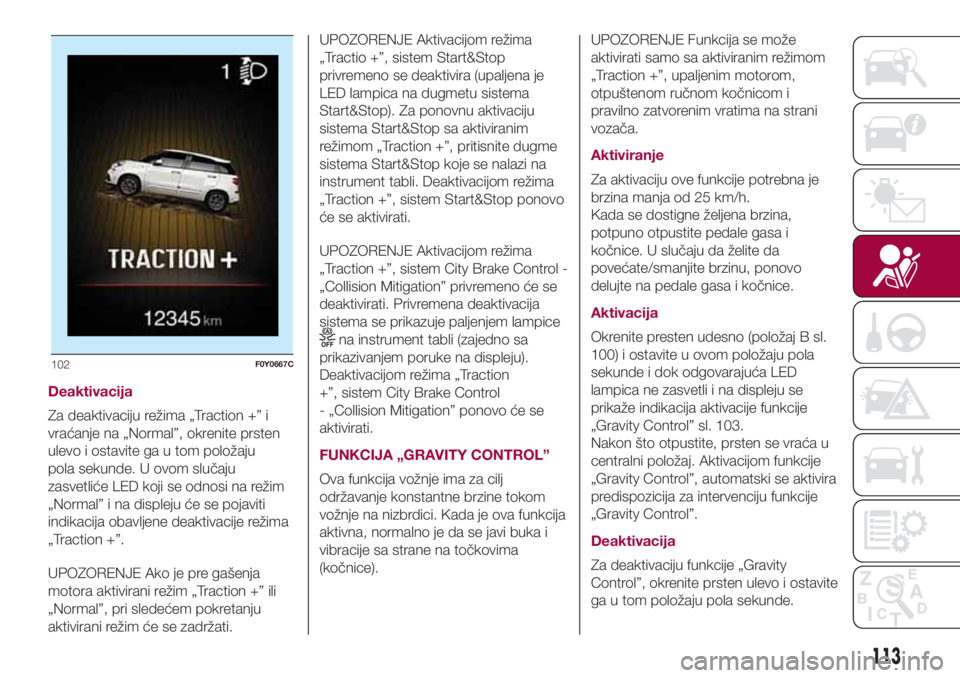

Deaktivacija
Za deaktivaciju režima „Traction +” i
vraćanje na „Normal”, okrenite prsten
ulevo i ostavite ga u tom položaju
pola sekunde. U ovom slučaju
zasvetliće LED koji se odnosi na režim
„Normal” i na displeju će se pojaviti
indikacija obavljene deaktivacije režima
„Traction +”.
UPOZORENJE Ako je pre gašenja
motora aktivirani režim „Traction +” ili
„Normal”, pri sledećem pokretanju
aktivirani režim će se zadržati.UPOZORENJE Aktivacijom režima
„Tractio +”, sistem Start&Stop
privremeno se deaktivira (upaljena je
LED lampica na dugmetu sistema
Start&Stop). Za ponovnu aktivaciju
sistema Start&Stop sa aktiviranim
režimom „Traction +”, pritisnite dugme
sistema Start&Stop koje se nalazi na
instrument tabli. Deaktivacijom režima
„Traction +”, sistem Start&Stop ponovo
će se aktivirati.
UPOZORENJE Aktivacijom režima
„Traction +”, sistem City Brake Control -
„Collision Mitigation” privremeno će se
deaktivirati. Privremena deaktivacija
sistema se prikazuje paljenjem lampice
na instrument tabli (zajedno sa
prikazivanjem poruke na displeju).
Deaktivacijom režima „Traction
+”, sistem City Brake Control
- „Collision Mitigation” ponovo će se
aktivirati.
FUNKCIJA „GRAVITY CONTROL”
Ova funkcija vožnje ima za cilj
održavanje konstantne brzine tokom
vožnje na nizbrdici. Kada je ova funkcija
aktivna, normalno je da se javi buka i
vibracije sa strane na točkovima
(kočnice).UPOZORENJE Funkcija se može
aktivirati samo sa aktiviranim režimom
„Traction +”, upaljenim motorom,
otpuštenom ručnom kočnicom i
pravilno zatvorenim vratima na strani
vozača.
Aktiviranje
Za aktivaciju ove funkcije potrebna je
brzina manja od 25 km/h.
Kada se dostigne željena brzina,
potpuno otpustite pedale gasa i
kočnice. U slučaju da želite da
povećate/smanjite brzinu, ponovo
delujte na pedale gasa i kočnice.
Aktivacija
Okrenite presten udesno (položaj B sl.
100) i ostavite u ovom položaju pola
sekunde i dok odgovarajuća LED
lampica ne zasvetli i na displeju se
prikaže indikacija aktivacije funkcije
„Gravity Control” sl. 103.
Nakon što otpustite, prsten se vraća u
centralni položaj. Aktivacijom funkcije
„Gravity Control”, automatski se aktivira
predispozicija za intervenciju funkcije
„Gravity Control”.
Deaktivacija
Za deaktivaciju funkcije „Gravity
Control”, okrenite prsten ulevo i ostavite
ga u tom položaju pola sekunde.
102F0Y0667C
113

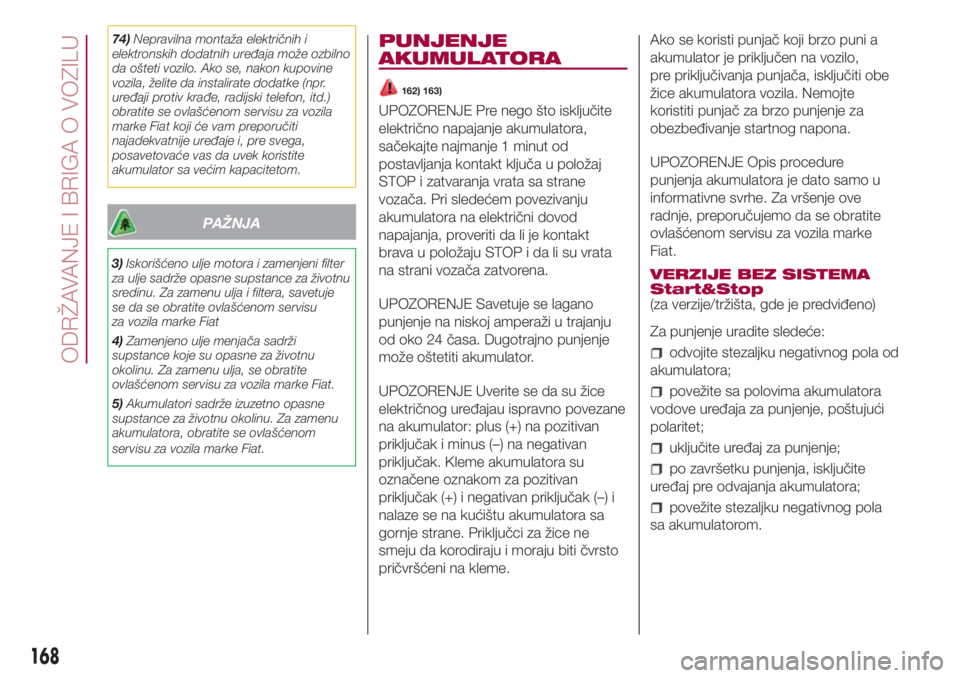

74)Nepravilna montaža električnih i
elektronskih dodatnih uređaja može ozbilno
da ošteti vozilo. Ako se, nakon kupovine
vozila, želite da instalirate dodatke (npr.
uređaji protiv krađe, radijski telefon, itd.)
obratite se ovlašćenom servisu za vozila
marke Fiat koji će vam preporučiti
najadekvatnije uređaje i, pre svega,
posavetovaće vas da uvek koristite
akumulator sa većim kapacitetom.
PAŽNJA
3)Iskorišćeno ulje motora i zamenjeni filter
za ulje sadrže opasne supstance za životnu
sredinu. Za zamenu ulja i filtera, savetuje
se da se obratite ovlašćenom servisu
za vozila marke Fiat
4)Zamenjeno ulje menjača sadrži
supstance koje su opasne za životnu
okolinu. Za zamenu ulja, se obratite
ovlašćenom servisu za vozila marke Fiat.
5)Akumulatori sadrže izuzetno opasne
supstance za životnu okolinu. Za zamenu
akumulatora, obratite se ovlašćenom
servisu za vozila marke Fiat.
PUNJENJE
AKUMULATORA
162) 163)
UPOZORENJE Pre nego što isključite
električno napajanje akumulatora,
sačekajte najmanje 1 minut od
postavljanja kontakt ključa u položaj
STOP i zatvaranja vrata sa strane
vozača. Pri sledećem povezivanju
akumulatora na električni dovod
napajanja, proveriti da li je kontakt
brava u položaju STOP i da li su vrata
na strani vozača zatvorena.
UPOZORENJE Savetuje se lagano
punjenje na niskoj amperaži u trajanju
od oko 24 časa. Dugotrajno punjenje
može oštetiti akumulator.
UPOZORENJE Uverite se da su žice
električnog uređajau ispravno povezane
na akumulator: plus (+) na pozitivan
priključak i minus (–) na negativan
priključak. Kleme akumulatora su
označene oznakom za pozitivan
priključak (+) i negativan priključak (–) i
nalaze se na kućištu akumulatora sa
gornje strane. Priključci za žice ne
smeju da korodiraju i moraju biti čvrsto
pričvršćeni na kleme.Ako se koristi punjač koji brzo puni a
akumulator je priključen na vozilo,
pre priključivanja punjača, isključiti obe
žice akumulatora vozila. Nemojte
koristiti punjač za brzo punjenje za
obezbeđivanje startnog napona.
UPOZORENJE Opis procedure
punjenja akumulatora je dato samo u
informativne svrhe. Za vršenje ove
radnje, preporučujemo da se obratite
ovlašćenom servisu za vozila marke
Fiat.
VERZIJE BEZ SISTEMA
Start&Stop
(za verzije/tržišta, gde je predviđeno)
Za punjenje uradite sledeće:
odvojite stezaljku negativnog pola od
akumulatora;
povežite sa polovima akumulatora
vodove uređaja za punjenje, poštujući
polaritet;
uključite uređaj za punjenje;
po završetku punjenja, isključite
uređaj pre odvajanja akumulatora;
povežite stezaljku negativnog pola
sa akumulatorom.
168
ODRŽAVANJE I BRIGA O VOZILU

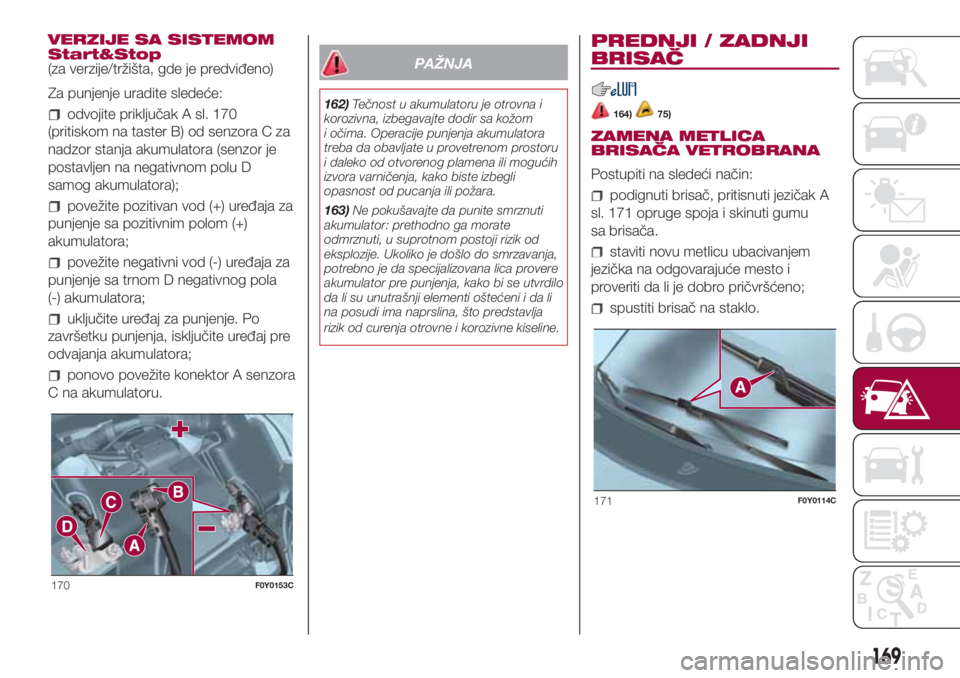

VERZIJE SA SISTEMOM
Start&Stop
(za verzije/tržišta, gde je predviđeno)
Za punjenje uradite sledeće:
odvojite priključak A sl. 170
(pritiskom na taster B) od senzora C za
nadzor stanja akumulatora (senzor je
postavljen na negativnom polu D
samog akumulatora);
povežite pozitivan vod (+) uređaja za
punjenje sa pozitivnim polom (+)
akumulatora;
povežite negativni vod (-) uređaja za
punjenje sa trnom D negativnog pola
(-) akumulatora;
uključite uređaj za punjenje. Po
završetku punjenja, isključite uređaj pre
odvajanja akumulatora;
ponovo povežite konektor A senzora
C na akumulatoru.
PAŽNJA
162)Tečnost u akumulatoru je otrovna i
korozivna, izbegavajte dodir sa kožom
i očima. Operacije punjenja akumulatora
treba da obavljate u provetrenom prostoru
i daleko od otvorenog plamena ili mogućih
izvora varničenja, kako biste izbegli
opasnost od pucanja ili požara.
163)Ne pokušavajte da punite smrznuti
akumulator: prethodno ga morate
odmrznuti, u suprotnom postoji rizik od
eksplozije. Ukoliko je došlo do smrzavanja,
potrebno je da specijalizovana lica provere
akumulator pre punjenja, kako bi se utvrdilo
da li su unutrašnji elementi oštećeni i da li
na posudi ima naprslina, što predstavlja
rizik od curenja otrovne i korozivne kiseline.
PREDNJI / ZADNJI
BRISAČ
164)75)
ZAMENA METLICA
BRISAČA VETROBRANA
Postupiti na sledeći način:
podignuti brisač, pritisnuti jezičak A
sl. 171 opruge spoja i skinuti gumu
sa brisača.
staviti novu metlicu ubacivanjem
jezička na odgovarajuće mesto i
proveriti da li je dobro pričvršćeno;
spustiti brisač na staklo.
170F0Y0153C
171F0Y0114C
169

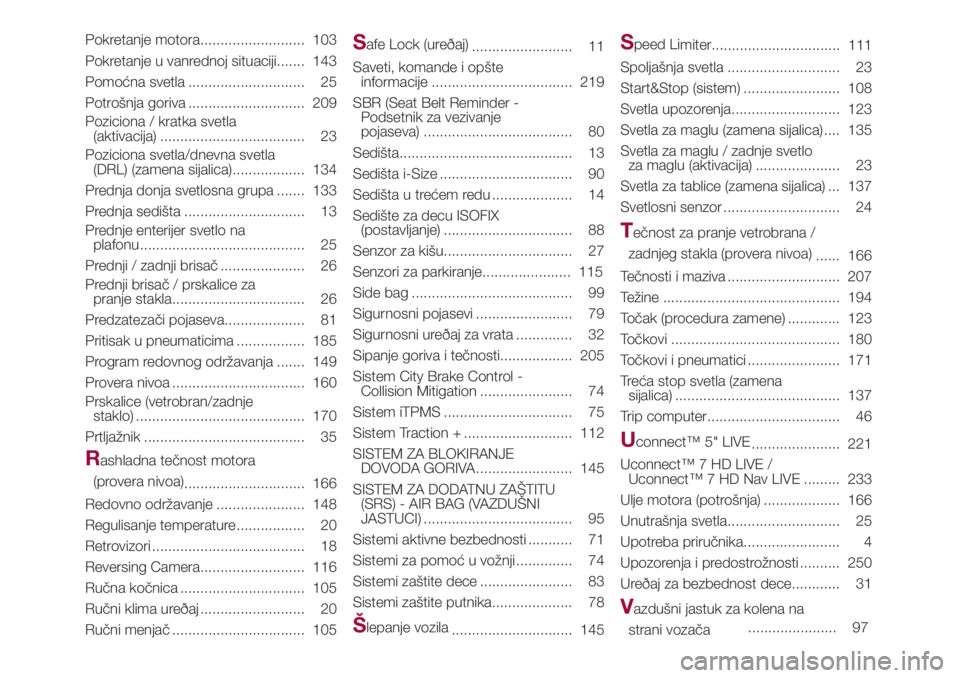

Pokretanje motora.......................... 103
Pokretanje u vanrednoj situaciji....... 143
Pomoćna svetla ............................. 25
Potrošnja goriva ............................. 209
Poziciona / kratka svetla
(aktivacija) .................................... 23
Poziciona svetla/dnevna svetla
(DRL) (zamena sijalica).................. 134
Prednja donja svetlosna grupa ....... 133
Prednja sedišta .............................. 13
Prednje enterijer svetlo na
plafonu......................................... 25
Prednji / zadnji brisač ..................... 26
Prednji brisač / prskalice za
pranje stakla................................. 26
Predzatezači pojaseva.................... 81
Pritisak u pneumaticima ................. 185
Program redovnog održavanja ....... 149
Provera nivoa ................................. 160
Prskalice (vetrobran/zadnje
staklo) .......................................... 170
Prtljažnik ........................................ 35
Rashladna tečnost motora
(provera nivoa)
.............................. 166
Redovno održavanje ...................... 148
Regulisanje temperature................. 20
Retrovizori ...................................... 18
Reversing Camera.......................... 116
Ručna kočnica ............................... 105
Ručni klima ureðaj .......................... 20
Ručni menjač ................................. 105
Safe Lock (ureðaj)
......................... 11
Saveti, komande i opšte
informacije ................................... 219
SBR (Seat Belt Reminder -
Podsetnik za vezivanje
pojaseva) ..................................... 80
Sedišta........................................... 13
Sedišta i-Size ................................. 90
Sedišta u trećem redu .................... 14
Sedište za decu ISOFIX
(postavljanje) ................................ 88
Senzor za kišu................................ 27
Senzori za parkiranje...................... 115
Side bag ........................................ 99
Sigurnosni pojasevi ........................ 79
Sigurnosni ureðaj za vrata .............. 32
Sipanje goriva i tečnosti.................. 205
Sistem City Brake Control -
Collision Mitigation ....................... 74
Sistem iTPMS ................................ 75
Sistem Traction + ........................... 112
SISTEM ZA BLOKIRANJE
DOVODA GORIVA........................ 145
SISTEM ZA DODATNU ZAŠTITU
(SRS) - AIR BAG (VAZDUŠNI
JASTUCI) ..................................... 95
Sistemi aktivne bezbednosti ........... 71
Sistemi za pomoć u vožnji .............. 74
Sistemi zaštite dece ....................... 83
Sistemi zaštite putnika.................... 78
Šlepanje vozila
.............................. 145
Sp
e
e
d
Li
m
i
t
e
r
.
.
.
.
............................ 111
Spoljašnja svetla ............................ 23
Start&Stop (sistem) ........................ 108
Svetla upozorenja........................... 123
Svetla za maglu (zamena sijalica) .... 135
Svetla za maglu / zadnje svetlo
za maglu (aktivacija) ..................... 23
Svetla za tablice (zamena sijalica) ... 137
Svetlosni senzor ............................. 24
Tečnost za pranje vetrobrana /
zadnjeg stakla (provera nivoa)
...... 166
Tečnosti i maziva ............................ 207
Težine ............................................ 194
Točak (procedura zamene) ............. 123
Točkovi .......................................... 180
Točkovi i pneumatici ....................... 171
Treća stop svetla (zamena
sijalica) ......................................... 137
Trip computer................................. 46
Uconnect™ 5" LIVE
...................... 221
Uconnect™ 7 HD LIVE /
Uconnect™ 7 HD Nav LIVE ......... 233
Ulje motora (potrošnja) ................... 166
Unutrašnja svetla............................ 25
Upotreba priručnika........................ 4
Upozorenja i predostrožnosti .......... 250
Ureðaj za bezbednost dece............ 31
Vazdušni jastuk za kolena na
strani vozača
...................... 97
