2018 FIAT 500L LIVING ABS

BITTE UNBEDINGT LESEN
KRAFTSTOFF TANKEN
Benzinmotoren: Das Fahrzeug darf nur mit bleifreiem Benzin mit Oktanzahl (ROZ) nicht unter 95, nach der europäischen Norm EN 228,
betankt werden. Kein Benzin mit Methanol oder Ethanolgehalt E85 benutzen. Der Einsatz dieser Mischungen könnte zu Problemen beim
Anlassen und Fahren führen und beschädigt auch die wichtigen Bestandteile der Versorgungsanlage.
Dieselmotoren: Das Fahrzeug darf nur mit Dieselkraftstoff nach der europäischen Norm EN590 betankt werden. Die Verwendung von
anderen Produkten oder Gemischen kann den Motor auf irreparable Weise schädigen und führt zum Verfall des Garantieanspruchs bei
entstandenen Schäden.
Auftanken mit LPG: das Fahrzeug darf nur mit LPG nach der europäischen Norm EN589 betankt werden. Die Verwendung von anderen
Produkten oder Gemischen kann den Motor auf irreparable Weise schädigen und führt zum Verfall des Garantieanspruchs bei entstandenen
Schäden.
Auftanken mit Erdgas: das Fahrzeug darf nur mit Erdgas für Kraftfahrzeuge betankt werden. Die Verwendung von anderen Produkten oder
Gemischen kann den Motor auf irreparable Weise schädigen und führt zum Verfall des Garantieanspruchs bei entstandenen Schäden.
Weitere genauere Angaben zum Einsatz des korrekten Kraftstoffs sind im Abschnitt „Auftanken des Fahrzeugs”, Kapitel „Anlassen und
Fahren” enthalten.
ANLASSEN DES MOTORS
Versionen mit Schaltgetriebe (Benzinmotoren):Sicherstellen, dass die Handbremse angezogen ist; den Gangwählhebel in
Leerlaufstellung bringen; das Kupplungspedal ganz durchtreten, ohne das Gaspedal zu betätigen, dann den Zündschlüssel auf AVV drehen
und nach dem Anspringen des Motors loslassen.
Versionen mit Schaltgetriebe (Dieselmotoren): Immer sicherstellen, dass die Handbremse angezogen ist; den Getriebeschalthebel in
den Leerlauf schalten, das Kupplungspedal niedertreten ohne das Gaspedal zu betätigen. Danach den Zündschlüssel auf MAR drehen und
warten, bis die Leuchte
ausgeht. Den Zündschlüssel auf AVV drehen und sofort nach dem Anlassen des Motors loslassen.
Versionen mit Dualogic-Getriebe: Sicherstellen, dass die Handbremse angezogen ist und dass der Getriebehebel auf P (Parking) oder N
(Leerlauf) steht. Dann das Bremspedal betätigen, den Zündschlüssel auf AVV drehen und sofort nach dem Motorstart loslassen.
PARKEN AUF ENTFLAMMBAREM MATERIAL
Während des Betriebs entwickelt der Katalysator hohe Temperaturen. Parken Sie das Fahrzeug deshalb nicht auf brennbarem Material, wie
Gras, trockenem Laub, Tannennadeln usw.: Brandgefahr.
UMWELTSCHUTZ
Das Fahrzeug ist mit einem System ausgestattet, das die ständige Diagnose der Bauteile erlaubt, die mit den Schadstoffemissionen
zusammenhängen, um einen besseren Umweltschutz zu garantieren.
ELEKTRISCHES ZUBEHÖR
Sollen nach dem Kauf des Fahrzeugs Zubehörteile in das Fahrzeug eingebaut werden, für die eine elektrische Versorgung notwendig ist (mit
dem Risiko der allmählichen Entladung der Batterie), wenden Sie sich bitte an das Fiat-Kundendienstnetz, das die gesamte Stromaufnahme
prüft und abschätzt, ob das Fahrzeug den erforderlichen Strombedarf verkraften kann.
PROGRAMMIERTE WARTUNG
Eine korrekte Wartung ist maßgebend, damit das Fahrzeug im optimalen Zustand eine lange Lebensdauer erreicht, alle
Sicherheitsanforderungen erfüllt, niedrige Verbrauchswerte aufweist und umweltverträglich ist.

GEBRAUCH DER
BETRIEBSANLEITUNG
VEREINBARUNGEN
Wenn in dieser Anleitung in Bezug auf das Fahrzeug von links/rechts oder vorne/hinten gesprochen wird, beziehen sich diese
Angaben auf die Sicht vom Fahrersitz aus. Von dieser Vereinbarung abweichende Fälle werden im Text spezifisch
hervorgehoben.
Die in der Betriebsanleitung enthaltenen Abbildungen sind unverbindlich. Einige Details könnten nicht mit den Teilen Ihres
Fahrzeugs übereinstimmen. Die Betriebsanleitung wurde für Fahrzeuge mit Linkslenkung erstellt. Daher ist es möglich, dass bei
Fahrzeugen mit Rechtslenkung einige Bedienelemente nicht genau an der gleichen Stelle oder spiegelgleich angeordnet sind.
Zur Erleichterung der Suche einzelner Inhalte der Betriebsanleitung finden Sie am Ende ein alphabetisches Sachregister.
Die einzelnen Kapitel sind schnell über eine grafische Unterteilung seitlich der ungeraden Seiten zu erkennen. Wenige Seiten
danach finden Sie eine Legende, mit der Sie sich mit der Reihenfolge der Kapitel und den entsprechenden Symbolen der
Kapitelunterteilung vertraut machen können. Alle geraden Seiten enthalten ebenfalls den Titel der einzelnen Kapitel, zu denen
sie gehören.
HINWEISE UND VORSICHTSMASSNAHMEN
Beim Lesen dieser Betriebsanleitung finden Sie eine Reihe vonANWEISUNGEN, die bei Missachtung zu Schäden an Ihrem
Fahrzeug führen können.
Die aufgeführtenVORSICHTSMASSNAHMENsind strikt einzuhalten, um eine falsche Verwendung der Bauteile des
Fahrzeugs zu vermeiden, die Unfälle und Verletzungen verursachen könnte.
AlleANWEISUNGENundVORSICHTSMASSNAHMENsind strikt zu beachten.
Auf dieANWEISUNGENundVORSICHTSMASSNAHMENwird im Text mit folgenden Symbolen hingewiesen:
Symbol für die Personensicherheit;
Symbol für die Fahrzeugzuverlässigkeit;
Symbol für Umweltschutz.
HINWEIS Diese Symbole stehen, wenn erforderlich, neben der Überschrift oder nach jedem Abschnitt gefolgt von einer Zahl.
Diese Zahl bezieht sich auf die entsprechende Anweisung am Ende des jeweiligen Abschnitts.

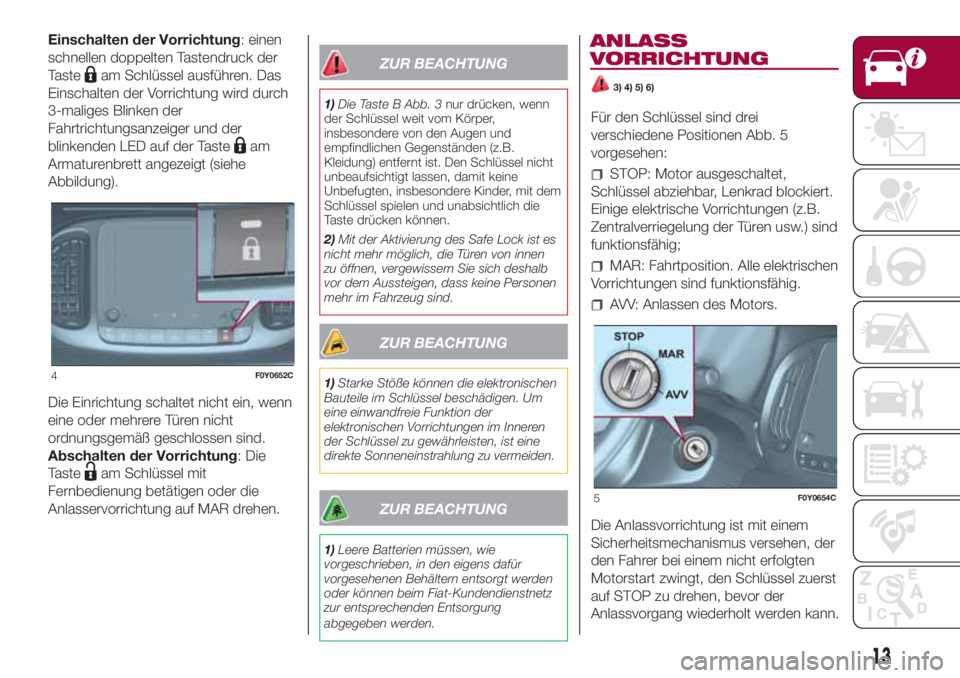

Einschalten der Vorrichtung: einen
schnellen doppelten Tastendruck der
Taste
am Schlüssel ausführen. Das
Einschalten der Vorrichtung wird durch
3-maliges Blinken der
Fahrtrichtungsanzeiger und der
blinkenden LED auf der Taste
am
Armaturenbrett angezeigt (siehe
Abbildung).
Die Einrichtung schaltet nicht ein, wenn
eine oder mehrere Türen nicht
ordnungsgemäß geschlossen sind.
Abschalten der Vorrichtung: Die
Taste
am Schlüssel mit
Fernbedienung betätigen oder die
Anlasservorrichtung auf MAR drehen.
ZUR BEACHTUNG
1)Die Taste B Abb. 3nur drücken, wenn
der Schlüssel weit vom Körper,
insbesondere von den Augen und
empfindlichen Gegenständen (z.B.
Kleidung) entfernt ist. Den Schlüssel nicht
unbeaufsichtigt lassen, damit keine
Unbefugten, insbesondere Kinder, mit dem
Schlüssel spielen und unabsichtlich die
Taste drücken können.
2)Mit der Aktivierung des Safe Lock ist es
nicht mehr möglich, die Türen von innen
zu öffnen, vergewissern Sie sich deshalb
vor dem Aussteigen, dass keine Personen
mehr im Fahrzeug sind.
ZUR BEACHTUNG
1)Starke Stöße können die elektronischen
Bauteile im Schlüssel beschädigen. Um
eine einwandfreie Funktion der
elektronischen Vorrichtungen im Inneren
der Schlüssel zu gewährleisten, ist eine
direkte Sonneneinstrahlung zu vermeiden.
ZUR BEACHTUNG
1)Leere Batterien müssen, wie
vorgeschrieben, in den eigens dafür
vorgesehenen Behältern entsorgt werden
oder können beim Fiat-Kundendienstnetz
zur entsprechenden Entsorgung
abgegeben werden.
3) 4) 5) 6)
Für den Schlüssel sind drei
verschiedene Positionen Abb. 5
vorgesehen:
STOP: Motor ausgeschaltet,
Schlüssel abziehbar, Lenkrad blockiert.
Einige elektrische Vorrichtungen (z.B.
Zentralverriegelung der Türen usw.) sind
funktionsfähig;
MAR: Fahrtposition. Alle elektrischen
Vorrichtungen sind funktionsfähig.
AVV: Anlassen des Motors.
Die Anlassvorrichtung ist mit einem
Sicherheitsmechanismus versehen, der
den Fahrer bei einem nicht erfolgten
Motorstart zwingt, den Schlüssel zuerst
auf STOP zu drehen, bevor der
Anlassvorgang wiederholt werden kann.
4F0Y0652C
5F0Y0654C
13
ANLASS
VORRICHTUNG

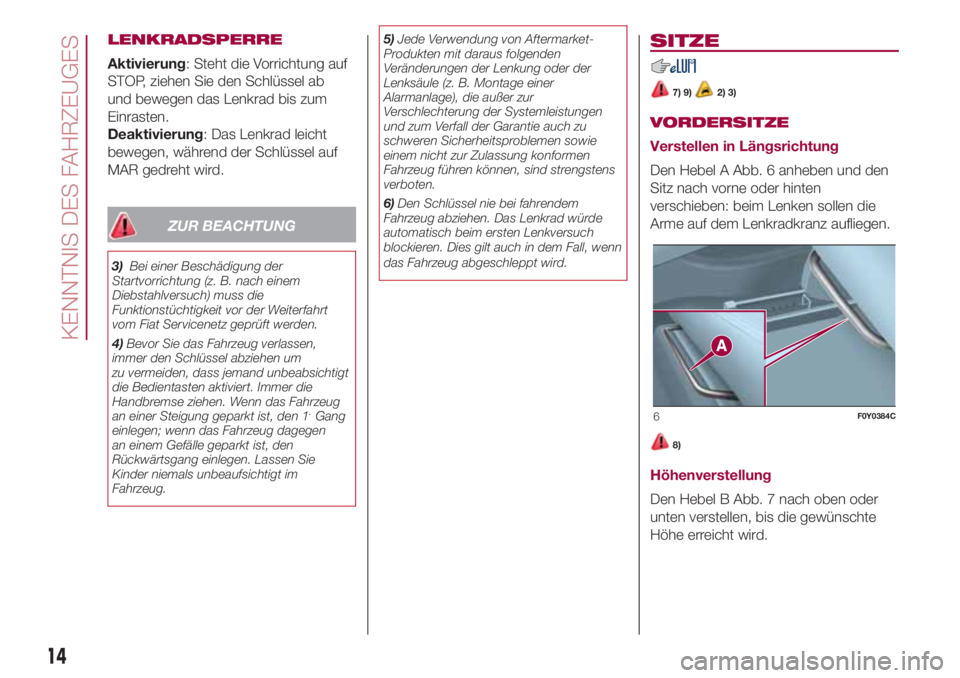

LENKRADSPERRE
Aktivierung: Steht die Vorrichtung auf
STOP, ziehen Sie den Schlüssel ab
und bewegen das Lenkrad bis zum
Einrasten.
Deaktivierung: Das Lenkrad leicht
bewegen, während der Schlüssel auf
MAR gedreht wird.
ZUR BEACHTUNG
3)Bei einer Beschädigung der
Startvorrichtung (z. B. nach einem
Diebstahlversuch) muss die
Funktionstüchtigkeit vor der Weiterfahrt
vom Fiat Servicenetz geprüft werden.
4)Bevor Sie das Fahrzeug verlassen,
immer den Schlüssel abziehen um
zu vermeiden, dass jemand unbeabsichtigt
die Bedientasten aktiviert. Immer die
Handbremse ziehen. Wenn das Fahrzeug
an einer Steigung geparkt ist, den 1
.Gang
einlegen; wenn das Fahrzeug dagegen
an einem Gefälle geparkt ist, den
Rückwärtsgang einlegen. Lassen Sie
Kinder niemals unbeaufsichtigt im
Fahrzeug.5)Jede Verwendung von Aftermarket-
Produkten mit daraus folgenden
Veränderungen der Lenkung oder der
Lenksäule (z. B. Montage einer
Alarmanlage), die außer zur
Verschlechterung der Systemleistungen
und zum Verfall der Garantie auch zu
schweren Sicherheitsproblemen sowie
einem nicht zur Zulassung konformen
Fahrzeug führen können, sind strengstens
verboten.
6)Den Schlüssel nie bei fahrendem
Fahrzeug abziehen. Das Lenkrad würde
automatisch beim ersten Lenkversuch
blockieren. Dies gilt auch in dem Fall, wenn
das Fahrzeug abgeschleppt wird.
SITZE
7) 9)2) 3)
VORDERSITZE
Verstellen in Längsrichtung
Den Hebel A Abb. 6 anheben und den
Sitz nach vorne oder hinten
verschieben: beim Lenken sollen die
Arme auf dem Lenkradkranz aufliegen.
8)
Höhenverstellung
Den Hebel B Abb. 7 nach oben oder
unten verstellen, bis die gewünschte
Höhe erreicht wird.
6F0Y0384C
14
KENNTNIS DES FAHRZEUGES

ZUR BEACHTUNG
2)Die Stoffbezüge der Sitze sind so
ausgelegt, dass sie bei normalem
Gebrauch eine lange Lebensdauer haben.
Trotzdem sind Reibungen zu vermeiden,
die über das normale Maß und/oder
längere Zeiträume gehen, und durch
Verzierungen an Kleidungsstücken
(Metallschnallen, Nieten,
Klettbefestigungen oder Ähnliches)
verursacht werden. Wenn diese örtlich
begrenzt und unter hohem Druck auf die
Gewebe einwirken, kann es zum Reißen
von Fäden und einer damit verbundenen
Beschädigung des Futters kommen.
3)Bevor die Rückenlehne des
Beifahrersitzes vollständig als Tisch
heruntergeklappt wird, müssen alle
eventuell darauf liegenden Gegenstände
entfernt werden.
4)Bevor die Rückenlehne des Sitzes
vollständig heruntergeklappt wird, müssen
alle eventuell darauf liegenden
Gegenstände entfernt werden.

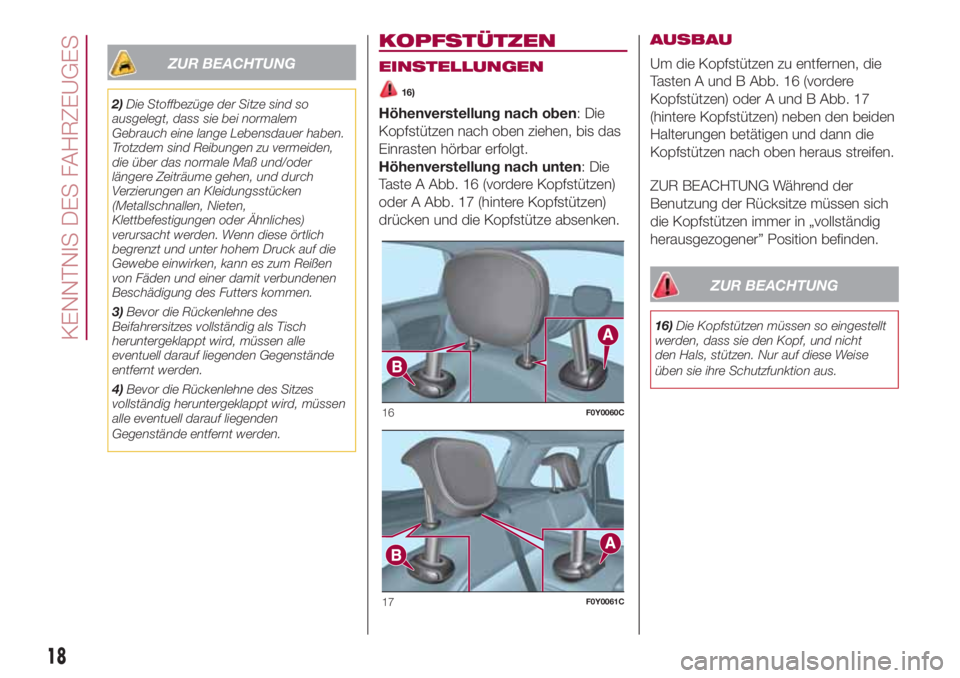

KOPFSTÜTZEN
EINSTELLUNGEN
16)
Höhenverstellung nach oben: Die
Kopfstützen nach oben ziehen, bis das
Einrasten hörbar erfolgt.
Höhenverstellung nach unten: Die
Taste A Abb. 16 (vordere Kopfstützen)
oder A Abb. 17 (hintere Kopfstützen)
drücken und die Kopfstütze absenken.AUSBAU
Um die Kopfstützen zu entfernen, die
Tasten A und B Abb. 16 (vordere
Kopfstützen) oder A und B Abb. 17
(hintere Kopfstützen) neben den beiden
Halterungen betätigen und dann die
Kopfstützen nach oben heraus streifen.
ZUR BEACHTUNG Während der
Benutzung der Rücksitze müssen sich
die Kopfstützen immer in „vollständig
herausgezogener” Position befinden.
ZUR BEACHTUNG
16)Die Kopfstützen müssen so eingestellt
werden, dass sie den Kopf, und nicht
den Hals, stützen. Nur auf diese Weise
üben sie ihre Schutzfunktion aus.
16F0Y0060C
17F0Y0061C
18
KENNTNIS DES FAHRZEUGES

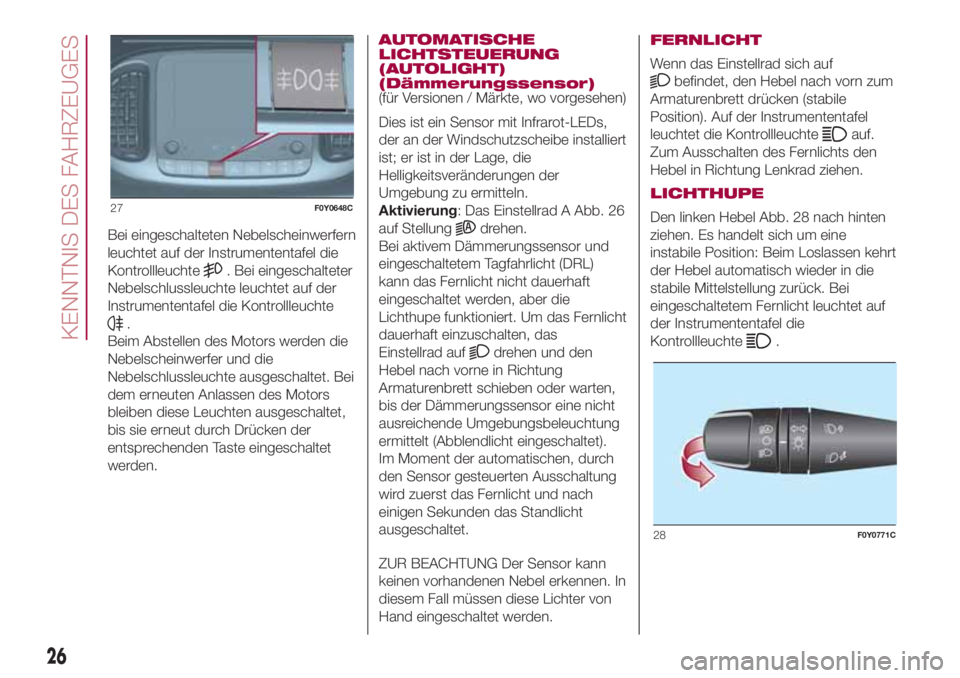

Bei eingeschalteten Nebelscheinwerfern
leuchtet auf der Instrumententafel die
Kontrollleuchte
. Bei eingeschalteter
Nebelschlussleuchte leuchtet auf der
Instrumententafel die Kontrollleuchte
.
Beim Abstellen des Motors werden die
Nebelscheinwerfer und die
Nebelschlussleuchte ausgeschaltet. Bei
dem erneuten Anlassen des Motors
bleiben diese Leuchten ausgeschaltet,
bis sie erneut durch Drücken der
entsprechenden Taste eingeschaltet
werden.AUTOMATISCHE
LICHTSTEUERUNG
(AUTOLIGHT)
(Dämmerungssensor)
(für Versionen / Märkte, wo vorgesehen)
Dies ist ein Sensor mit Infrarot-LEDs,
der an der Windschutzscheibe installiert
ist; er ist in der Lage, die
Helligkeitsveränderungen der
Umgebung zu ermitteln.
Aktivierung: Das Einstellrad A Abb. 26
auf Stellung
drehen.
Bei aktivem Dämmerungssensor und
eingeschaltetem Tagfahrlicht (DRL)
kann das Fernlicht nicht dauerhaft
eingeschaltet werden, aber die
Lichthupe funktioniert. Um das Fernlicht
dauerhaft einzuschalten, das
Einstellrad auf
drehen und den
Hebel nach vorne in Richtung
Armaturenbrett schieben oder warten,
bis der Dämmerungssensor eine nicht
ausreichende Umgebungsbeleuchtung
ermittelt (Abblendlicht eingeschaltet).
Im Moment der automatischen, durch
den Sensor gesteuerten Ausschaltung
wird zuerst das Fernlicht und nach
einigen Sekunden das Standlicht
ausgeschaltet.
ZUR BEACHTUNG Der Sensor kann
keinen vorhandenen Nebel erkennen. In
diesem Fall müssen diese Lichter von
Hand eingeschaltet werden.FERNLICHT
Wenn das Einstellrad sich auf
befindet, den Hebel nach vorn zum
Armaturenbrett drücken (stabile
Position). Auf der Instrumententafel
leuchtet die Kontrollleuchte
auf.
Zum Ausschalten des Fernlichts den
Hebel in Richtung Lenkrad ziehen.
LICHTHUPE
Den linken Hebel Abb. 28 nach hinten
ziehen. Es handelt sich um eine
instabile Position: Beim Loslassen kehrt
der Hebel automatisch wieder in die
stabile Mittelstellung zurück. Bei
eingeschaltetem Fernlicht leuchtet auf
der Instrumententafel die
Kontrollleuchte
.
27F0Y0648C
28F0Y0771C
26
KENNTNIS DES FAHRZEUGES

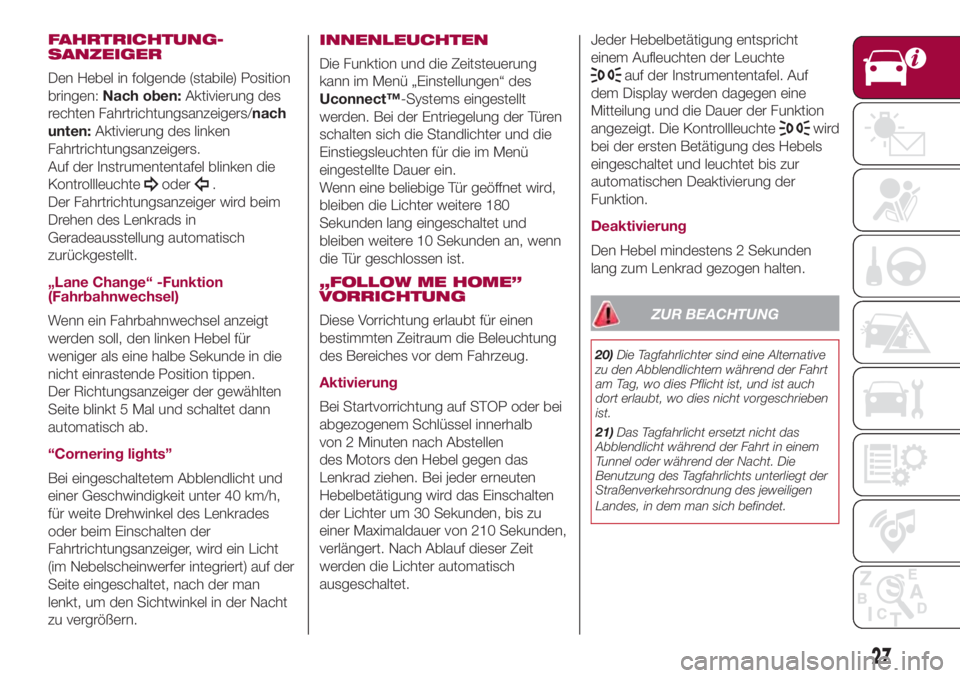

FAHRTRICHTUNG-
SANZEIGER
Den Hebel in folgende (stabile) Position
bringen:Nach oben:Aktivierung des
rechten Fahrtrichtungsanzeigers/nach
unten:Aktivierung des linken
Fahrtrichtungsanzeigers.
Auf der Instrumententafel blinken die
Kontrollleuchte
oder.
Der Fahrtrichtungsanzeiger wird beim
Drehen des Lenkrads in
Geradeausstellung automatisch
zurückgestellt.
„Lane Change“ -Funktion
(Fahrbahnwechsel)
Wenn ein Fahrbahnwechsel anzeigt
werden soll, den linken Hebel für
weniger als eine halbe Sekunde in die
nicht einrastende Position tippen.
Der Richtungsanzeiger der gewählten
Seite blinkt 5 Mal und schaltet dann
automatisch ab.
“Cornering lights”
Bei eingeschaltetem Abblendlicht und
einer Geschwindigkeit unter 40 km/h,
für weite Drehwinkel des Lenkrades
oder beim Einschalten der
Fahrtrichtungsanzeiger, wird ein Licht
(im Nebelscheinwerfer integriert) auf der
Seite eingeschaltet, nach der man
lenkt, um den Sichtwinkel in der Nacht
zu vergrößern.INNENLEUCHTEN
Die Funktion und die Zeitsteuerung
kann im Menü „Einstellungen“ des
Uconnect™-Systems eingestellt
werden. Bei der Entriegelung der Türen
schalten sich die Standlichter und die
Einstiegsleuchten für die im Menü
eingestellte Dauer ein.
Wenn eine beliebige Tür geöffnet wird,
bleiben die Lichter weitere 180
Sekunden lang eingeschaltet und
bleiben weitere 10 Sekunden an, wenn
die Tür geschlossen ist.
„FOLLOW ME HOME”
VORRICHTUNG
Diese Vorrichtung erlaubt für einen
bestimmten Zeitraum die Beleuchtung
des Bereiches vor dem Fahrzeug.
Aktivierung
Bei Startvorrichtung auf STOP oder bei
abgezogenem Schlüssel innerhalb
von 2 Minuten nach Abstellen
des Motors den Hebel gegen das
Lenkrad ziehen. Bei jeder erneuten
Hebelbetätigung wird das Einschalten
der Lichter um 30 Sekunden, bis zu
einer Maximaldauer von 210 Sekunden,
verlängert. Nach Ablauf dieser Zeit
werden die Lichter automatisch
ausgeschaltet.Jeder Hebelbetätigung entspricht
einem Aufleuchten der Leuchte
auf der Instrumententafel. Auf
dem Display werden dagegen eine
Mitteilung und die Dauer der Funktion
angezeigt. Die Kontrollleuchte
wird
bei der ersten Betätigung des Hebels
eingeschaltet und leuchtet bis zur
automatischen Deaktivierung der
Funktion.
Deaktivierung
Den Hebel mindestens 2 Sekunden
lang zum Lenkrad gezogen halten.
ZUR BEACHTUNG
20)Die Tagfahrlichter sind eine Alternative
zu den Abblendlichtern während der Fahrt
am Tag, wo dies Pflicht ist, und ist auch
dort erlaubt, wo dies nicht vorgeschrieben
ist.
21)Das Tagfahrlicht ersetzt nicht das
Abblendlicht während der Fahrt in einem
Tunnel oder während der Nacht. Die
Benutzung des Tagfahrlichts unterliegt der
Straßenverkehrsordnung des jeweiligen
Landes, in dem man sich befindet.
27

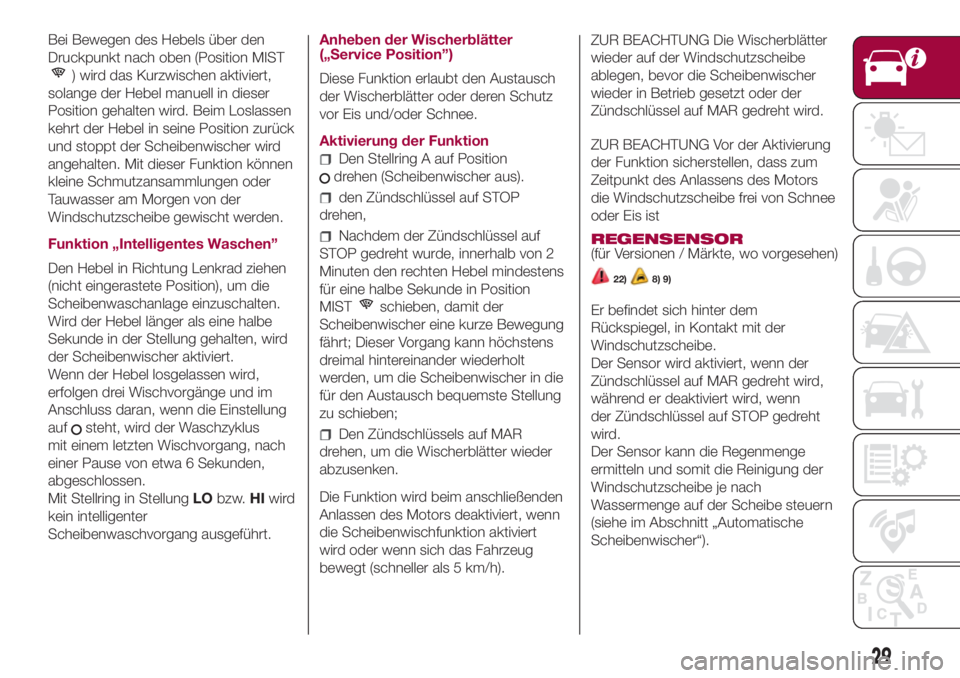

Bei Bewegen des Hebels über den
Druckpunkt nach oben (Position MIST
) wird das Kurzwischen aktiviert,
solange der Hebel manuell in dieser
Position gehalten wird. Beim Loslassen
kehrt der Hebel in seine Position zurück
und stoppt der Scheibenwischer wird
angehalten. Mit dieser Funktion können
kleine Schmutzansammlungen oder
Tauwasser am Morgen von der
Windschutzscheibe gewischt werden.
Funktion „Intelligentes Waschen”
Den Hebel in Richtung Lenkrad ziehen
(nicht eingerastete Position), um die
Scheibenwaschanlage einzuschalten.
Wird der Hebel länger als eine halbe
Sekunde in der Stellung gehalten, wird
der Scheibenwischer aktiviert.
Wenn der Hebel losgelassen wird,
erfolgen drei Wischvorgänge und im
Anschluss daran, wenn die Einstellung
auf
steht, wird der Waschzyklus
mit einem letzten Wischvorgang, nach
einer Pause von etwa 6 Sekunden,
abgeschlossen.
Mit Stellring in StellungLObzw.HIwird
kein intelligenter
Scheibenwaschvorgang ausgeführt.Anheben der Wischerblätter
(„Service Position”)
Diese Funktion erlaubt den Austausch
der Wischerblätter oder deren Schutz
vor Eis und/oder Schnee.
Aktivierung der Funktion
Den Stellring A auf Position
drehen (Scheibenwischer aus).
den Zündschlüssel auf STOP
drehen,
Nachdem der Zündschlüssel auf
STOP gedreht wurde, innerhalb von 2
Minuten den rechten Hebel mindestens
für eine halbe Sekunde in Position
MIST
schieben, damit der
Scheibenwischer eine kurze Bewegung
fährt; Dieser Vorgang kann höchstens
dreimal hintereinander wiederholt
werden, um die Scheibenwischer in die
für den Austausch bequemste Stellung
zu schieben;
Den Zündschlüssels auf MAR
drehen, um die Wischerblätter wieder
abzusenken.
Die Funktion wird beim anschließenden
Anlassen des Motors deaktiviert, wenn
die Scheibenwischfunktion aktiviert
wird oder wenn sich das Fahrzeug
bewegt (schneller als 5 km/h).ZUR BEACHTUNG Die Wischerblätter
wieder auf der Windschutzscheibe
ablegen, bevor die Scheibenwischer
wieder in Betrieb gesetzt oder der
Zündschlüssel auf MAR gedreht wird.
ZUR BEACHTUNG Vor der Aktivierung
der Funktion sicherstellen, dass zum
Zeitpunkt des Anlassens des Motors
die Windschutzscheibe frei von Schnee
oder Eis ist
REGENSENSOR
(für Versionen / Märkte, wo vorgesehen)
22)8) 9)
Er befindet sich hinter dem
Rückspiegel, in Kontakt mit der
Windschutzscheibe.
Der Sensor wird aktiviert, wenn der
Zündschlüssel auf MAR gedreht wird,
während er deaktiviert wird, wenn
der Zündschlüssel auf STOP gedreht
wird.
Der Sensor kann die Regenmenge
ermitteln und somit die Reinigung der
Windschutzscheibe je nach
Wassermenge auf der Scheibe steuern
(siehe im Abschnitt „Automatische
Scheibenwischer“).
29
